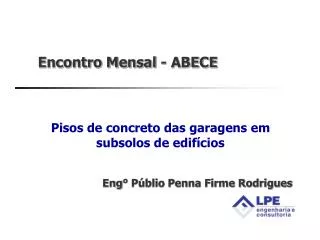

  1. Encontro Mensal - ABECE Pisos de concreto das garagens em subsolos de edifícios Eng° Públio Penna Firme Rodrigues

  2. Projeto de Pisos: Particularidades • Pisos com fundação profunda • Lajes cogumelo • Pisos com fundação direta • Meio elástico • Conceitos da engenharia rodoviária • Conceitos de geotecnia (fundações) • Cálculo estrutural • Ciência dos materiais

  3. Sistema Piso Revestimento Placa de Concreto Barreira de Vapor Sub-base Terreno de Fundação Drenagem sub-superficial

  4. Drenagem Sub-superficial

  5. Drenagem

  6. Junta de Encontro Pilar Junta de Encontro com Pilar Junta de Construçãoou Junta Serrada Espessura doPiso Barra de Transferência Sub-base e Sub-leito Componentes de Piso

  7. Juntas: Paginação

  8. Juntas: Paginação

  9. Juntas: Detalhes

  10. Detalhes

  11. Barras de Transferência P P h/2 y Z / 2

  12. Dimensionamento Esforços Atuantes • Cargas móveis • Veículo 3 tf: σ=0,6 MPa • Tensões de retração + empenamento

  13. Retração (Secagem)

  14. Meios de Controle CimentosExpansivos Variação linear (×10-6） Concreto com aditivo Concreto simples Idade (dias)

  15. Meios de Controle Aditivos Redutores de Retração Atuam quimicamente no concreto, reduzindo a tensão superficial da água Permitem a redução da retração final em até 50%

  16. Dimensionameto:Os experimentos de Losberg Concreto Armado Concreto Simples

  17. Teoria de LosbergPisos Armados Mn Mp Momento Resistente MR = Mn + MP

  18. Teoria de Losberg Nova Abordagem de Dimensionamento Conceito de Tenacidade Validade: fibras e telas

  19. O que é tenacidade? Material Frágil X Material Ductil

  20. Tenacidade

  21. Exemplos Materiais frágeis: Vidro Concreto Cerâmica Materiais dúteis Materiais Metálicos: aço, alumínio... Compósitos

  22. Concreto Reforçadocom Fibras Conceito de Compósito Matriz + Fibra ou Tela

  23. Compósito

  24. Volume Crítico − Vcrit

  25. Tipos de Fibras Fibras de Aço: Reforço estrutural Fibras plásticas Microfibras: controle de retração inicial Macrofibras: reforço estrutural

  26. Fibras de Aço

  27. Fibras de Aço: Formato da Fibra

  28. Tenacidade das Fibras de Aço

  29. Tipo de Fibras: Macrofibras

  30. Tenacidade das Macrofibras

  31. Concreto ArmadoEnsaio de Tenacidade

  32. Teoria de LosbergConcreto com Fibras Re,3 > 0,30 ou 30%

  33. Ensaio de Placas

  34. Questões Executivas Preparo da fundação: Compactação subleito e sub-base Lançamento do concreto: abatimento homogêneo; teor de ar; argamassa e trabalhabilidade Corte das juntas em tempo adequado Cura (úmida) Selagem das juntas

  35. Muito obrigado! e-mail: publio@lpe.eng.br Web: www.lpe.eng.br Fone/Fax: (11) 5093 4209 Celular: (11) 9973 0252
