Komputeryzacja pomiarów

Prowadzący:

  • Dr inż. J. Żukrowski (C2, ZFCS)
  • Dr inż. L. Furman (D-10, ZMJ)
  • Dr inż. W. Tokarz (C2, ZFCS)

[email protected]

D-10, p.113, Tel. 39-15

plan wyk adu
Plan wykładu
  • Prezentacja Labview
  • Przetworniki A/C i C/A – obsługa programowa (typ: succesive approximation), transmisja danych przez magistralę komputera, USB
  • Programowalne liczniki (przykład: Intel 8253), pomiar czasu – obsługa programowa
  • Transmisja szeregowa – protokoły transmisji z różnymi urządzeniami dostępnymi na laboratorium
  • Filtracja cyfrowa DSP (transformata „z”, filtry FIR, IIR, filtracja adaptacyjna)
  • Zdalne sterowanie eksperymentem w Labview, funkcje Internetowe.
  • GPIB
  • Labview
  • Prezentacje systemów pomiarowych w różnych placówkach badawczych (AGH, PAN, UJ)
  • Wykłady-seminaria prowadzone przez studentów.
wiczenia laboratoryjne
Ćwiczenia laboratoryjne
  • Zajęcia rozpoczynają się od ćwiczeń Labview. Instrukcje dostępne są w laboratorium.
  • 1-Create a VI
  • 3-Create an Icon and Connector
  • 8-Use a While Loop and a Chart
  • 14- Use the Case Structure
  • 15- Use the Sequence Structure
  • 24- String Subsets and Number Extraction
  • 25- Write to a Spreadsheet File
  • Nastepnie podłączamy proste urządzenia do komputerów i oprogramowujemy je w Labview korzystając z ćwiczeń 1..-..25.
  • Oprogramowanie multimetru METEX M 3860D. Wykorzystanie programu bibliotecznego Serial Communication.vi. Prezentacja wyników, zmiana czasu próbkowania, dekodowanie ciągu znaków z miernika. (opcja: oprogramowanie wagi cyfrowej SARTORIUS).
  • Oprogramowanie przetwornika A/C. Wykorzystanie funkcji Inport/Outport, wprowadzanie opóźnień, optymalizacja czasu próbkowania, przetwarzanie poszczególnych bajtów informacji z przetwornika, wizualizacja sygnału z generatora (oscyloskop cyfrowy)
  • Realizacja projektów.
aparatura w laboratorium komputeryzacji pomiar w

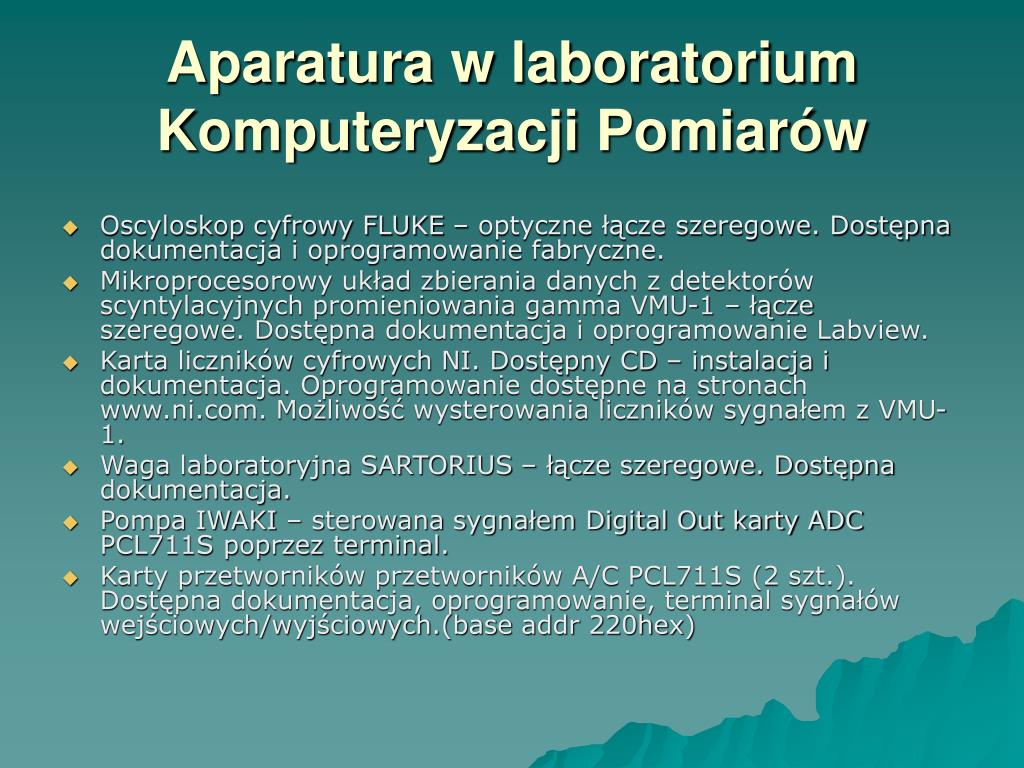

Aparatura w laboratorium Komputeryzacji Pomiarów
  • Oscyloskop cyfrowy FLUKE – optyczne łącze szeregowe. Dostępna dokumentacja i oprogramowanie fabryczne.
  • Mikroprocesorowy układ zbierania danych z detektorów scyntylacyjnych promieniowania gamma VMU-1 – łącze szeregowe. Dostępna dokumentacja i oprogramowanie Labview.
  • Karta liczników cyfrowych NI. Dostępny CD – instalacja i dokumentacja. Oprogramowanie dostępne na stronach www.ni.com. Możliwość wysterowania liczników sygnałem z VMU-1.
  • Waga laboratoryjna SARTORIUS – łącze szeregowe. Dostępna dokumentacja.
  • Pompa IWAKI – sterowana sygnałem Digital Out karty ADC PCL711S poprzez terminal.
  • Karty przetworników przetworników A/C PCL711S (2 szt.). Dostępna dokumentacja, oprogramowanie, terminal sygnałów wejściowych/wyjściowych.(base addr 220hex)
przyk ady projekt w
Przykłady projektów
  • Zbieranie danych z 4 detektorów promieniowania gamma, wyświetlanie wyników, wysyłanie danych na stronę www, zapis do pliku.
  • Obsługa dwóch mierników Metex, rejestracja dwóch parametrów fizycznych x i y, zapis do pliku, wykres zależności y(x), programowalne parametry pomiaru.
  • Obsługa sterownika temperatury Lakeshore. Program rozbudowany o pomiar temperatury z drugiego kanału i pomiar oporu. Zapis wyników do pliku z czasem pomiaru, obsługa zdarzeń systemowych.
  • Monitoring temperatury. Zdalne przeglądanie wyników w internecie www, bądź w Labview, Zabezpieczenia: brak połączenia, wysyłanie pakietów danych.
  • Zliczanie impulsów z det. promieniowania gamma. Obsługa karty liczników NI 6601, obsługa przerwań i transmisji DMA, zapis do zbioru.
tematy do opracowania
Tematy do opracowania
  • Analiza falkowa sygnałów
  • GPIB – magistrala i protokół transmisji danych
  • DTFT, DFT, FFT – możliwość pokazu z wykorzystaniem oscyloskopu cyfrowego LeCroy
  • USB (?)
  • Analiza fazo-czuła – wzmacniacz Lock-in, dostępne oprogramowanie w Labview
  • Układy sterowania PID – dostępny „Tutorial”
  • Język SCPI (Standard Commands for Programmable Instruments) np. dla multimetru HP 34401A
  • Analiza numeryczna danych eksperymentalnych – dopasowanie funkcji wieloparametrowych.
