  1. PENGKODEAN

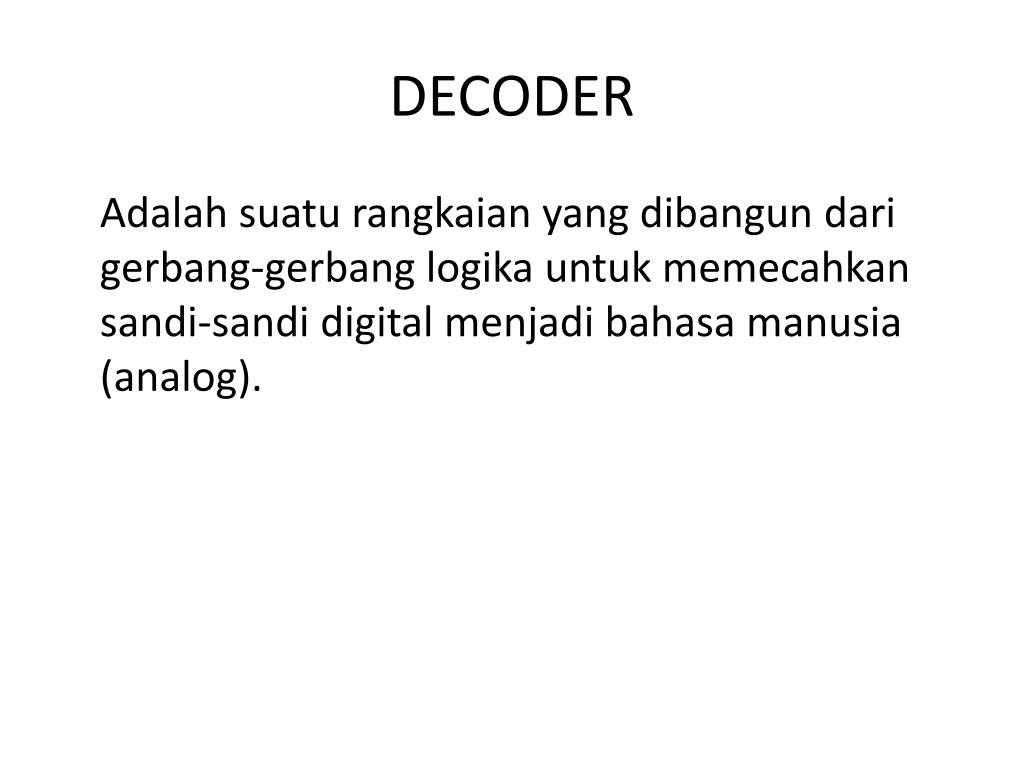

  2. DECODER Adalah suatu rangkaian yang dibangun dari gerbang-gerbang logika untuk memecahkan sandi-sandi digital menjadi bahasa manusia (analog).

  3. BCD TO & 7SEGMENT DECODER Kombinasi masukan biner dari jalan masukan akan diterjemahkan oleh decoder, sehingga akan membentuk kombinasi nyala LED peraga (7 segment LED), yang sesuai kombinasi masukan biner tersebut. Sebagai contoh, Jika masukan biner DCBA = 0001, maka decoder akan memilih jalur keluaran mana yang akan diaktifkan. Dalam hal ini saluran b dan c diaktifkan sehingga lampu LED b dan C menyala dan menandakan angka 1.

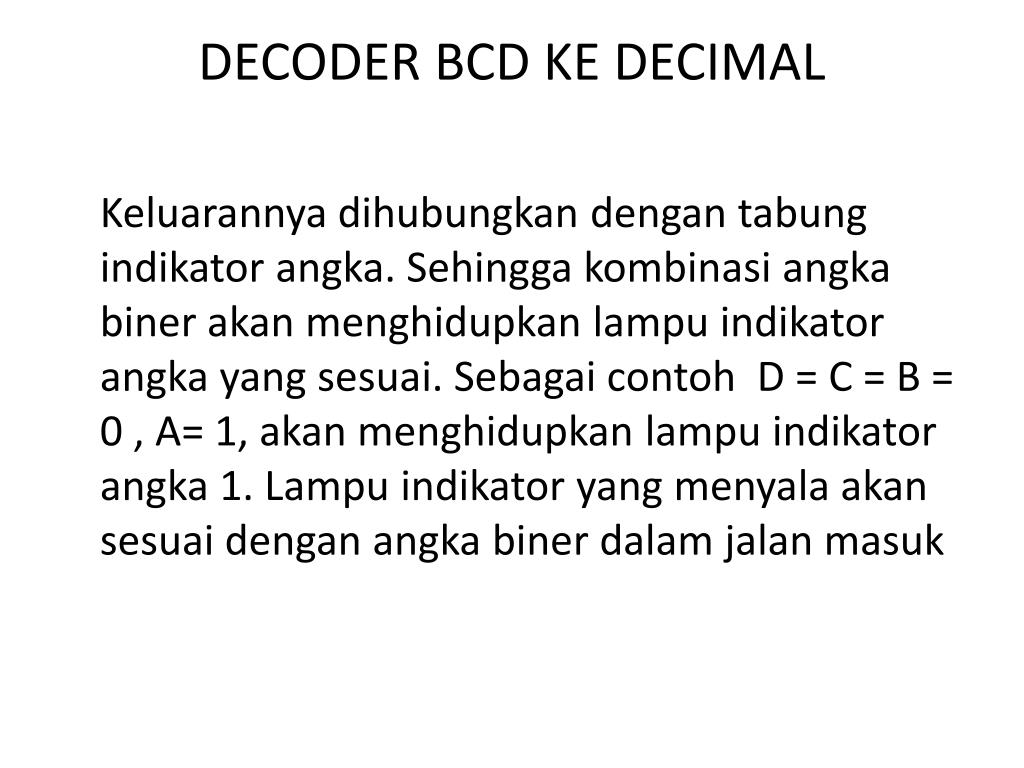

  4. DECODER BCD KE DECIMAL Keluarannya dihubungkan dengan tabung indikator angka. Sehingga kombinasi angka biner akan menghidupkan lampu indikator angka yang sesuai. Sebagai contoh D = C = B = 0 , A= 1, akan menghidupkan lampu indikator angka 1. Lampu indikator yang menyala akan sesuai dengan angka biner dalam jalan masuk

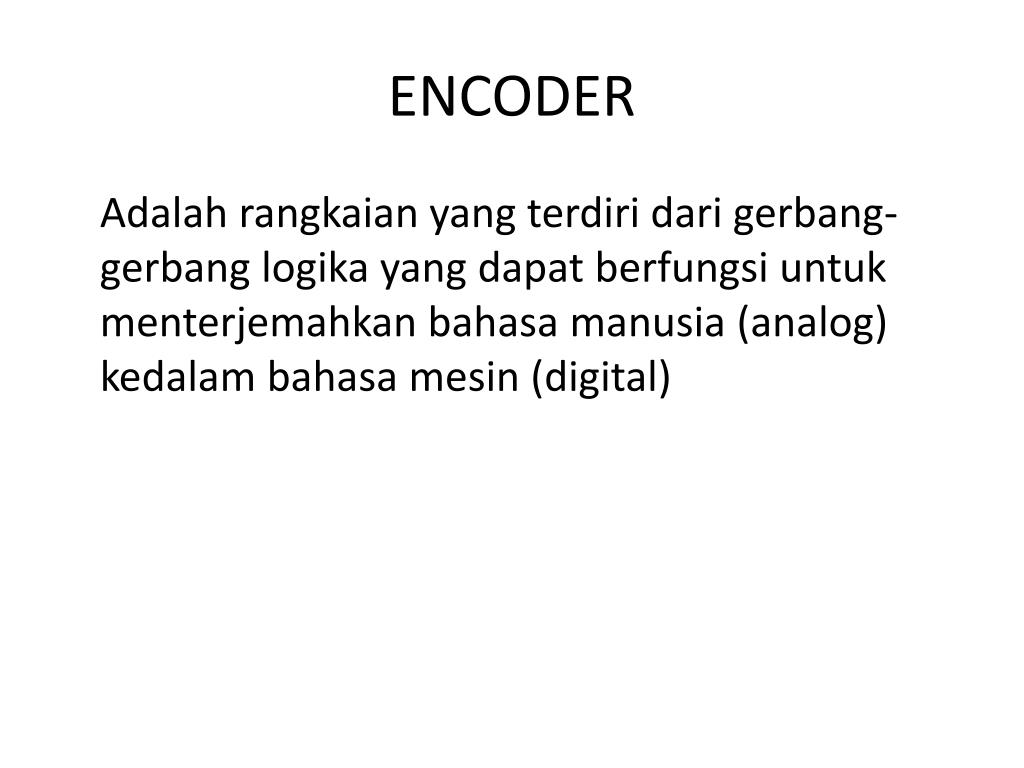

  5. ENCODER Adalah rangkaian yang terdiri dari gerbang-gerbang logika yang dapat berfungsi untuk menterjemahkan bahasa manusia (analog) kedalam bahasa mesin (digital)

  6. Diagram skemarangkaian encoder

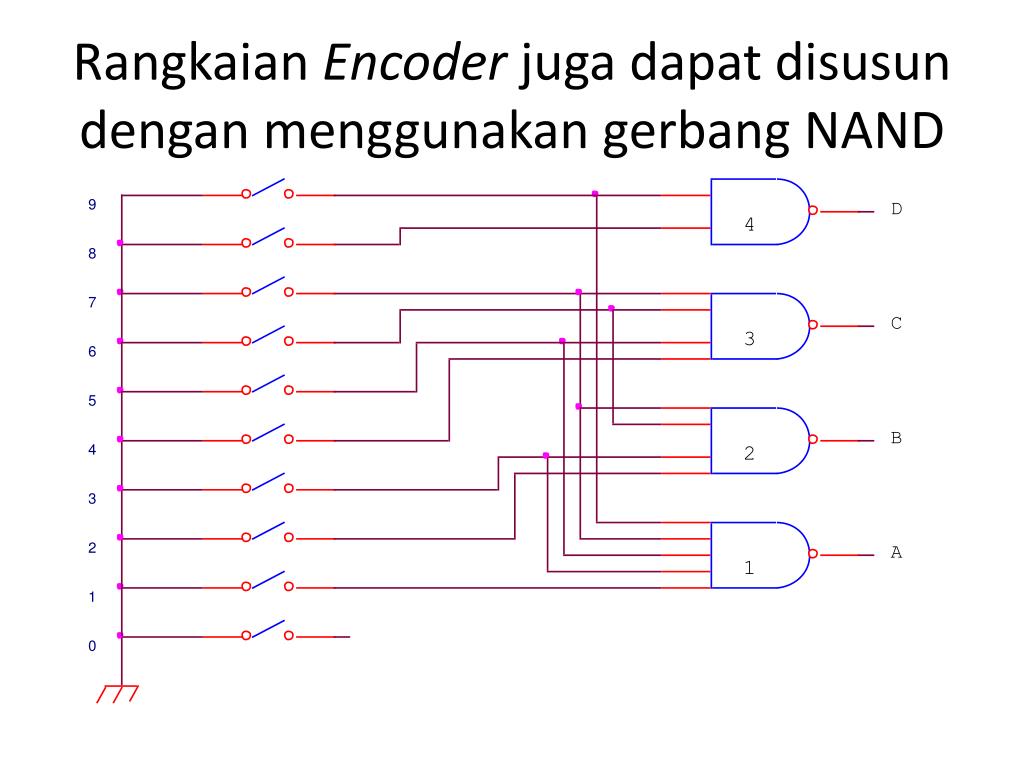

  7. Rangkaian Encoder juga dapat disusun dengan menggunakan gerbang NAND

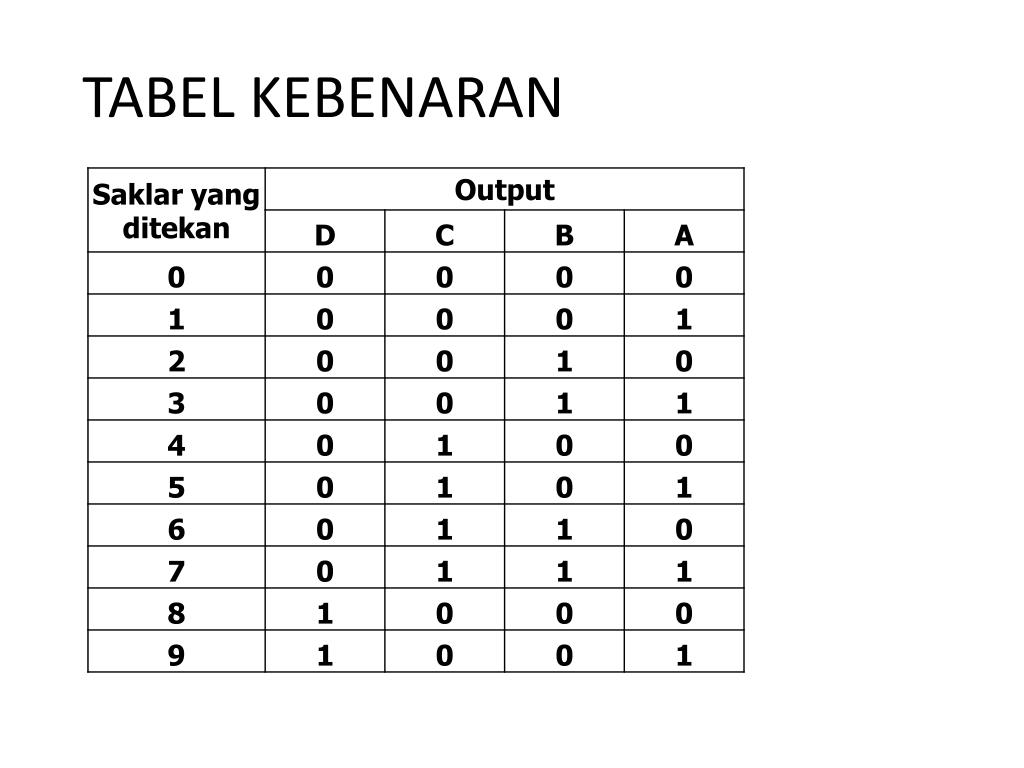

  8. TABEL KEBENARAN
