Presentation Transcript


Pengkodean sinyal

PENGKODEAN SINYAL


Pengkodean sinyal

Ilustrasi 1

Jarum jam analog bergerak kontinu dan

setiap saat menunjukkan

waktu yang tepat

Jam digital menunjukkan waktu secara diskrit

(ada loncatan posisi waktu)

Note: untuk memainkan animasi, anda harus download aplikasi

Swiff Point Player di http://www.globfx.com/downloads/swfpoint/

Ilustrasi 2

Tegangan analog memiliki

jumlah kemungkinan

level tegangan yang tak hingga

Pada suatu “tegangan digital”

hanya ada beberapa kemungkinan

level tegangan


Sinyal analog vs sinyal digital

Sinyal analog vs Sinyal Digital

Sinyal analog memiliki jumlah kemungkinan

nilai amplituda yang tak terhingga

Sinyal digital memiliki

jumlah kemungkinan

nilai amplituda yang terhingga


Binary signal

Binary Signal

  • Binary signal (sinyal biner) : sinyal digital yang hanya memiliki dua kemungkinan nilai

    Contoh:

    • Cahaya onversus cahaya off

    • Ada tegangan versus tidak ada tegangan

    • Arus rendah versus arus tinggi


Keunggulan teknologi digital

Keunggulan Teknologi Digital

  • Teknologi digital menawarkan biaya lebih rendah, kehandalan (reliability) yang lebih baik, pemakaian ruang yang lebih kecil, dan konsumsi daya yang rendah

  • Teknologi digital membuat kualitas komunikasi tidak tergantung pada jarak

  • Lebih toleran terhadap noise

  • Jaringan digital ideal untuk komunikasi data yang semakin berkembang

  • Teknologi digital menyediakan kapasitas transmisi yang besar


Analog message

Analog Message

  • Pesan analog adalah kuantitas fisik yang bervariasi terhadap waktu dan dalam bentuk yang kontinu

  • Contoh sinyal analog adalah tekanan akustik yang dihasilkan ketika kita berbicara

  • Satu contoh pesan analog adalah arus voice pada saluran telepon konvensional

  • Karena informasi terkandung pada gelombang yang selalu berubah terhadap waktu, maka sistem komunikasi analog harus dapat mentransmisikan gelombang ini pada tingkat fidelitas tertentu

    • Fidelitas dapat diartikan secara sederhana sebagai kemiripan


Digital message

Digital Message

  • Digital messageadalah deretan simbol yang merepresentasikan informasi

  • Karena informasi terkandung pada simbol-simbol, maka sistem komunikasi digital harus dapat mengangkut simbol-simbol tersebut dengan tingkat akurasi tertentu di dalam waktu yang sudah ditentukan

    • Pertimbangan utama di dalam desain sistem adalah menjaga agar simbol tidak berubah


Modulasi

Modulasi

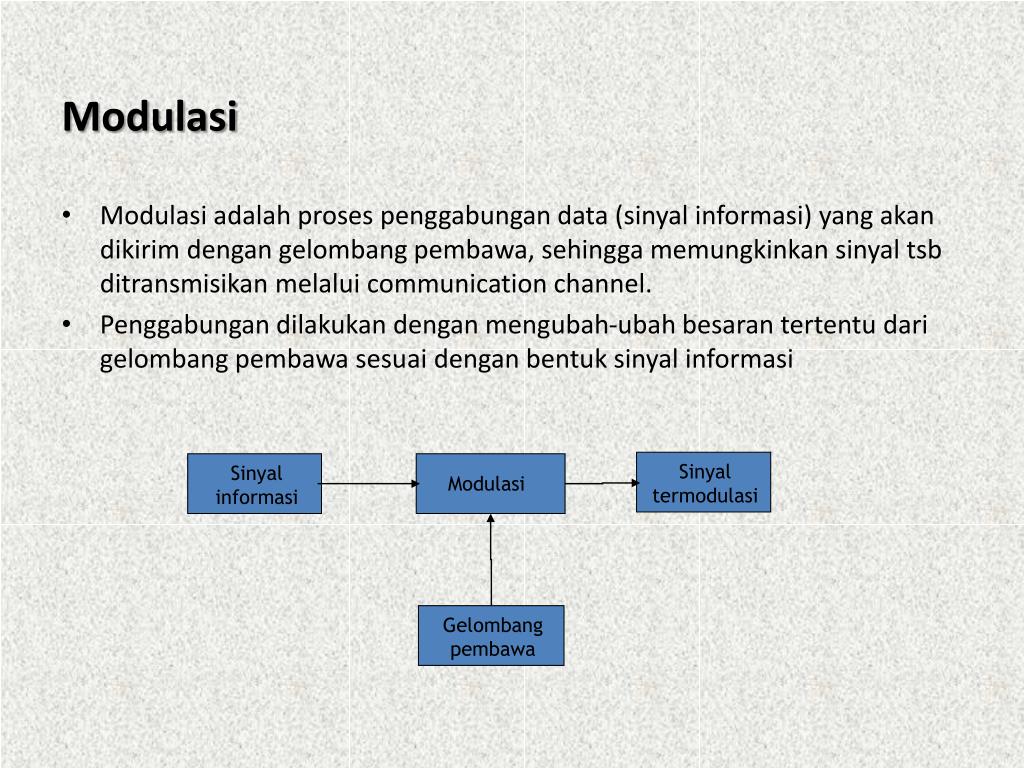

Modulasi

  • Modulasi adalah proses penggabungan data (sinyal informasi) yang akan dikirim dengan gelombang pembawa, sehingga memungkinkan sinyal tsb ditransmisikan melalui communication channel.

  • Penggabungan dilakukan dengan mengubah-ubah besaran tertentu dari gelombang pembawa sesuai dengan bentuk sinyal informasi

Sinyal termodulasi

Sinyal informasi

Gelombang pembawa


Modulasi analog

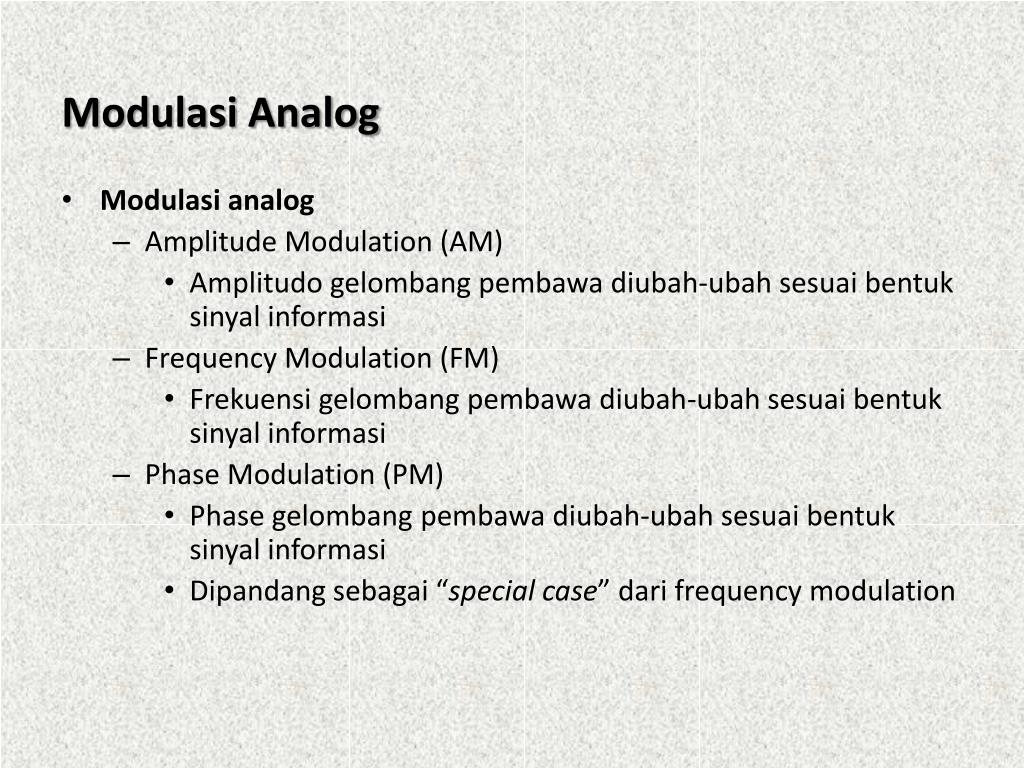

Modulasi Analog

  • Modulasi analog

    • Amplitude Modulation (AM)

      • Amplitudogelombangpembawadiubah-ubahsesuaibentuksinyalinformasi

    • Frequency Modulation (FM)

      • Frekuensigelombangpembawadiubah-ubahsesuaibentuksinyalinformasi

    • Phase Modulation (PM)

      • Phase gelombangpembawadiubah-ubahsesuaibentuksinyalinformasi

      • Dipandangsebagai “special case” dari frequency modulation


Modulasi analog1

Modulasi Analog


Modulasi digital

Modulasi Digital

  • Modulasi digital

    Sinyalinformasihanyamerepresentasikanduakeadaan (“1” atau “0”)

    • Amplitude Shift Keying (ASK)

      • Sinyalinformasidirepresentasikandalamduakondisiperubahanamplitudogelombangpembawa

    • Frequency Shift Keying (FSK)

      • Sinyalinformasidirepresentasikandalamperubahanfrekuensigelombangpembawa

    • Phase Shift Keying (PSK)

      • Sinyalinformasidirepresentasikandalamperubahan phase gelombangpembawa


Modulasi digital1

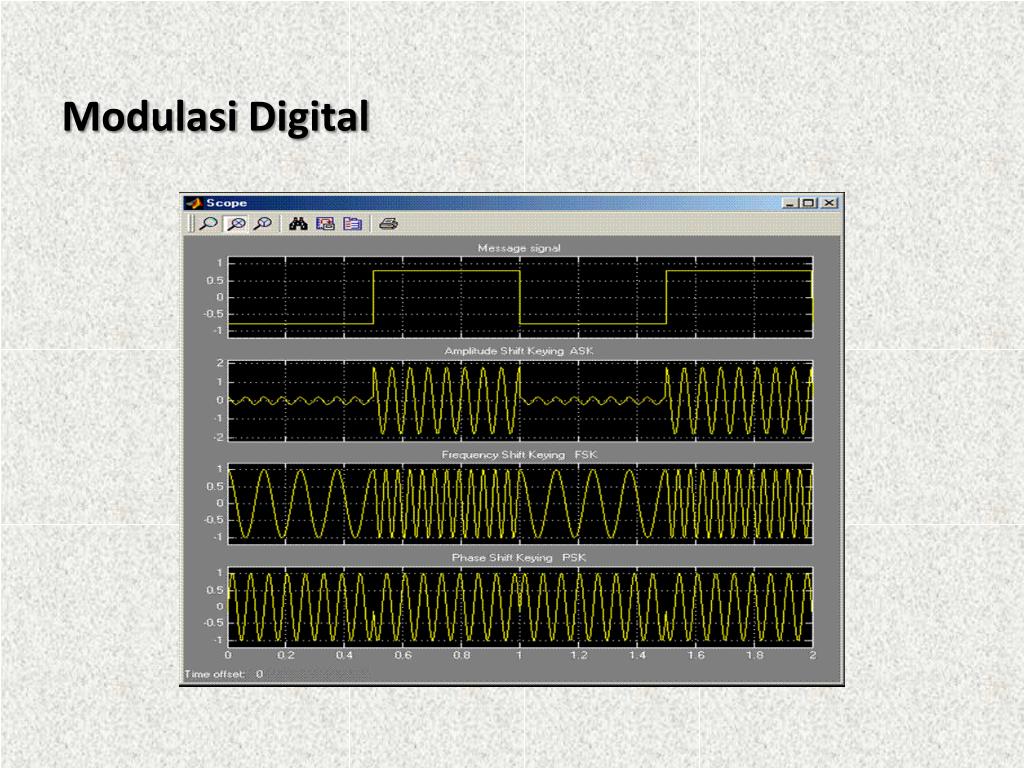

Modulasi Digital


Tujuan modulasi

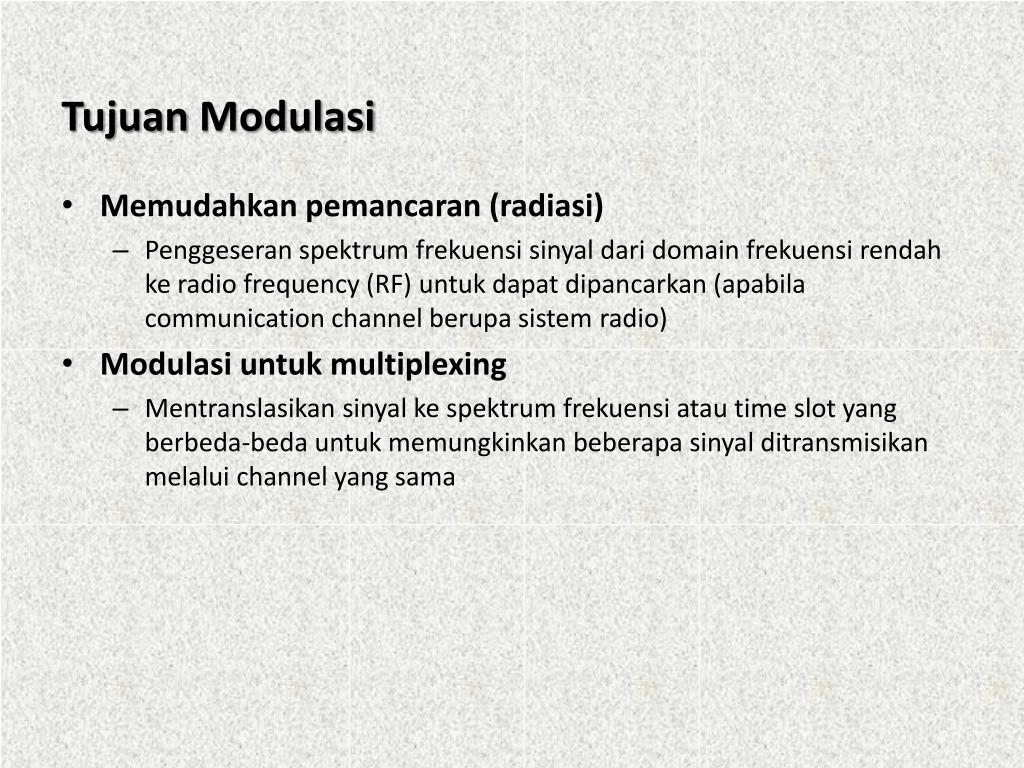

TujuanModulasi

  • Memudahkanpemancaran (radiasi)

    • Penggeseranspektrumfrekuensisinyaldari domain frekuensirendahke radio frequency (RF) untukdapatdipancarkan (apabila communication channel berupasistem radio)

  • Modulasiuntuk multiplexing

    • Mentranslasikansinyalkespektrumfrekuensiatau time slot yang berbeda-bedauntukmemungkinkanbeberapasinyalditransmisikanmelalui channel yang sama


Tujuan modulasi1

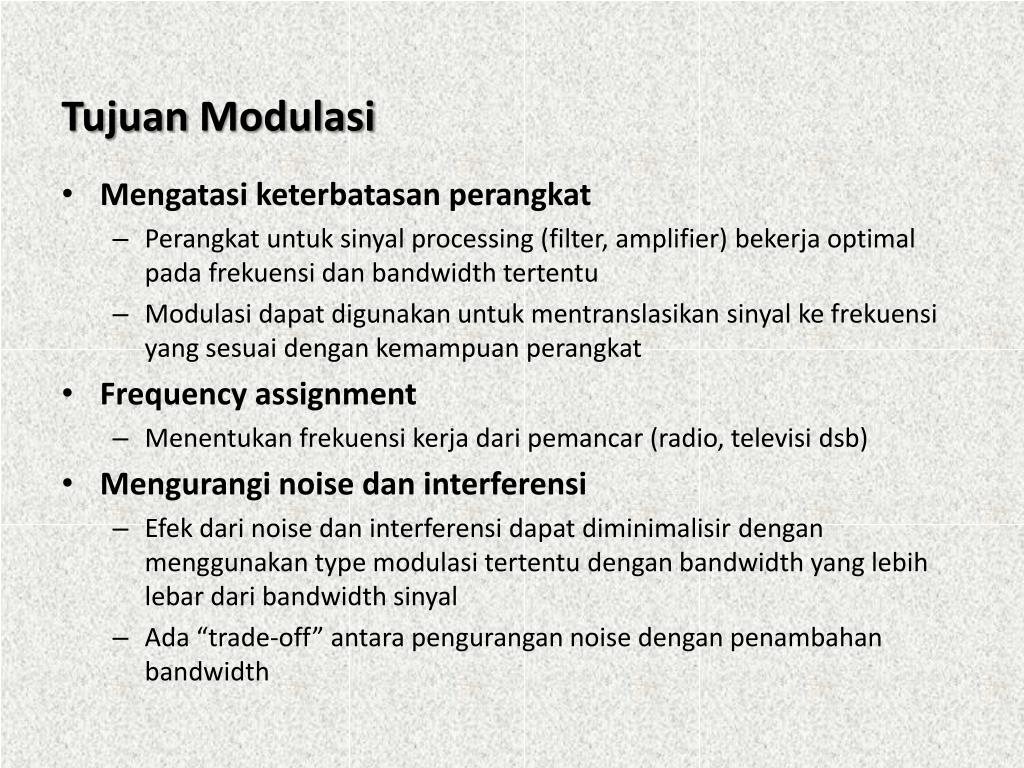

TujuanModulasi

  • Mengatasiketerbatasanperangkat

    • Perangkatuntuksinyal processing (filter, amplifier) bekerja optimal padafrekuensidan bandwidth tertentu

    • Modulasidapatdigunakanuntukmentranslasikansinyalkefrekuensi yang sesuaidengankemampuanperangkat

  • Frequency assignment

    • Menentukanfrekuensikerjadaripemancar (radio, televisidsb)

  • Mengurangi noise daninterferensi

    • Efekdari noise daninterferensidapatdiminimalisirdenganmenggunakan type modulasitertentudengan bandwidth yang lebihlebardari bandwidth sinyal

    • Ada “trade-off” antarapengurangan noise denganpenambahan bandwidth


Digitalisasi pcm

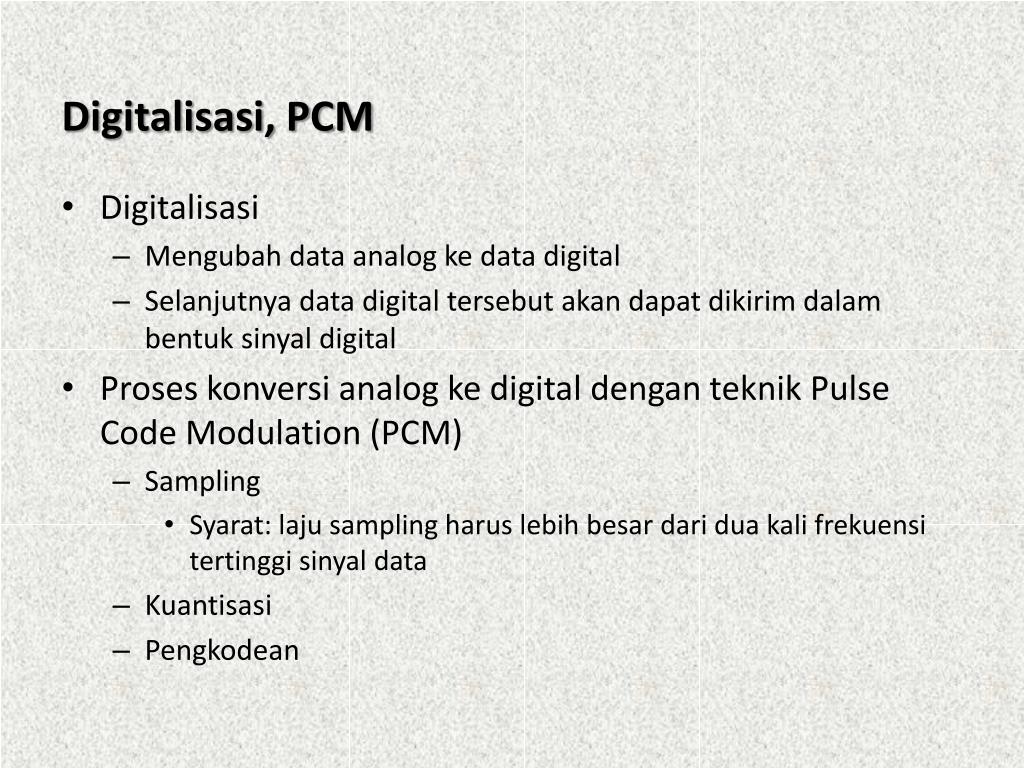

Digitalisasi, PCM

  • Digitalisasi

    • Mengubah data analog ke data digital

    • Selanjutnya data digital tersebutakandapatdikirimdalambentuksinyal digital

  • Proseskonversi analog ke digital denganteknik Pulse Code Modulation (PCM)

    • Sampling

      • Syarat: laju sampling haruslebihbesardaridua kali frekuensitertinggisinyal data

    • Kuantisasi

    • Pengkodean


Pengkodean sinyal

KonversiSinyal Analog ke Digital

Sinyal Analog

Sampling

8

7

6

5

4

3

2

1

-1

-2

-3

-4

-5

-6

-7

-8

Quantization

Coding

1101

1001

0011

0010

1010


Data digital sinyal digital

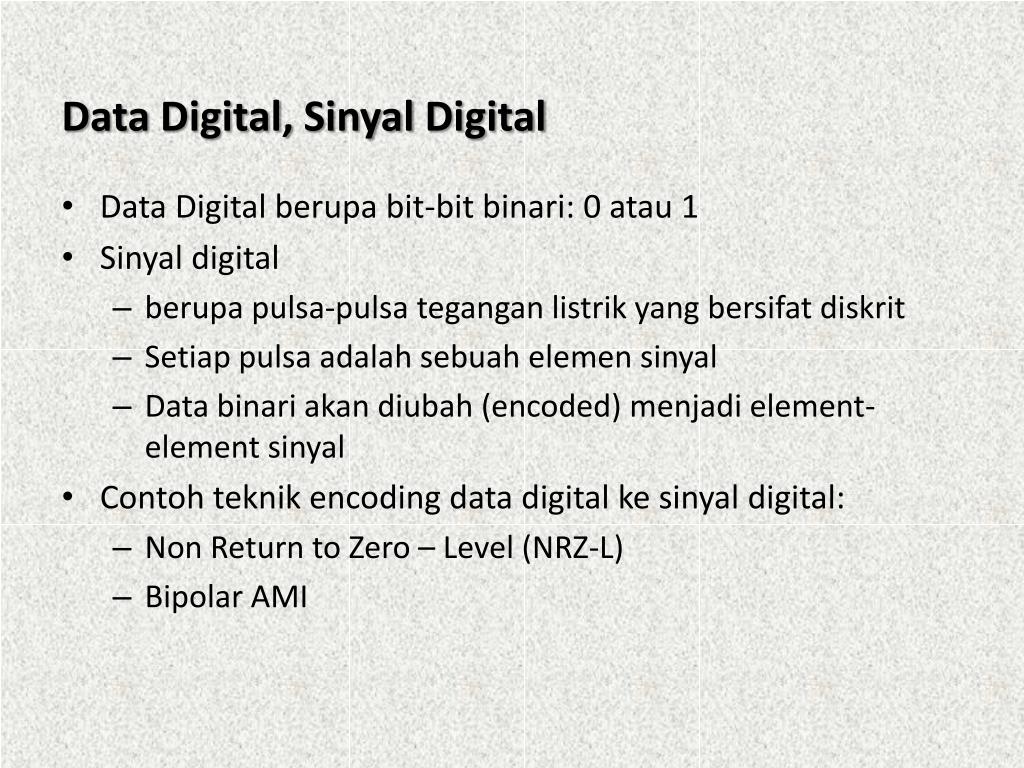

Data Digital, Sinyal Digital

  • Data Digital berupa bit-bit binari: 0 atau 1

  • Sinyal digital

    • berupapulsa-pulsateganganlistrik yang bersifatdiskrit

    • Setiappulsaadalahsebuahelemensinyal

    • Data binariakandiubah (encoded) menjadi element-element sinyal

  • Contohteknik encoding data digital kesinyal digital:

    • Non Return to Zero – Level (NRZ-L)

    • Bipolar AMI


Non return to zero level nrz l

Non Return to Zero – Level (NRZ – L)

  • Dua tegangan listrik yang berbeda untuk bit-bit 0 dan 1

  • Tegangan listrik konstan selama interval bit

  • Umumnya digunakan tegangan konstan negatif untuk bit 1 dan tegangan konstan positif untuk 0

  • Teknik yang paling sederhana


Bipolar ami

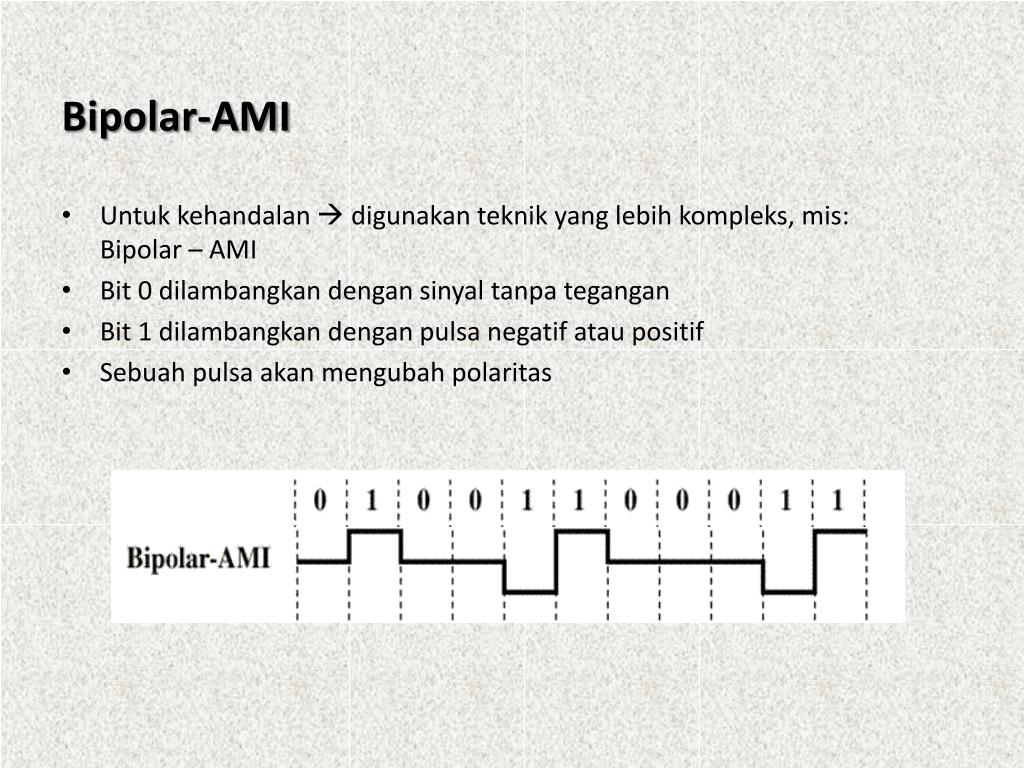

Bipolar-AMI

  • Untuk kehandalan  digunakan teknik yang lebih kompleks, mis: Bipolar – AMI

  • Bit 0 dilambangkan dengan sinyal tanpa tegangan

  • Bit 1 dilambangkan dengan pulsa negatif atau positif

  • Sebuah pulsa akan mengubah polaritas
