  1. VEKTOR DEPARTEMEN TEKNIK ELEKTRO UNIVERSITAS INDONESIA

  2. CROSS Product

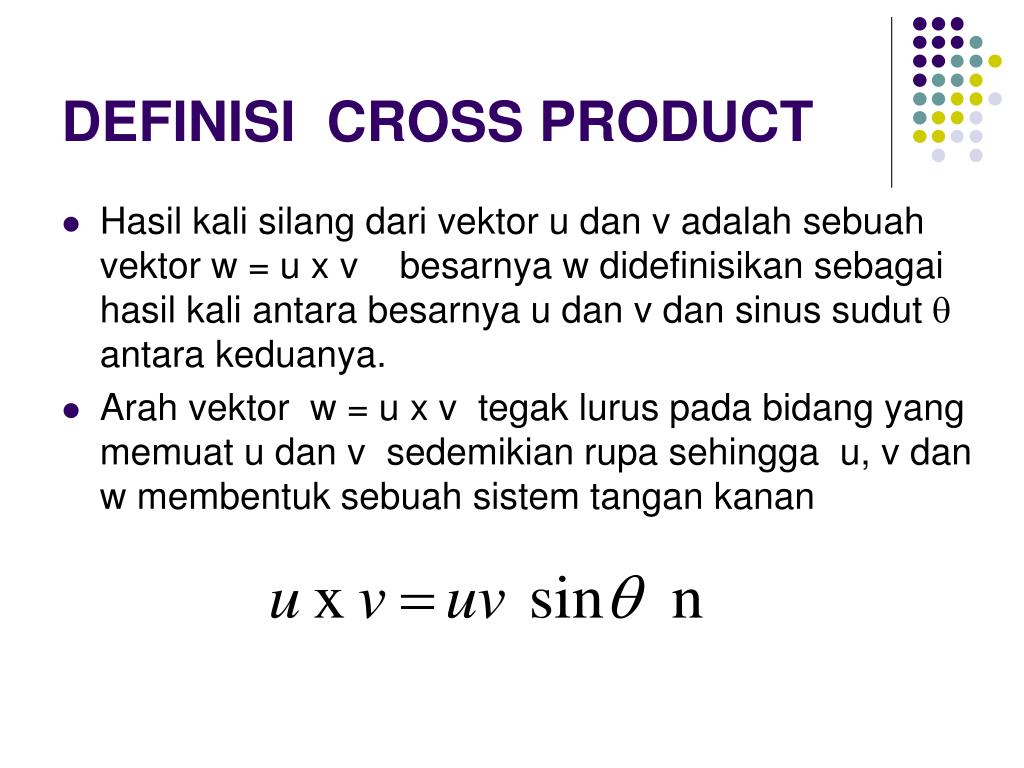

  3. DEFINISI CROSS PRODUCT • Hasil kali silang dari vektor u dan v adalah sebuah vektor w = u x v besarnya w didefinisikan sebagai hasil kali antara besarnya u dan v dan sinus sudut  antara keduanya. • Arah vektor w = u x v tegak lurus pada bidang yang memuat u dan v sedemikian rupa sehingga u, v dan w membentuk sebuah sistem tangan kanan

  4. Hasil Cross pada Vektor basis • i x i = j x j = k x k = 0 • i x j = k • j x k = i • k x i = j i j k j x i = - k k x j = -i i x k = -j

  5. DEFINISI CROSS PRODUCT • Jika u=(u1,u2,u3) dan v =(v1,v2,v3) adalah vektor diruang 3 maka hasil kali silang u x v adalah vektor yang didefinisikan oleh : u x v = (u1i + u2j + u3k) x (v1i + v2j + v3k) = u1i x (v1i + v2j + v3k) + u2j x (v1i + v2j + v3k) + u3z x (v1i + v2j + v3k) = ( u2v3-u3v2)i + (u3v1-u1v3)j + (u1v2- u2v1 )k

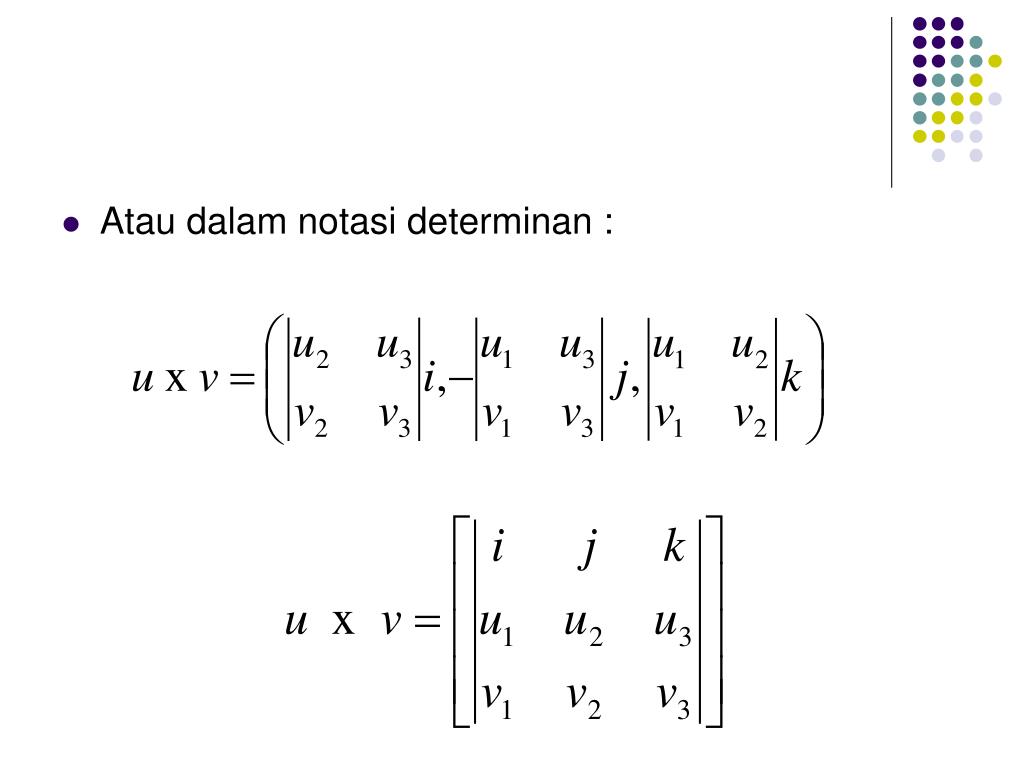

  6. Atau dalam notasi determinan :

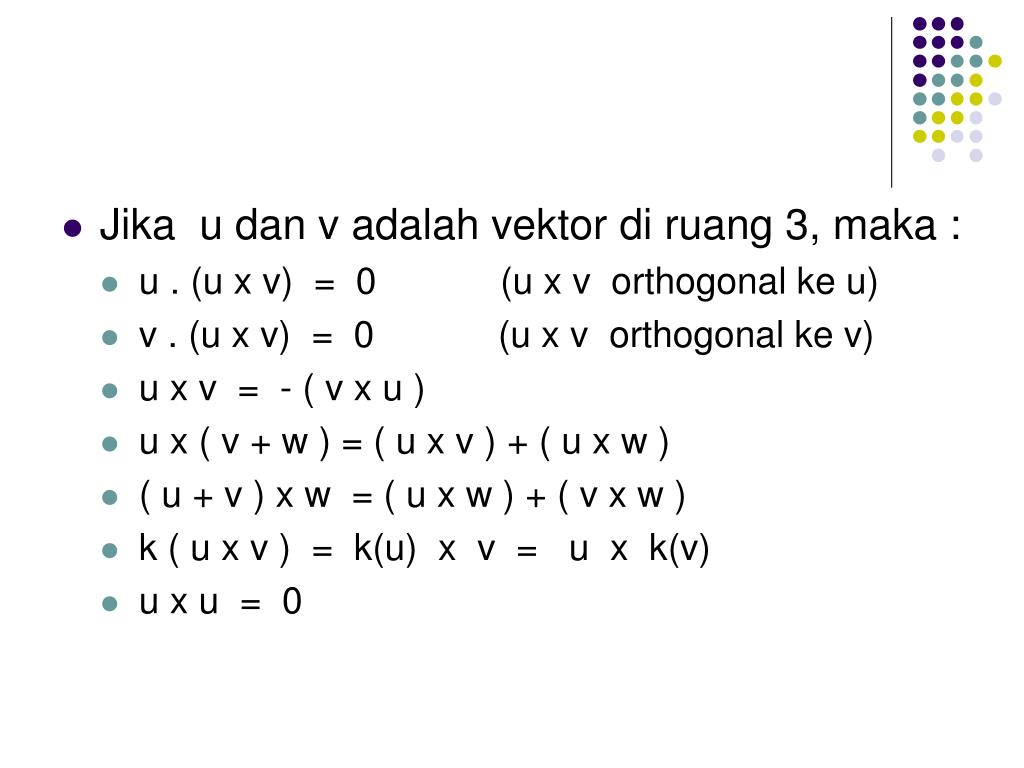

  7. Jika u dan v adalah vektor di ruang 3, maka : • u . (u x v) = 0 (u x v orthogonal ke u) • v . (u x v) = 0 (u x v orthogonal ke v) • u x v = - ( v x u ) • u x ( v + w ) = ( u x v ) + ( u x w ) • ( u + v ) x w = ( u x w ) + ( v x w ) • k ( u x v ) = k(u) x v = u x k(v) • u x u = 0

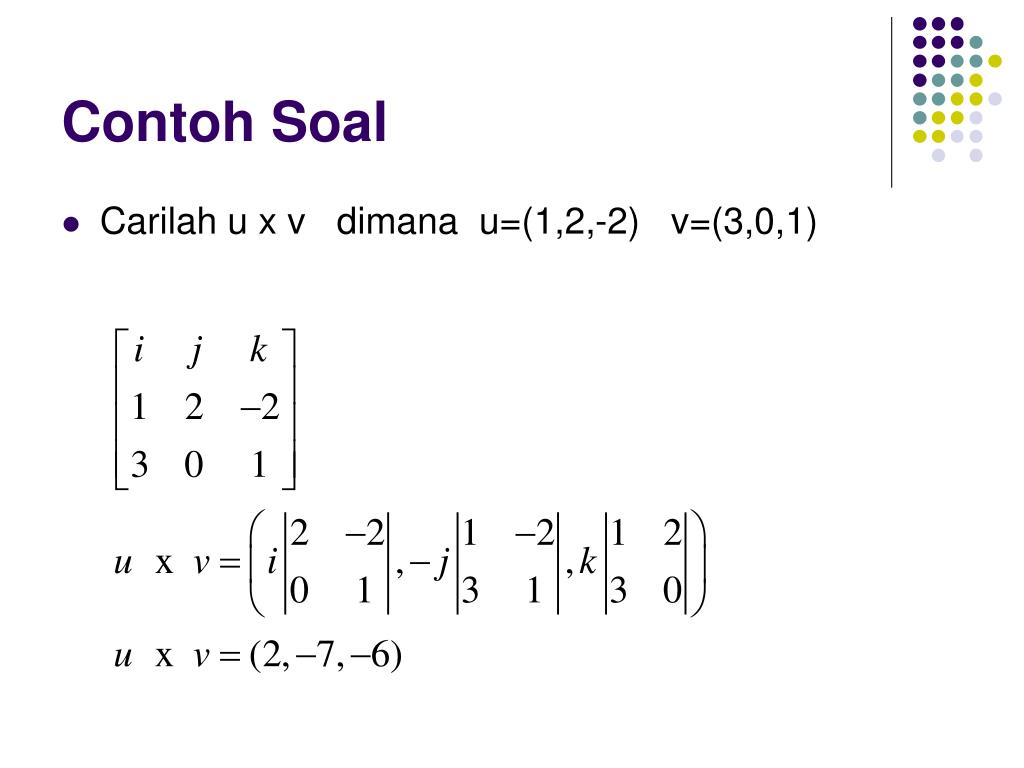

  8. Contoh Soal • Carilah u x v dimana u=(1,2,-2) v=(3,0,1)

  9. HASIL KALI VEKTOR DARI VEKTOR TRIPEL • Pernyataan ( a x b ) x c dan a x ( b x c ) dikenal sebagai hasil kali vektor dari vektor tripel. • Tanda kurung sangat mempengaruhi : • ( i x i ) x j = 0 • i x ( i x j ) = i x k = - j

  10. Latihan C  • Diketahui segitiga ABC Buktikan b a   A B c

  11. DIFERENSIAL, GRADIEN, DIVERGENSI DAN CURL DEPARTEMEN TEKNIK ELEKTRO UNIVERSITAS INDONESIA

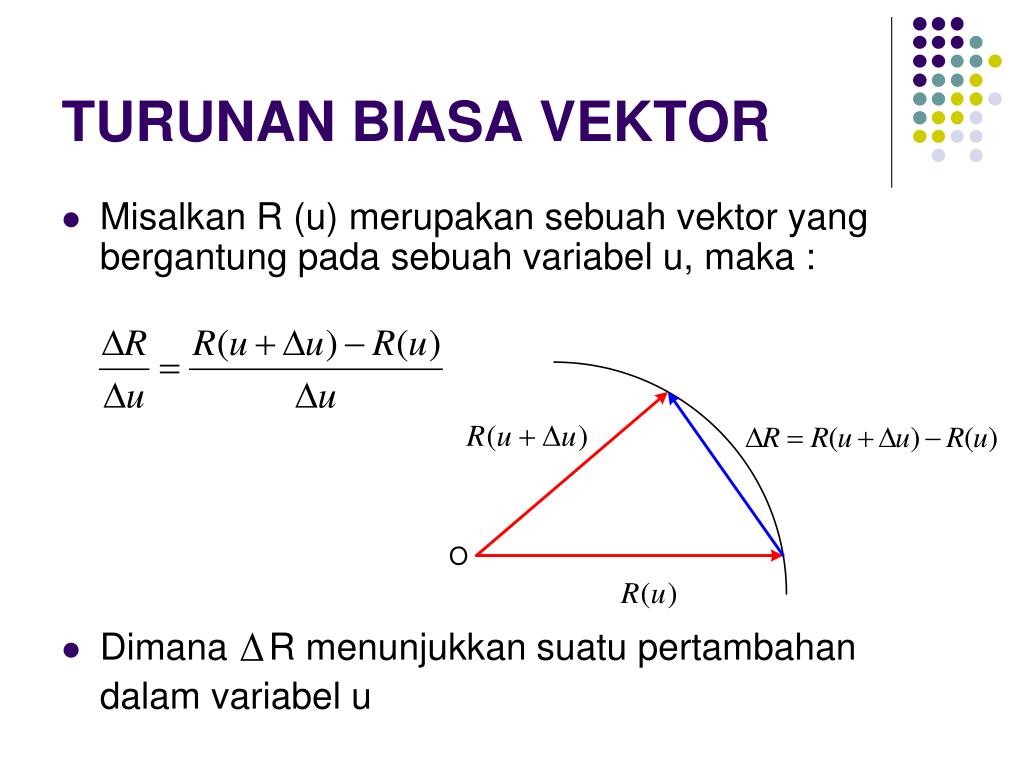

  12. TURUNAN BIASA VEKTOR • Misalkan R (u) merupakan sebuah vektor yang bergantung pada sebuah variabel u, maka : • Dimana R menunjukkan suatu pertambahan dalam variabel u

  13. Turunan biasa dari vektor R(u) terhadap variabel u diberikan oleh : • Turunan untuk orde lebih tinggi dari turunan diatas dinyatakan oleh :

  14. Bila R(u) adalah vektor kedudukan r(u) yang menghubungkan titik asal O dari suatu sistem koordinat dan sebarang titik (x,y,z), maka : • Fungsi vektor r(u) mendefinisikan x,y,z sebagai fungsi-fungsi dari u • Bila u berubah, titik terminal r menggambarkan sebuah kurva ruang yang memiliki persamaan-persamaan parameter :

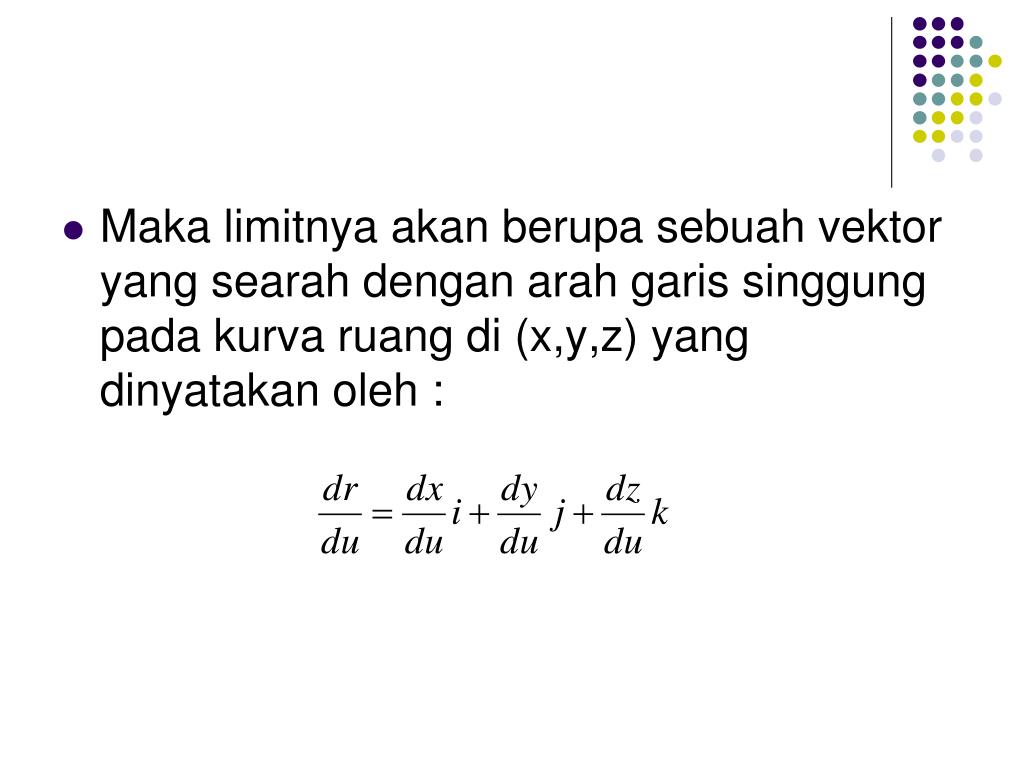

  15. Maka limitnya akan berupa sebuah vektor yang searah dengan arah garis singgung pada kurva ruang di (x,y,z) yang dinyatakan oleh :

  16. Vektor Variable Waktu • Jika u adalah waktu (t), maka menyatakan kecepatan v sepanjang kurva, • Turunan dari kecepatan terhadap waktu (t) menyatakan percepatan (a) sepanjang kurva

  17. RUMUS DIFERENSIASI

  18. CONTOH 1 • Sebuah partikel bergerak pada lengkung C, yang mempunyai persamaan parameter : x =e-t , y = 2 cos 3t dan z = 2 sin 3 t dengan t adalah waktu. • Tentukan kecepatan dan percepatan setiap waktu • Hitung besarnya kecepatan dan percepatan pada waktu t = 0

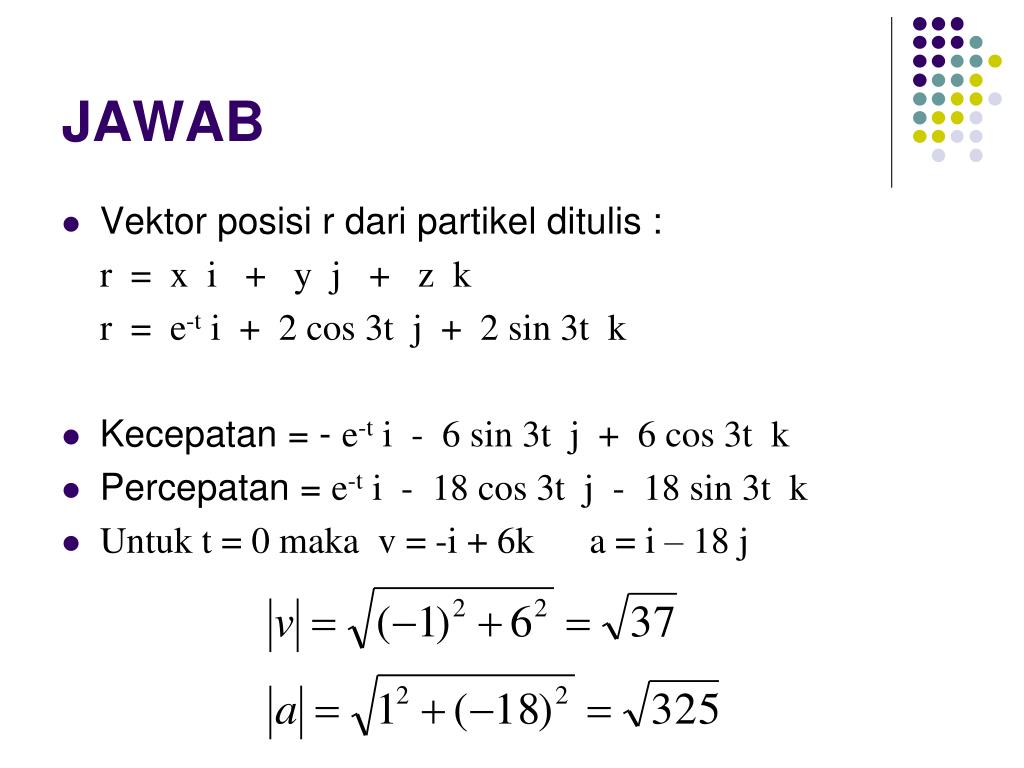

  19. JAWAB • Vektor posisi r dari partikel ditulis : r = x i + y j + z k r = e-t i + 2 cos 3t j + 2 sin 3t k • Kecepatan = - e-t i - 6 sin 3t j + 6 cos 3t k • Percepatan = e-t i - 18 cos 3t j - 18 sin 3t k • Untuk t = 0 maka v = -i + 6k a = i – 18 j

  20. CONTOH 2 • Sebuah partikel bergerak pada lengkung x=2t2 , y=t2-4t , z=3t-5 dengan t waktu. Tentukanlah komponen dari kecepatan dan percepatan untuk t=1 dalam arah i – 3j +2k

  21. Jawab

  22. GRADIEN • Misalkan f=f(x,y,z) terdefinisikan dan diferensiable pada tiap-tiap titik (x,y,z) didalam suatu daerah tertentu , maka gradien f (grad f) didefinisikan oleh : •  f Mendefinisikan sebuah medan vektor • Komponen dari f dalam arah sebuah vektor-satuan a diberikan oleh f.a dan disebut turunan arah dari f pada arah a.

  23. Untuk permukaan (x,y,z)=C, maka   merupakan vektor tegak lurus permukaan (x,y,z)=C Contoh : Tentukanlah vektor satuan yang tegak lurus pada permukaan x2y + 2 xz = 4 di titik (2,-2,3)

  24. Jawab Vektor n yang tegak lurus pada permukaan (x,y,z)=x2y + 2 xz = 4 ditentukan oleh :

  25. DIVERGENSI • Misalkan V(x,y,z)=Vxi+Vyj+Vzk terdefinisikan dan diferensiable didalam suatu daerah tertentu dari ruang, maka divergensi dari V (.V) didefinisikan oleh :

  26. CURL • Misalkan V(x,y,z)=Vxi+Vyj+Vzk terdefinisikan dan diferensiable didalam suatu daerah tertentu dari ruang, maka curl atau rotasi dari V didefinisikan oleh :

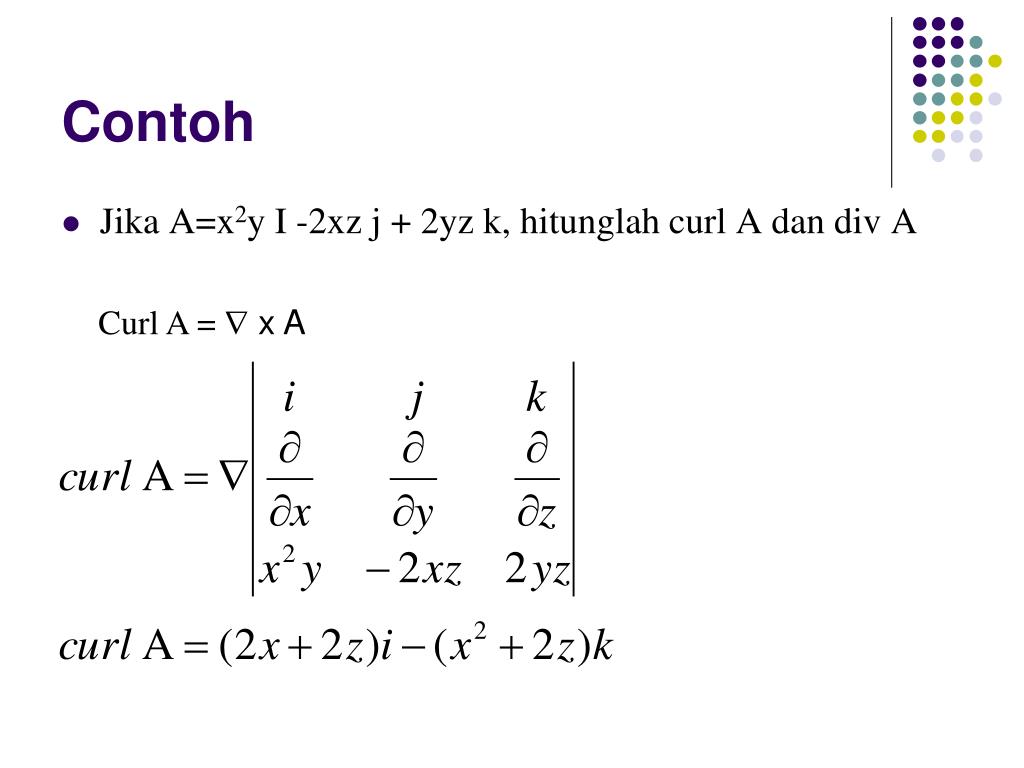

  27. Contoh • Jika A=x2y I -2xz j + 2yz k, hitunglah curl A dan div A Curl A =  x A

  28. Div A =   A

  29. SOAL (PR) • Jika a = 4i –j +3k dan b = -2i +j -2k, tentukanlah vektor satuan yang tegak lurus pada kedua vektor tersebut • Titik titik A, B, C mempunyai posisi vektor a = 3i – 2j – k b = i + 3j + 4k dan c= 2i + j – 2k terhadap titik asal 0 (Gambar. 2). Hitunglah jarak terdekat antara titik A terhadap bidang 0BC

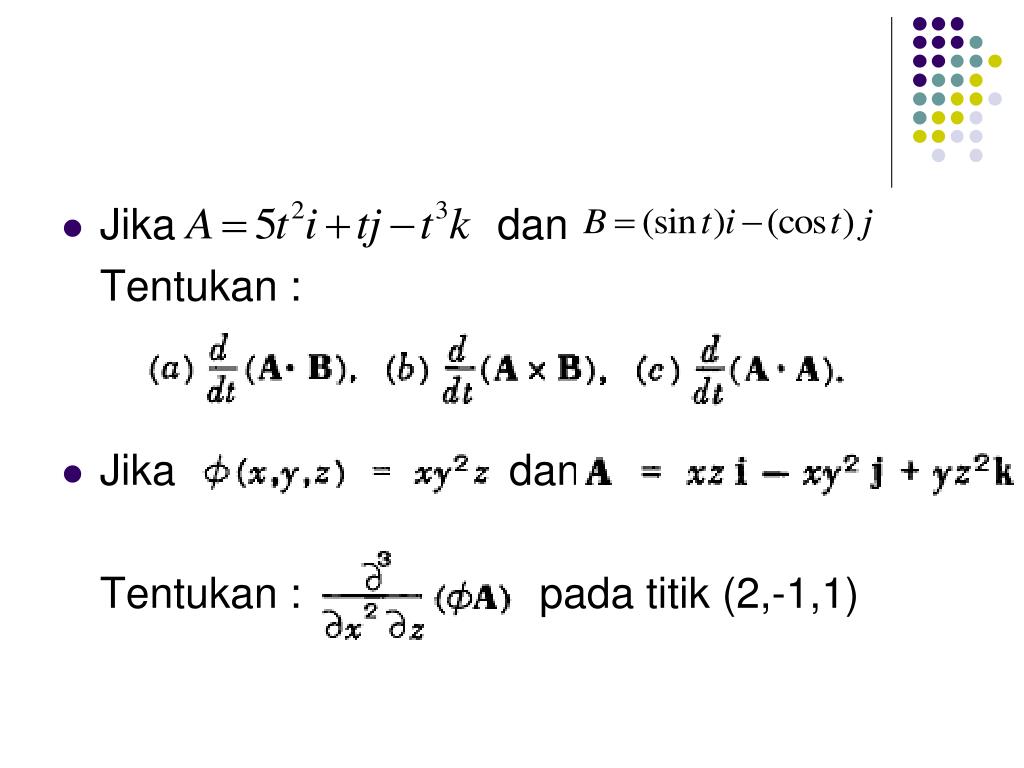

  30. Jikadan Tentukan : • Jikadan Tentukan : padatitik (2,-1,1)

  31. Suatuvektor V dikatakanirrasionaljika curl V = 0. Tentukannilaia,b,c, pada sehinggavektor V dikatakanirrasional • Jika dan , tentukan :

  32. SELESAI
