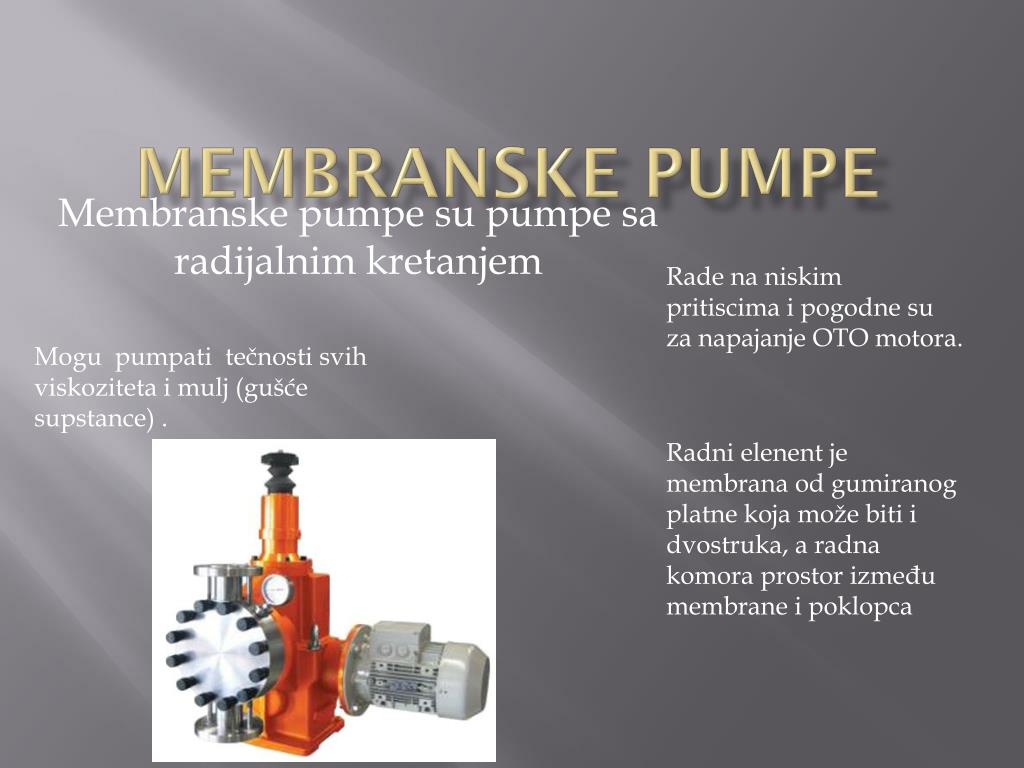

  1. MEMBRANSKE PUMPE Rade na niskim pritiscima i pogodne su za napajanje OTO motora. Mogu pumpati tečnosti svih viskoziteta i mulj (gušće supstance) . Membranske pumpe su pumpe sa radijalnim kretanjem Radni elenent je membrana od gumiranog platne koja može biti i dvostruka, a radna komora prostor između membrane i poklopca

  2. DELOVI MEMBRANSKE PUMPE • EKSCENTAR • POLUGA • POVLAKAČ • MEMBRANA • OPRUGA MEMBRANE • USISNI VENTIL • POTISNI VENTIL • POKLOPAC • USISNI OTVOR • GRUBI FILTER • OPRUGA POLUGE • POTISNI OTVOR

  3. PRINCIP RADA • Prenošenjem kretanja ekscentra preko poluge i povlačka na membranu, ona se povlači nadole i pritisak u radnoj komori se smanjuje, što povlaći tečnost kroz ususni ventil i otvor i prolazi kroz filter čime se prećišćava.Pri daljem obrtanju ekscentra, opruga vraća polugu i povlakač, zbog čega opruga membrane podiže membranu i pritisak u radnoj komori se povećava, što potiskuje tečnost kroz potisni ventil i otvor.

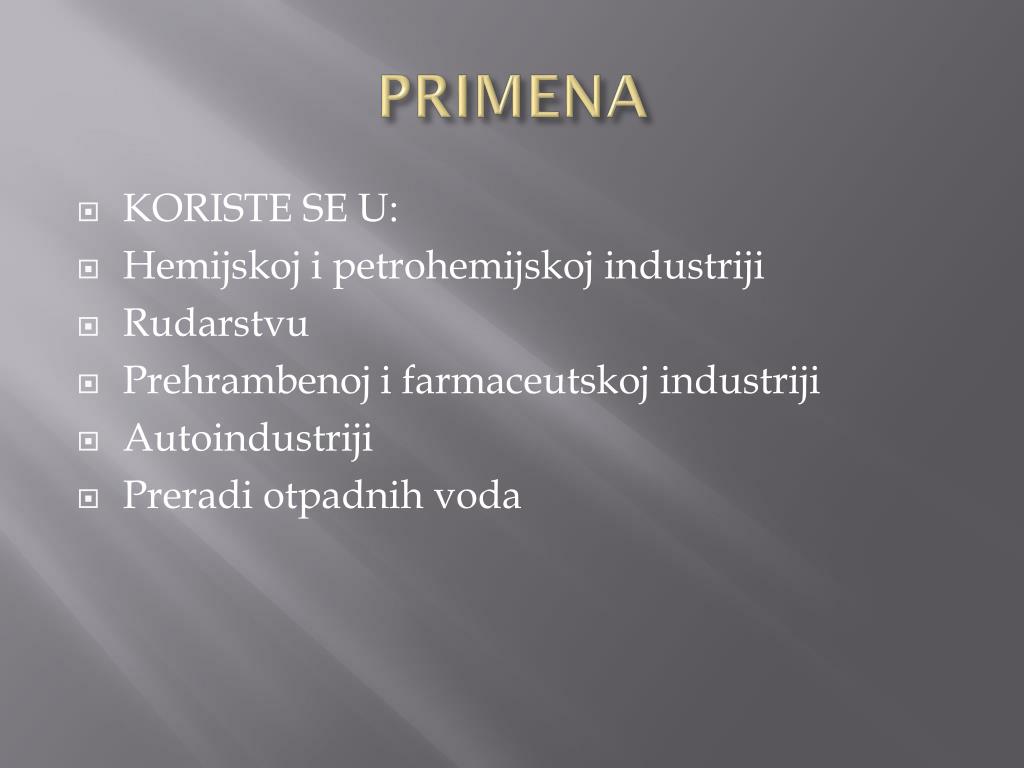

  4. PRIMENA • KORISTE SE U: • Hemijskoj i petrohemijskoj industriji • Rudarstvu • Prehrambenoj i farmaceutskoj industriji • Autoindustriji • Preradi otpadnih voda

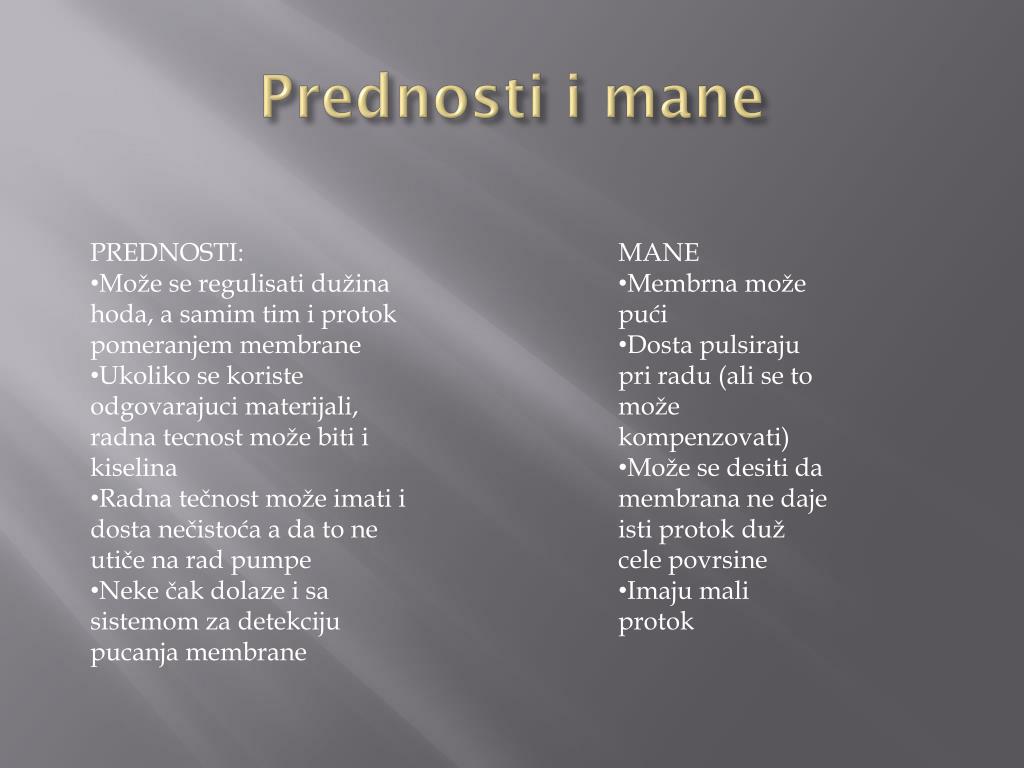

  5. Prednosti i mane • PREDNOSTI: • Može se regulisati dužina hoda, a samim tim i protok pomeranjem membrane • Ukoliko se koriste odgovarajuci materijali, radna tecnost može biti i kiselina • Radna tečnost može imati i dosta nečistoća a da to ne utiče na rad pumpe • Neke čak dolaze i sa sistemom za detekciju pucanja membrane • MANE • Membrna može pući • Dosta pulsiraju pri radu (ali se to može kompenzovati) • Može se desiti da membrana ne daje isti protok duž cele povrsine • Imaju mali protok

  6. THE END
