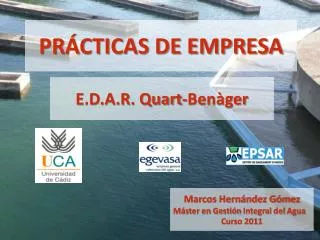

  1. PRÁCTICAS DE EMPRESA E.D.A.R. Quart-Benàger Marcos Hernández Gómez Máster en Gestión Integral del Agua Curso 2011

  2. ÍNDICE • Programa de Prácticas • Descripción de la planta • Línea de Agua • Análisis y Periodicidad • Línea de Fango • Análisis y Periodicidad • Otras labores

  3. Programa de prácticas El alumno tendrá la función de analista de laboratorio, participando en las tareas de análisis rutinario de aguas y fangos en la E.D.A.R.. Además participará en la gestión del laboratorio, incluyendo tareas relacionadas con el proceso de depuración, calibrado de equipos, etc. así como la realización de estudios de I+D+i.

  4. DESCRIPCIÓN DE LA PLANTA La E.D.A.R. Quart-Benager se encuentra en el municipio de Xirivella (Valencia) encuadrado en la comarca de L’Hortaoest. Servicio: Alaquàs, Aldaia, Manises, Mislata, Quart de Poblet, Valencia y Xirivella.

  5. DESCRIPCIÓN DE LA PLANTA 60.000 m3/día 300.000 hab. equivalentes 2.300 kW 98% S.S. 96% DQO 97% DBO

  6. DESCRIPCIÓN DE LA PLANTA Línea de agua - Pretratamiento: reja de gruesos, reja de finos, desarenador - desengrasador y tanque de homogeneización. - Tratamiento primario: coagulación-floculación y decantación. - Tratamiento secundario: fangos activos. - Tratamiento terciario: Desinfección, ultravioleta. Línea de fangos - Espesador: gravedad y flotación. - Digestión: anaerobia. - Deshidratación: centrífuga. - Post-tratamiento fango: secado térmico. Línea de gas - Cogeneración.

  7. LÍNEA DE AGUA 2 líneas influentes: 40% A.R.U. ; 60% A.R.I. Arqueta recepción.

  8. Pretratamiento Desbaste Reja de gruesos Eliminación de sólidos de gran tamaño. Limpieza de reja mediante sistema hidráulico. Reja de finos Eliminación de sólidos mayores a 10 mm. Eliminación mediante cinta transportadora. Funcionamiento por pérdida de carga.

  9. Pretratamiento

  10. Pretratamiento

  11. Pretratamiento Desarenador Eliminación de arenas. Posterior reducción de volumen. Flotación de grasas. Tratamiento especial. No puede depositarse en basureros.

  12. Tratamiento primario Tanque Homogeneización y Trat. Físico-Químico Evita picos de carga en épocas de lluvia o avenidas. Coagulación y floculación. Uso de agentes químicos. Electroagitadores. Los sólidos disueltos y coloidales se convierten en sedimentables.

  13. Tratamiento primario Decantación 3 en funcionamiento. Uso con poblaciones > 10.000 habitantes Rasqueta de fondo y otra para flotantes. Recogida de fangos para purgas.

  14. Tratamiento primario

  15. Tratamiento primario

  16. Tratamiento Secundario Reactor biológico 3 balsas de aireación. Cámara anóxica insuficiente. Tiempos de marcha y paro para conseguir desnitrificación.

  17. Tratamiento Secundario

  18. Tratamiento Secundario Decantación 3 decantadores. Bombeo del fango para recirculación. Concentración óptima de microorganismos.

  19. Tratamiento Secundario

  20. Tratamiento Terciario Lámparas Ultravioleta Eliminación de patógenos por radiación ultravioleta. Régimen laminar. Reutilización para riego.

  21. Tratamiento Terciario

  22. Tratamiento Terciario

  23. LÍNEA DE FANGO Genera el 20% de la energía que consume la planta.

  24. LÍNEA DE FANGO Espesador por gravedad Tanques circulares. Peines giratorios. El sobrenadante se envía a cabecera.

  25. LÍNEA DE FANGO

  26. LÍNEA DE FANGO Espesador por flotación Tanques circulares. Fango de recirculación y/o biológico. Agua presurizada y reactivos. Recogida por flotación. Uso posterior en los digestores.

  27. LÍNEA DE FANGO

  28. LÍNEA DE FANGO Digestor Anaerobio Estabilización. Disminución materia orgánica. Tanque hermético. Bacterias metanógenas. Condiciones específicas de temperatura y pH. Uso de biogas en planta.

  29. LÍNEA DE FANGO

  30. LÍNEA DE FANGO ALCALINIDAD Sistema CO3=/ HCO3- Valores de 2000-5000 mg/l Se determina por valoración

  31. LÍNEA DE FANGO Deshidratación 3 Centrífugas. Funcionamiento dependiente de la cantidad de fango. Polielectrolito. Almacenaje en silo.

  32. LÍNEA DE FANGO

  33. LÍNEA DE FANGO Secado Térmico Circulación longitudinal. Camisa externa con aceite especial Intercambio de calor. Recogida en silo y evacuación. Buenas características como mejorador de suelo.

  34. LÍNEA DE FANGO

  35. OTRAS LABORES • Preparación de medios de cultivo • Coliformes fecales. • Coliformes totales. • E.coli. • Estreptococos fecales. • Disolución tampón. • Control de Cubas • pH, Conductividad. • Base de datos.

  36. OTRAS LABORES • Control de la planta piloto • Percoladores. • Rendimiento de los diferentes soportes – 4 tipos. • Análisis exhaustivo semanal. • Acuasonic • Sistema ultrasonido. • Eliminación de patógenos – Sistema nuevo en planta.

  37. OTRAS LABORES • Calibrado pipetas • Control del correcto funcionamiento del instrumental. • Método de pesada – Agua refrigerada. • Caracterización • Investigación • Digestión anaerobia. • Uso de diferentes sustratos para aumentar la producción de biogás.

  38. MUCHAS GRACIAS
