Presentation Transcript

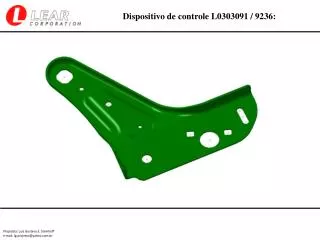

  1. Travamentos da peça: A3-C A1-B A2

  2. Travamentos A1-A3: Nos travamentos A1, A2 e A3 a peça será apoiada em buchas de Ø26,0mm A peça será sujeitada por grampos de fixação

  3. Travamento B furo Ø19,0+0,2: Travamento B por Pino cônico P-NP para controle do furo: Lado P Ø19,0 +0,02 Lado NP Ø19,2 -0,02

  4. Travamento C furo 15x15+0,2: Travamento C por Pino cônico facetado Controlando posição no sentido que não trava P-NP para controle do furo: Lado P 15,0 x 15,0 +0,02 Lado NP 15,2 x 15,2 -0,02

  5. Controle dos furos: Controle do furo 6,0 x 23,6±0,25 por pino retangular 4,75 x 22,35±0,02 No modelo 3D o oblongo encontra-se com 20mm e não 23,6 como diz o desenho P-NP para controle do furo: LP – 5,75 x 23,35+0,02 LNP – 6,25 x 23,85-0,02 Controle do furo Ø5,0+0,2 por pino cilíndrico Ø4,0±0,02 P-NP para controle do furo: LP – Ø5,0+0,02 LNP – Ø5,2-0,02 Controle do furo Ø6,0+0,2 por pino cilíndrico Ø5,0±0,02 P-NP para controle do furo: LP – Ø6,0+0,02 LNP – Ø6,2-0,02 Controle do furo 6,5 x 7,0+0,2 por pino retangular 6,0 x 6,5±0,02 P-NP para controle do furo: LP – 6,5 x 7,0+0,02 LNP – 6,7 x 7,2-0,02

  6. Controle dos furos: Controle do furo Ø3,7+0,2 por pino cilíndrico Ø2,7±0,02 P-NP para controle do furo: LP – Ø3,7+0,02 LNP – Ø3,9-0,02 Controle do furo Ø10,0+0,2 por pino cilíndrico Ø9,0±0,02 P-NP para controle do furo: LP – Ø10,0+0,02 LNP – Ø10,2-0,02 Controle do furo Ø4,5+0,2 por pino cilíndrico Ø3,5±0,02 P-NP para controle do furo: LP – Ø4,5+0,02 LNP – Ø4,7-0,02

  7. Controle de forma: Controle de forma de ±0,5mm: Controle de forma de ±0,2mm: O controle de forma é realizado através de um feeler de tolerância de ±0,2mm O controle de forma é realizado através de um feeler de tolerância de ±0,5mm Feeler lado P = 2,8 +0,02mm Feeler lado NP = 3,2 -0,02mm Feeler lado P = 2,5 +0,02mm Feeler lado NP = 3,5 -0,02mm

  8. Controle de forma: O dispositivo possui acessos para controle da forma no berço do dispositivo

  9. Controle de perfil ±0,5mm: O controle do perfil é realizado através de calibrador tipo “unha” com tolerância de ±0,5mm Calibrador Unha com degrau de 0,5mm +/-0,02mm

  10. Visão Geral: • Alças para transporte • Suportes para pinos e feelers • Esferas de referencia com proteção • Placas com coordenadas de esferas Materiais: Berço e Base em alumínio; Pinos e buchas em VND Ajuste entre pinos e buchas g6/H7
