TỔNG QUAN VỀ CDMA

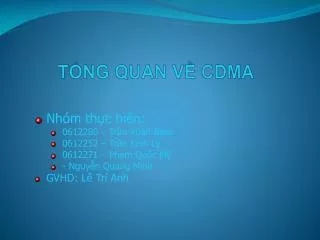

TỔNG QUAN VỀ CDMA Nhómthựchiện: 0612280 – TrầnXuân Nam 0612252 – TrầnKinhLý 0612271 – PhạmQuốcMỹ - NguyễnQuang Minh GVHD: LêTríAnh

NỘI DUNG Tổng quan CDMA • Lịchsửpháttriển • Đatruycập • Kháiniệm CDMA • Cácdịchvụcungcấp CDMA ở Việt Nam

TỔNG QUAN CDMA – LịchSửPhátTriển • Năm 1995, CDMA IS-95A là phiên bản đầu tiên được triển khai thương mại tại Hồng Kông , tốc độ truyền 14kbit/giây • Năm 1996 CDMA bắt đầu thống trị trên thị trường Bắc Mỹ. • Năm 1997, IS - 95B được đưa ra , tốc độ truyền đến 64 kbit/giây , số thuê bao CDMA trên toàn thế giới vào xấp xỉ 8triệu thuê bao. • Năm 1998, CDMA 2000 1x hỗ trợ cả thoại và dữ liệu được đưa vào dự thảo IMT2000 , định nghĩa cho tiêu chuẩn truyền thông thế hệ thứ 3 (3G) , thuê bao CDMA lên đến 24 triệu người trên toàn thế giới.

TỔNG QUAN CDMA – LịchSửPhátTriển • Năm 1999, CDMA 2000 1x được công nhận là 3G và chính thức được công bố. Cuối năm 1999, thế giới đã có hơn 50 triệu thuê bao CDMA. • Năm 2000, 2 nhà khai thác hàng đầu tại Hàn Quốc là SK Telecom và LG Telecom triển khai thương mại hệ thống CDMA 2000 1x đầu tiên trên thế giới. Thế giới có 80 triệu thuê bao CDMA. • Năm 2001, CDMA 2000 1x EV trở thành một chuẩn của 3G.Chỉ trong 3 tháng, từ tháng 6 đến tháng 9/2002: từ 127 triệu thuê bao, CDMA đã vượt qua con số 134 triệu thuê bao

TỔNG QUAN CDMA – LịchSửPhátTriển Bảngtổngquátsơđồpháttriểncủa CDMA

TỔNG QUAN CDMA – ĐaTruyCập Hình ảnh về đa truy cập Các trạm di động và trạm gốc

TỔNG QUAN CDMA – ĐaTruyCập Côngnghệ FDMA Độ rộng băng tần được cấp phát cho hệ thống B Mhz được chia thành N băng tần con , mỗi băng tần được ấn định là 1 kênh riêng .

TỔNG QUAN CDMA – ĐaTruyCập Ví dụ

TỔNG QUAN CDMA – ĐaTruyCập Côngnghệ TDMA Các trạm đầu cuối lần lượt thực hiện truyền dữ liệu ( không liên tục )‏

TỔNG QUAN CDMA – ĐaTruyCập Vídụ

TỔNG QUAN CDMA – KháiNiệm • CDMA là cách thức “liên lạc” bằng cách sử dụng nhiều mã khác nhau . • Ý tưởng của CDMA giống như cách thức nói chuyện của con người. Chỉ những người sử dụng chung 1 ngôn ngữ mới hiểu được nhau .

TỔNG QUAN CDMA – KháiNiệm Minh họabằnghìnhảnh : “trạm” 1 và “trạm” 2 không cùng “mã” với nhau nên không thể hiểu nhau

TỔNG QUAN CDMA – KháiNiệm Vídụthểhiện ý tưởngcủa CDMA Giảsửcó 4 trạmlà 1,2,3,4 sửdụngchung 1 kênhtruyền . Dữliệucủacáctrạmlầnlượtlà d1,d2,d3,d4 . Mãcủacáctrạmlầnlượtlà c1,c2,c3,c4

TỔNG QUAN CDMA – KháiNiệm • Mã của các trạm có tính chất : • Nếu nhân mã của 1 trạm với mã của 1 trạm khác thì nhận được kết quả là 0 ( ví dụ : c1.c2 = 0 )‏ • Nếu nhân mã của 1 trạm với chính nó thì kết quả nhận được là 4 . ( ví dụ : c1.c1 = 4 )‏ • Để truyền dữ liệu , các trạm “nhân” dữ liệu của mình với mã, tức là trạm 1 sẽ truyền ( d1.c1 ) và tương tự cho các trạm còn lại • Dữ liệu trên đường truyền là tổng hợp tất cả các dữ liệu gởi đi của các trạm

TỔNG QUAN CDMA – KháiNiệm • Mộttrạmnàođó “lắngnghe” 1 trạmkhácthìphảibiếtmãcủatrạmmàmìnhmuốnlắngnghe . • Trạm 1 muốnbiếttrạm 2 “nói” gì , nósẽ “nhân” dữliệutrênđườngtruyềnvớimãcủatrạm 2.Lúc đótacó : ( d1.c1 + d2.c2 + d3.c3 + d4.c4 ) . c2 = = d1.c1.c2 + d2.c2.c2 + d3.c3.c2 + d4.c4.c2 = d1.0 + d2.4 + d3.0 + d4.0 = 4.d2 Nhưvậytrạm 1 chỉcầnchiakếtquảcho 4 thìsẽbiếttrạm 2 đãgởiđidữliệugì

TỔNG QUAN CDMA – KháiNiệm CHIP • Mỗi trạm được cấp cho 1 mã , mã này được gọi là các chip . Trong ví dụ trên thì c1,c2,c3,c4 được gọi là các chip. • Tính chất của chuỗi mã ( chuỗi các chip )‏ Mỗi chuỗi mã có N thành phần , với N là số trạm có trong mạng Nếu nhân 1 số cho 1 chuỗi mã thì mỗi thành phần trong chuỗi mã được nhân với số đó 2.[+1 -1 +1 -1] = [+2 -2 +2 -2] Nếu nhân 1 chuỗi mã với chính nó thì được kết quả là N [+1 -1 +1 -1].[+1 -1 +1 -1] = [+1 +1 +1 +1] = 4 Nếu nhân 1 chuỗi mã với 1 chuỗi mã khác thì kết quả là 0 [+1 +1 -1 -1].[+1 +1 +1 +1] = [+1 +1 -1 -1] = 0 Nếu cộng 2 chuỗi mã thì được 1 chuỗi mã khác [+1 -1 +1 -1].[+1 +1 +1 +1] = [+2 0 +2 0]

TỔNG QUAN CDMA – KháiNiệm Ta cóthểđặtcho 4 trạmtrêncácmãnhưsau : c1=[+1 +1 +1 +1] c2=[+1 -1 +1 -1] c3=[+1 +1 -1 -1] c4=[+1 -1 -1 +1]

TỔNG QUAN CDMA – KháiNiệm Biểudiễndữliệu : Nếutrạmcầntruyền bit 0 thìsẽđượcmãhóathành -1 , bit 1 đượcmãhóathành +1 vànếukhôngtruyềnthìsẽđượcmãhóalà 0

TỔNG QUAN CDMA – KháiNiệm Mãhóavàgiảmã : Xétvídụtrêntrongquátrìnhtruyền 1 bit Giảsửtrạm 1 và 2 truyền bit 0 , trạm 3 khôngtruyềnvàtrạm 4 truyền bit 1 Mỗitrạmnhândữliệucầntruyềnvớimãcủamìnhvàgởilênđườngtruyền Ta cókếtquảnhưsau :

TỔNG QUAN CDMA – KháiNiệm Trạm 3 muốn lấy dữ liệu của trạm 2 . Trạm 3 nhân dữ liệu trên đường truyền : [-1 -1 -3 +1] với mã của trạm 2 [+1 -1 +1 -1] Ta có : [-1 -1 -3 +1].[+1 -1 +1 -1] = = [-1 +1 -3 -1] = -4 => 4.d2 = -4 => d2 = -1 . Vậy trạm 2 gởi đi bit 0

TỔNG QUAN CDMA – KháiNiệm Phát sinh chuỗi mã : Để phát sinh chuỗi mã , ta sử dụng bảng Walsh ( là 1 ma trận có số dòng bằng số cột )‏

TỔNG QUAN CDMA – Cácdịchvụcungcấp CDMA ở Việt Nam • Hiện nay ở Việt Nam có 7 nhàcungcấpdịchvụđiệnthoaidiđộngTrongđó, S-Telecom(S-Fone),EVN-Telecomsửdụngcôngnghệ CDMA, Mobifone, Vinaphone,GTelvàVietelsửdụngcôngnghệGSM,HàNội Telecom (HT Mobile) chuyểntừcôngnghệ CDMA sang eGSM.

TỔNG QUAN CDMA – Cácdịchvụcungcấp CDMA ở Việt Nam S-Fone S-Fone tiến hành nâng cấp mạng CDMA 2000-1X lên công nghệ thế hệ 3 (3G)CDMA 2000-1X EVDO để người khách hàng Việt Nam sớm được tận hưởng các dịch vụ giá trị gia tăng cao cấp trên nền băng thông rộng

TỔNG QUAN CDMA – Cácdịchvụcungcấp CDMA ở Việt Nam Để đón đầu cho việc nâng cấp công nghệ này, S-Fone đã tung ra thị trường cùng một lúc 5 mẫu điện thoại di động cao cấp nhất từ trước đến nay, gồm: Samsung SCH- S380, SCH-V740, LG SB130, SKY IM - 8400 và SKY IMB-1000.Điểm chung nhất của 5 model này là đều hỗ trợ chuẩn CDMA 2000 1x/EVDO, tích hợp nhiều tính năng cao cấp và độc đáo. Samsung SCH- S380

TỔNG QUAN CDMA – Cácdịchvụcungcấp CDMA ở Việt Nam Bản thân CDMA là sự thuận lợi cho sự phát triển lên mạng 3G do không phải thay đổi lại toàn bộ thiết bị, gây tốn kém và lãng phí như mạng GSM. Vì vậy, khi có nhu cầu phát triển, EVN Telecom chỉ cần đầu tư một phần vốn không lớn (lắp đặt các trạm thu phát EVDO) là có thể sẵn sàng cung cấp cho khách hàng sử các dịch vụ 3G. EVN-Telecom

TỔNG QUAN CDMA – Cácdịchvụcungcấp CDMA ở Việt Nam Vừa qua, EVN Telecom (Công ty Thông tin Viễn thông Điện lực) đã chính thức đưa vào khai thác 2 dịch vụ điện thoại mới: Ecom và Ephone tại một số tỉnh thành phố. Cả 2 dịch vụ này đều sử đụng công nghệ tiên tiến CDMA 2000 1X, tần số 450 MHZ có khả năng cung cấp dịch vụ 3G (EV - DO). Ecom

CẢM ƠN CÁC BẠN ĐÃ THEO DÕI
