  1. Switching Prof. Danilo Pinheiro

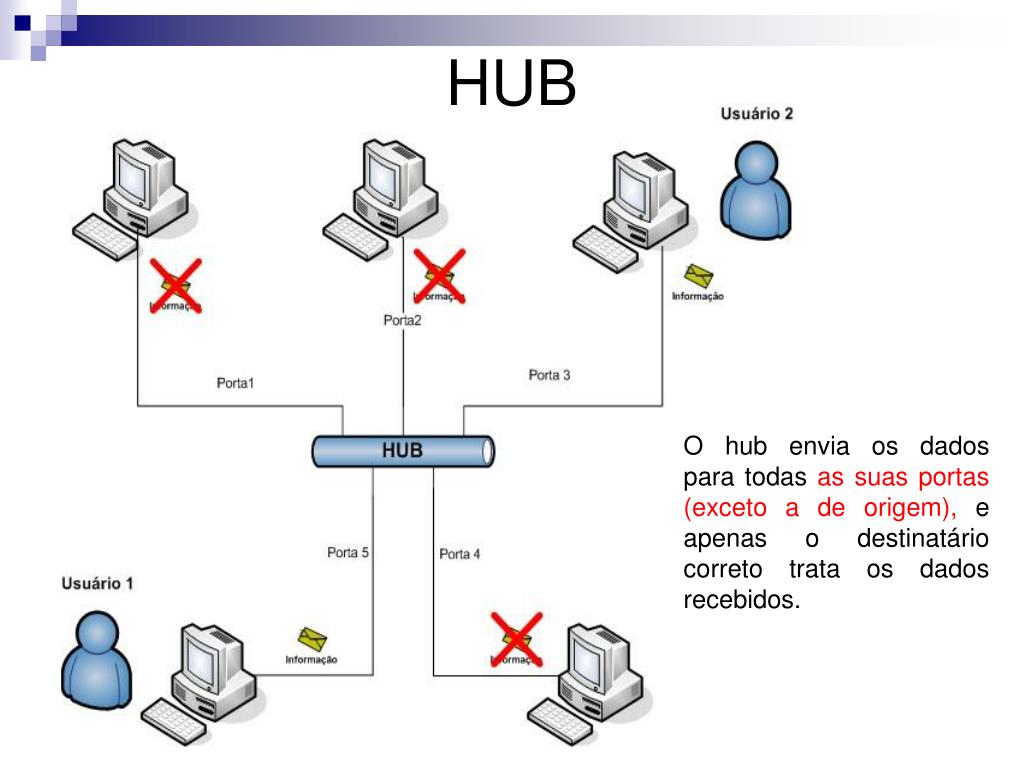

  2. HUB O hub envia os dados para todas as suas portas (exceto a de origem), e apenas o destinatário correto trata os dados recebidos.

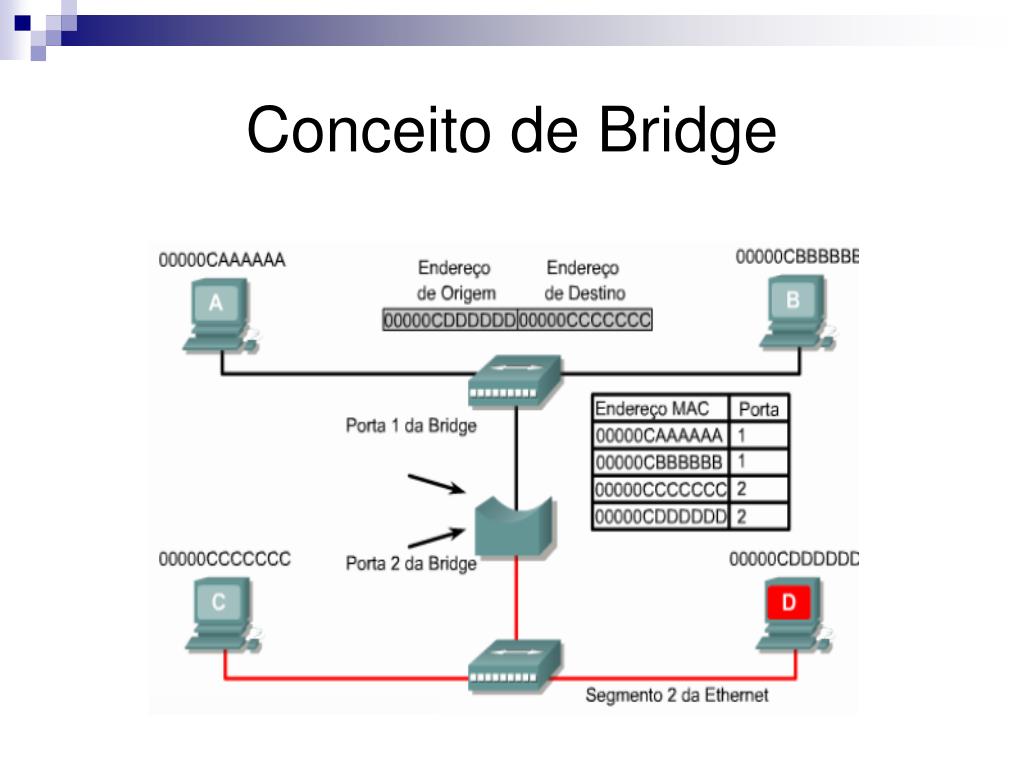

  3. Conceito de Bridge

  4. Conceito de Bridge

  5. Conceito de Bridge

  6. Switch • Equipamento para conexão de dispositivos de redes que pode ser: • Gerenciável: Permite que você faça configurações por ter um sistema operacional (software) gerenciável. • Não-Gerenciável: Não permite configurações. • Bridge Multiporta • Encaminha (Comuta) o frame apenas para a porta correta • Mantém uma tabela, chamada Tabela MAC (Media Access Control), mapeando a porta com o endereço MAC do dispositivo nela plugado. • Full-Duplex

  7. Métodos de Encaminhamento • Store-and-forward • Cut-through • Fragment free • Adaptative cut-through

  8. Tempestade de Broadcast • Switches sempre encaminham broadcast para todas as portas (exceto a de origem). • Um broadcast é uma mensagem cujo o endereço MAC de destino é FF:FF:FF:FF:FF:FF.

  9. Tempestade de Broadcast • O Host X envia um broadcast. • O Switch A encaminhará o broadcast por todas as portas. • O Switch B, estando no mesmo segmento, também encaminha todos os broadcasts recebidos do Host X. • O Switch B recebe todos os broadcasts encaminhados pelo Switch A e o Switch A recebe todos os broadcasts encaminhados pelo Switch B. • O Switch A encaminha os broadcasts recebidos do Switch B. • O Switch B encaminha os broadcasts recebidos do Switch A Os switchs continuarão a encaminhar os broadcast indefinidamente. Isto é chamado de Tempestade de Broadcast (Broadcast storm)

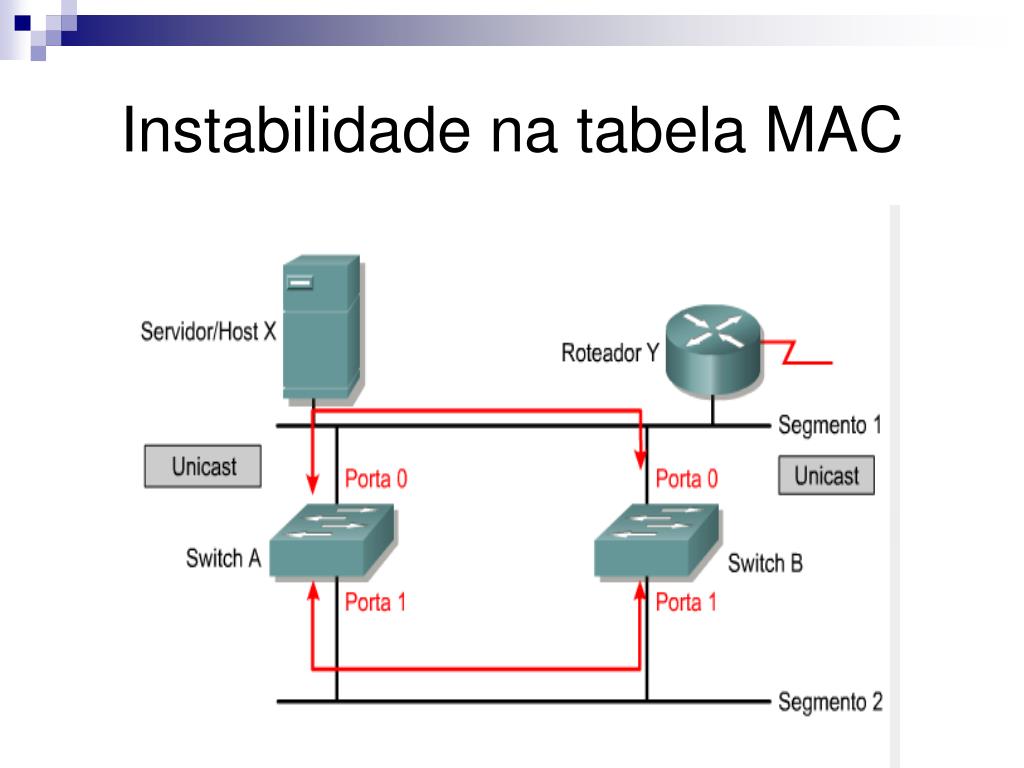

  10. Instabilidade na tabela MAC

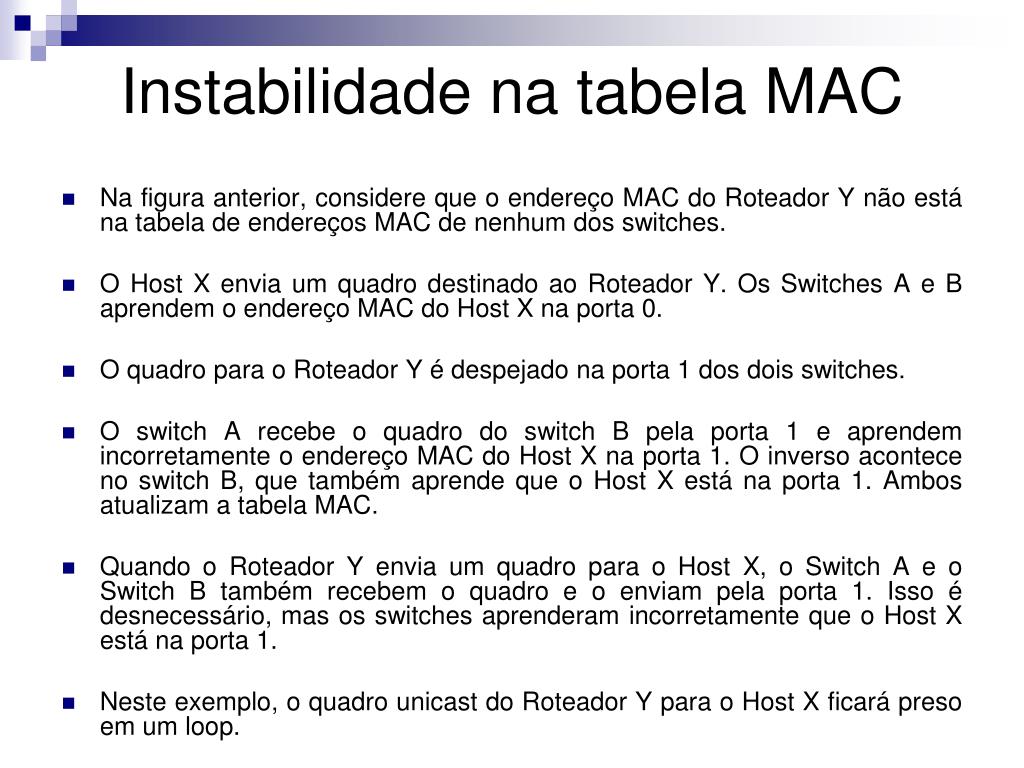

  11. Instabilidade na tabela MAC • Na figura anterior, considere que o endereço MAC do Roteador Y não está na tabela de endereços MAC de nenhum dos switches. • O Host X envia um quadro destinado ao Roteador Y. Os Switches A e B aprendem o endereço MAC do Host X na porta 0. • O quadro para o Roteador Y é despejado na porta 1 dos dois switches. • O switch A recebe o quadro do switch B pela porta 1 e aprendem incorretamente o endereço MAC do Host X na porta 1. O inverso acontece no switch B, que também aprende que o Host X está na porta 1. Ambos atualizam a tabela MAC. • Quando o Roteador Y envia um quadro para o Host X, o Switch A e o Switch B também recebem o quadro e o enviam pela porta 1. Isso é desnecessário, mas os switches aprenderam incorretamente que o Host X está na porta 1. • Neste exemplo, o quadro unicast do Roteador Y para o Host X ficará preso em um loop.

  12. Tipos de Switchs • Switch L2: são as tradicionais bridges multiportas, que funcionam na camada de enlace de dados.

  13. Tipos de Switchs • Switch L3: são switchs que além das funcionalidades de L2, implementam capacidades de camada 3. Por exemplo roteamento.

  14. Tipos de Switchs • Switch L4: há várias controvérsias se é ou não L4. Estes switchs tem capacidade de analisar e aplicar políticas sobre protocolos que estão acima da camada 3.

  15. Trabalhinho Entregar em folha de almaço (escrito) • Descobrir o que é IEEE 802.3ad , quais são as vantagens e desvantagens. (máximo de 10 linhas). • Descobrir o que é IEEE 802.1p. (máximo de 10 linhas). Nota será dada de acordo com a qualidade e relevância do que for mencionado em cada item. Valerá 1 ponto na média. Entregar dia 2 de março
