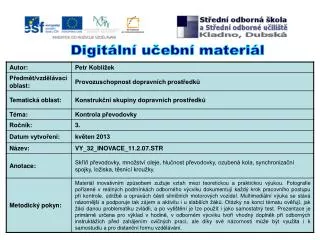

  1. Digitální učební materiál

  2. KONTROLA PŘEVODOVKY

  3. KONTROLA PŘEVODOVKY • MNOŽSTVÍ OLEJOVÉ NÁPLNĚ • ZÁVISÍ NA KONSTRUKCI PŘEVODOVKY • OLEJ SE VĚTŠINOU KONTROLUJE POMOCÍ KONTROLNÍHO OTVORU V PŘEVODOVCE • NĚKTERÉ KONSTRUKCE KONTROLU NEUMOŽŇUJÍ !

  4. KONTROLA PŘEVODOVKY • TĚSNOST SKŘÍNĚ PŘEVODOVKY • ZJEVNÉ ÚNIKY OLEJE (TĚSNĚNÍ) • POKLES HLADINY OLEJE V PŘEVODOVCE PŘI KONTROLE PŘES KONTROLNÍ OTVOR

  5. KONTROLA PŘEVODOVKY • STAV OLEJE V PŘEVODOVCE • ČÁSTICE OTĚRU V OLEJI • OLEJ KÁPNEME NA FILTRAČNÍ PAPÍR • POSUZUJEME MNOŽSTVÍ, VZHLED A TVAR ČÁSTIC  TRIBOTECHNICKÁ KONTROLA • STANOVÍME STUPEŇ OPOTŘEBENÍ VNITŘNÍCH ČÁSTÍ PŘEVODOVKY

  6. KONTROLA PŘEVODOVKY • KONTROLA TECHNICKÝM ENDOSKOPEM • PROHLÍDKA VNITŘNÍHO PROSTORU PŘEVODOVKY POMOCÍ ENDOSKOPU • LZE STANOVIT STUPĚŇ OPOTŘEBENÍ ČÁSTÍ PŘEVODOVKY NAPŘ. OZUBENÝCH KOL

  7. KONTROLA PŘEVODOVKY TECHNICKÝ ENDOSKOP

  8. KONTROLA PŘEVODOVKY VNITŘEK PŘEVODOVKY

  9. KONTROLA PŘEVODOVKY • HLUČNOST PŘI PROVOZU • PŘÍČINY LZE VĚTŠINOU STANOVIT AŽ PO DEMONTÁŽI  OPOTŘEBENÍ LOŽISEK, NADMĚRNÉ VŮLE V PŘEVODECH, NEDOSTATEK OLEJE

  10. KONTROLA PŘEVODOVKY • HLUČNOST PŘI ŘAZENÍ RYCHLOSTNÍCH STUPŇŮ • USUZUJEME NA POŠKOZENÍ NEBO OPOTŘEBENÍ SYNCHRONIZAČNÍCH SPOJEK • PORUCHA MŮŽE BÝT TAKÉ VE SPOJCE, KTERÁ NEVYPÍNÁ

  11. KONTROLNÍ OTÁZKY • Na čem závisí těsnost převodovky? • na stavu těsnění skříně převodovky a dotažení šroubů • na stavu hřídelových těsnících kroužků (gufero) • Co rozumíme pod pojmem tribotechnická kontrola? • jedná se o rozbor oleje z převodovky po určité době provozu • stanovujeme množství, vzhled a tvar částic otěru • na tomto základě stanovíme opotřebení částí převodovky • 3. Co lze zjistit technickým endoskopem? • stav vnitřních částí převodovky bez demontáže převodovky • posouzení opotřebení např. ozubených kol

  12. Použité zdroje: Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Petr Koblížek.
