Presentation Transcript

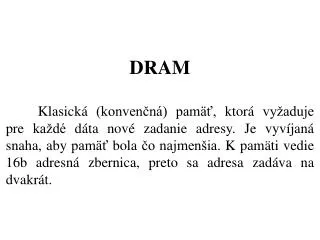

  1. DRAM Klasická (konvenčná) pamäť, ktorá vyžaduje pre každé dáta nové zadanie adresy. Je vyvíjaná snaha, aby pamäť bola čo najmenšia. K pamäti vedie 16b adresná zbernica, preto sa adresa zadáva na dvakrát.

  2. EDO RAM (Enhanced Data Output RAM) Má dvojnásobnú rýchlosť prístupu. Skracuje cyklus o 30%, pretože je schopná súčasne vysielať dáta a nastavovať novú adresu. Dáta sú na výstupe pripravené, zatiaľ čo radič pamäte vyhľadáva nové dáta. Umožňuje zvýšiť výkon počítača asi o 5%.

  3. BEDO RAM (Burst Enhanced Data Output RAM) Nezadáva znova CAS (signál pre výber stĺpca), pretože si ho pamätá, ale rovno zadáva RAS (výber riadku).

  4. DDR RAM Využíva sa tu toho, že riadiace signály sú krátke impulzy. Môže sa zvýšiť rýchlosť kladnej i zápornej hrany hodín.

  5. RD RAM Sú podporované až od Pentia 4 vo väčšej miere. Sú vyvinuté do frekvencie 800 MHz, Pentium však používa najviac 400MHz. Čipy sú 8b, je potrebné, aby sa poskladali kanály.

  6. RIMM moduly rambus inline memory modul Rýchla odbavovacia doba závislá od toho, akou rýchlosťou sa komunikuje s ostatnými zariadeniami. Rýchlosť prenosu pri 800 MHz je 1,6 GB/s. Výstupy majú vlastnú CACHE. Pre spätný zápis nemajú buffer => odpadá čítanie z bufferu. Buffer nahrádza nahrávací zosilňovač, z ktorého sa nahráva späť do pamäte, čo sa uskutočňuje v jednom cykle. Rýchlosť RIMM modulov je zrovnateľná so statickou pamäťou.

  7. Radič pamäte 4 kanály radené v pipelingu

  8. SIMM single inline memory modul EDO, BEDO, ... Pamäťové moduly s konektormi iba na jednej strane. Konektory sú 30 a 72 pinové. 30 pinové (8b (9) DB) – veľkosť kariet do 4MB, dnes sa už nevyrábajú 72 pinové (32b (36) DB) – veľkosť kariet do 64 MB, kapacita sa sama hlási bity PD1 a PD2 určujú veľkosť pamäte bity PD3 a PD4 určujú rýchlosť pamäte U Pentia musíme moduly osadzovať po dvojiciach, ak to nieje double modul.

  9. DIMM double inline memory modul 64 b, dvojradové konektory, zásuvné pamäte s veľkosťami: 16, 32, 64, 128, 256 MB. Napájacie napätie 3,3 V(dnes) alebo 5V. Inak posunutý kľúč – nejde zasunúť do konektora. U DIMM modulov sa používa Refresh. Väčšina DIMM je synchrónna SDRAM.
