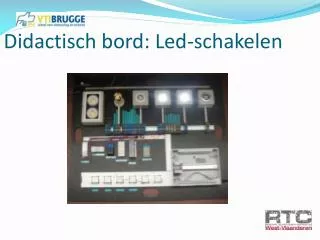

  1. Didactisch bord: Led-schakelen

  2. Oefening 1: LED schakelen armatuur minigrid • Benodigdheden: • Minigrid armatuur (nr 2) • 2 LED voedingen • voeding 1: LED – power 500mA (nr 8) • Voeding 2: LED – power 700mA (nr 12) • 1 NIKO dubbelpolige schakelaar (nr 15)

  3. Oefening 1: LED schakelen armatuur minigrid • 1a: schakel de 2 lampen van de minigrid in serie met de LED – power 500mA

  4. Oefening 1: LED schakelen armatuur minigrid • 1b: schakel de 2 lampen van de minigrid in serie met de LED – power 700mA

  5. Oefening 2: LED oriëntatieverlichting schakelen • Benodigdheden • 2 LED-armaturen (vierkante uitvoering) -> 14V (nr 5 en 6) • LED-power Delta Light 14V (nr 9) • 1 NIKO dubbelpolige schakelaar (nr 15)

  6. Oefening 2: LED oriëntatieverlichting schakelen • 2: Via de LED-power supply worden de 2 LED-armaturen in parallel geschakeld

  7. Oefening 3: LED-strip schakeling • Benodigdheden • NIKO voeding (230V – 24V) = groen toestel • NIKO PWM dimmer 25 (blauw toestel) • NIKO drukknop

  8. Oefening 3: LED-strip schakeling • 3a: LED-strips monteren en connecteren; aansturen met NIKO voeding

  9. Oefening 3: LED-strip schakeling • 3b: LED-strips schakeling uitbreiden met NIKO dimmer en drukknop

  10. Oefening 4: Parathom LED-schakeling E27 • Benodigdheden • LED Parathom (gele lamp E27) • NIKO drukknop • NIKO dimmer (nr 20 in zekeringskast)

  11. Oefening 4: Parathom LED-schakeling E27 • 4a: parathom LED (nr3) schakelen via dubbelpolige schakelaar (nr 13) op 230V

  12. Oefening 4: Parathom LED-schakeling E27 • 4b: uitbreiden met NIKO dimmer (nr 20) in zekeringskast. Geschakeld via drukknop (nr 13)

  13. Oefening 5: LED Power Delta 12V (nr 4) schakelen met dubbelpolige schakelaar, halotronic HTM (nr 13) + uitbreiding met dimmer v(nr 21) • 5a: LED Power Delta 12V (rond wit) schakelen via halotronic HTM OSAM (nr 13) en dubbelpolige schakelaar.

  14. Oefening 5: LED Power Delta 12V (nr 4) schakelen met dubbelpolige schakelaar, halotronic HTM (nr 13) + uitbreiding met dimmer v(nr 21) • 5b: breid deze schakeling uit met de dimmer in de zekeringskast (nr 21)

  15. Oefening 6: LED 230V (nr7) schakelen met dubbelpolige schakelaar (nr 16) + uitbreiden met dimmer (nr 21) • 6a: LED 230 schakelen met dubbelpolige schakelaar

  16. Oefening 6: LED 230V (nr7) schakelen met dubbelpolige schakelaar (nr 16) + uitbreiden met dimmer (nr 21) • 6b: LED 230V schakelen met dubbelpolige schakelaar en dimmer

  17. Vragen? Dank u, voor uw aandacht!
