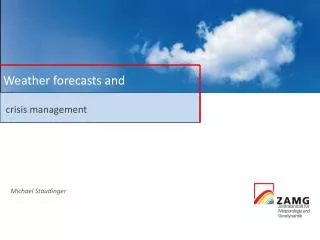

  1. Weather forecasts and crisismanagement Michael Staudinger Zentralanstalt für Meteorologie und Geodynamik

  2. Weather forecasts and crisismanagement Is this a crisis I seebeforeme? Michael Staudinger Zentralanstalt für Meteorologie und Geodynamik

  3. Warningsituations – necessaryInformations Floods source: BH Landeck Precipitation, snowline, groundmoisture, probabilities . . . . Zentralanstalt für Meteorologie und Geodynamik

  4. Warningsituations – necessaryInformations Avalanches snowfall, rain, temperature, wind. . . . Zentralanstalt für Meteorologie und Geodynamik

  5. Warningsituations – necessaryInformations Wind storm Speed, direction, impact, preconditions, behaviour. . . Zentralanstalt für Meteorologie und Geodynamik

  6. Warningsituations Predictability A warningsystemhastobe based on thepredictability ofthe different phenomena Space - time correlation (ECMWF) Zentralanstalt für Meteorologie und Geodynamik

  7. Structureof ZAMG forecasts • Early warning (5 days) • Global models • (ECMWF, NCEP . . .) • Probabilistic • forecasts(EPS) • Climatology • Extreme valuestatistic • Nowcasting (120 min) • Radar • Satelliteimagea • In-situ Measurement • Regional Models • (ALARO, AROME) • INCA • Today, tomorrow • Regional models • (ALARO, AROME) • Probabilistic • forecasts (EPS) • Satelliteimages Zentralanstalt für Meteorologie und Geodynamik

  8. ZAMG Vorhersagen 5 Tage Early warnings (5 days) Zentralanstalt für Meteorologie und Geodynamik

  9. ZAMG Vorhersagen 72h 3 days 22. Juni 2009 – 72h forecast Zentralanstalt für Meteorologie und Geodynamik

  10. ZAMG forecasts 72h 3 days 22. Juni 2009 – 72h forecast 22. Juni 2009 - Analysis Zentralanstalt für Meteorologie und Geodynamik

  11. ZAMG Vorhersagen 48h Today, tomorrow Precipitation Analysis ALARO (5 km) withoutdataassimilation Zentralanstalt für Meteorologie und Geodynamik

  12. ZAMG forecasts 48h Today, tomorrow Precipitation Analysis AROME 2,5 km withdataassimilation Zentralanstalt für Meteorologie und Geodynamik

  13. Météo France, Toulouse ECMWF, Reading ARPEGE global model ECMWF global model RADAR SATELLITS ALARO5 limited area model TOPOGRAPHY ZAMG forecasts – Nowcasting 6h OBSERVATIONS Y. Wang INCA A. Kann → Analyses → Nowcasts → Forecasts HYDROLOGY PRODUCTS WARNINGS Zentralanstalt für Meteorologie und Geodynamik

  14. ZAMG forecasts– Nowcasting 6h Hightdependencyofprecipitation, derivedfromclimatologicalstations with without Zentralanstalt für Meteorologie und Geodynamik

  15. ZAMG Vorhersagen – Nowcasting 6h INCA Model weight Analyse 1 weight ALADIN ECMWF Nowcasting 0 -15 min 0h +02 h +06 h +67 h +72 h Forecast time range Zentralanstalt für Meteorologie und Geodynamik

  16. Nowcastingwithtrafficregulation Radar Radar + INCA data Zentralanstalt für Meteorologie und Geodynamik

  17. Nowcastingwithtrafficregulation Radar Radar + INCA data Zentralanstalt für Meteorologie und Geodynamik

  18. SKKM – Fromsciencetotheuser Flow ofinformation - cooperations user: mayor Companies, Individuals Zentralanstalt für Meteorologie und Geodynamik

  19. SKKM – Fromsciencetotheuser Flow ofinformation - cooperations • users: • Localresponsibles • Mayors • Companies, • Individuals • (Apps etc.) Zentralanstalt für Meteorologie und Geodynamik

  20. ZAMG forecasts A. Schaffhauser K. Stadlbacher Zentralanstalt für Meteorologie und Geodynamik

  21. Standardised European Warnings Zentralanstalt für Meteorologie und Geodynamik

  22. Infrastructure offorecasts LAM, in situ data, … EMI - EuropenMeteorological Infrastructure Media, public Civil Protection forecasting LAM, in situ data, … Media, public forecasting Media, public Civil Protection LAM, in situ data, … Media, public forecasting Media, public Civil Protection regio Media, public Civil Protection regio Media, public Civil Protection regio Media, public Zentralanstalt für Meteorologie und Geodynamik

  23. Warningsandcompetition POD 1 xxxx xxx (future) (now) xxxx xxx FAR Zentralanstalt für Meteorologie und Geodynamik

  24. Warningsandcompetition XXX (competingplayers) POD 1 xxxx XXX xxx (future) (now) xxxx xxx FAR Zentralanstalt für Meteorologie und Geodynamik

  25. GravityMeter 1 Borehole 50 m deep 3 Boreholes 100 m deep Borehole Sensors Seismometer Seismometer Seismometer Seismometer Conrad Observatory Eingang 1.044 m 145 m Tunnel Zentralanstalt für Meteorologie und Geodynamik

  26. GravityMeter 1 Borehole 50 m deep 3 Boreholes 100 m deep Borehole Sensors Seismometer Seismometer Seismometer Seismometer Conrad Observatory Eingang 1.044 m 145 m Tunnel Zentralanstalt für Meteorologie und Geodynamik

  27. Conrad Observatorium – Space Weather Zentralanstalt für Meteorologie und Geodynamik

  28. Conrad Observatorium – Space Weather Zentralanstalt für Meteorologie und Geodynamik

  29. Conrad Observatorium – Space Weather Folgen eines koronalen Massenauswurf: Horizontalkomponente H und Aktivitätsindex K bei magnetischen Sturm Zentralanstalt für Meteorologie und Geodynamik

  30. Conrad Observatorium – Space Weather Folgen eines koronalen Massenauswurf: Horizontalkomponente H und Aktivitätsindex K bei magnetischen Sturm Zentralanstalt für Meteorologie und Geodynamik

  31. Necessaryfuturecooperations Weatherserviceand: More dataproviders: otherservices, private companies, crossboarderdataexchange (radar)Universities, researchinstitutions : developmentofmethods (modelling, impacts, climatemodelling… Operational services: „Multihazard Services“ (Hydro, healthservices, Redcross . . . .) Framework: National ISDR, GEO, GCOS platforms open datapolicies Zentralanstalt für Meteorologie und Geodynamik
