KX-TDA200/100 Rendszer (Ver.2.0)

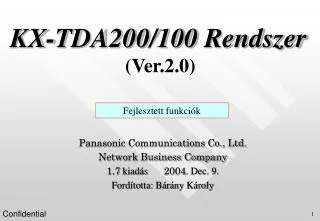

1. KX-TDA200/100 Rendszer(Ver.2.0) Fejlesztettfunkciók • Panasonic Communications Co., Ltd. • Network Business Company • 1.7 kiadás 2004. Dec. 9. • Fordította: Bárány Károly

2. Általános ismertető Általános ismertető Főbb funkciók Újfunkciók & feltételek Rendszerkapacitás növelés Szoftverkompatibilitás Új Hardver Rendszer Diagram

3. Főbb funkciók V1.0 Hálózat(QSIG), Call Center, VoIP Gateway, CTI (CSTA/TAPI), T76xx sorozat, DECTrendszer V1.1 • Digitális XDP & Duplamellékkapacitás MEC -vel • 1 kártyahelyes VoIP Gateway 4csatkártya (Panasonic fejl.) • Új DECT Cella DPT portra V2.0 • IP-GW16 • IP-mellék kártya és IP-rendszerkészülék • Hálózatos DSS • Hívószámkijelzés SLT portra • Külsőszenzor & relé • Hotel funkciófejlesztés (7 funkció) • LCD kijelzés hangpostakezeléshez

4. Új funkciók & feltételek - 1 TDA0920 Funkciók Egyébfeltételek Kiemelt funkciók Hotel Hangp. CTI 16 portos IP-GW(CO) kártya IP PT rendszerkészülék NDSS (Hálózatosközvetlenállomásválasztás) Hívószám kijelzés SLT-re (analógmellék) Külső szenzor Külső relé Ébresztés beállításhangos útmutatással (KX-TVA/TVM) Hangüzenet törlés kijelentkezéskor (KX-TVA/TVM) Bejelentkezés / Kijelentkezésvezérlés Telefonköltség nyomtatáskijelentkezéskor Ébresztés beállítás távvezérléssel SMDR külső Hotel alkalmazásokhoz SMDR(programozható) külső Hotel alkalmazásokhoz LCD kijelzés hangpostakezeléshez (KX-TVA/TVM) Hangposta üzenet számkijelzés az LCD-n (KX-TVA/TVM) CTI fejlesztés PC telefon / PC konzol fejlesztés - DDI Név PC telefon / PC konzol fejlesztés - másolásaz Outlook-ból (nemzetközi kód) ICD-G gomb & ICM gomb CTI funkcióvalbeleértve a PC telefont / PC konzolt O O IP-EXT16 kártya, PT(KX-NT136) EXT-CID kártya, SLT8 EIO4, OPB3 EIO4, OPB3 KX-TVM KX-TVM 6soros_PT MEC KX-T76xx LCD-vel, KX-TVM 6soros_PT, KX-TVM

5. Új funkciók & feltételek - 2 TDA0920 Funkciók Egyébfeltételek Kimenőhívás Bejövőhívás Hold / FWD / TR Egyebek Híváskorlátozás (TRS) tárcsázásfigyelés leidőzítése után Hívó név hozzárendelés az alközpont hálózaton beérkező fővonali hívásokhoz Alközpont hálózaton beérkező fővonali hívások naplózása (incoming log) CLIP átkapcsoláskor Rendszer gyorstárcsázásmemóriabővítés Személyes (mellék) gyorstárcsázásmemóriabővítés Analóg fővonalállapot ellenőrzés Max. 20 Pause (szünet) a 2.tárcsahang előtt Virtuálismellékállomások létrehozása Virtuális (dummy) mellékszámmal hívható fővonali telefonszámok beállítása SMDR 24 órásformátum SMDR hívószám kijelzés módosítás Kimenő üzenet (OGM) felvételi idő bővítés MEC MEC

6. Rendszer kapacitás növelés Slot1 DLC16 16 Mell U.a.mint a bal Slot1 DLC16 16 Mell + 16DXDP U.a.mint a bal Slot2 DLC16 16 Mell U.a.mint a bal Slot2 DLC16 16 Mell + 16DXDP U.a.mint a bal Slot3 DLC16 16 Mell U.a.mint a bal Slot3 DLC16 16 Mell + 16DXDP U.a.mint a bal Slot4 LCOT16 16 CO PRI 30 cs Slot4 DLC16 16 Mell + 16DXDP U.a.mint a bal Slot5 LCOT16 16 CO PRI 30 cs Slot5 LCOT16 16 CO PRI 30 cs 80 port 108 port 144 port 158 port MEC MEC (TDA0105) nélkül, nincsváltozása rendszer kapacitás méretében. MEC (TDA0105) kártyával azalábbi kapacitásokbővülnek: MEC nélkül (TDA0105) MEC kártyával (TDA0105) 1.Portok száma (Ver.1.1) TDA100 80 (108) 144 (158) 160 (216) 288 (316) TDA200 2.Mellékekszáma (Ver.1.1) TDA100 64 128 128 256 TDA200 3. Rendszergyorstár. (Ver.2.0) TDA100 32számj., 1000 db/rendszer 32számj., 1000 db/rendszer + 1000 db/Tenant x 8 TDA200 4. Mellékgyorstárcs. (Ver.2.0) TDA100 32 számj., 10 db/mellék 32 számj., 100db/mellék TDA200 * A mellékszámminden típusúmelléket tartalmazbeleértve az IP-PT-t is. TDA100 konfiguráció: “1.portok száma”

7. Szoftverkompatibilitás MPR / LPR MPR 1.0xx & 1.1xx MPR 2.0xx DLC/DHLC 2.005 Igen Igen TVM nélkül DLC/DHLC 2.008 Igen Igen SLC 1.002 Igen Igen EXT-CID nélkül SLC 2.002 Igen Igen OPB3 1.002 Igen Igen EIO4 nélkül (Relé/Sz.) OPB3 1.006 Igen Igen IPGW4E firmware 1.0, 1.1 Igen Igen NDSS nélkül IPGW4E firmware 1.2 Igen Igen MPR / PC programozószoftver Telepítve MPR 1.0xx & 1.1xx MPR 2.0xx 1.07 Igen Nem 2.0 Nem Igen 1.07 + 2.0 Igen Igen

8. Új Hardver – Bővítő kártyák EIO4 TDA200 4 TDA100 2 4-portoskülsőbemenet/kimenetkártya. (szenzor/relé) Az OPB3 (TDA0190) kártyára szerelhető. (Külsőbemenet/kimenet) KX-TDA0164 EXT-CID TDA200 8 TDA100 4 Hívószám kijelzésaz SLT analógmellékportokon. Az SLC8 (TDA0173) kártyára szerelhető. (Analógmellék hívószámk.) KX-TDA0168 IP-EXT16 TDA200 8 TDA100 4 16-csatornás VoIP mellékkártya. Saját Panasonic protokollt használ, valamint ITU-T G.729a és G.711 CODEC eljárást. (16csat. VoIP mellék) KX-TDA0470 TDA200 4 TDA100 2 IP-GW16 16-csatornás VoIP Gateway kártya. VoIP H.323 V.2 protokollt használ, valamint ITU-T G.729a, G.723.1, és G.711 CODEC eljárást. (16csat. VoIP Gateway) KX-TDA0490 Upgrade SD TDA200 1 TDA100 1 Opcionális SD MemóriakártyaTDA ver.1.0 vagy 1.1 szoftverek bővített 2.0 verzióra történő frissítéséhez, mint azNDSS funkcióés aCTI továbbfejlesztések. (Bővített V2.0 funkciókhoz) KX-TDA0920

9. Új Hardver – Perifériák - 1 6 sor / 24 számj. LCD világítás Csengetés/Üzenet Lámpa Előnye RJ45 RJ45 RJ11 LAN 24 kétszínűLED-es gomb Navigációs gomb TDA PC Távoliirodában, könnyen költöztethető, gazdaságos KX-NT136 (IP-PT) IP hálózaton keresztül csatlakozik. Kezelő felület u.a, mint a T7636-é. Majdnem a teljes T7636 funkciókat tudja. PC-telefon/konzol nem csatlakoztatható. Központprogramozás nemlehetséges.

10. Új hardver – Perifériák - 2 TVM200 TVM50 TVP200 TVP50 Alközpontcsatlakozás VM-Link, DPT port DPT/APT/SLT port DPT/SLT port DPT/APT/SLT port Max. Csatorna szám 12port (24csat.) 6port (6csat.) 6port(12csat.) 2port (2csat.) Max. Postafiók szám 1024 64 1024 32 postafiók Rögzítőeszköz HDD Flash HDD Flash Rögzítésiidő 128 óra 8 óra 32 óra 6 óra Programozás PC Szoftver USB, LAN, Modem PC Szoftver USB, LAN, Modem Hyper Terminal RS232C Hyper Terminal RS232C TVM Sorozat (ÚjHangpostaRendszer) TVM50 A TVP sorozat minden funkciójaésazalábbiújfunkciók: • - Hangpostakezelés LCD-vel (T7636, T7633 vagy T7630 szükséges). • - Üzenetjelzésaz LCD-n (6 soros LCD-s telefon szükséges). • - Ébresztés beállításhangosútmutatással- Hotel alkalmazás • Hangüzenet törléskijelentkezéskor- Hotel alkalmazás (6 soros LCD szükséges.) • E-mail értesítés TVM200

11. Rendszer Diagram - 1 IP-PT PC USB Külső Szenzor/ Külső Relé T7633/36 PC DXDP T7600 DPT T7600 DPT IP hálózat Távoli PC PC Trönk (Telefonvonalak) Analóg / BRI / PRI / T1 / E1 Magán IP hálózat Router Szerver PC PC PC Akku APT DSS SLT DPT DSS DPT PC vagy Printer Kaputelefon & Ajtónyitó CS SLT Vezeték- nélküli telefon PS Háttér-/Tartászene FAX ISDN Telefon Hangszóró Erősítő Hangposta Perifériák Mellékek

12. Rendszer Diagram – 2 PC DLC16 (TDA0172) DLC8 (TDA0171) T7600 DPT LCOT4 (TDA0183) T7600 DPT T7633/36 LCOT16 (TDA0181) LCOT8 (TDA0180) DHLC8 (TDA0170) PS CID/PAY8 (TDA0189) DPT DSS PT-IF CS MSLC16 (TDA0175) Analóg CID8 (TDA0193) SLC16 (TDA0174) SLT SLT DID8 (TDA0182) APT E&M SLC8 (TDA0173) E&M8 (TDA0184) EXT-CID (TDA0168) ISDN BRI PSTN BRI4 (TDA0284) BRI8 (TDA0288) FAX IP-EXT16 (TDA0470) DLC képességek ISDN PRI CSIF4 (TDA0143) CSIF8 (TDA0144) PRI30 (TDA0290CE/CJ) PRI23 (TDA0290) SLT FAX T1 IP-PT PC CTI-LINK (TDA0410) T1 (TDA0187) LAN E1 Hangposta E1 (TDA0188) OPB3 (TDA0190) CS PS DPH4 (TDA0161) DPH2 (TDA0162) IP-GW4 (TDA0480) IP-GW4E (TDA0484) LAN Magán Router IP hálózat Cordless Cordless Kaputelefon & Ajtónyitó EIO4 (TDA0164) IP-GW16 (TDA0490) PC Szerver PC telefon telefon Akku ECHO16 (TDA0166) PSU-S/M/L TDA0108/0104/0103 Külső Szenzor / Külső Relé SMDR MSG4 (TDA0191) Szerver PC Hangszóró PC MPR Erősítő MEC (TDA0105) RMT (TDA0196) Rádió

13. Főbb funkciók Főbb funkciók

14. 16 portos IP-GW kártya - 1 - Modell szám:KX-TDA0490. - 16csat. IPGW kártyaegy TDA100/200 kártyahelyet foglal. Csatlakozás: Ethernet 10/100BaseT (autom.felismerés) LED-ek - Status, Link, Data, Online, Alarm & Busy - G729a/G723.1/G711 - T.38 (FAX) mód nemtámogatott (FAX = G711) - Programozás Web böngészővel (angol nyelvű felület) - 100% híváskompatibilitása TDA0484/3480 között - Együttműködésa TDA0480-al: Csak bejövő/kimenő hívásés CLIP. - Együttműködésmásgyártókeszközeivel : Nem garantált. - Teljesítmény faktor: 0.

15. 16 portos IP-GW kártya - 2 Kompatibilitás Akompatibilitásaz IPGW4 (TDA0480), IPGW4E (TDA484), IPGW16 (TDA0490) és a TDA30 IPGW4 (TDA3480) között:

16. 16 portos IP-GW kártya - 3 Együttműködés Azegyüttműködés az IPGW4 (TDA0480), IPGW4E (TDA484), IPGW16 (TDA0490) és a TDA30 IPGW4 (TDA3480) között:

17. IP PT mellék (Előnyök 1) Router LAN Az IP mellék előnyei Két fajta vezetékezés szükséges. Egy fajta vezetékezés szükséges. Router LAN IP-PT Az egységes vezetékezésgazdaságosabb.

18. IP PT mellék (Előnyök2) Programozás nem szükséges Egyszerű & Gyors mozgatás Az IP mellék előnyei Normál mellék IP mellék Slot:301 Port:02 Slot:201 Port:01 LAN Központprogramozást igényel. Csakátmozgatás EXT.201 EXT.201? EXT.201 EXT.201 Költözés IP-PT IP-PT

19. IP PT mellék (Előnyök3) Társ iroda Társ iroda Fő iroda Fő iroda PBX PBX PBX Magán IP hálózat Bérelt Router Router vonal LAN LAN IP-PT IP-PT Az IP mellék előnyei A társirodában nem szükséges külön alközpontot felszerelni.

20. IP PT –1 (példa konfiguráció) Társiroda • Példa konfiguráció • Az IP-PT(KX-NT136) funkciók hasonlóak a KX-T7636 funkciókhoz. Kivéve: OHCA, USB csatl., 12CO gombkieg., Digitális XDP, ésHordozható (Walking) mellék. Főiroda Magán IP hálózat IP-PT IP-EXT16 LAN IP-PT Másodlagos Ethernet Port IP-PT (DHCP Szerver) PC Elsődleges Ethernet Port

21. IP PT –2 (Szükséges eszközök) Szükséges eszközök - IP-EXT16 kártya szükséges. -DHCP (Dynamic Host Configuration Protocol) szerver használatát nem támogatjaaz IP-EXT16 kártya. Az IP-EXT16 kártya IP címét manuálisan kell beállítani. - Kábel: 100 BASE-TX Category 5 vagyfelette. - Tápellátás: Power-over-Ethernet (PoE) vagyKX-A237 AC Adaptor szükséges. • Megj.:Az alábbi funkciók nemhasználhatók: • OHCA, USB csatlakozás, 12CO gomb csatlakozás, Digitális XDP, ésHordozható (Walking)mellék IP-PT nem használhatóaz alközpontfelprogramozására.

22. IP PT –3 (IP-EXT. kártya programozás) Programozásmenete 1.lépés 2.lépés 3.lépés IP-EXT. kártya IP cím kijelölése manuálisan IP-PT telefon IP cím beállítás IP-PT regisztrálás IP cím & Subnet mask (GW cím IP-PT-hez) * Ha szükséges (lásd IP-PT7.oldal) 1. Configuration 1. Slot 2. System 14. IP Extension Setting IP-EXT16 Property

23. IP PT –4 (IP-PT programozás) Menu Please first setup ! Menu OK [ENTER] Network PBX IPL Start… Now Loading VLAN Maintenance STORE EXIT CONT ENTER Programozásmenete 1.lépés 2.lépés 3.lépés IP-EXT. kártya IP cím kijelölése manuálisan IP-PT telefon IP cím beállítás IP-PT regisztrálás Elindításkor 2. “Enter” nyomásaaz 1. indításkor vagy 1. Tápcsatlakozt. 3. “Network” kiválasztása 2. “Set-up” választása 2. indítástól LCD kijelzés 2., Az 1. indításkor 3. Menüválasztás 1. Elindítás 2.,A 2. indítástól Searching… Setup

24. IP PT –5 (IP-PT programozás) Menu DHCP Enable Disable Network PBX IP Address ? IP Address PBX 0. 0. 0. 0 VLAN 192.168. 0.100 Subnet Mask Maintenance 0. 0. 0. 0 EXIT CLER ENTER STORE EXIT CONT ENTER NEXT EXIT ENTER Programozásmenete 1.lépés 2.lépés 3.lépés IP-EXT. kártya IP cím kijelölése manuálisan IP-PT telefon IP cím beállítás IP-PT regisztrálás DHCP Szerverrel (Automatikusbeállítás: IP cím, Subnet mask, IP-PT Default GW) 6. IP-EXT16 kártya IP-cím megadása 4. DHCP: Enable 5. “PBX” kivál. 7. Store LCD állapot 4. 5. 6.

25. IP PT –6 (IP-PT programozás) Menu Network DHCP Enable Disable PBX IP Address ? PBX IP Address VLAN 192.168. 0.100 192.168.0.101 Maintenance Subnet Mask EXIT CLER ENTER STORE EXIT CONT ENTER 255.255.255. 0 NEXT EXIT ENTER Programozásmenete 1.lépés 2.lépés 3.lépés IP-EXT. kártya IP cím kijelölése manuálisan IP-PT telefon IP cím beállítás IP-PT regisztrálás DHCP Szerver nélkül 4. DHCP: Disable 5. “IP-Address” kivál. 6. IP-PT IP-címének megadása 8. Subnet mask megadása 7. “Subnet mask” kivál. * 9. “Default GW” kivál. *10. Default GW IP-cím megadása 12. IP-EXT16 kártya IP-cím megadása 11. “PBX” kivál. 13. Store LCD status 4. – 8. 11. 12.

26. IP PT –7 (IP-PT programozás) DHCP Enable Disable Default Gateway 192.168. 0. 1 PREV EXIT ENTER Programozásmenete 1.lépés 2.lépés 3.lépés IP-EXT. kártya IP cím kijelölése manuálisan IP-PT telefon IP cím beállítás IP-PT regisztrálás DHCP Szerver nélkül Főiroda Társiroda Router Router Magán IP hálózat Gateway: 192.168.0.1 Gateway:10.75.0.1 IP-EXT16 IP-PT LAN IP-PT PC

27. IP PT –8 (IP-PT regisztrálás az alközponton) UNREGISTERED TO SERVER Registration OK[ENTER] 30 SEP. 11:09AM FRI PROG INFO RING MENU Programozásmenete 1.lépés 2.lépés 3.lépés IP-EXT. kártya IP cím kijelölése manuálisan IP-PT telefon IP cím beállítás IP-PT regisztrálás Kivál.: ON Regisztráció:Start IP-PT LCD kijelzésátváltalapállapotra. 1. Configuration 15. IP-Extension Port Elfogadás: OK

28. IP PT –9 Virtuális LAN Szükséges Információ Helyi iroda Távoli iroda IP-PT mell.101 IP-PT mell.102 IP-PT mell.103 IP-PT mell.104 IP-PT IP cím 192.168.0.101 192.168.0.102 10.75.0.103 10.75.0.104 Subnet Mask cím 255.255.255.0 255.255.255.0 Default Gateway cím 192.168.0.1 10.75.0.1 IP-EXTkártya cím 192.168.0.100 VLAN ID 1 VLAN Name : Sales ID : 1 Port on VLAN: 1-4 Tagged VLAN: Null PHY. Port 1 2 3 4 5 6 VLAN No. 1 1 1 1 2 2 VLAN(L2 Switch) VLAN ID beállítása szükséges az IP-PT-hezésa VLAN-hoz (L2 Switch).

29. IP PT –10 Virtuális LAN Magán Menu VLAN Primary port Enable Disable IP hálózat Network PBX Primary port VLAN ID 1 VLAN Secondary port (TO PC) VLAN Priority Maintenance 7 EXIT ENTER STORE EXIT CONT ENTER Router L2 switch konfiguráció VLAN Name : Sales ID : 1 Port on VLAN: 1-4 Tagged VLAN: Null PHY. Port 1 2 3 4 5 6 VLAN No. 1 1 1 1 2 2 L2 Switch Gateway:10.75.0.1 Gateway: 192.169.0.1 Társiroda Főiroda VLAN ID = 1 VLAN ID = 1 IP-EXT16 LAN VLAN ID = 1 VLAN ID = 1 IP-PT IP-PT VLAN ID = 1 LCD kijelző: VLAN ID = 1

30. NDSS (Hálózatosközvetlenmellékválasztás) TDA0920 szükséges. QSIG, VoIP Előnye 302 Hálózat Monitor Monitored PBX PBX 303 Sötét = Szabad Nyomás = Mellék hívása Piros = Foglalt, DND (trunk) KX-TDA0920 304 KX-TDA0920 303 304 302 Szükséges Szükséges Központikezelő • Az NDSS gombhoz egy társalközpontmellékszámarendelhető. • A funkciómellékszámos és alközpontkódos számozási tervnél is működik. • Mellékállomás állapot kijelzésre,hívásravagy átkapcsolásra használható. • Csak egy TDA-nlehet beállítani azNDSS kijelzést (Monitor PBX). • Maximum 32 melléket lehet megfigyelniaz alközpont hálózaton. • A Monitor PBXbármelyik mellékére lehet NDSS gombot kijelölni. • A Monitor és Monitored központokbaKX-TDA0920szoftver kell. • (Monitor: megfigyelő; Monitored: megfigyelt) Szabad Foglalt Központikezelő

31. NDSS – 2 ID=1 Monitor PBX ID=2-8 Monitored PBX TDA0920 ID=0 (alap) Normál PBX ID=4 szükséges. Megfigyeltmell. * Lásd ID=3 PRG Megfigyeltmell. 1 QSIG, VoIP ID=2 hálózat ID=0 Megfigyeltmell. ID=0 ID=0 ID=0 ID=0 ID=1 ID=0 ID=0 Központikezelő Hálózatos alközpont azonosító(PBX ID) Mindegyik TDA100/200 V2.0-nakvanhálózatos azonosítója(PBX ID). ID: nincsEgyéb PBX V2.0 előtti, TDA30, TD500 ID: 2-8 Monitored PBX Egyedi azonosítókat kell használni. V2.0 vagyfelette ID: 1 Monitor PBX Csak egy leheta hálózaton. V2.0 vagyfelette ID: 0 (alap) Normál PBX Se nem „Monitor PBX”, se nem„Monitored PBX”. Ha QSIG-en továbbítállapot információt a megfigyelt mellékekről: szoftver V2.0 vagyfelette kell.

32. NDSS – 3 VoIP Q-SIG esetén IPGW slot1-ben 402 fogl. IPGW slot3-ban TDA0920 IPGW slot6-ban szükséges. ISDN (PRI, BRI) Q-SIG esetén ID=3 ON OFF * lásd * lásd * lásd Állapot Info: IP Routing Table ID=3 PRG PRG PRG Központikezelő = 102 Megfigyelt mell. Adat küldő IPGW Slot szám = slot3 5 3 2 NDSS adat továbbítás Hálózatiadat továbbítás VoIP ISDN : Enable Igen (ON) : küldés ID=2 Nem (OFF) : fogadás ID=0 ID=0 ID=0 * Q-SIG port alapúbeáll. Megfigyeltmellék IP hálózat ID=0 402 VoIP Q-SIG ON OFF 103 ISDN Q-SIG ISDN Q-SIG 102 ID=1 OFF ON OFF ON OFF ON OFF ON 302 Központikezelők ISDN Q-SIG ISDN Q-SIG ISDN Q-SIG 101 Szab.Fogl. Szab.Fogl. Állapotinformációtovábbítás Fel kell építeni azállapotinformációsadatok továbbítási útvonalát. 402 Busy 402 fogl. 302 fogl. 302 Busy

33. NDSS – 4 102 No. Melléknév referencia Hálózati PBX ID 302 2 001 002 402 3 TDA0920 003 szükséges. ID=1 402 032 * Lásd ID=3 PRG 101 Megfigyelt mellék 302 Központikezelők 4 QSIG, VoIP ID=2 hálózat Megfigyeltmellék Network Ext. No. # * 7 8 4 or C.Tone NDSS NDSS Megfigyelthálózati mellékektáblázata Megfigyeltmellékek Max. 32 mellék * Csak a „Monitor PBX”-en Megfigyelés indítása & megfigyelés befejezése Az NDSS funkció elindul. * Bármelyik mellékről lehet. Indítás Befejezés * Csak a manager mellékről lehet.

34. NDSS – 5 TDA0920 szükséges. Feltételek • A „Monitor” és „Monitored” központokbaKX-TDA0920szoftver kell. • Az IP-GW4E(TDA0484) szoftver (nem az LPR) verzió1.2 vagyfelette legyen. • Egyedi hálózatosközpont azonosítókat (PBX ID:1-8)kell használni. • A megfigyelés megállítható a„Monitored PBX”-ena PC programozó szoftverrel. • Az NDSS nem működik PC-telefon / PC-konzol alkalmazáson. • A lementett DSYS állomány nem tartalmazza a teljes NDSS konfigurációt. ( * Teljes „Reset” esetén az NDSS beállításokat újra kell ellenőrizni / programozni a DSYS visszatöltése után is. ) IP-GW4E szoftver frissítés (1) Csatlakozzon az internet böngészővelaz IP-GW4E-hez (nema PC programozószoftverrel.) (2) Jelentkezzen be az IP-GW4E-rea következő névvel: Installer, jelszóval: Installer. (3) Váltsa át a kártya állapotot “RUN”-ról “STOP”-ra. (4) Frissítse a kártya szoftvert a kézikönyvben leírtak szerint. (3.3 fejezet :Data Management).

35. NDSS – 6 TDA0920 szükséges. PRG PRG PRG PRG 1 2 3 4 A programozásmenete - 1 Hálózatos alközpont azonosító kijelölés (Network PBX ID) NDSS adat továbbítás VoIP  ISDN Csak ID = 2 – 8 esetén ISDN  VoIP Csak ID = 1 esetén * A PBX(ID=0) ezt az irányt nem tudja. NDSS adatoktovábbítási kisérleteinek száma. NDSS adattovábbítás gyakoriságaa IPGW v. PRI kártyáról. Állapot Info: Routing Table Az egyikközponti kezelőmellékszáma. Az IPGW kártyahely száma, amelyikről adatokat küld a központi kezelő(k)höz. Hálózaton megfigyeltmellékektáblázata Max. 32

36. NDSS – 7 TDA0920 szükséges. PRG 5 Hálózatiadat továbbítás Igen (ON) : küldés Nem (OFF) : Fogadás A programozásmenete - 2 Adattovábbításiirány Q-SIG-n keresztül ISDN (PRI, BRI) Q-SIG esetén ON OFF * Q-SIG port alapúbeállítás

37. Hívószám kijelzés SLT analóg melléken - 1 Visszahíváshoz (Programozható) Max. 16 számjegy (0, 9) + 12345678 Hívószám : 12345678 PSTN Előnye EXT-CID 302 SLC8 302 Hívó azonosítás, egyszerűvisszahívás Hívószám kijelzésküldése az SLC8 portokrakapcsolt hívószámkijelzős készülékekre. Csak FSK (ETSI és Bellcore) jelzésrendszerben. Max. 16 számjegy. Fővonal elérésikód hozzáadása a hívószámhoz, visszahívási célra. (programozható) TDA0173 (SLC8)ésTDA0168 (EXT-CID)kártyaszükséges. FSK, DTMF, egyéb csak FSK (0,9) 12345678 302

38. Hívószám kijelzés SLT analóg melléken - 2 SLT cseng.megáll ésújraindul CID:12345678 302 Bejövő hívás TR Fogadásés átkapcsolás 302 Kézibeszélő letétele 12345678 12345678 Hívószám kijelzés működése (csak bejelentés nélküli)átkapcsoláskor Feltételek - Hívószám küldése az 1.és a 2.csengetés között. - Bejövő hívás napló (Incoming Log)információnem jeleníthető meg az SLT-n. - TDA0168(EXT-CID) kiegészítő kártya kell a TDA0173(SLC8)-ra. - TDA0173 (SLC8) LPR szoftver verzió 2.002 vagyfelette legyen. - Egy EXT-CID kártya 8 portot kezel. (Az SLC8 minden portja alkalmashívószám kijelzés küldésre.) - A TDA rendszerben lévő minden SLC8 kártyára szerelhető EXT-CID kiegészítő kártya.

39. Hívószám kijelzés SLT analóg melléken – 3 Programozás menete - 1 Időzítés beállítás: 0-15 Hívószám kijelzésküldés: Engedélyezés/Tiltás Fővonal eléréskód hozzáadás: Engedélyezés/Tiltás

40. Hívószám kijelzés SLT analóg melléken - 4 Programozás menete - 2 Hívószám módosító táblázat - módosítotthívószám küldés az SLT port-ra SLC8 Property EXT-CID kártya telepítés ellenőrzése

41. Hívószám kijelzés SLT analóg melléken – 5 magas prioritás alacsony Kijelzési sorrend FSK hívószám vétel esetén Az FSK hívószám kijelzés tartalmazhatspeciális információkat, mint„privát”, „körzeten kívűl”. TDA fogadja Eredmény “private” vagy “out of area” “private” vagy “out of area” kijelzés. “long distance” “long distance” kijelzés. Egyéb esetben Hívószámés Névkijelzés.

42. Külső szenzor - 1 Ha egy külső eszközaktiválja a szenzort, a következő 3 esemény történik: (1) Szenzor híváscsengetés egy előre programozottmelléken. (2)SMDR nyomtatás (3)CTI parancs (3rd party) Aszenzor híváscélállomásalehetPT, SLT,PS, vagy ISDN mellék,de nem lehet ICD-csoport. - Ha szenzor hívásérkezik egy mellékre, akkor: A PT kijelzőn megjelenika szenzor port-hoz előre programozott név.[5.5] Megkülönböztetettcsengőhang hallható (programozható: tripla, dupla, stb.) [2.8.3] - Speciális tárcsahang (Dial Tone 3) hallható a hívásra válaszolómelléken. - Ha senki nem válaszol, akkor a szenzor hívás az előre programozott idő utánmegáll [2.4.3].

43. Külső szenzor - 2 Időzítések Akülsőszenzor időzítési paramétereita PC programozó szoftverben az OPB3 kártyára kattintva lehet beállítani (1.Configuration – 1.Slot). Input Signal Decision Time =Késleltetési idő amellékcsengetése előtt. Input Signal Detection Reopening Time =Szenzor érzékelést követővárakozási idő, amelynek letelte után veszi ismét a jeleket.

44. Külső szenzor - 3 Csatlakoztatási diagram A szenzor áramkör táplálását az EI04 kártya biztosítja az alábbi diagram szerint.Minden szenzorhoz külön “sensor” és “common” vezeték tartozik az EI04 kártyán. A TDA akkor érzékeli a szenzor áramkör zárását, ha az ellenállás 100 Ohm alá csökken.

45. Külsőrelé Mellék(ek)ről funkció szám beütésével aktiválható relé külső eszközökvezérléséhez (be/ki).Szolgáltatási osztály (COS) alapon programozhatóennek a funkciónak az elérhetősége. A relé az előre programozott időtartamra aktiválható a funkció szám beütésével [5.4]. A relé normál állapotban nyitott. A maximáliskapcsolhatófeszültség: 24VDC(1A) 30VAC(1A)

46. Hotel funkció Hotel funkció

47. Hotel - 1 KX-TVM200 vagy TVM50 - Ébresztés beállításhangosútmutatással (KX-TVA/TVM) - Hangüzenet törléskijelentkezéskor, Automatikusan(KX-TVA/TVM) 6 soros LCD-s PTkell a Hotel szolgáltatás kezelőhöz - Bejelentkezés / Kijelentkezésvezérlés - Telefon költségnyomtatáskijelentkezéskor “Ébresztés 07:30-kor.” KX-TDA200 vagy TDA100 • Ébresztés beállítás távolról - SMDR külsőHotel alkalmazásokhoz • Programozható SMDR külső Hotel alkalmazásokhoz KX-T7636

48. Hotel - 2 Kezelés Programozás Bejelentkezés Check in Hotel kezelőmellék „Check in”gomb Check in + szobasz. (Melléksz.) Ébresztés beáll. távolról Dial *76*1 + szobasz. + idő Check out Automatikushangüzenet törlés *”Check out” gomb Automatikus telefon költség nyomtatás *Fejléc / Lábléc Check out + szobasz. (melléksz.) + Nyomtatás / Igen *Check in / Check out *Költség: Haszon/Adó *Telefon / Minibar / Egyebek *Telefon költség *Adó tétel: telefon /minibar/egyebek *Ébresztéskezdés / válasz / nincsválasz Kijelentkezés *Üzenet nyomtatás *Programozottüzenet

49. Hotel - 3 (Bejelentkezés) Check-out: Letettállapot Check-out gomb Enter Mellék számv. DSS Enter - Bejelentkezés / Kijelentkezésvezérlés 6 soros LCD-s PTkell a Hotel szolgáltatás kezelőhöz Check-in: Letettállapot Check-in gomb Enter Mellék szám v. DSS Enter
