  1. Pertemuan 14Hidrograf Matakuliah : S0634/Hidrologi dan Sumber Daya Air Tahun : 2006 Versi :

  2. Learning Outcomes Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu : • Mahasiswa dapat menghubungkan karakteristik aliran yang berupa muka air dan debit dengan waktu

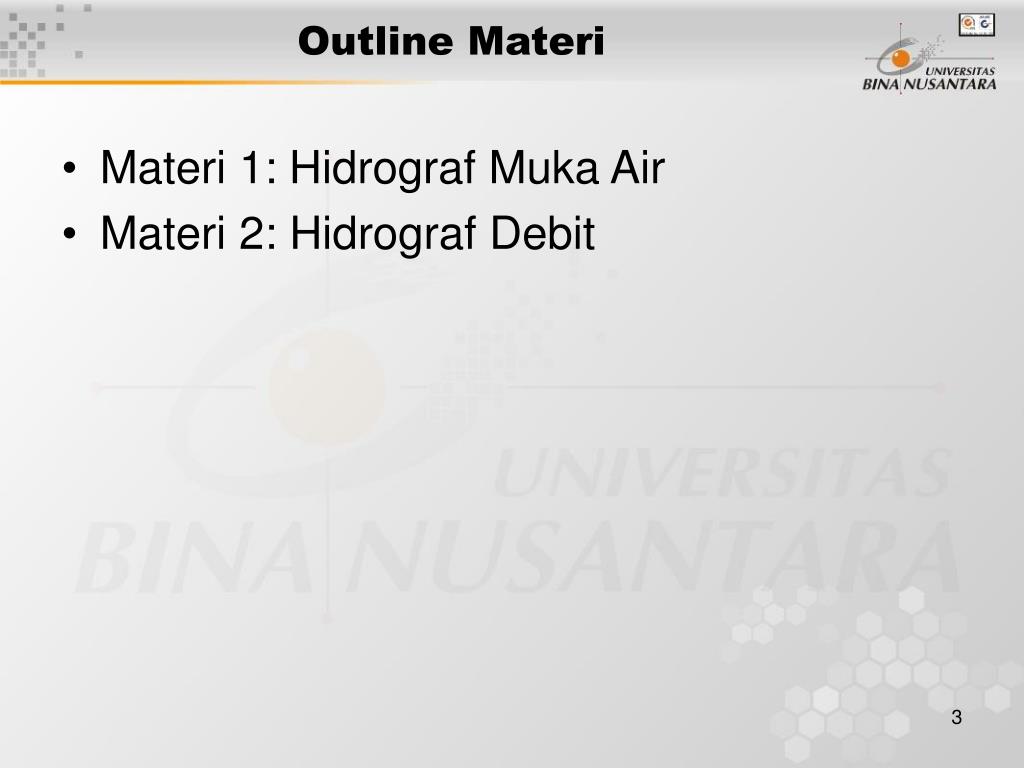

  3. Outline Materi • Materi 1: Hidrograf Muka Air • Materi 2: Hidrograf Debit

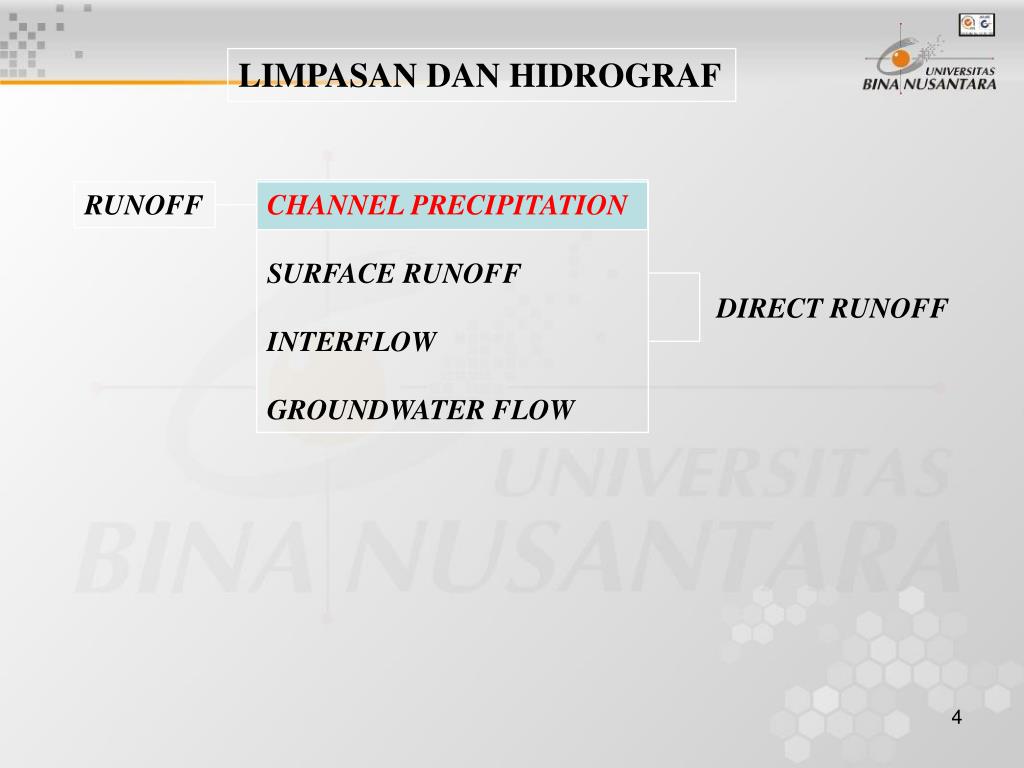

  4. LIMPASAN DAN HIDROGRAF RUNOFF CHANNEL PRECIPITATION SURFACE RUNOFF INTERFLOW GROUNDWATER FLOW DIRECT RUNOFF

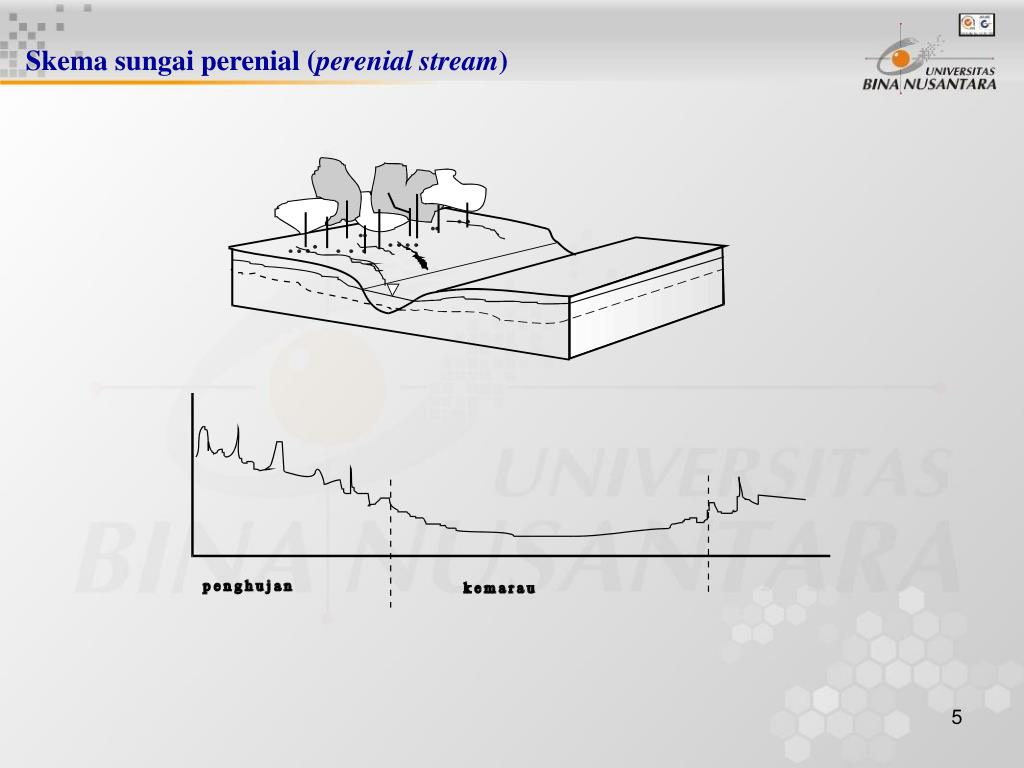

  5. Skema sungai perenial (perenial stream)

  6. Skema sungai intermiten (intermitten streams)

  7. Skema sungai epimeral (ephimeral streams)

  8. PERKIRAAN LIMPASAN 1. SIFAT DAN TUJUAN PERANCANGAN SECARA UMUM. 2. KEMAMPUAN, KETELITIAN, MODEL YANG TERSEDIA. 3. KUALITAS DAN KUANTITAS DATA YANG TERSEDIA. 4. KETERSEDIAAN SUMBERDAYA MANUSIA CACHMENT SYSTEM 1. LINEAR TIME INVARIANT 2. NON LINEAR TIME INVARIANT 3. LINEAR TIME VARIANT 4. NON LINEAR TIME VARIANT

  9. HORTONIAN OVERLAND FLOW hujan limpasan permukaan infiltrasi (kehilangan) 1. lengkung infiltrasi 2. indeks PHI 3. koefisien limpasan

  10. LENGKUNG INFILTRASI hujan efektif = INDEKS PHI (PHI INDEX) indeks PHI limpasan langsung aliran dasar

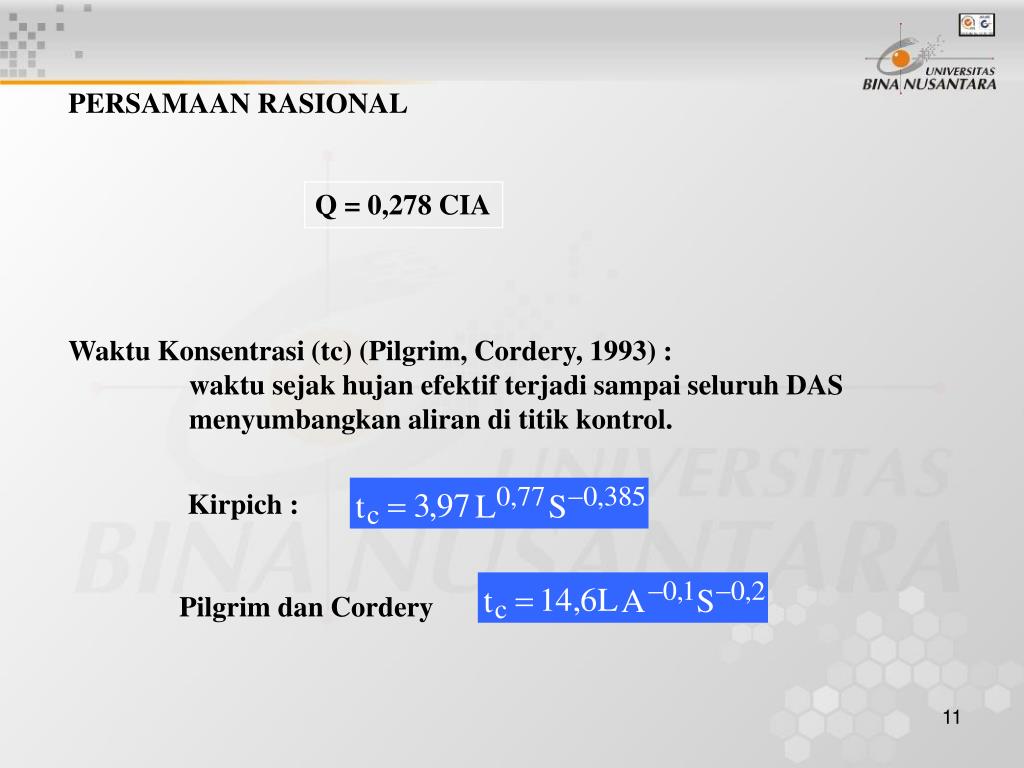

  11. PERSAMAAN RASIONAL Q = 0,278 CIA Waktu Konsentrasi (tc) (Pilgrim, Cordery, 1993) : waktu sejak hujan efektif terjadi sampai seluruh DAS menyumbangkan aliran di titik kontrol. Kirpich : Pilgrim dan Cordery

  12. Tiga kemungkinan yang terjadi : 1. Apabila lama hujan (duration) lebih pendek dari tc maka debit maksimum belum dapat terjadi. 2. Apabila lama hujan sama dengan tc, maka debit maksimum terjadi pada saat tc dan waktu resesi juga sama dengan tc. 3. Apabila lama hujan lebih panjang dari tc, maka debit maksimum terjadi pada saat tc, kemudian debit tetap selama selisih waktu antara lama hujan dan tc, dan waktu resesi sama dengan tc.

  13. HIDROGRAF (hydrograph) HUBUNGAN KARAKTERISTIK ANTARA SALAH SATU UNSUR ALIRAN DENGAN WAKTU ( merupakan tanggapan menyeluruh /integral response DAS terhadap masukan tertentu ) * hidrograf muka air (stage hydrograph) * hidrograf debit (discharge hydrograph) * hidrograf sedimen (sediment hydrograph) * hidrograf kecepatan (velocity hydrograph) * hidrograf polutan (polutant hydrograph)

  14. puncak (crest) sisi naik (rising limb) sisi resesi (recession / depletion limb) . . waktu (t) HIDROGRAF

  15. SISI RESESI (single linear reservoir) Edelman , van Dam

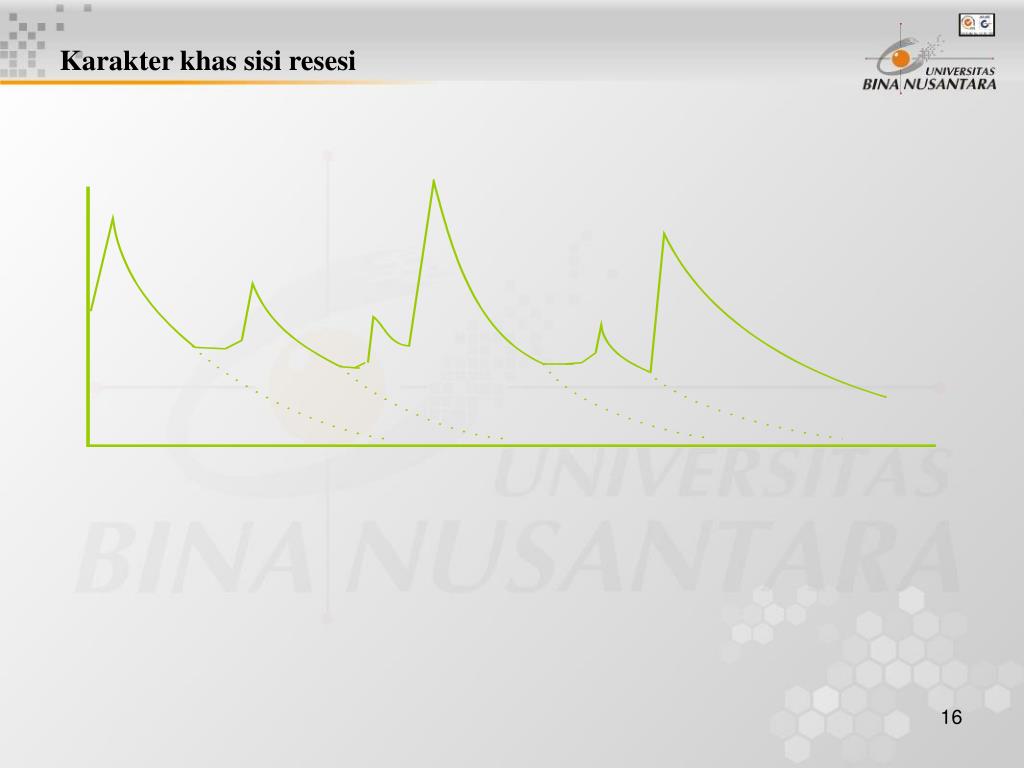

  16. Karakter khas sisi resesi

  17. Beberapa cara pemisahan aliran dasar A-D Straight line Method A-B-D Fixed Base Length A-B-C-D Variabla Slope Method

  18. Linsley (1958) dengan : T = waktu dalam hari A = luas DAS dalam mil persegi. Sri Harto (1993) (kondisi di P. Jawa) dengan : T = waktu, dalam jam L = panjang sungai utama, dalam km

  19. SISTEM DAS ( catchment system ) 1. SISTEM LINEAR TIME INVARIANT 2. SISTEM LINEAR TIME VARIANT 3. SISTEM NONLINEAR TIME INVARIANT 4. SISTEM NONLINEAR TIME VARIANT

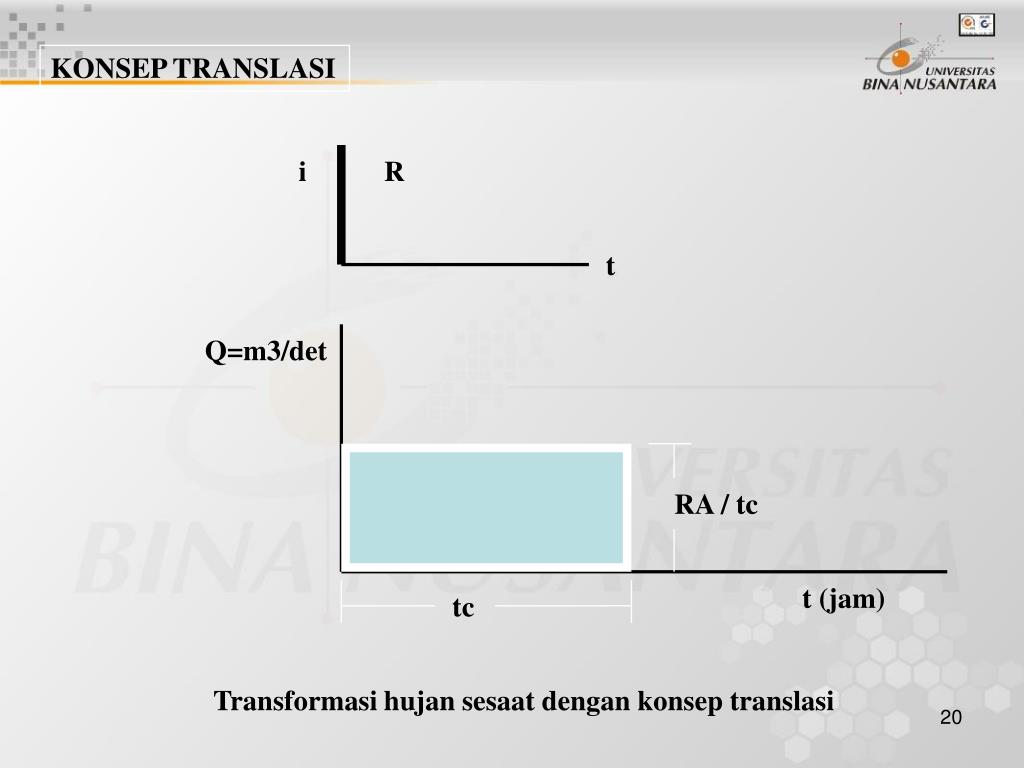

  20. KONSEP TRANSLASI i R t Q=m3/det RA / tc t (jam) tc Transformasi hujan sesaat dengan konsep translasi

  21. Q (m3/det) t ( jam)

  22. TRANSFORMASI HUJAN MENERUS DENGAN TRANSLASI i dt i.dt.Am/ t i.A t ( jam) tc

  23. TRANSFORMASI HUJAN MENERUS DENGAN KONSEP TRANSLASI i t ( jam) t ( jam)

  24. Transformasi hujan sesaat dengan konsep tampungan h0 Q0 t ( jam )

  25. KONSEP TAMPUNGAN ( STORAGE ) Qdt+Adh = 0 atau apabila syarat batas t=0, nilai h = h0, maka c=h0

  26. Transformasi hujan menerus dengan konsep tampungan dt t ( jam )

  27. Transformasi hujan durasi (t) dengan konsep tampungan t ( jam ) t ( jam )

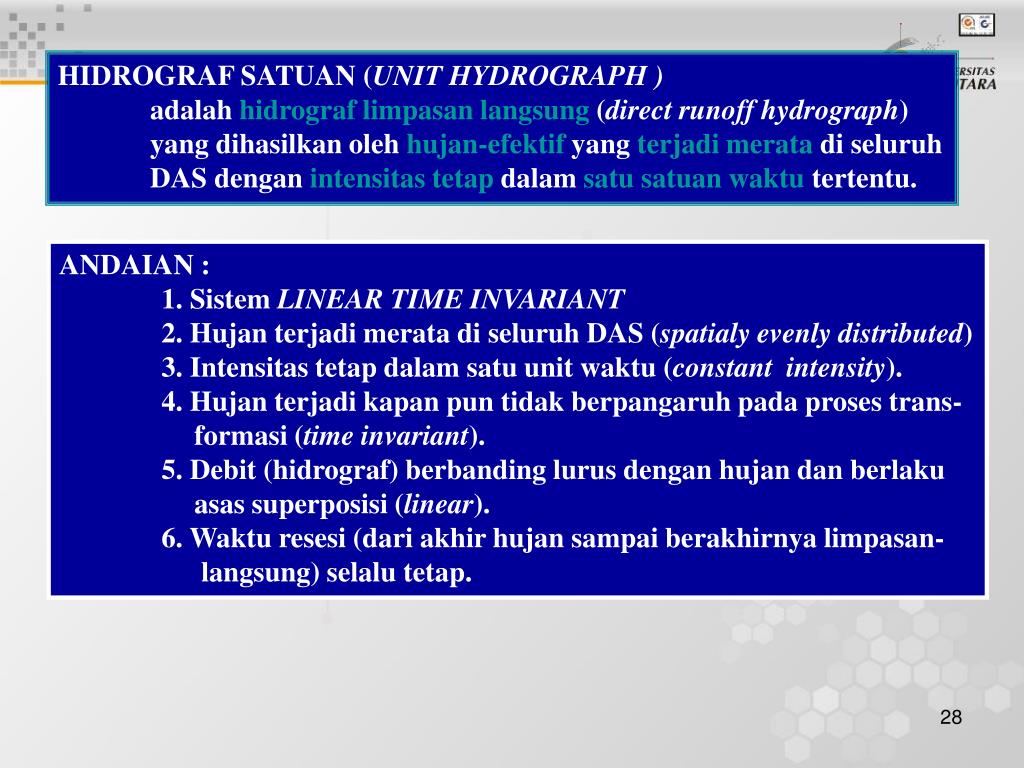

  28. HIDROGRAF SATUAN (UNIT HYDROGRAPH ) adalah hidrograf limpasan langsung (direct runoff hydrograph) yang dihasilkan oleh hujan-efektif yang terjadi merata di seluruh DAS dengan intensitas tetap dalam satu satuan waktu tertentu. ANDAIAN : 1. Sistem LINEAR TIME INVARIANT 2. Hujan terjadi merata di seluruh DAS (spatialy evenly distributed) 3. Intensitas tetap dalam satu unit waktu (constant intensity). 4. Hujan terjadi kapan pun tidak berpangaruh pada proses trans- formasi (time invariant). 5. Debit (hidrograf) berbanding lurus dengan hujan dan berlaku asas superposisi (linear). 6. Waktu resesi (dari akhir hujan sampai berakhirnya limpasan- langsung) selalu tetap.

  29. Transformasi dengan hidrograf-satuan R1 R2 R3 X1 X2 X3 X4 Akibat R1 Akibat R2 Akibat R3 R1X1 R1X2 R1X3 R1X4 R2X1 R2X2 R2X3 R2X4 R3X1 R3X2 R3X3 R3X4 Hidrograf A B C D E F

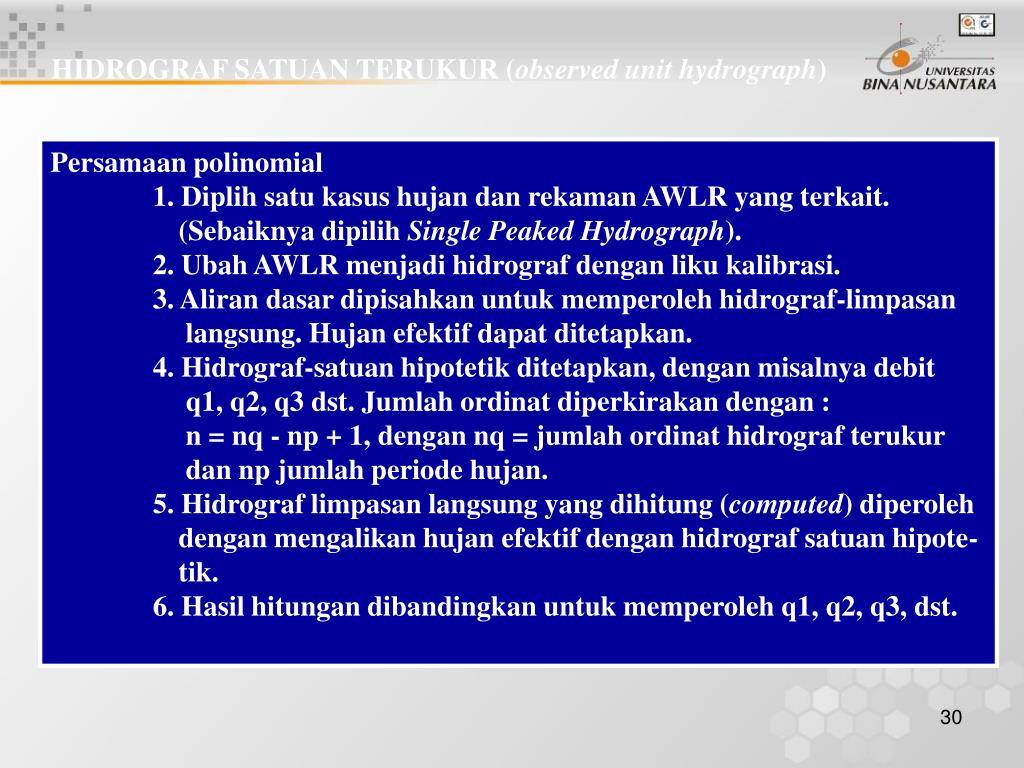

  30. HIDROGRAF SATUAN TERUKUR (observed unit hydrograph) Persamaan polinomial 1. Diplih satu kasus hujan dan rekaman AWLR yang terkait. (Sebaiknya dipilih Single Peaked Hydrograph). 2. Ubah AWLR menjadi hidrograf dengan liku kalibrasi. 3. Aliran dasar dipisahkan untuk memperoleh hidrograf-limpasan langsung. Hujan efektif dapat ditetapkan. 4. Hidrograf-satuan hipotetik ditetapkan, dengan misalnya debit q1, q2, q3 dst. Jumlah ordinat diperkirakan dengan : n = nq - np + 1, dengan nq = jumlah ordinat hidrograf terukur dan np jumlah periode hujan. 5. Hidrograf limpasan langsung yang dihitung (computed) diperoleh dengan mengalikan hujan efektif dengan hidrograf satuan hipote- tik. 6. Hasil hitungan dibandingkan untuk memperoleh q1, q2, q3, dst.

  31. Skema penurunan hidrograf-satuan terukur masukkan HS hipotetik bandingkan Hidrograf-limpasan-langsung terukur

  32. CARA COLLINS 1 s/d 3 sama dengan cara sebelumnya 4 Tetapkan hidrograf-satuan hipotetik dengan debit sebarang. 5 Hitung hidrograf nya dengan semua hujan kecuali hujan maksimum. 6. Hasil hitungan tsb adalah hidrograf limpasan langsung dengan hidrograf satuan hipotetik dan semua hujan dikurangi dengan hidrograf akibat hujan maksimum. 7. Kurangkan hasil langkah (6) dari hidrograf limpasan langsung terukur, hasilnya adalah hidrograf yang ditimbulkan oleh hujan maksimum. 8. Apabila hidrograf yang diperoleh dalam langkah (7) dikalikan dengan 1/Rmax, yang diperoleh adalah hidrograf-satuan yang baru. 9. Apabila HS terakhir ini dibandingkan dengan HS sebelumnya berbeda banyak, langkah 5 dst diulangi dengan HS terakhir. Bila perbedaan kecil, HS terakhir adalah HA yang dicari.

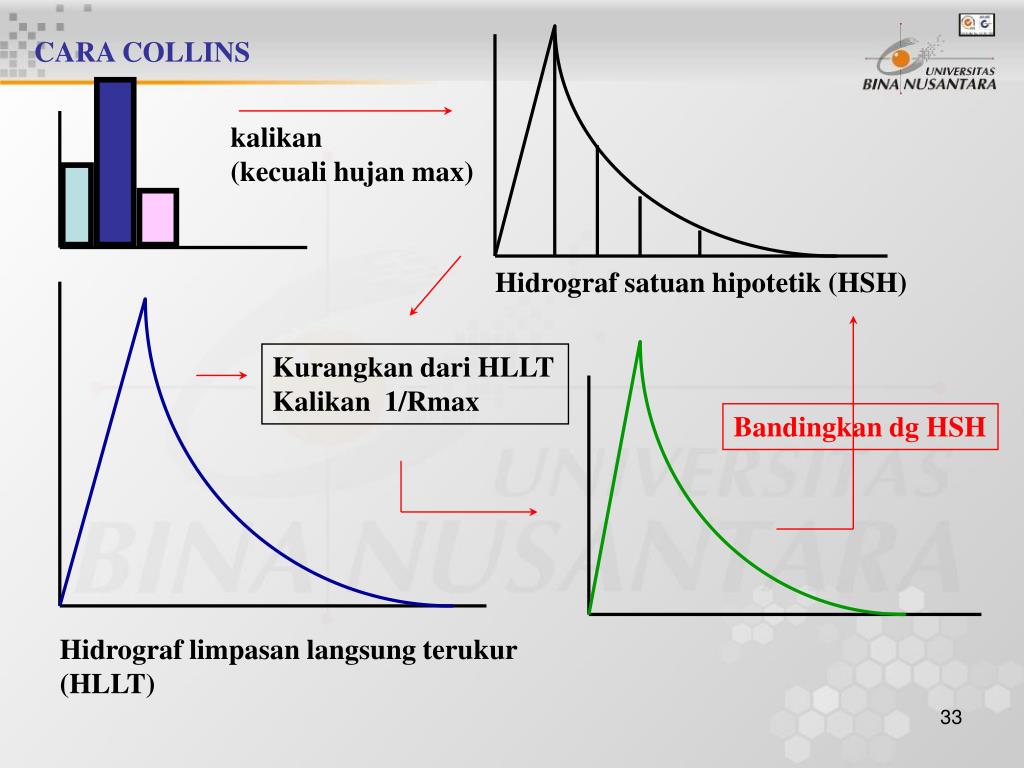

  33. CARA COLLINS kalikan (kecuali hujan max) Hidrograf satuan hipotetik (HSH) Kurangkan dari HLLT Kalikan 1/Rmax Bandingkan dg HSH Hidrograf limpasan langsung terukur (HLLT)

  34. HIDROGRAF SATUAN SINTETIK SNYDER (1938)

  35. Parameter HSS Gama I 1. Source Factor (SF) : Perbandingan antara panjang semua sungai tingkat I dan panjang semua sungai (semua tingkat) 2. Sorce Frequency (SN) : Perbandingan antara jumlah segmen sungai tingkat I dengan jumlah segmen semua sungaio (semua tingkat). 3. Faktor Lebar/ Width Factor (WF) adalah perbandingan antara lebar DAS diukur di titik di sungai berjarak 0,75 L dan di titik berjarak 0,25 L dari titik kontrol (sta hidrometri). 4. Relative Upstream Area (RUA) : Perbandingan luas DAS sebelah hulu dan luas DAS. 5. Symmetry Factor (SIM) merupakan parameter bentuk DAS = WF x RUA 6. Joint Frequency (JN) jumlah pertemua semua sungai. 7. Drainage Density (D) jumlah panjang sungai semua tingkat setiap satuan luas.

  36. Penetapan tingkat sungai (stream order, Strahler, 1964) 1 1 1 2 1 1 1 2 3 3 3 3 1 1 1 2 1 2 3 1 3

  37. Parameter Lebar WF ( Width Factor ) WU A WL B A ~ C = 0,75 L B ~ C = 0,25 L WF = WU/WL C

  38. Parameter RUA (Relative Upstream Area) RUA = UA / A UA UA LA C

  39. HSS GAMA I (Sri Harto, 1985)

  40. HSS GAMA I QP TR TB-1 TB

  41. UNIT HYDROGRPAHS DERIVED FROM DIFFERENT METHODS

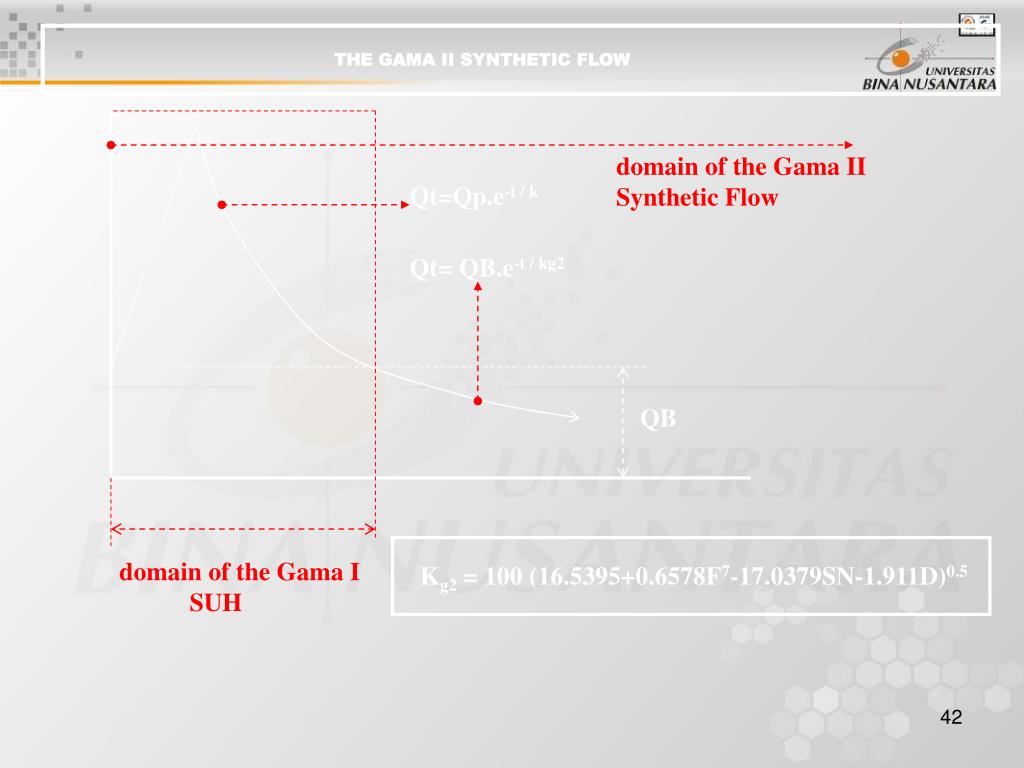

  42. THE GAMA II SYNTHETIC FLOW domain of the Gama II Synthetic Flow Qt=Qp.e-t / k Qt= QB.e-t / kg2 QB domain of the Gama I SUH Kg2 = 100 (16.5395+0.6578F7-17.0379SN-1.911D)0.5

  43. OBSERVED AND COMPUTED CUMULATIVE DAILY FLOWBY THE GAMA II SYNTHETIC FLOW

  44. Perubahan Satuan x 0,5 HS 2 mm / 2 jam HS 1 mm / 2 jam

  45. S Curve HS 2 mm / 2 jam

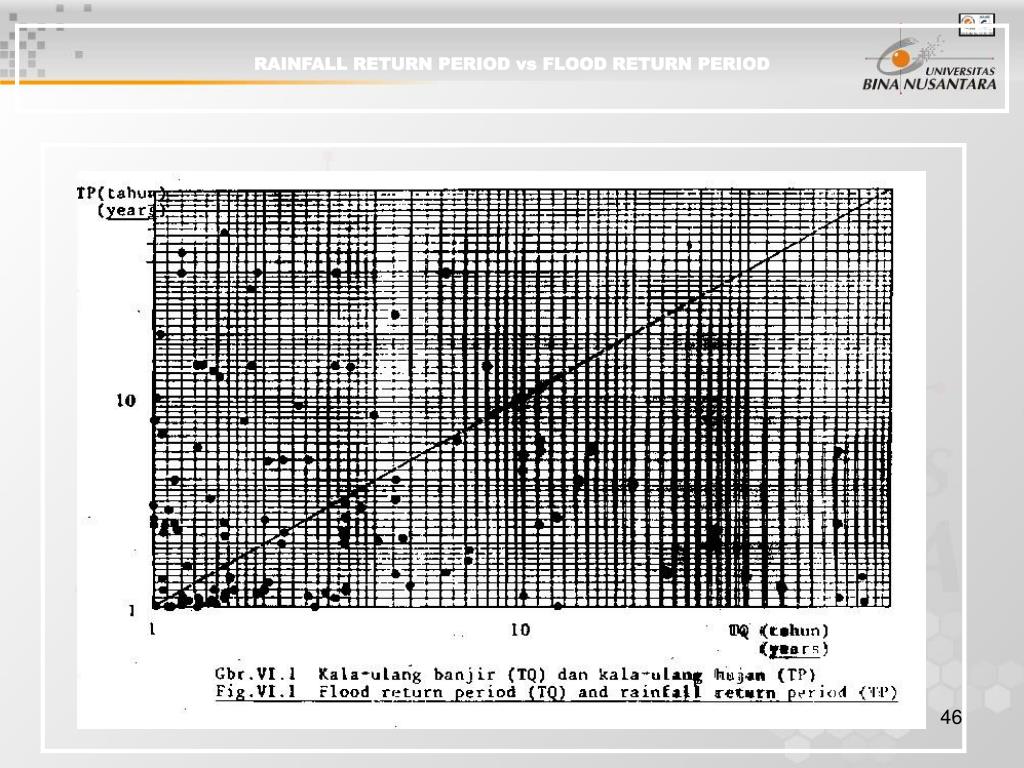

  46. RAINFALL RETURN PERIOD vs FLOOD RETURN PERIOD

  47. REGIONAL CHARACTERISTICS ON THE ISLAND OF JAWA Based on Index Flood Method :

  48. GRAPHICAL REPRESENTATIONOF THE INDEX FLOOD METHOD ON THE ISLAND OF JAWA

  49. FLOOD DIRECT RELATIONSHIPON THE ISLAND OF JAWA

  50. T YEARS FLOOD vs AVERAGE FLOODS IN SOUTHERN SULAWESI
