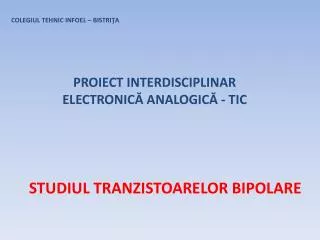

  1. COLEGIUL TEHNIC INFOEL – BISTRIŢA PROIECT INTERDISCIPLINAR ELECTRONICĂ ANALOGICĂ - TIC STUDIUL TRANZISTOARELOR BIPOLARE

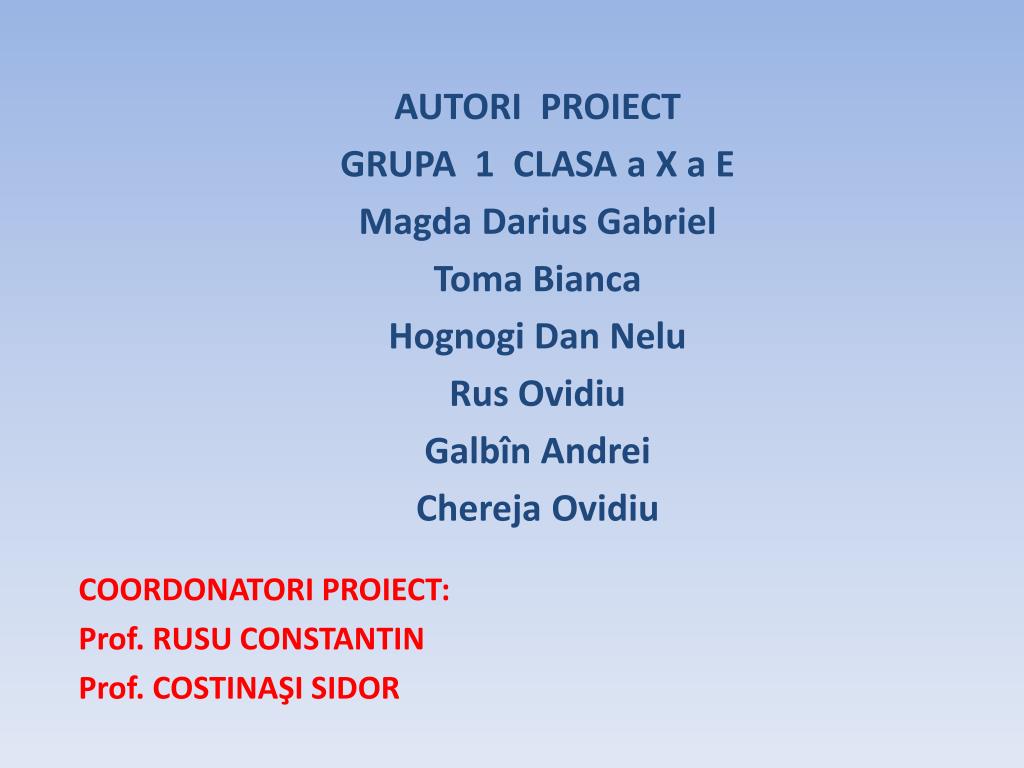

  2. AUTORI PROIECT GRUPA 1 CLASA a X a E Magda Darius Gabriel Toma Bianca Hognogi Dan Nelu RusOvidiu Galbîn Andrei Chereja Ovidiu COORDONATORI PROIECT: Prof. RUSU CONSTANTIN Prof. COSTINAŞI SIDOR

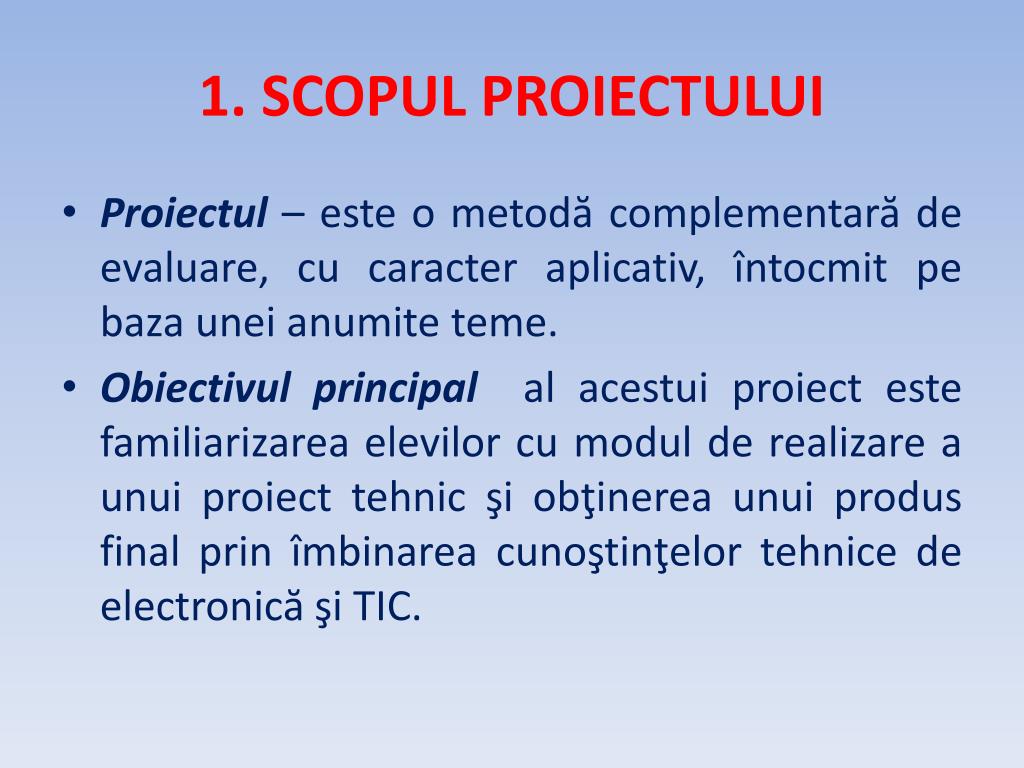

  3. 1. SCOPUL PROIECTULUI • Proiectul – este o metodă complementară de evaluare, cu caracter aplicativ, întocmit pe baza unei anumite teme. • Obiectivul principal al acestui proiect este familiarizarea elevilor cu modul de realizare a unui proiect tehnic şi obţinerea unui produs final prin îmbinarea cunoştinţelor tehnice de electronică şi TIC.

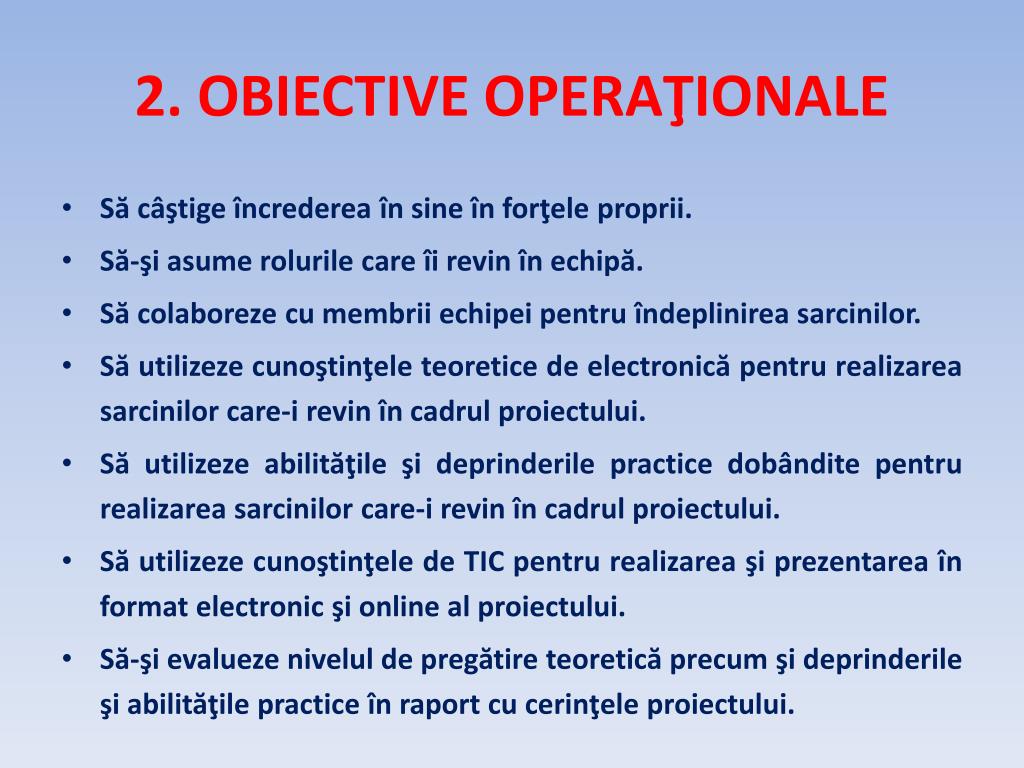

  4. 2. OBIECTIVE OPERAŢIONALE • Să câştige încrederea în sine în forţele proprii. • Să-şi asume rolurile care îi revin în echipă. • Să colaboreze cu membrii echipei pentru îndeplinirea sarcinilor. • Să utilizeze cunoştinţele teoretice de electronică pentru realizarea sarcinilor care-i revin în cadrul proiectului. • Să utilizeze abilităţile şi deprinderile practice dobândite pentru realizarea sarcinilor care-i revin în cadrul proiectului. • Să utilizeze cunoştinţele de TIC pentru realizarea şi prezentarea în format electronic şi online al proiectului. • Să-şi evalueze nivelul de pregătire teoretică precum şi deprinderile şi abilităţile practice în raport cu cerinţele proiectului.

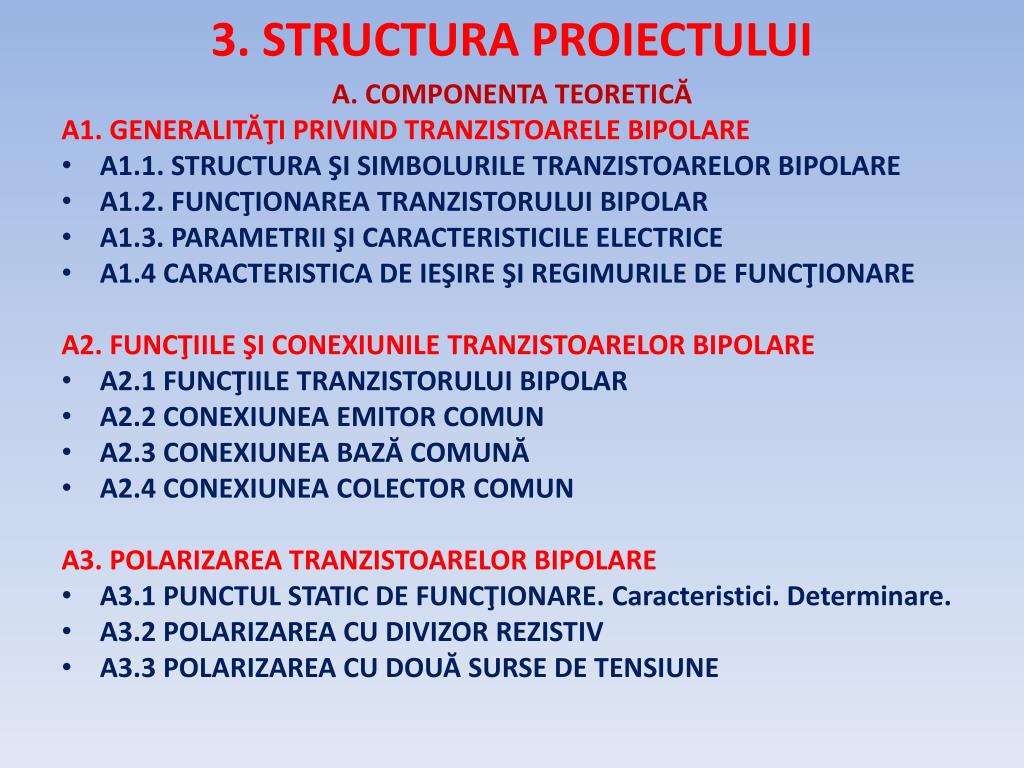

  5. 3. STRUCTURA PROIECTULUI A. COMPONENTA TEORETICĂ A1. GENERALITĂŢI PRIVIND TRANZISTOARELE BIPOLARE • A1.1. STRUCTURA ŞI SIMBOLURILE TRANZISTOARELOR BIPOLARE • A1.2. FUNCŢIONAREA TRANZISTORULUI BIPOLAR • A1.3. PARAMETRII ŞI CARACTERISTICILE ELECTRICE • A1.4 CARACTERISTICA DE IEŞIRE ŞI REGIMURILE DE FUNCŢIONARE A2. FUNCŢIILE ŞI CONEXIUNILE TRANZISTOARELOR BIPOLARE • A2.1 FUNCŢIILE TRANZISTORULUI BIPOLAR • A2.2 CONEXIUNEA EMITOR COMUN • A2.3 CONEXIUNEA BAZĂ COMUNĂ • A2.4 CONEXIUNEA COLECTOR COMUN A3. POLARIZAREA TRANZISTOARELOR BIPOLARE • A3.1 PUNCTUL STATIC DE FUNCŢIONARE. Caracteristici. Determinare. • A3.2 POLARIZAREA CU DIVIZOR REZISTIV • A3.3 POLARIZAREA CU DOUĂ SURSE DE TENSIUNE

  6. B. COMPONENTA PRACTICĂ B1. IDENTIFICAREA TERMINALELOR TRANZISTOARELE BIPOLARE • B1.1. FAMILII DE TRANZISTOARE BIPOLARE ŞI ÎNCAPSULAREA • B1.2. IDENTIFICAREA TERMINALELOR CU MULTITESTERUL DIGITAL B2. DEPANAREA CIRCUITELOR CU TRANZISTOARE BIPOLARE • B2.1. DEFECTE INTERNE ALE TRANZISTOARELOR BIPOLARE • B2.2. DEFECTE ALE CIRCUITELOR DE POLARIZARE SPECIFICE TRANZISTOARELOR BIPOLARE C. COMPONENTA TIC C1. PREZENTAREA PROIECTULUI ÎN FORMAT ELECTRONIC C1.1. EDITAREA PROIECTULUI ÎN WORD ŞI PRINTAREA ACESTUIA C1.2. PREZENTAREA PROIECTULUI ÎN POWER POINT C2. PREZENTAREA PROIECTULUI ONLINE Se publică proiectul pe platforma educaţională wikispaces la adresa: http://proiecte-electronica.wikispaces.com

  7. 4.ATRIBUŢII INDIVIDUALE ÎN CADRUL PROIECTULUI

  8. 5. ATRIBUŢII ÎN CADRUL GRUPEI

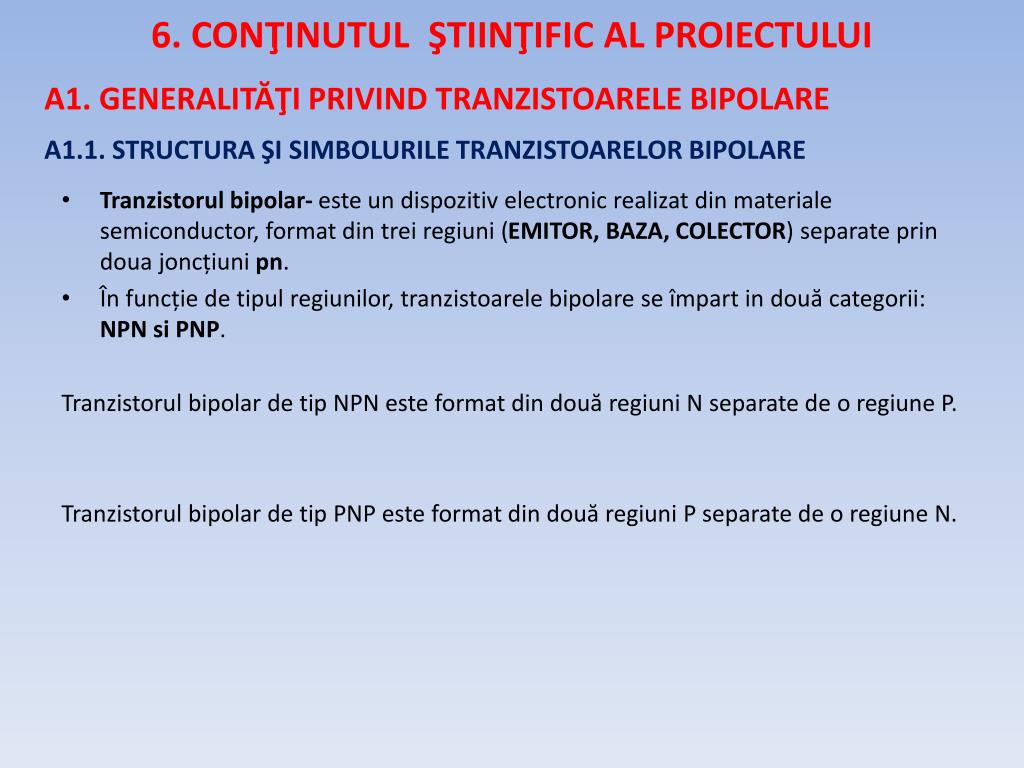

  9. 6. CONŢINUTUL ŞTIINŢIFIC AL PROIECTULUI A1. GENERALITĂŢI PRIVIND TRANZISTOARELE BIPOLARE A1.1. STRUCTURA ŞI SIMBOLURILE TRANZISTOARELOR BIPOLARE • Tranzistorul bipolar- este un dispozitiv electronic realizat din materiale semiconductor, format din trei regiuni (EMITOR, BAZA, COLECTOR) separate prin doua joncțiuni pn. • În funcție de tipul regiunilor, tranzistoarele bipolare se împart in două categorii: NPN si PNP. Tranzistorul bipolar de tip NPN este format din două regiuni N separate de o regiune P. Tranzistorul bipolar de tip PNP este format din două regiuni P separate de o regiune N.

  10. A1.2. FUNCŢIONAREA TRANZISTORULUI BIPOLAR Un tranzistor bipolar funcționează corect, dacă joncțiunea bază-emitor este polarizată direct cu o tensiune mai mare decât tensiunea de prag, iar joncțiunea bază-colector este polarizată invers cu o tensiune mult mai mare decât tensiunea bază-emitor. Emitorul este sursa de purtători care determină curentul prin tranzistor, iar colectorul colectează purtătorii ajunși aici. Baza controlează curentul prin tranzistor în funcție de valoarea tensiunii de polarizare a joncțiunii bază-emitor. Joncțiunea emitor-bază (polarizată direct) injectează un curent de emitor IE care este colectat în cea mai mare parte de joncțiunea colector-bază (polarizată invers), acest proces definind efectul de tranzistor. Tranzistorul bipolar transferă curentul din circuit de intrare de rezistență mică, în circuitul de ieșire de rezistență mare, de unde denumirea TRANSFER REZISTORUL TRANZISTOR.

  11. A1.3. PARAMETRII ŞI CARACTERISTICILE ELECTRICE Factorul de amplificare în curent din bază în colector (βcc) – reprezintă raportul dintre curentul continuu prin colector (IC) şi curentul continuu prin bază (IB) β este o mărime statică de curent continuu, care indică de câte ori este mai mare curentul prin colectorul tranzistorului decât curentul prin baza tranzistorului. Acest parametru mai poartă denumirea de câştig în curent al tranzistorului. Factorul de amplificare în curent din emitor în colector (αcc) – reprezintă raportul dintre curentul continuu prin colector (IC) şi curentul continuu prin emitor (IE) Acest parametru este întotdeauna subunitar deoarece curentul de colector (IC) este întotdeauna mai mic decât curentul de emitor (IE) .

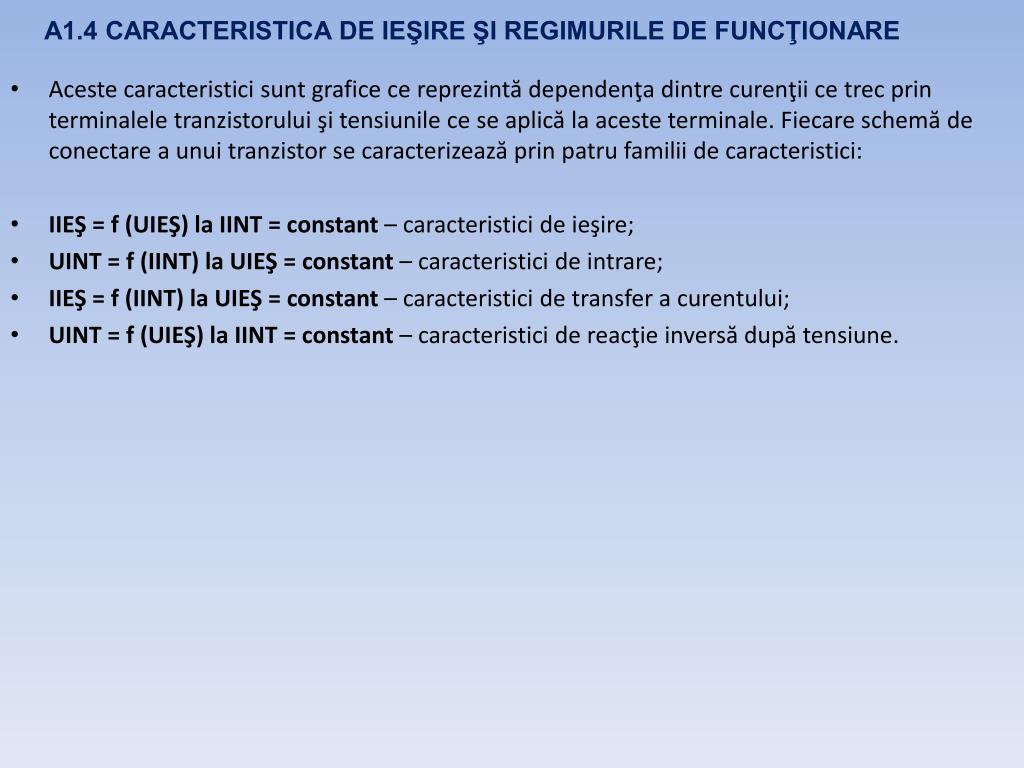

  12. A1.4 CARACTERISTICA DE IEŞIRE ŞI REGIMURILE DE FUNCŢIONARE • Aceste caracteristici sunt grafice ce reprezintă dependenţa dintre curenţii ce trec prin terminalele tranzistorului şi tensiunile ce se aplică la aceste terminale. Fiecare schemă de conectare a unui tranzistor se caracterizează prin patru familii de caracteristici: • IIEŞ = f (UIEŞ) la IINT = constant – caracteristici de ieşire; • UINT = f (IINT) la UIEŞ = constant – caracteristici de intrare; • IIEŞ = f (IINT) la UIEŞ = constant – caracteristici de transfer a curentului; • UINT = f (UIEŞ) la IINT = constant – caracteristici de reacţie inversă după tensiune.

  13. A2. FUNCŢIILE ŞI CONEXIUNILE TRANZISTOARELOR BIPOLARE A2.1 FUNCŢIILE TRANZISTORULUI BIPOLAR Din graficul caracteristicii de ieṣire a tranzistorului se observǎ ca tranzistorul bipolar are douǎ funcṭii importante. Funcṭia de amplificare- cậnd tranzistorul functioneaza in regim activ normal. Funcṭia de comutare- cậnd tranzistorul funcṭioneaza in regim de blocare si in regim de saturaṭie.

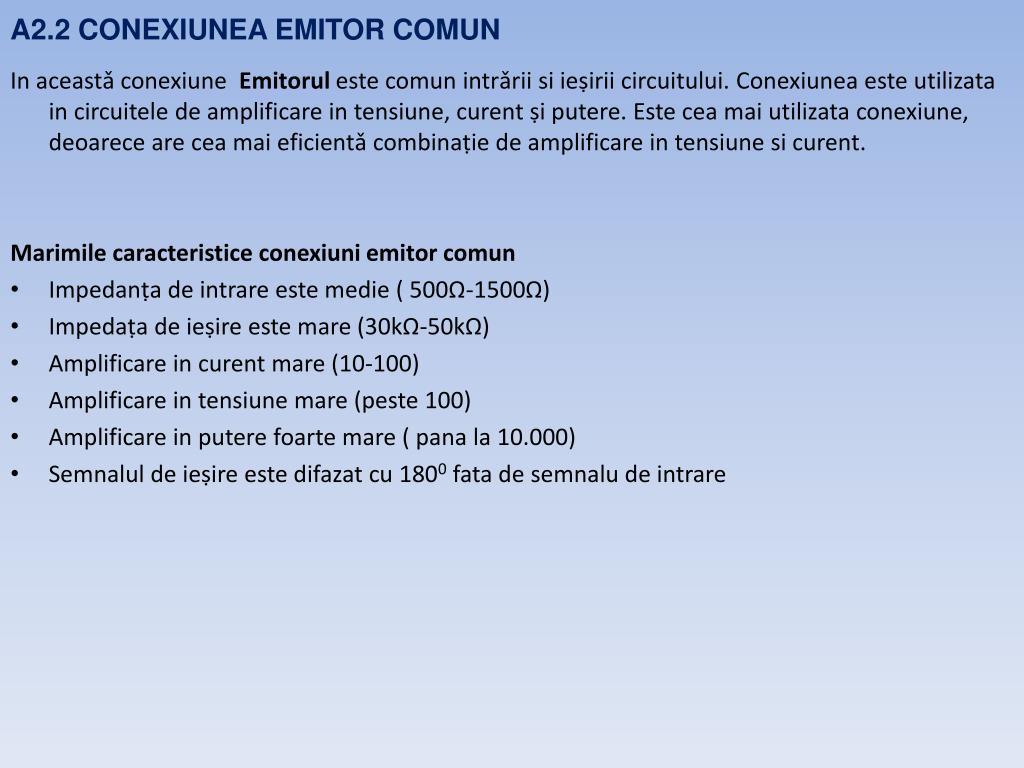

  14. A2.2 CONEXIUNEA EMITOR COMUN In aceastǎ conexiune Emitorul este comun intrǎrii si ieṣirii circuitului. Conexiunea este utilizata in circuitele de amplificare in tensiune, curent ṣi putere. Este cea mai utilizata conexiune, deoarece are cea mai eficientǎ combinaṭie de amplificare in tensiune si curent. Marimile caracteristice conexiuni emitor comun • Impedanṭa de intrare este medie ( 500Ω-1500Ω) • Impedaṭa de ieṣire este mare (30kΩ-50kΩ) • Amplificare in curent mare (10-100) • Amplificare in tensiune mare (peste 100) • Amplificare in putere foarte mare ( pana la 10.000) • Semnalul de ieṣire este difazat cu 1800 fata de semnalu de intrare

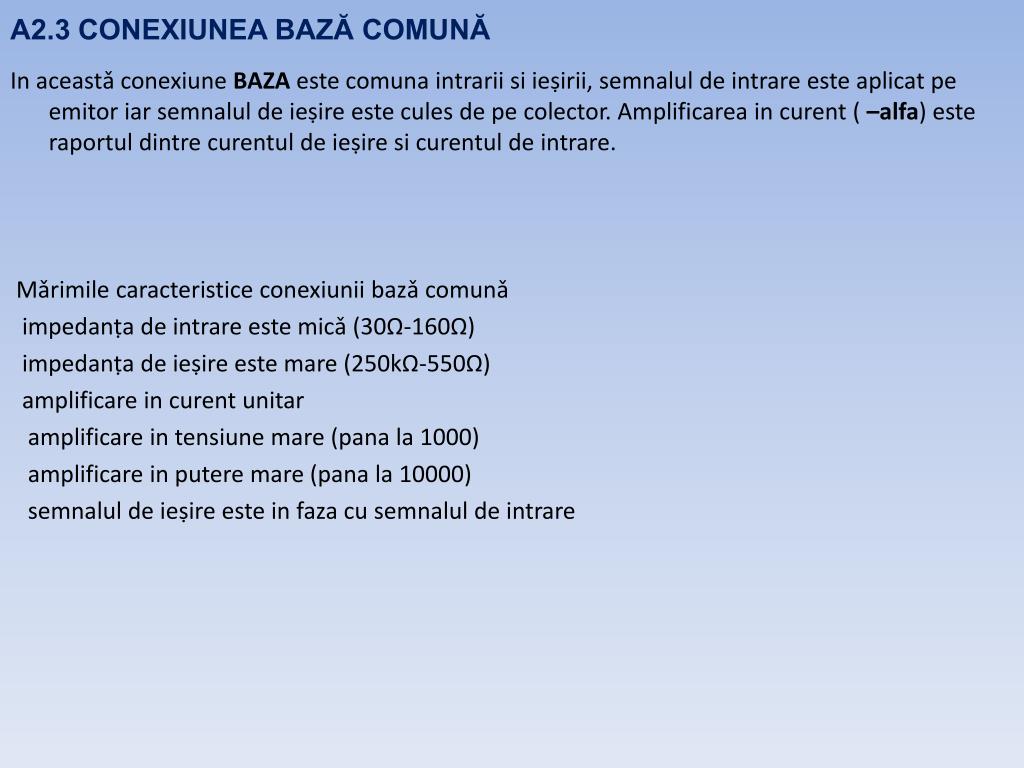

  15. A2.3 CONEXIUNEA BAZĂ COMUNĂ In aceastǎ conexiune BAZA este comuna intrarii si ieṣirii, semnalul de intrare este aplicat pe emitor iar semnalul de ieṣire este cules de pe colector. Amplificarea in curent ( –alfa) este raportul dintre curentul de ieṣire si curentul de intrare. Mǎrimile caracteristice conexiunii bazǎ comunǎ impedanṭa de intrare este micǎ (30Ω-160Ω) impedanṭa de ieṣire este mare (250kΩ-550Ω) amplificare in curent unitar amplificare in tensiune mare (pana la 1000) amplificare in putere mare (pana la 10000) semnalul de ieṣire este in faza cu semnalul de intrare

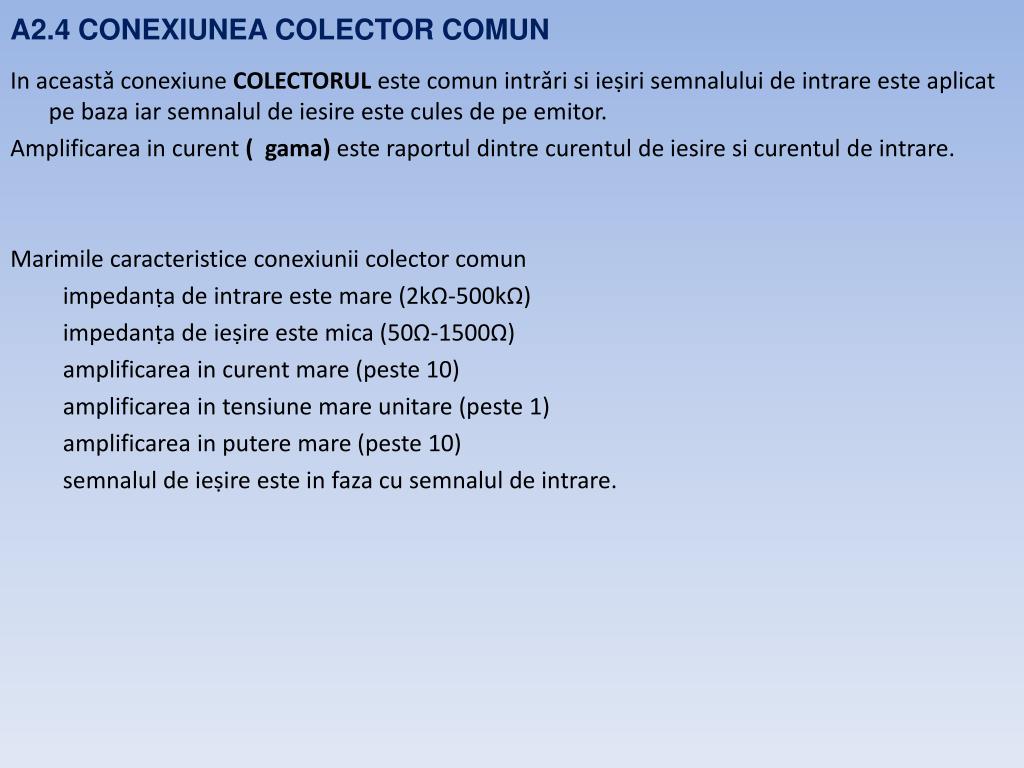

  16. A2.4 CONEXIUNEA COLECTOR COMUN In aceastǎ conexiune COLECTORUL este comun intrǎri si ieṣiri semnalului de intrare este aplicat pe baza iar semnalul de iesire este cules de pe emitor. Amplificarea in curent ( gama) este raportul dintre curentul de iesire si curentul de intrare. Marimile caracteristice conexiunii colector comun impedanṭa de intrare este mare (2kΩ-500kΩ) impedanṭa de ieṣire este mica (50Ω-1500Ω) amplificarea in curent mare (peste 10) amplificarea in tensiune mare unitare (peste 1) amplificarea in putere mare (peste 10) semnalul de ieṣire este in faza cu semnalul de intrare.

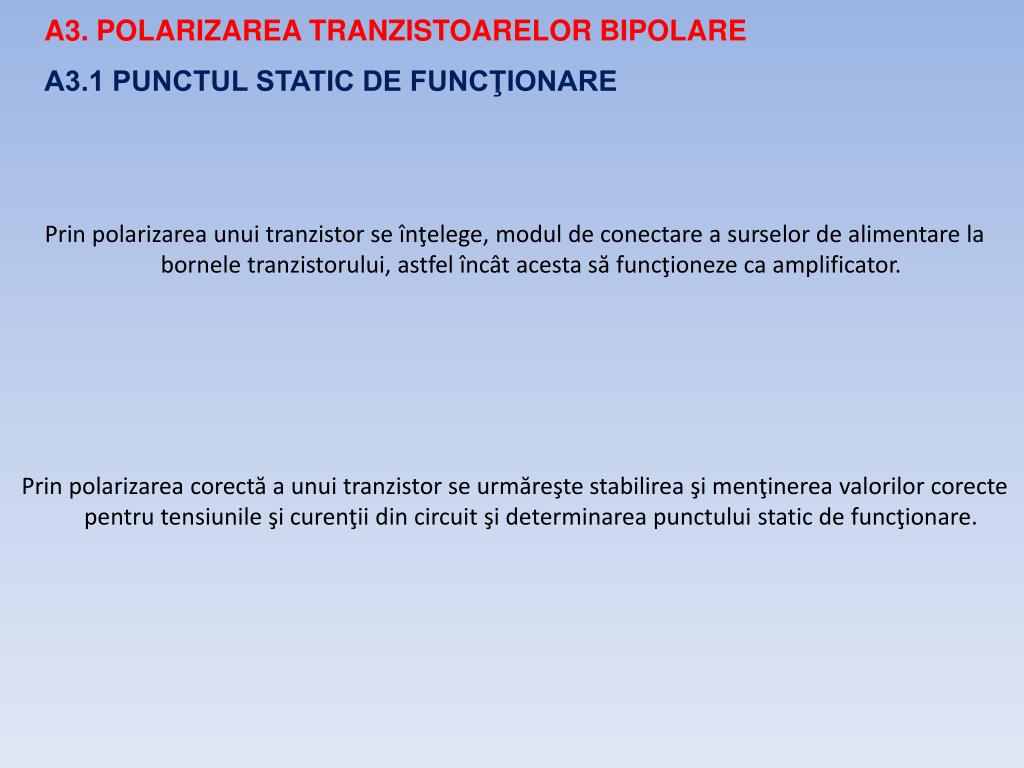

  17. A3. POLARIZAREA TRANZISTOARELOR BIPOLARE A3.1 PUNCTUL STATIC DE FUNCŢIONARE Prin polarizarea unui tranzistor se înţelege, modul de conectare a surselor de alimentare la bornele tranzistorului, astfel încât acesta să funcţioneze ca amplificator. Prin polarizarea corectă a unui tranzistor se urmăreşte stabilirea şi menţinerea valorilor corecte pentru tensiunile şi curenţii din circuit şi determinarea punctului static de funcţionare.

  18. A3.2 POLARIZAREA CU DIVIZOR REZISTIV Prin această metodă, tranzistorul se polarizează prin intermediul unui divizor de tensiune rezistiv, de la o singură sursă de alimentare. Rezistenţele divizorului de tensiune înlocuiesc o a doua sursă de alimentare necesară polarizării celor două joncţiuni ale tranzistorului. Divizorul de tensiune este format din rezistenţele Rb1 şi Rb2

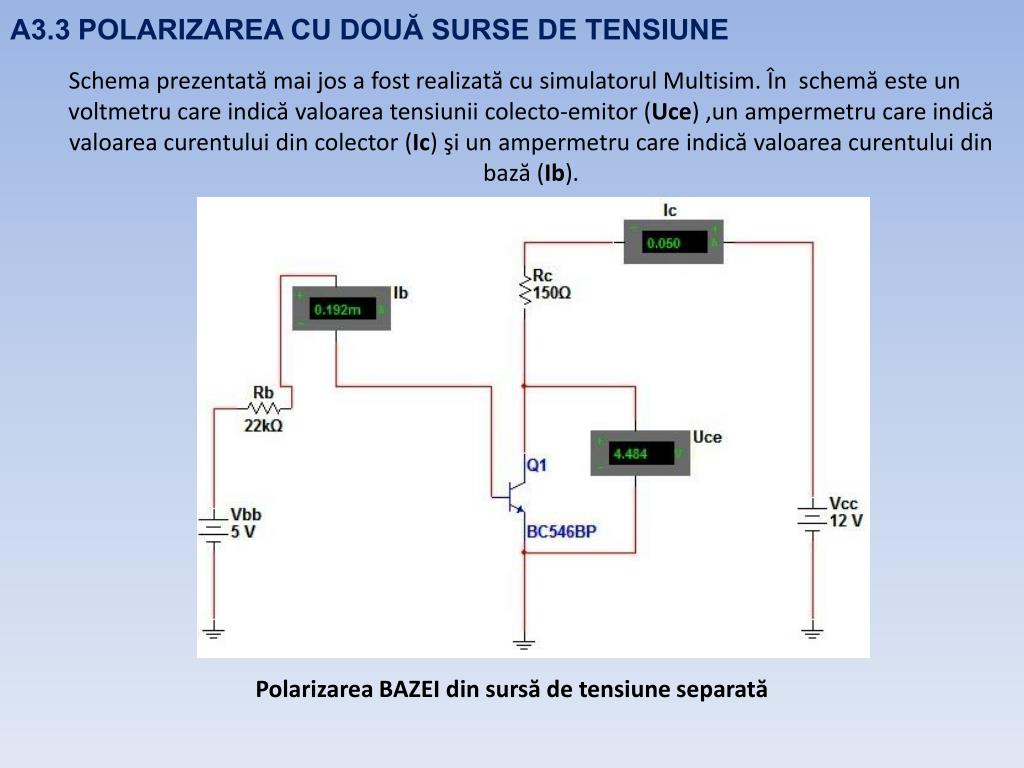

  19. A3.3 POLARIZAREA CU DOUĂ SURSE DE TENSIUNE Schema prezentată mai jos a fost realizată cu simulatorul Multisim. În schemă este un voltmetru care indică valoarea tensiunii colecto-emitor (Uce) ,un ampermetru care indică valoarea curentului din colector (Ic) şi un ampermetru care indică valoarea curentului din bază (Ib). Polarizarea BAZEI din sursă de tensiune separată

  20. B1. IDENTIFICAREA TERMINALELOR TRANZISTOARELE BIPOLARE B1.1. FAMILII DE TRANZISTOARE BIPOLARE ŞI ÎNCAPSULAREA Tranzistoarele, în funcţie de destinaţia lor se realizează într-o gamă largă de capsule,ele pot avea capsule din metal sau material plastic, care au dimensiuni mai mici sau mai mari în funcţie de destinaţia pe care o au. • În funcţie de destinaţia lor tranzistoarele se împart în 3 mari categorii: • tranzistoarele de semnal mic – se utilizează la frecvenţe joase (sub 100 kHz) şi curenţi mici (sub 1A) • tranzistoare de puterele – la aceste se utilizează la curenţi mari (peste 1 A) • tranzistoarele de radio-frecvenţă (RF) – se utilizează la frecvenţe foarte înalte

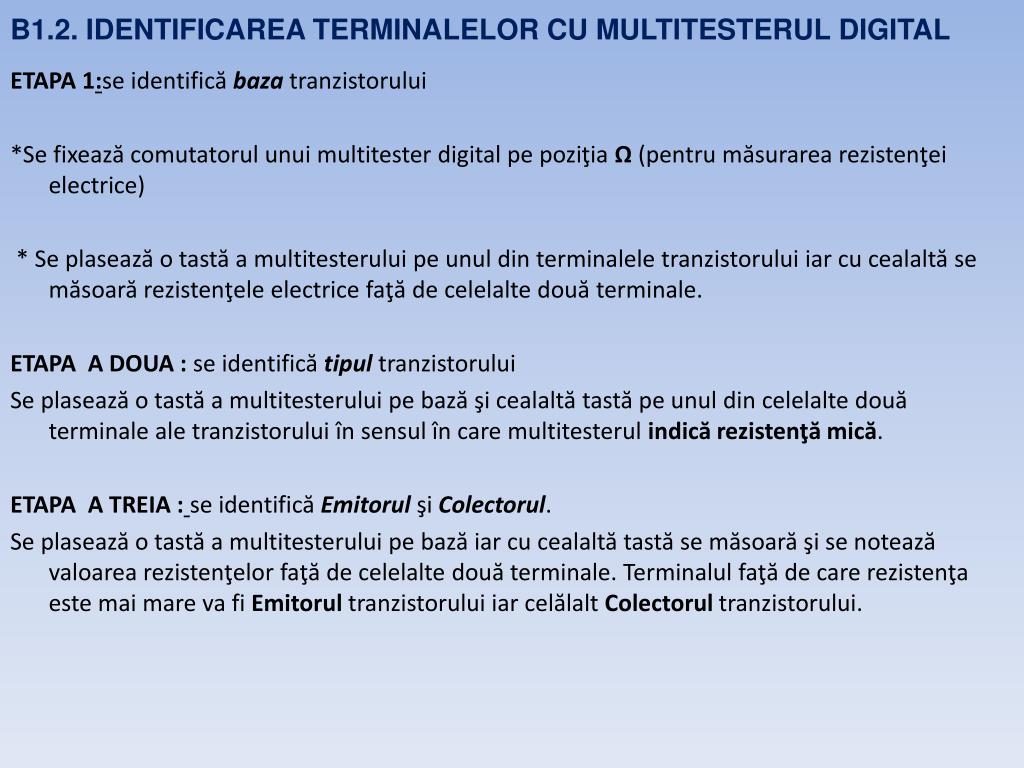

  21. B1.2. IDENTIFICAREA TERMINALELOR CU MULTITESTERUL DIGITAL ETAPA 1:se identifică baza tranzistorului *Se fixează comutatorul unui multitester digital pe poziţia Ω (pentru măsurarea rezistenţei electrice) * Se plasează o tastă a multitesterului pe unul din terminalele tranzistorului iar cu cealaltă se măsoară rezistenţele electrice faţă de celelalte două terminale. ETAPA A DOUA : se identifică tipul tranzistorului Se plasează o tastă a multitesterului pe bază şi cealaltă tastă pe unul din celelalte două terminale ale tranzistorului în sensul în care multitesterul indică rezistenţă mică. ETAPA A TREIA :se identifică Emitorul şi Colectorul. Se plasează o tastă a multitesterului pe bază iar cu cealaltă tastă se măsoară şi se notează valoarea rezistenţelor faţă de celelalte două terminale. Terminalul faţă de care rezistenţa este mai mare va fi Emitorul tranzistorului iar celălalt Colectorul tranzistorului.

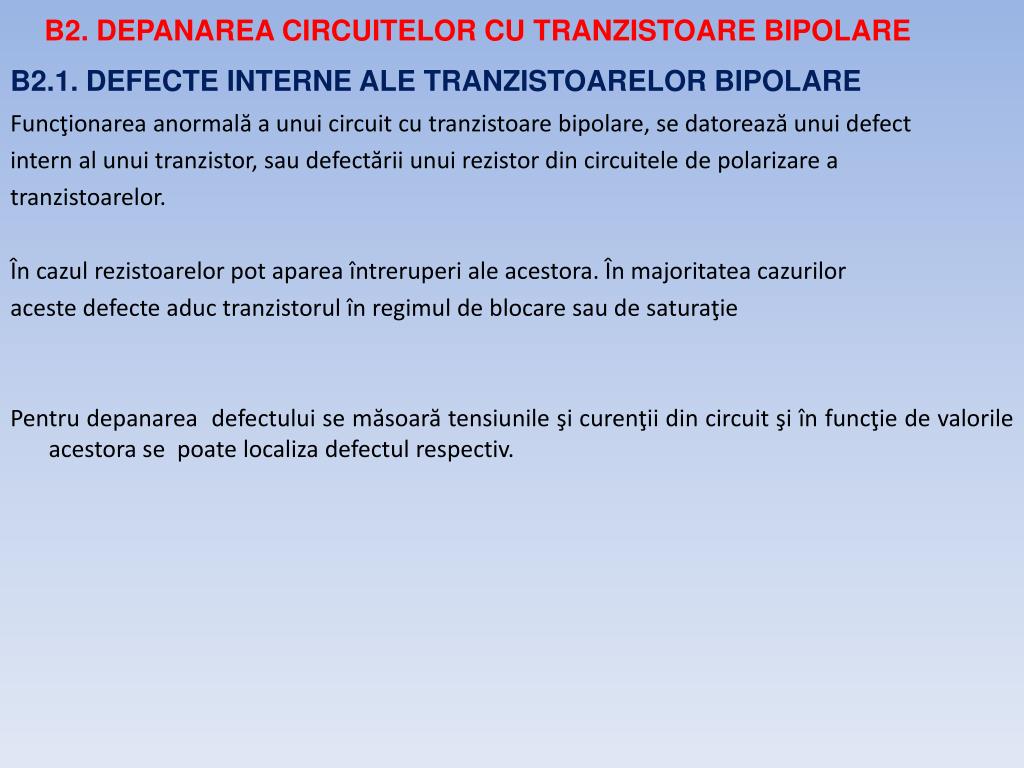

  22. B2. DEPANAREA CIRCUITELOR CU TRANZISTOARE BIPOLARE B2.1. DEFECTE INTERNE ALE TRANZISTOARELOR BIPOLARE Funcţionarea anormală a unui circuit cu tranzistoare bipolare, se datorează unui defect intern al unui tranzistor, sau defectării unui rezistor din circuitele de polarizare a tranzistoarelor. În cazul rezistoarelor pot aparea întreruperi ale acestora. În majoritatea cazurilor aceste defecte aduc tranzistorul în regimul de blocare sau de saturaţie Pentru depanarea defectului se măsoară tensiunile şi curenţii din circuit şi în funcţie de valorile acestora se poate localiza defectul respectiv.

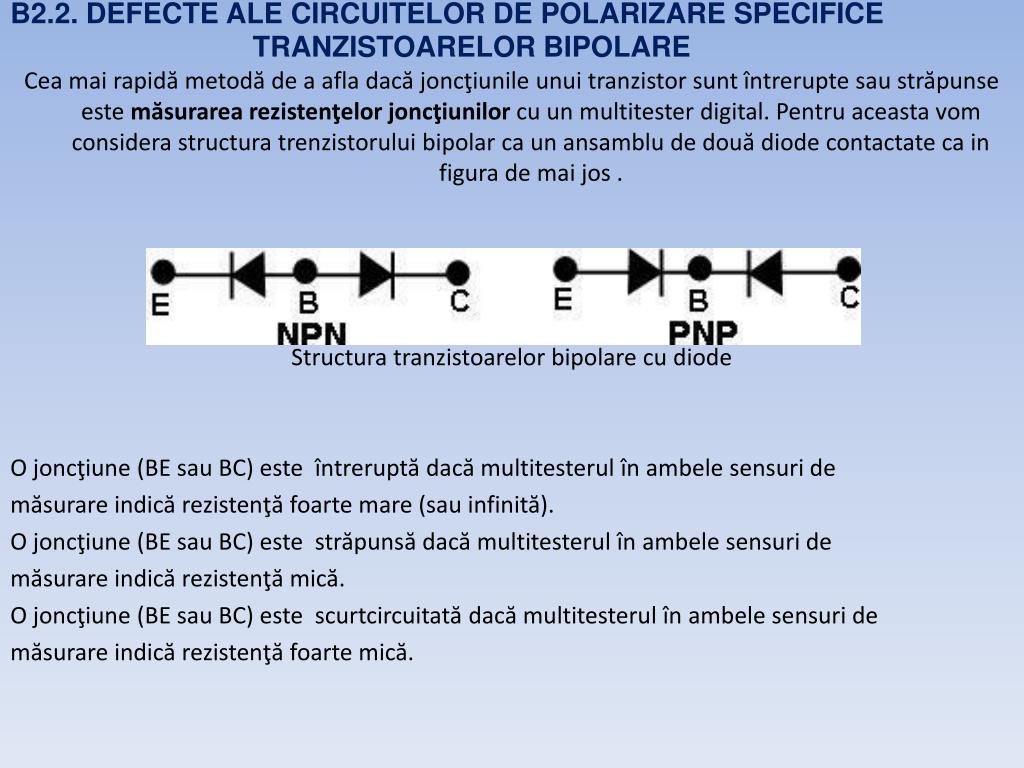

  23. B2.2. DEFECTE ALE CIRCUITELOR DE POLARIZARE SPECIFICE TRANZISTOARELOR BIPOLARE Cea mai rapidă metodă de a afla dacă joncţiunile unui tranzistor sunt întrerupte sau străpunse este măsurarea rezistenţelor joncţiunilor cu un multitester digital. Pentru aceasta vom considera structura trenzistorului bipolar ca un ansamblu de două diode contactate ca in figura de mai jos . Structura tranzistoarelor bipolare cu diode O joncţiune (BE sau BC) este întreruptă dacă multitesterul în ambele sensuri de măsurare indică rezistenţă foarte mare (sau infinită). O joncţiune (BE sau BC) este străpunsă dacă multitesterul în ambele sensuri de măsurare indică rezistenţă mică. O joncţiune (BE sau BC) este scurtcircuitată dacă multitesterul în ambele sensuri de măsurare indică rezistenţă foarte mică.

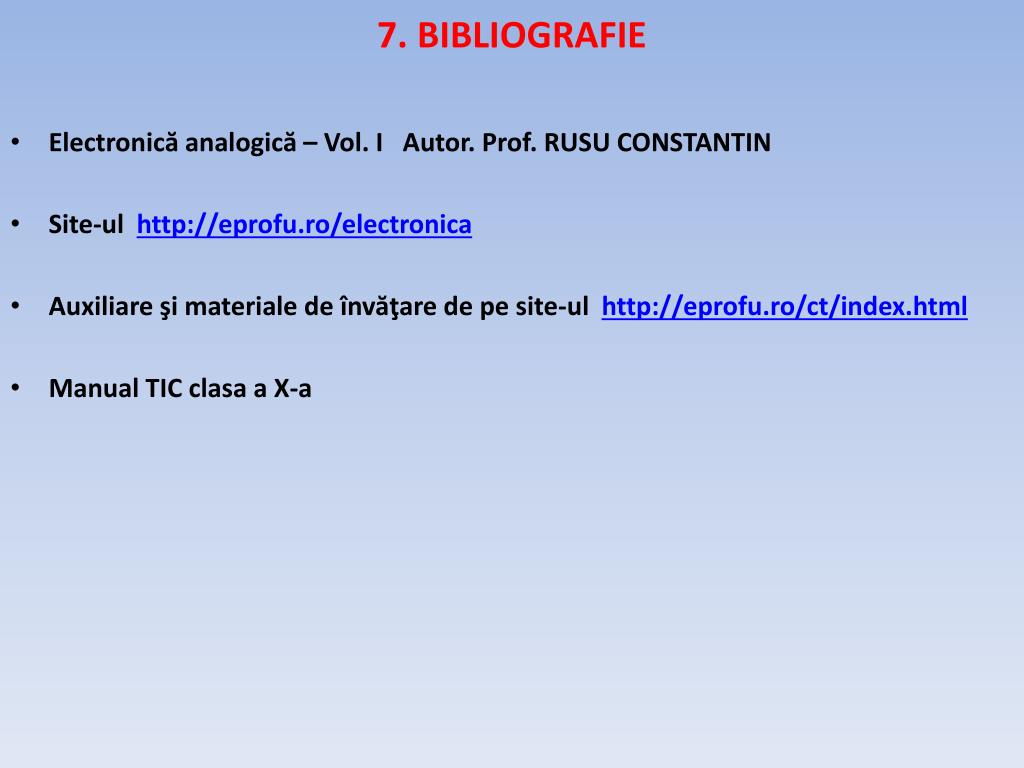

  24. 7. BIBLIOGRAFIE • Electronică analogică – Vol. I Autor. Prof. RUSU CONSTANTIN • Site-ul http://eprofu.ro/electronica • Auxiliare şi materiale de învăţare de pe site-ul http://eprofu.ro/ct/index.html • Manual TIC clasa a X-a
