Pixel oder Vektor?

• Pixelgraphiken bestehen aus einzelnen Punkten (Pixel). Sie entstehen u.a. durch Scanner und DigiCams • Vektorgraphiken bestehen aus Linien (Vektoren) und der Füllung der daraus resultierenden Formen. Sie werden durch Umwandlung oder Handzeichnungen gewonnen.

arnold
Download Presentation

Pixel oder Vektor?

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

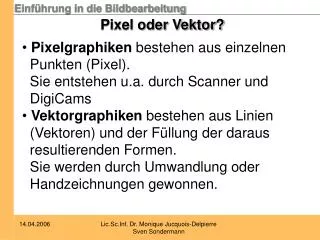

  1. • Pixelgraphiken bestehen aus einzelnen Punkten (Pixel). Sie entstehen u.a. durch Scanner und DigiCams• Vektorgraphiken bestehen aus Linien (Vektoren) und der Füllung der daraus resultierenden Formen. Sie werden durch Umwandlung oder Handzeichnungen gewonnen. Pixel oder Vektor? Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  2. Pixelgraphiken Vorteile • einfach zu produzieren • komplexe Formen abbildbar (Schatten, Verläufe, Übergänge) Nachteile • Formen lassen sich nicht exakt bearbeiten • nicht beliebig vergrößerbar Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  3. Vektorgraphiken Vorteile • kleine Datenmenge • beliebig vergrößerbar ohne Verlust • genaue Bearbeitung möglich (quasi Konstruktion) Nachteile • keine komplexe Formen möglich • Nicht alles ist beliebig darin abbildbar Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  4. Ein zentraler Begriff bei Pixelgrafiken ist die Bildauflösung. • Die Auflösung definiert wieviele Pixel sich auf ein bestimmtes • Längenmaß passen. Meist wird die Auflösung in p(ixel) p(ro) • i(nch) angegeben, wobei ein Inch 2,54 cm umfaßt. • Eine Auflösung von 100 ppi bezeichnet somit eine Fläche • von 2, 54 cm, auf der sich 100 mal 100 Bildpunkte befinden. • Je höher die Auflösung ist, desto mehr Details können • gespeichert werden. • Je höher die Auflösung ist, desto mehr Speicherplatz wird • beansprucht. Pixel oder Vektor? Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  5. B Auflösung I 16 dpi256 dot 4 dpi16 dot 1 dpi1 dot 1 inch2,54 cm 2 dpi4 dot 8 dpi64 dot 32 dpi1.024 dot Auflösung In der Regel angegeben in dpi = dots per inch = Bildpunkte pro inch (inch = 2,54 cm). Vorstellbar aber sinnvoller als Fläche: Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  6. B Auflösung II Auflösung für den Druck 300 dpi bzw 600 dpi sind gängige Auflösungen für den Ausdruck auf Papier. Auflösung für den Monitor 17“ Monitor = ca. 30x20 cm sichtbares Bild = ca. 12x8 inch Auflösung 800x600 = 800/12 x 600/8 = 67x75 Auflösung 1024x768 = 1024/12 x 768/8 = 85x96 Faustregel: im Mittel 72 dpi (in Zukunft 90 dpi) ausreichend oder Bilder fürs Web brauchen max. 100 dpi Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  7. Farbmodelle • Farbmodelle sind theoretische Konstrukte, die die Darstellung von Farben festlegen. Die beiden bekanntesten Farbmodelle sind das RGB-Modell und das CMYK-Modell. • Das RGB-Modell wird von Monitoren, Scanner und Digitalkameras verwendet. Es setzt sich zusammen aus Rot, Grün und Blau. Da die Mischung aller drei Farben in diesem Farbmodell weiss ergibt, wird es auch als additives Farbmodell bezeichnet. • Das CMYK-Modell wird beim Drucken verwendet. Es setzt sich zusammen aus Cyan, Magenta, Gelb (yellow) und Schwarz (Key). Da die Mischung der drei Farben im Ideal schwarz ergibt, spricht man von einer subtraktiven Farbmischung. Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  8. Das additive RGB-Farbmodell Die Mischung der drei Farben Rot, Grün und Blau ergibt Weiß. Die Sekundärfarben sind Cyan, Magenta und Gelb Rot Grün Blau Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  9. Das subtraktive CMYK-Farbmodell Werden alle Prozessfarben zu maximalen Anteilen gemischt, ergibt sich die Farbe (theoretisch) Schwarz. Magenta Gelb Cyan Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  10. Farbtiefe Farbmodus Farbtiefe Beschreibung Bitmap1 1 Bit Jeder Pixel kann entweder schwarz oder weiß sein (21) Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  11. Farbtiefe Farbmodus Farbtiefe Beschreibung Graustufen 8 Bit Jeder Pixel kann einen von 256 (28) verschiedenen Graustufen annehmen. Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  12. Farbtiefe Farbmodus Farbtiefe Beschreibung Indizierte Farben 8 Bit Jeder Pixel kann einen von 256 (28) verschiedenen Farben annehmen. Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann

  13. Berechnung der Bildgröße Beispiel 5 Megapixel (Farbtiefe 24 bit) 2592*1944 = 5038848 Pixel 5038848*24/8= 15116544 byte Ergibt 14.4 Megabyte • http://www.fischerclan.de/byte_umrechner.html Lic.Sc.Inf. Dr. Monique Jucquois-Delpierre Sven Sondermann
