  1. GeoInformationssystemin einer Metropole Volker Cordes Senatsverwaltung für Stadtentwicklung, Berlin

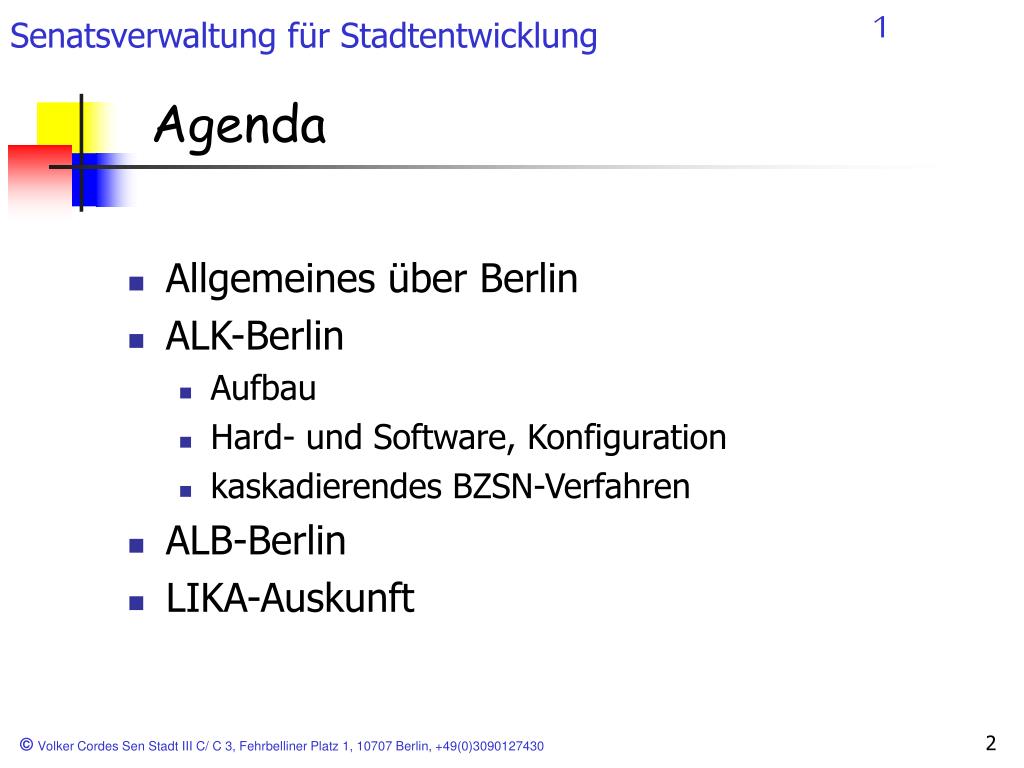

  2. Agenda • Allgemeines über Berlin • ALK-Berlin • Aufbau • Hard- und Software, Konfiguration • kaskadierendes BZSN-Verfahren • ALB-Berlin • LIKA-Auskunft

  3. Statistik • Fläche: 890 km² • 3,4 Mio. Einwohner, 12 Bezirke • 550.000 Gebäude, 370.000 Flurstücke, 420.000 Straßenbäume, 17.000 statistische Blöcke

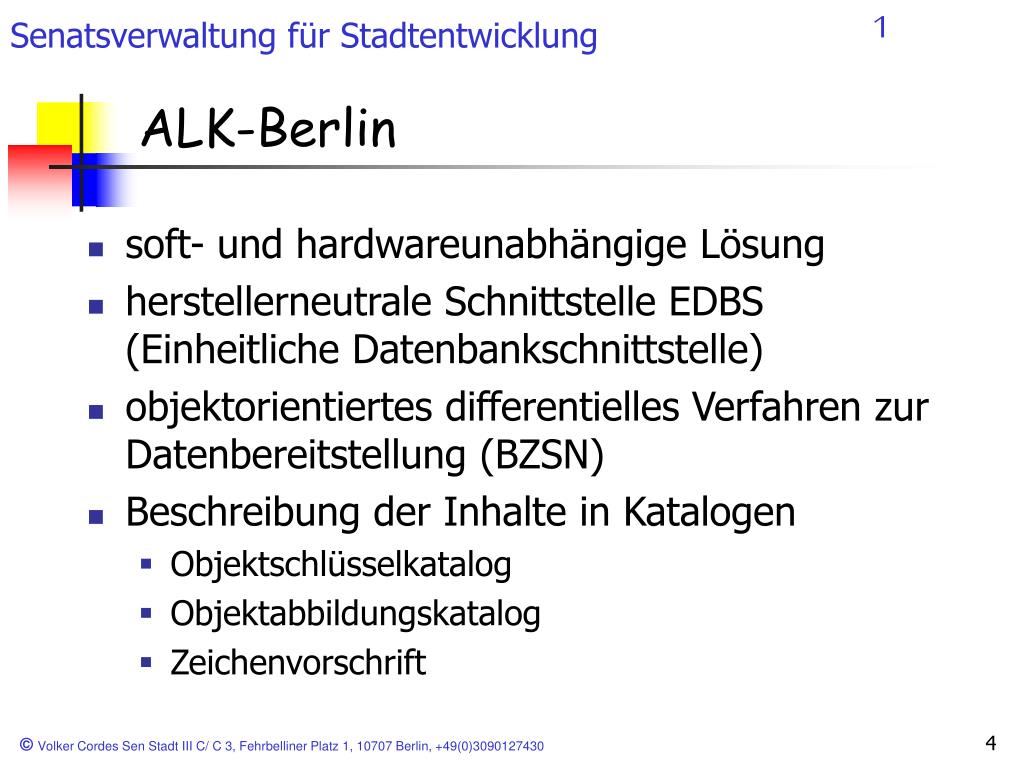

  4. ALK-Berlin • soft- und hardwareunabhängige Lösung • herstellerneutrale Schnittstelle EDBS (Einheitliche Datenbankschnittstelle) • objektorientiertes differentielles Verfahren zur Datenbereitstellung (BZSN) • Beschreibung der Inhalte in Katalogen • Objektschlüsselkatalog • Objektabbildungskatalog • Zeichenvorschrift

  5. ALK-Berlin • Daten sind in logischen Folien fachlich geordnet • jeder Anwender ist für seine Daten verantwortlich • objektstrukturiertes Datenmodell für Liegenschafts- und Anwenderdaten • redundanzfreie Geometrie (Definition) • Objekte verfügen über Verknüpfungsmerkmale (Objektnamen) • Verknüpfung von Graphik- und ALPHA-Daten auf der fachtechnischen Ebene • Trennung von Graphik- und ALPHA-Daten

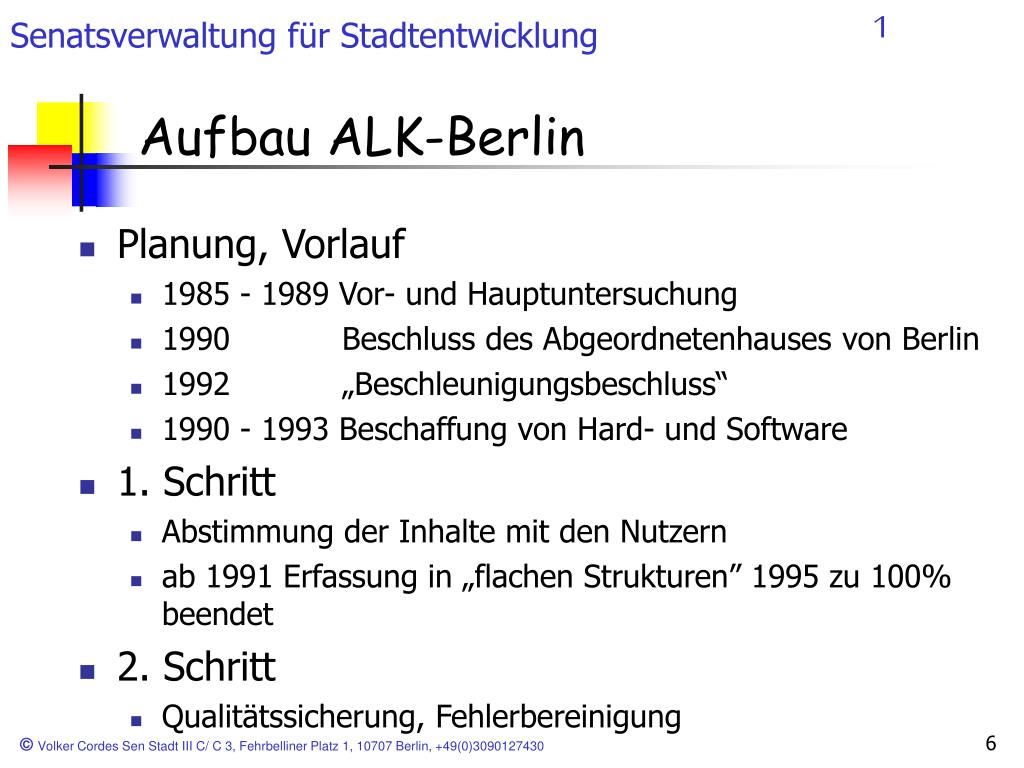

  6. Aufbau ALK-Berlin • Planung, Vorlauf • 1985 - 1989 Vor- und Hauptuntersuchung • 1990 Beschluss des Abgeordnetenhauses von Berlin • 1992 „Beschleunigungsbeschluss“ • 1990 - 1993 Beschaffung von Hard- und Software • 1. Schritt • Abstimmung der Inhalte mit den Nutzern • ab 1991 Erfassung in „flachen Strukturen” 1995 zu 100% beendet • 2. Schritt • Qualitätssicherung, Fehlerbereinigung

  7. Aufbau ALK-Berlin • 3. Schritt • Migration des Verfahrens und der Daten nach SICAD/open 1995/96 • Einführung der EDBS als Standardschnittstelle in der Vermessungsverwaltung • Abbildung der Daten im objektstrukturierten Datenmodell der ALK (logische Datenstruktur) • Bereitstellung der Daten im Bezieher Sekundärnachweisverfahren (BZSN) an andere Nutzer.

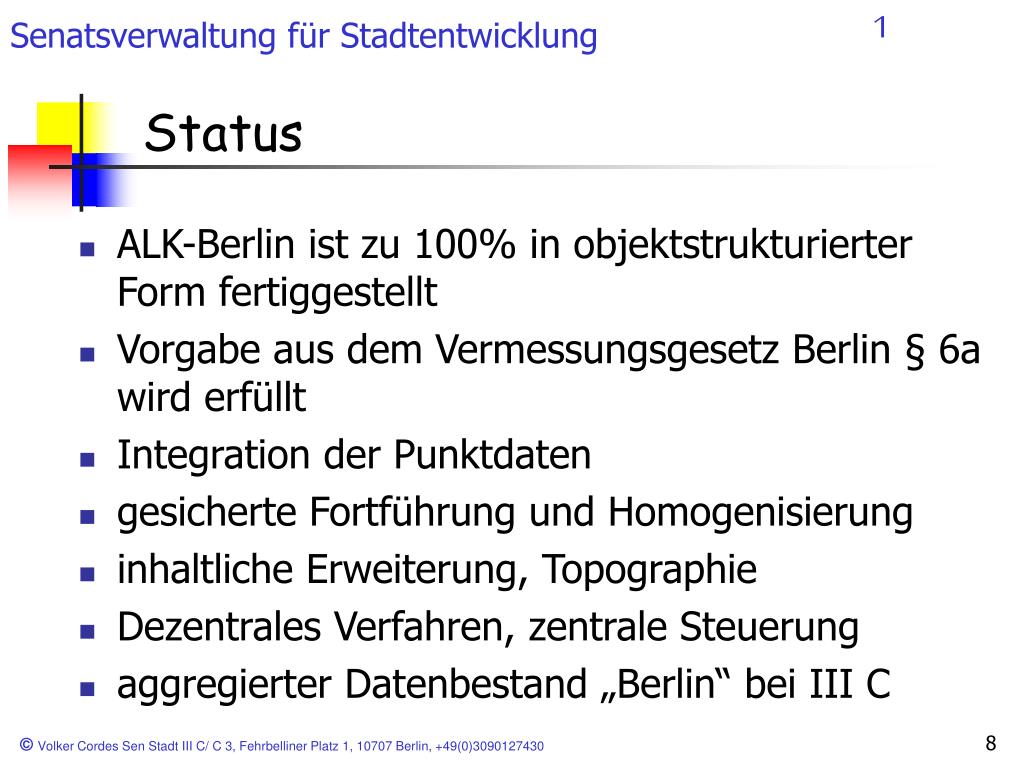

  8. Status • ALK-Berlin ist zu 100% in objektstrukturierter Form fertiggestellt • Vorgabe aus dem Vermessungsgesetz Berlin § 6a wird erfüllt • Integration der Punktdaten • gesicherte Fortführung und Homogenisierung • inhaltliche Erweiterung, Topographie • Dezentrales Verfahren, zentrale Steuerung • aggregierter Datenbestand „Berlin“ bei III C

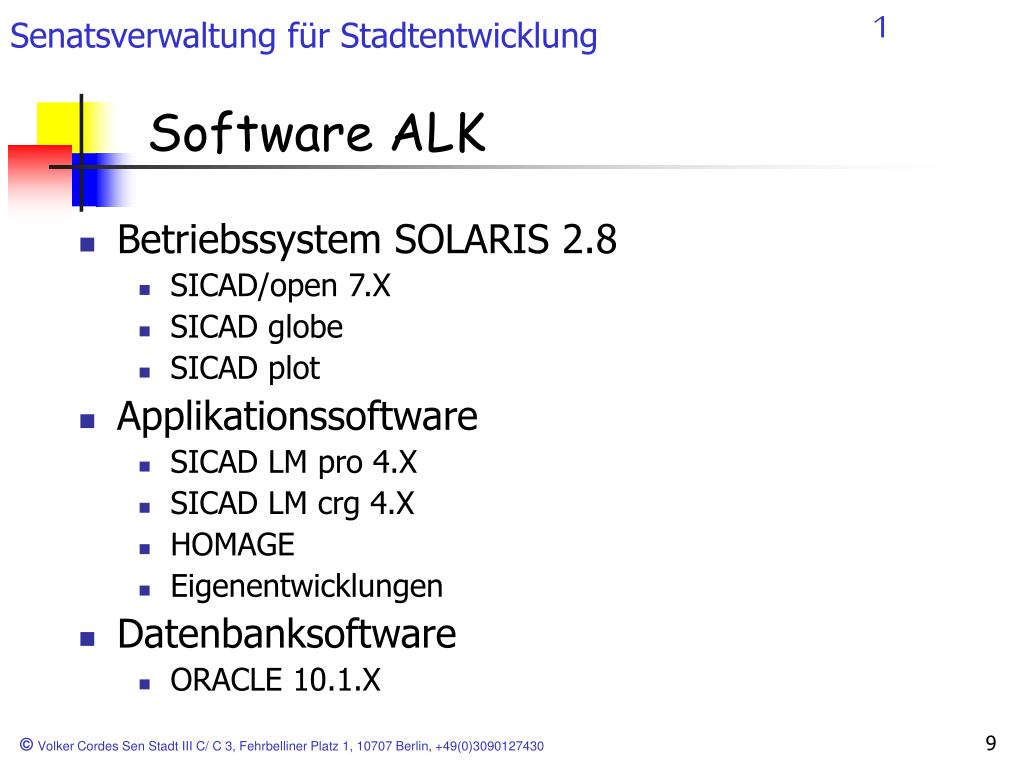

  9. Software ALK • Betriebssystem SOLARIS 2.8 • SICAD/open 7.X • SICAD globe • SICAD plot • Applikationssoftware • SICAD LM pro 4.X • SICAD LM crg 4.X • HOMAGE • Eigenentwicklungen • Datenbanksoftware • ORACLE 10.1.X

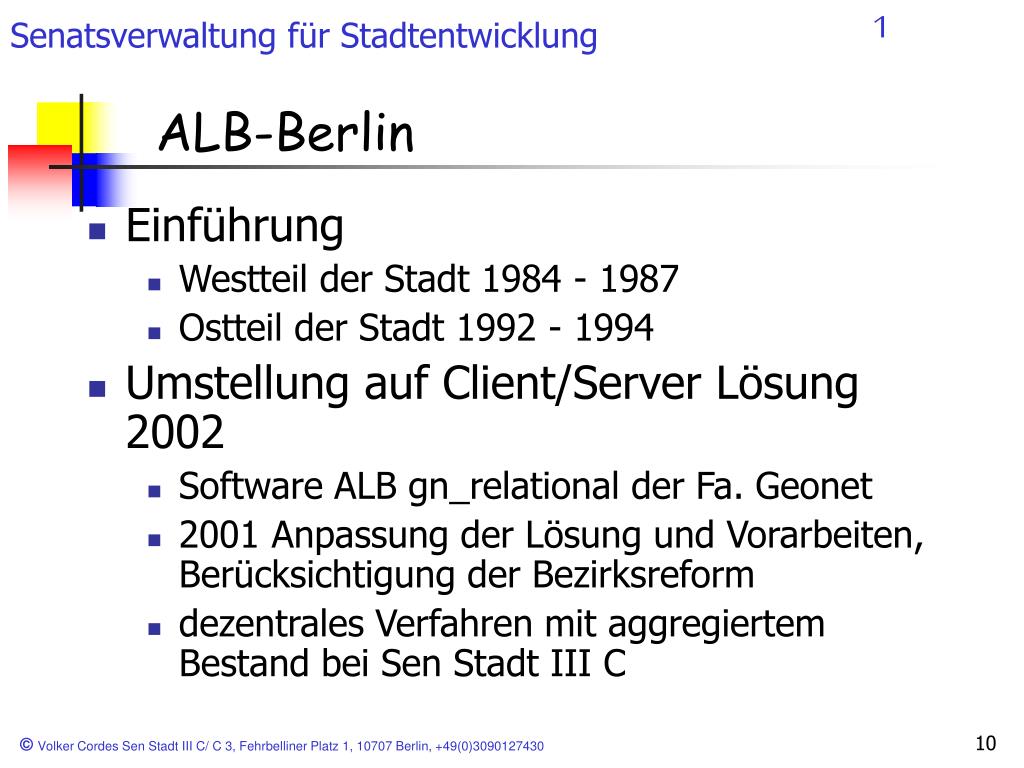

  10. ALB-Berlin • Einführung • Westteil der Stadt 1984 - 1987 • Ostteil der Stadt 1992 - 1994 • Umstellung auf Client/Server Lösung 2002 • Software ALB gn_relational der Fa. Geonet • 2001 Anpassung der Lösung und Vorarbeiten, Berücksichtigung der Bezirksreform • dezentrales Verfahren mit aggregiertem Bestand bei Sen Stadt III C

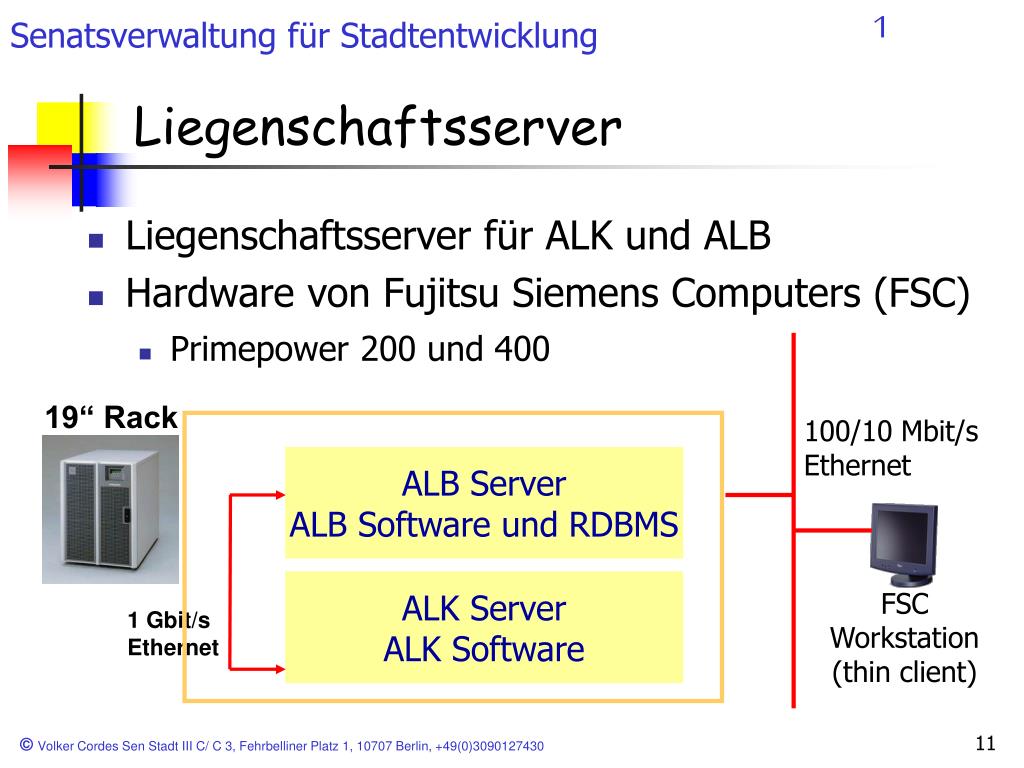

  11. 19“ Rack 100/10 Mbit/s Ethernet FSC Workstation (thin client) 1 Gbit/s Ethernet Liegenschaftsserver • Liegenschaftsserver für ALK und ALB • Hardware von Fujitsu Siemens Computers (FSC) • Primepower200 und 400 ALB Server ALB Software und RDBMS ALK Server ALK Software

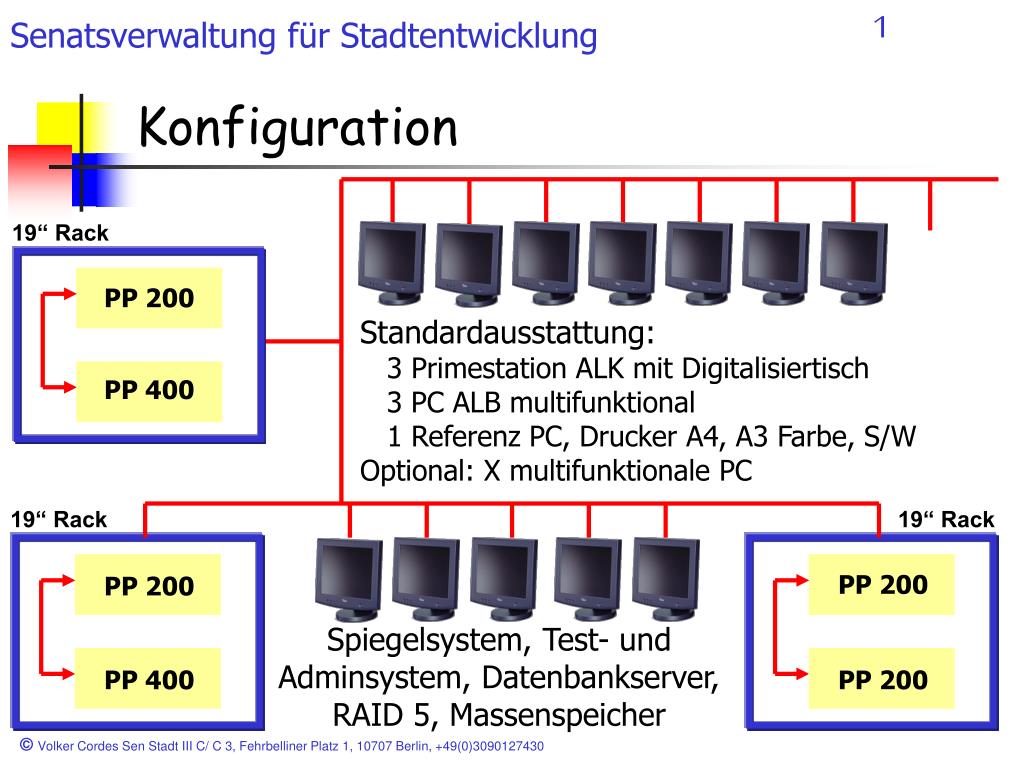

  12. 19“ Rack PP 200 Standardausstattung: 3 Primestation ALK mit Digitalisiertisch 3 PC ALB multifunktional 1 Referenz PC, Drucker A4, A3 Farbe, S/W Optional: X multifunktionale PC PP 400 19“ Rack 19“ Rack PP 200 PP 200 Spiegelsystem, Test- und Adminsystem, Datenbankserver, RAID 5, Massenspeicher PP 400 PP 200 Konfiguration

  13. Senatsverwaltungen Bezirksämter Bürgerämter registrierte Nutzer G2B Portal Applikationen online 12 Vermessungsämter ALK und ALB W-LAN Internet Intranet/MAN 10/100 Mbit/s BZSN Verfahren Update 1x die Woche Intranet/Internet Server SenStadt BZSN Verfahren kundenspezifisch DB Server SenStadt BWB, BVG, BVVG, GASAG, Vattenfall, Feuerwehr,.... Infrastruktur

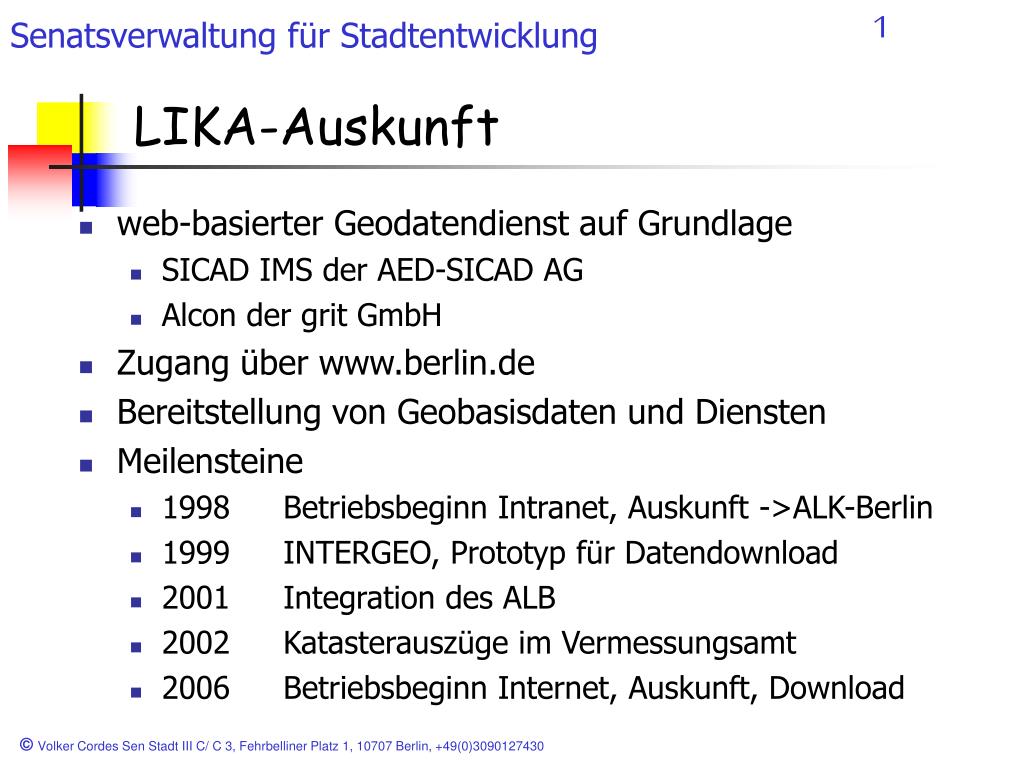

  14. LIKA-Auskunft • web-basierter Geodatendienst auf Grundlage • SICAD IMS der AED-SICAD AG • Alcon der grit GmbH • Zugang über www.berlin.de • Bereitstellung von Geobasisdaten und Diensten • Meilensteine • 1998 Betriebsbeginn Intranet, Auskunft ->ALK-Berlin • 1999 INTERGEO, Prototyp für Datendownload • 2001 Integration des ALB • 2002 Katasterauszüge im Vermessungsamt • 2006 Betriebsbeginn Internet, Auskunft, Download

  15. Funktionalität • Daten: ALK / ALB und Landeskartenwerke • Navigation, Recherche, Druck • Koordinaten, Adresssuche, zoom in/out, ... • Druck: maßstäblich, unmaßstäblich • Datendownload in verschiedenen Formaten • Datenvolumen begrenzt, online Bestellung für große Datenmengen • EDBS, DXF, WLDGE, ... • online Direktzugriff über OGC WMS Interface

  16. Geschäftsmodell • kostenfreier Test der Daten • Vektordaten in allen Formaten, Ausdrucke • Standardvertragsarten • ohne Eigentümerangaben • mit Eigentümerangaben • Auskunft • Auskunft und Datendownload • Vertragsabwicklung innerhalb eines Werktages • pay-per-use Applikation • 10 Min. kosten 0,85 €, Kostenstaffelung nach Nutzungszeit

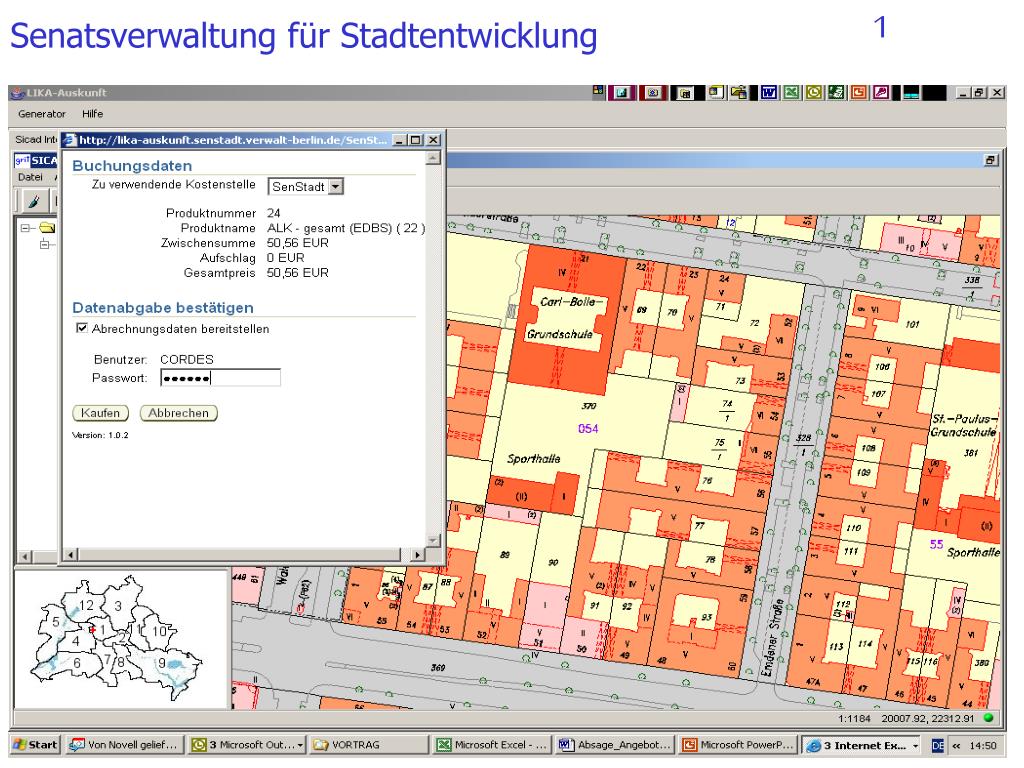

  17. Entwicklung

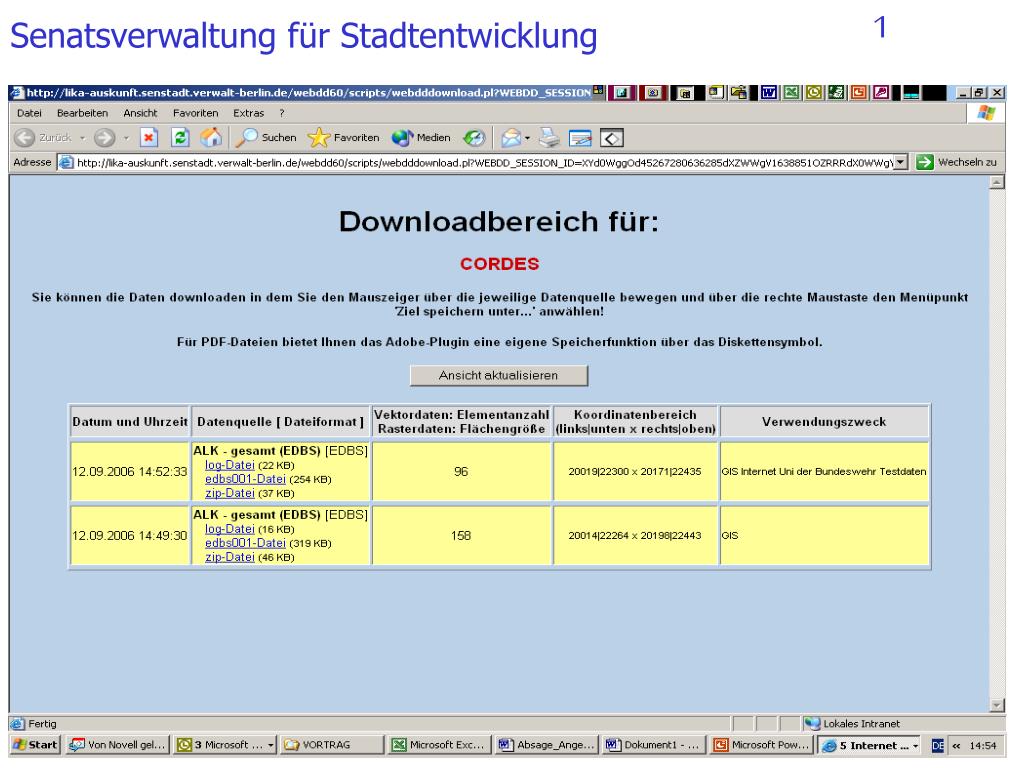

  18. Entwicklung

  19. Entwicklung

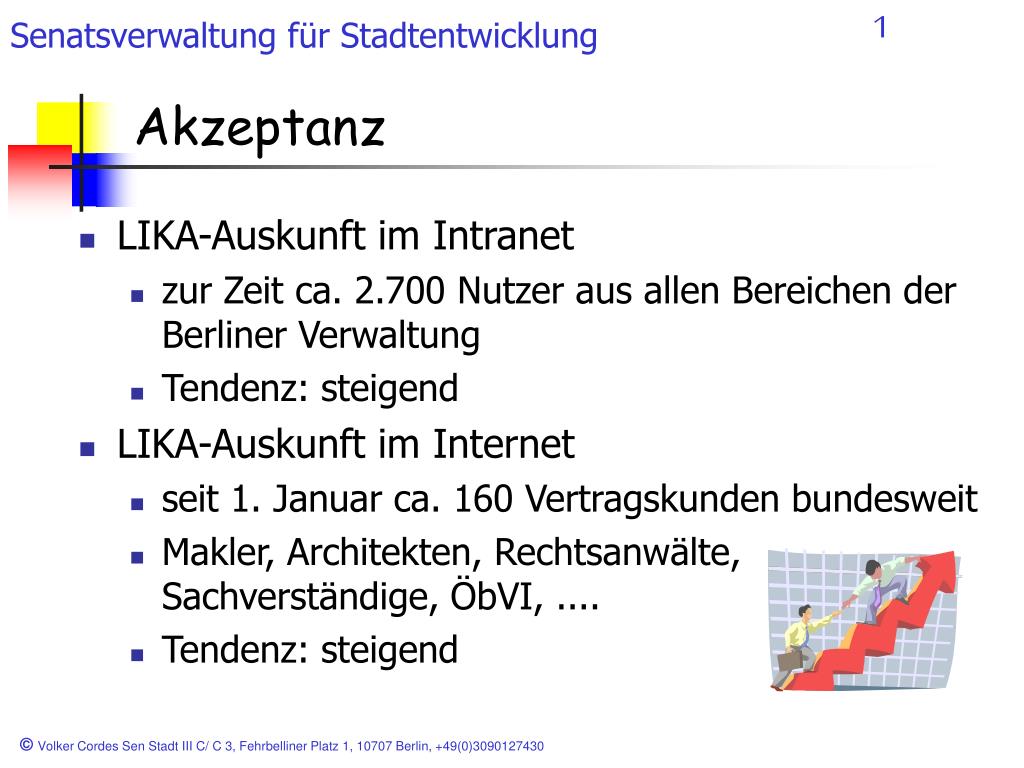

  20. Akzeptanz • LIKA-Auskunft im Intranet • zur Zeit ca. 2.700 Nutzer aus allen Bereichen der Berliner Verwaltung • Tendenz: steigend • LIKA-Auskunft im Internet • seit 1. Januar ca. 160 Vertragskunden bundesweit • Makler, Architekten, Rechtsanwälte, Sachverständige, ÖbVI, .... • Tendenz: steigend

  21. Entwicklung • Abruf von Eigentümerdaten für vertrauens-würdige Kunden • Rechtsanwälte, Banken, ... • Namenssuche • weitere Vektorformate für Graphikdaten • Erweiterung um das Segment G2C • online Bezahlung

  22. Vielen Dank für Ihre Aufmerksamkeit
