Gépi tanulás a fejlesztés, karbantartás költségének becslésére

1. Gépi tanulás a fejlesztés, karbantartás költségének becslésére Kakuja-Tóth Gabriella Szoftverfejlesztés Tanszék

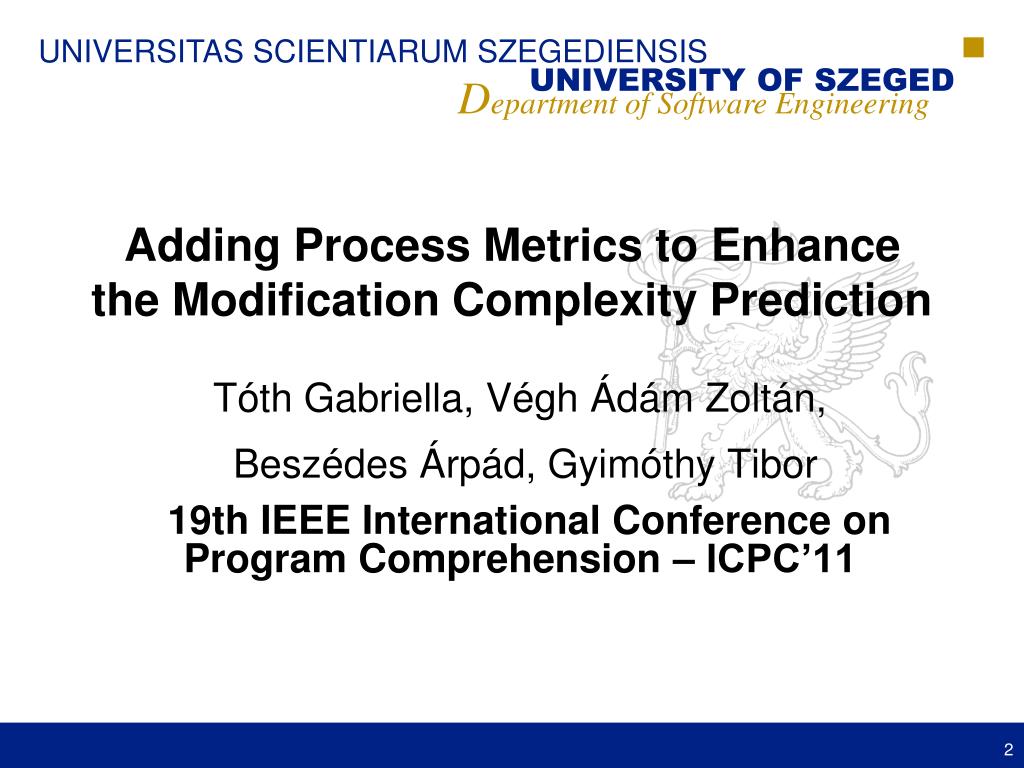

2. Adding Process Metrics to Enhance the Modification Complexity Prediction Tóth Gabriella, VéghÁdám Zoltán, Beszédes Árpád, Gyimóthy Tibor 19th IEEE International Conference on ProgramComprehension – ICPC’11

3. Adjusting Effort Estimation Using Micro-Productivity Profiles Tóth Gabriella, Végh Ádám Zoltán, Beszédes Árpád, Schrettner Lajos, Gergely Tamás, Gyimóthy Tibor 12th Symposium on Programming Languages and Software Tools - SPLST'11

4. Vázlat • Metrikák felhasználása becslésre • Módosítás költsége metrika • Level of Modification Complexity (LMC) • A kísérlet • Összehasonlító elemzés különböző metrikákkal alapján történő becslések között • Eredmények • Hogyan tovább?

5. Szoftvermetrikákkal történő becslés • Mit becsülhetünk? • Költség, • Erőforrás, • Hibaszám, • … • Miből becsülhetünk? • Termék metrikák • Folyamat metrikák • Múltbeli fejlesztési adatok • …

6. Kapcsolódó irodalom • C&K metrikák:6 objektum orientált metrika (Chidamberés Kemerer által) • Ezek a metrikák korrelációt mutatnak a karbantarthatóság mértékével és a hibák számával • Mockus és Weiss • A változás metrikák és a fejlesztők szakértelme fontos tényező a hibák számának előrejelzésében • Moser • A legerőteljesebb hiba előrejelzők a nagy számú kis méretű kommitok, sok hibajavítás és kevés refaktoring.

7. Módosításkomplexitása • ISO/IEC TR 9126-2:2003 szabvány • Modification complexity • Can the maintanier easily change the software to resolve problem? • T = Sum(A/B)/N • A: work time spent to change • B: Size of software change • N: number of changes

8. Módosításkomplexitása • Mennyi ideig tart átlagosan egy fájl1 sorának módosítása a fájl következő módosítása során? • T.F.H. r36-ban A.java módosult: • r35 – r36 között: • diff: 4 sor • A.java fejlesztésének nettó ideje: 12 perc • MC (A,35) = 12/4 = 3 perc/sor • LMC(A,35) = közepes

9. Módosítás komplexitása time(F, i):F fájl nettó fejlesztési ideje percben a fájl i. és i+1. revíziója között diff (F, i):F fájl változtatott sorainak száma a fájl i. és i+1. revíziója között Fájlonként kiszámolásra került a fájl összes módosításának revíziójához ez az érték

10. Kutatási cél • A módosítás költségére rátanulni • Milyen prediktorok segítségével? • Termék metrikák • Folyamat metrikák • Idő múlása • Több modell építése, ezek összehasonlítása • Precision • Recall

11. Kutatási kérdések Az idő múlása elégséges az LMC becsléséhez? A termékmetrikák által becsült LMC pontossága javítható további folyamatmetrikák segítségével?

12. A mérési keretrendszer

13. Productivity plug-in • Eclipse plug-in • Logolja a fejlesztés főbb mozzanatait: • Aktív fájl • Aktív perspektíva • Aktív projekt • Aktív fejlesztő • Események: • save, update, commit, deploy • Idő mérése (-tól –ig) • Központi adatbázisba tölti folyamatosan

14. A mérési keretrendszer

15. Columbus • Statikus elemző • C/C++, C#, Java, SQL, Python stb. • Termékmetrikák • Forráskód alapján • Méret, • Komplexitás, • Öröklődés, • Csatolás

16. A mérési keretrendszer

17. Prediktorok I. • Termék metrikák • lLOC: logical Lines of Code • Chidamber és Kemerer metrikák • DIT: Depth of Inheritence Tree • NOC: Number of Children • CBO: Couplings between Object Classes • RFC: Response For a Class • WMC: Weighted Methods per Class • LCOM: Lack of Cohesion in Methods • ECLOC: Effectively Changed Lines of Code

18. Termékmetrikák feldolgozása • 3 féle feldolgozás • A kód aktuális állapota alapján számolt • A kód első mért állapota és a jelenlegi állapota közötti eltérés • A kód előző mért állapota és a jelenlegi állapota közötti eltérés

19. Prediktorok II. • Folyamat metrikák • TT: Task Time • DEP: Developer’s Experience in Progamming • NDF: Numbers of Developers of File • NFA: Number of File Access • DT: Development Time • RN: Revision Number

20. A vizsgált projekt • Ipari K+F java projekt • Telemedicina terület • 7 fejlesztő • 23 munkanap • r954 – r1805 • 851 kommit • 1134 fájlmódosítás • 200 fájlmódosításhoz lehetett egyértelműen termék és folyamat metrikát társítani • 97 tanulóadat (a többi esetén nem volt a fájl rákövetkező módosítása)

21. Gépi tanulás • Használt weka algoritmusok • J48 • java weka.classifiers.trees.J48 -t data/process.arff -d data/process.model -i • RBFNetwork • java weka.classifiers.functions.RBFNetwork -t data/process.arff -d data/process.model -i • ClassificationViaRegression • java weka.classifiers.meta.ClassificationViaRegression -t data/process.arff -d data/process.model -i

22. Gépi tanulás • Cél: LMC diszkrét érték becslése • MC = DT/ECLOC → LMC • 4 féle becslőmodell • Idő múlása alapján • Prediktor: RN • Termék metrikák alapján • Prediktorok: RN, termék metrikák • Folyamat metrikák alapján • Prediktorok: RN, folyamat metrikák • Termék és folyamat metrikák alapján • Prediktorok: RN, termék és folyamat metrikák

23. Process_metrics.arff • @relation process_metrics • @attribute rev numeric • @attribute task {t2,t1,t3} • @attribute developer {d4,d3,d5} • @attribute access numeric • @attribute time numeric • @attribute dev_access numeric • @attribute target {m3,m2,m1} • @data • 963,t2,d4,1,43,1,m3 • 967,t1,d3,4,40,1,m3 • 967,t1,d3,3,3,1,m2 • …

24. Product_metrics.arff • @relation product_metrics • @attribute rev numeric • @attribute LLOC numeric • @attribute RFC numeric • @attribute WMC numeric • @attribute DIT numeric • @attribute NOC numeric • @attribute LCOM numeric • @attribute CBO numeric • @attribute dLLOC numeric • … • @attribute d1LLOC numeric • … • @attribute diff numeric • @attribute target{m3,m2,m1} • @data • 963,179,17,37,0,0,3,6,0,0,0,0,0,0,0,0,0,0,0,0,0,0,7,m2

25. Eredmények I. Az idő múlása elégséges az LMC becsléséhez? Csak revíziószám alapján

26. Eredmények II. Revíziószám és termékmetrikák alapján

27. Eredmények III. Revíziószám és folyamat metrikák alapján

28. Eredmények IV. Javítható-e a becslés pontossága, ha csak termékmetrikák helyett termék és folyamatmetrikák segítségével becsülnénk?

29. További vizsgált projektek 3 ipari K+F Java projekt 293 tanulóadat

30. EredményekV. • Becslőmodellek összehasonlítása nagyobb tanulóhalmazra

31. Összegzés • Ígéretes eredmények • A kombinált prediktor használat (termék és folyamatmetrikák) pontosabb becslést eredményezett • További eredmények • Új tanulóhalmazon ismételt mérés • A tanulóhalmaz méretének növelésével még pontosabb becslést értünk el

32. Távlati célok • Hosszabb távú előrejelzés • Ne csak a következő módosítás komplexitása legyen becsülhető, hanem hosszabb távon is • 1, új tanulómodellek a következő 1,2,3, … módosítás komplexitásának előrejelzésére • 2, régi tanulómodell által becsült érték korrigálása statisztikai értékek alapján

33. Micro-productivity jelenség • Következő módosítás (MC): 5 perc/sor • Naív megközelítés • Köv. 10 módosítás módosításonként 30 sorral számolva: 30*10*5= 1500 perc • Micro-productivity jelenség • A 10 módosítás valószínűleg tartalmaz közös részeket (utólagos refaktorálás, átgondolatlan fejlesztés, hibás első ötlet stb.) • módosított sorok száma legfeljebb 30*10

34. Micro-productivity jelenség • 10 módosítás előrejelzése: • Tényleges: 250 sor • Naív: 300 sor • Ezek aránya: 250/300= 0,83 • Naív becslés korrigálása • 1500 * 0,83 = 1250 perc • Minden hosszhoz átlag (vagy medián) számítása a meglévő arányok alapján

35. Felmerült probléma • Tanulóadat számának újbóli növekedé-sével nem kaptunk pontosabb becslést • Rosszul választottunk • prediktorokat? • Túl sok a prediktor? • Nincs közük a target-hez? • tanuló modellt? • Paraméterezés? • Más modell?

36. Köszönöm a figyelmet!Kérdések?Ötletek?
