information sismique r gionale automatique de dommages

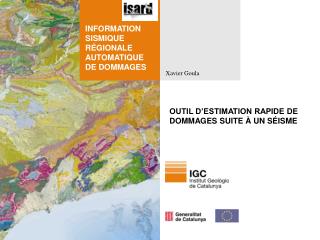

INFORMATION SISMIQUE RÉGIONALE AUTOMATIQUE DE DOMMAGES

Xavier Goula

OUTIL D’ESTIMATION RAPIDE DE DOMMAGES SUITE À UN SÉISME

slide2
INTRODUCTION

Réunion de la Zone de Défense et de Sécurité du Sud-Ouest. ORSEC zonal – Dispositions spécifiques Séisme, décembre 4, Toulouse

Entre 2004 et 2008, un système d’Information Sismique Automatique Régional de Dommages (projet ISARD) a été dévéloppé des deux cotés de la frontière franco-espagnole dans la moitié Est des Pyrénnées

ISARD ha été finançé par:

- le programme européen INTERREG IIIa,

- le MEDaD, en France

- le DPTiOP de la Generalitat de Catalunya

Participants:

slide4
RÉSEAU SISMIQUE TEMPS RÉEL- 2012
  • Projet SISPYR
  • Incorporation des données en temps réel de :
    • 4 stations en France (OMP)
    • 5 stations en Espagne (IGN)
  • Actuellement 26 stations interviennent en DAS
slide7

1

2

Centre de Reception de Données Sismiques a l’ICGC de Barcelona

Centre de Reception de Données Sismiques au

BRGM d’Orléans

3

4

FAXSMSe-mailhttp

FAXSMSe-mailhttp

SYSTÈME DE RÉPONSE RAPIDE

Transmission du signal par Satélite au Hub de Barcelona

Transmission aux CRDS en temps quasi-réel

DAS & scénario de dommagesSystème de Response Rapide aux 2 CRDS

Envoi Automatique de Notes Informativesaux Services de Protection Civile

7

slide8

SCHÉMA SIMPLIFIÉ DU SYSTEME DE DETECTION AUTOMATIQUE (DAS) POUR UNE SEULE SOURCE DE DONNÉES EN TEMPS RÉEL

slide9
FIABILITÉ

Les résultats obtenus pendant les 4 dernières années sont très satisfaisants:

- très faible nombre de fausses alertes

- detection de la totalité des séismes ressentis par la population et del quasi totalité de M>1.5

- localisations très précises, comparées à celles faites manuellement

slide10

NOTE INFORMATIVE AUTOMATIQUE

Une note informativeautomatiqueesttransmise par fax, SMS, ftp et courrierelectronique, avec:

  • une carteavecl’épicentre et la magnitude

- des cartes avec les valeurs enregistrés des PGA et PGV

- des cartes avec les dommages estimés

- liste exhaustive des dommages par municipalité

10

slide12
SCENARIOS DE DOMMAGES
  • La méthode consiste en 3 étapes:
  • Estimation de l’Intensité épicentrale, utilisant correlations adaptées entre Magnitude et Intensité épicentrale
  • L’Intensité est attribué à chaque commune utilisant une rélation d’attenuation adaptée de l’Intensité en fonction de la distance
  • Estimation des dommages aux immeubles et aux personnes à partir de 2 méthodes
slide13

SIMULATION DES INTENSITÉS ( M5.5)

Le scénario concerne toutes les communes de la Catalogne, du Département des Pyrénées Orientales et 2 communes d’Andorre

slide14
SCÉNARIO DE DOMMAGES
  • Méthode simplifiée (IGC, 2000):
    • L’EMS’98 est utilisée pour définir les classes de vulnerabilité et les Matrices de Probabilité de Dommages

14

slide15

CARTES AUTOMATIQUES DE DOMMAGES ESTIMÉS

  • Bâtiments inhabitables
  • Personnes sans abri

15

15

slide16

ZONE PILOTE ISARD

Une méthode plus précise a été appliquée à une zone pilote définie par la Cerdagne, des deux cotés de la frontière et 2 parroises d’Andorre:

- tipologies structurales et indices de vulnerabilité

- prise en compte des effets de site par polygone d’habitation

16

slide17
PROTOCOL OPERATIONNEL EN CAS DE SÉISME

APRÉS UN TREMBLEMENT DE TERRE de M>2.4, L’IGC:

1- ENVOI AU CECAT (Centre d’Emergences de la Generalitat de Catalogne): UNE NOTE URGENTE AUTOMATIQUE (PAR SMS ET E.MAIL) AVEC L’INFORMATION SUR LA LOCALISATION ET UNE ESTIMATION DES EFFETS (<10 MIN)

2- APPEL DU SISMOLOGUE EN ASTREINTE AU CECAT POUR VALIDER L’INFORMATION DE LA NOTE AUTOMATIQUE ( < 15 MIN)

3 - UNE NOTE AUTOMATIQUE VALIDÉE PAR LE SISMOLOGUE D’ASTREINTE MISE SUR WEB IGC (< 20 MIN)

slide25
EXEMPLE D’E.MAIL POUR UN SÉISME FICTIF EN CERDAGNE DE M=5.5
  • Cartes des scénarios:
      • Carte d’intensités et répartition du nombre de personnes par niveaux intensité
      • Nombre de bâtiments inhabitables
      • Personnes sans abri
      • Blessés légers
      • Blessés graves
      • Morts
      • Liste complète des effets par commune
  • Méthode simplifiée: Catalogne, Andorre et Dpt. Pyrénées Orientales
  • Méthode avancée: zone pilote de Cerdagne et Andorre
slide30

NOTE AUTOMATIQUE VALIDÉE PAR LE SISMOLOGUE D’ASTREINTE, DISPONIBLE SUR LA WEB DE L’IGC: www.igc.cat/sismes
