lecture9 tree

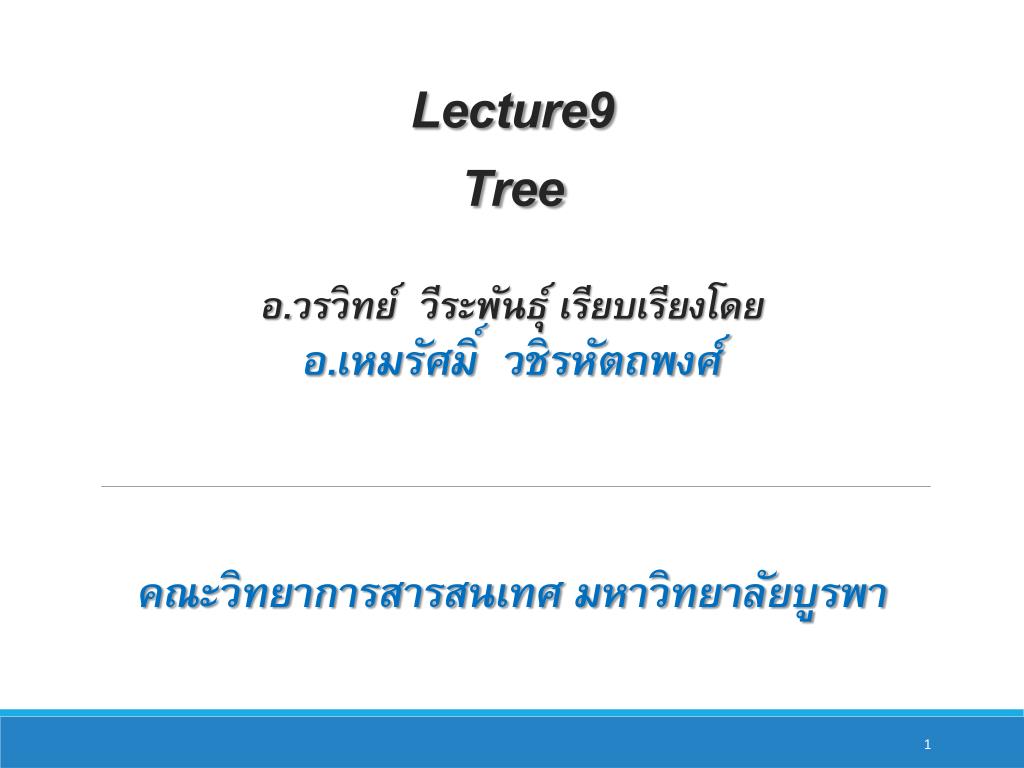

Lecture9 Treeอ.วรวิทย์ วีระพันธุ์ เรียบเรียงโดย อ.เหมรัศมิ์ วชิรหัตถพงศ์คณะวิทยาการสารสนเทศ มหาวิทยาลัยบูรพา

terminology

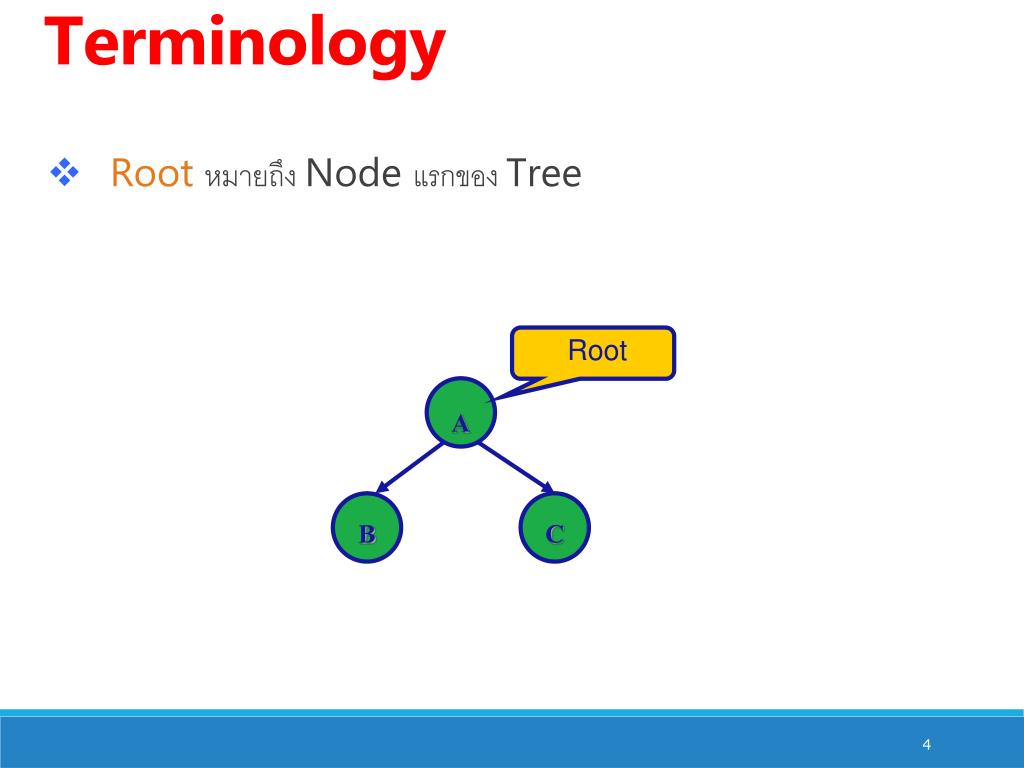

Terminology

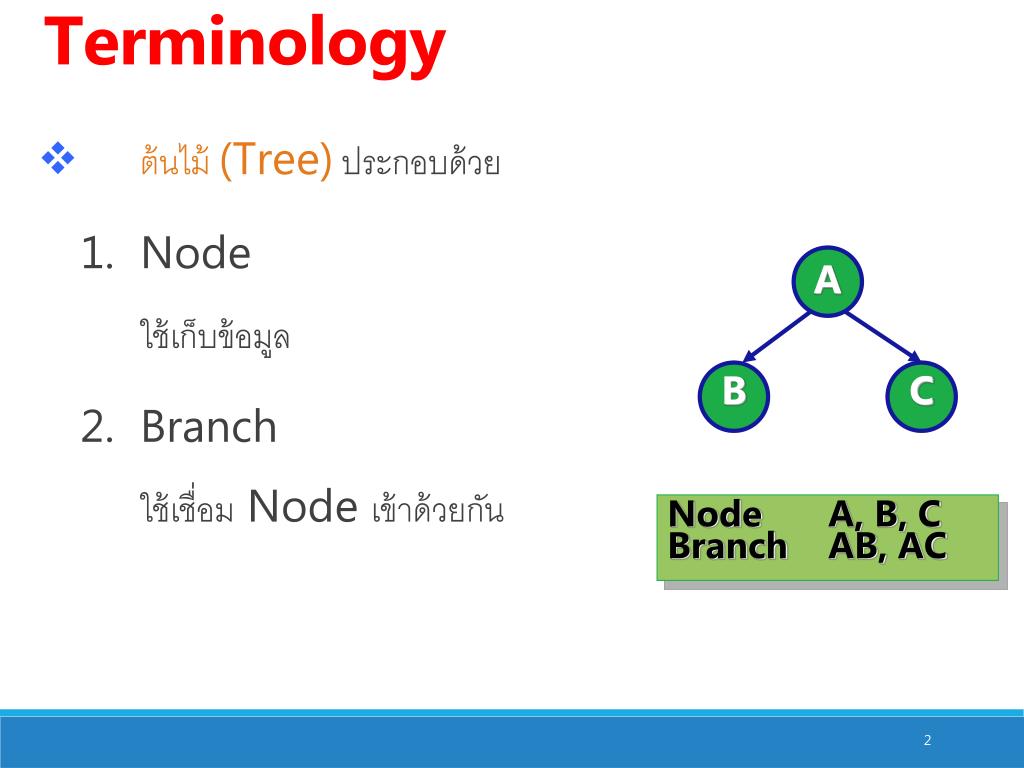

ต้นไม้ (Tree) ประกอบด้วย

1. Nodeใช้เก็บข้อมูล

2. Branchใช้เชื่อม Node เข้าด้วยกัน

A

B

C

Node A, B, C

Branch AB, AC

slide3

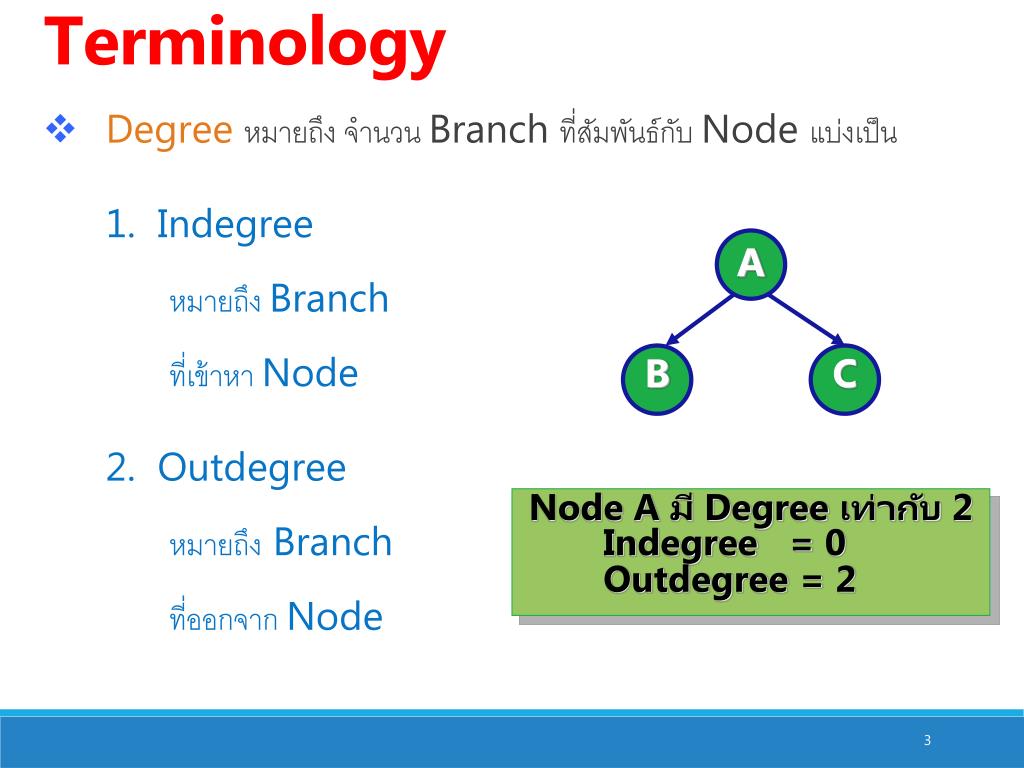

Degreeหมายถึง จำนวน Branch ที่สัมพันธ์กับ Node แบ่งเป็น

1. Indegreeหมายถึง Branchที่เข้าหา Node

2. Outdegreeหมายถึง Branchที่ออกจาก Node

A

B

C

Terminology

Node A มี Degree เท่ากับ 2

Indegree = 0

Outdegree = 2

slide5

ดังนั้นจะพบว่าต้นไม้ทั่วไปดังนั้นจะพบว่าต้นไม้ทั่วไป

Root มี Indegree =

อื่นๆ มี Indegree =

0

Root มี Outdegree =

อื่นๆ มี Outdegree =

N

1

N

slide6
Leaf หรือ External nodeหมายถึง Node ที่มี Outdegreeเท่ากับ 0

A

B

C

Leaf B, C

slide7

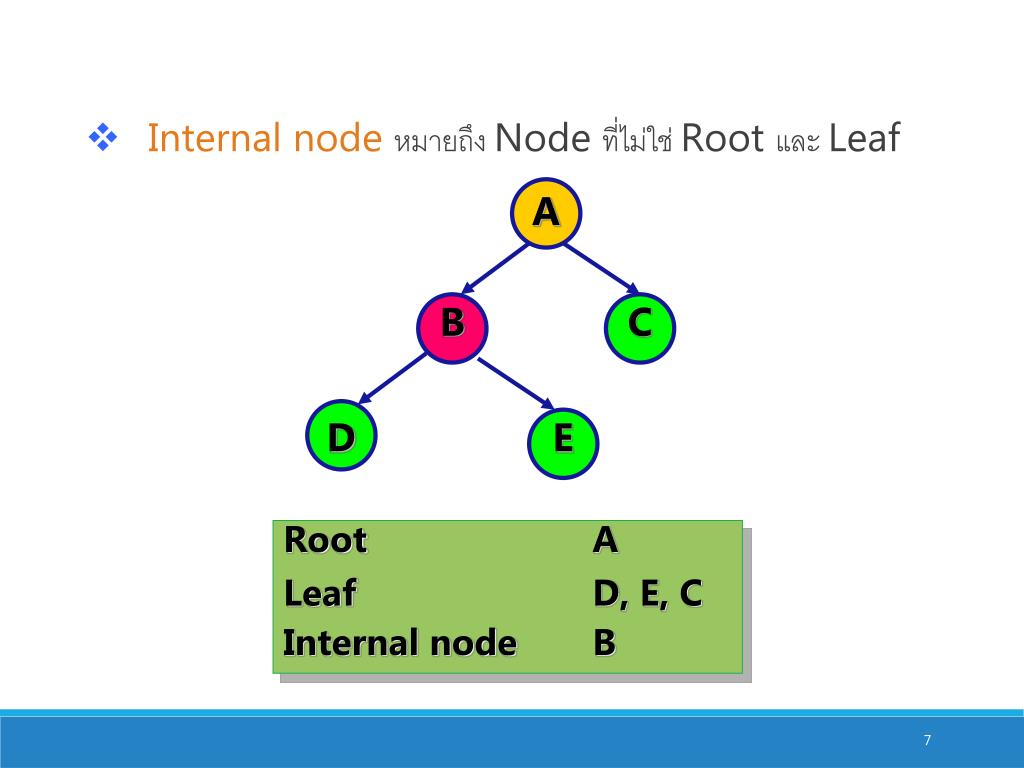

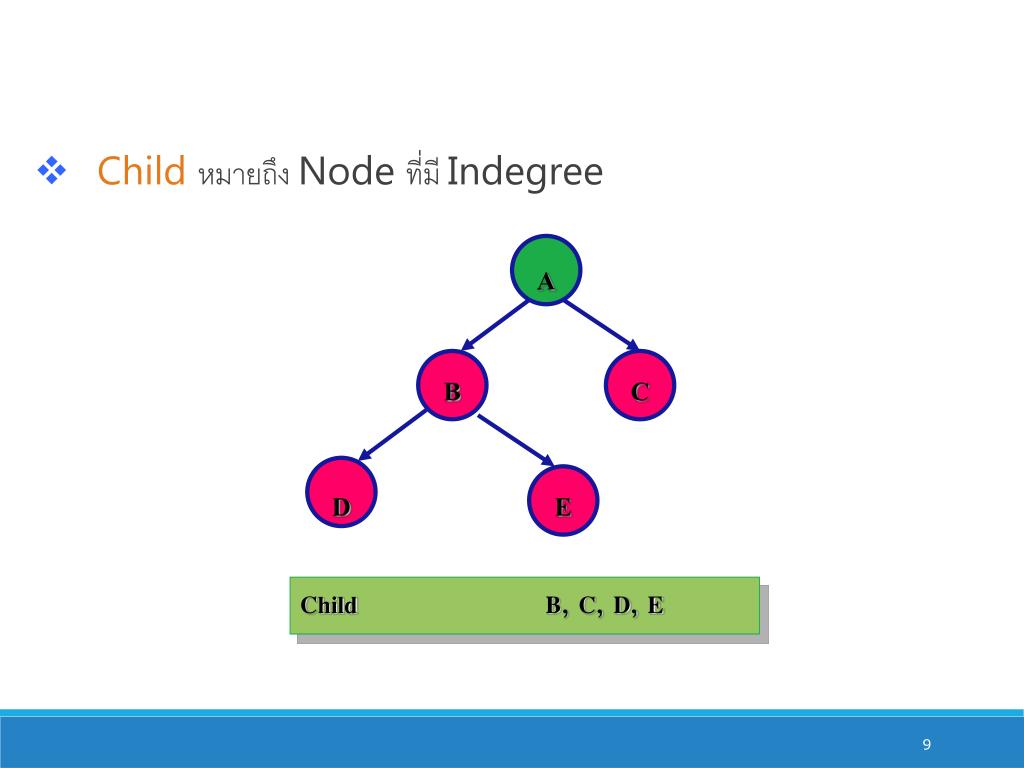

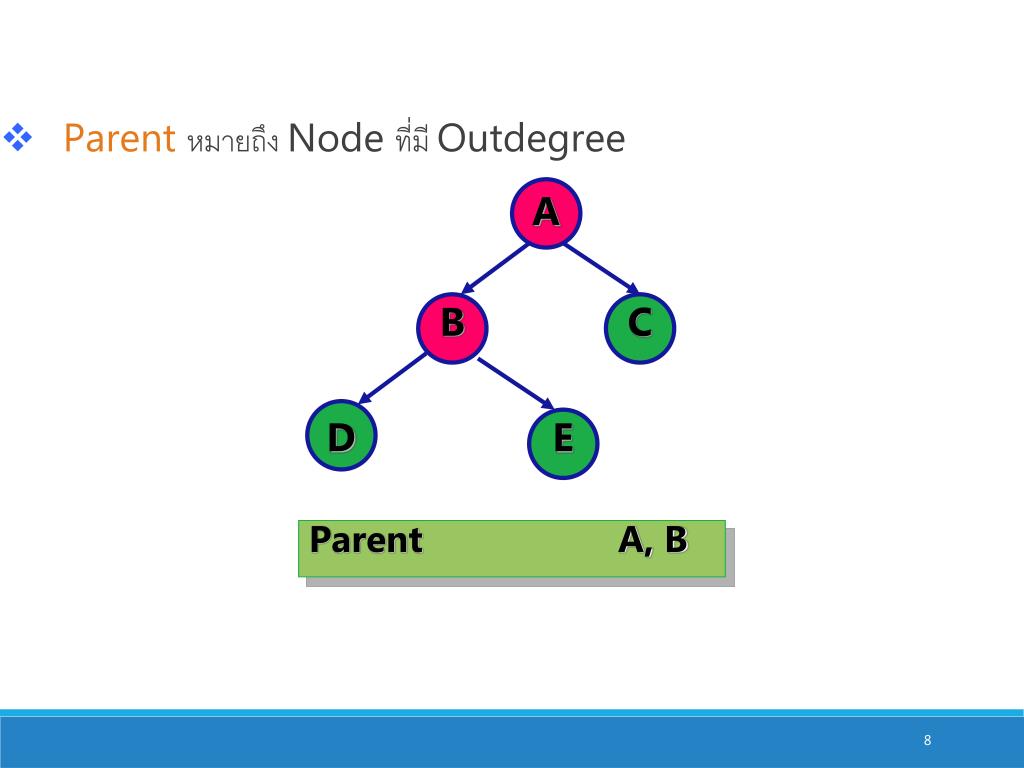

Internal nodeหมายถึง Node ที่ไม่ใช่ Root และ Leaf

A

B

C

D

E

Root A

Leaf D, E, C

Internal node B

slide10
Siblingหมายถึง Node ที่มี Parent เดียวกัน

A

B

C

D

E

Sibling {B, C}, {D, E}

slide11

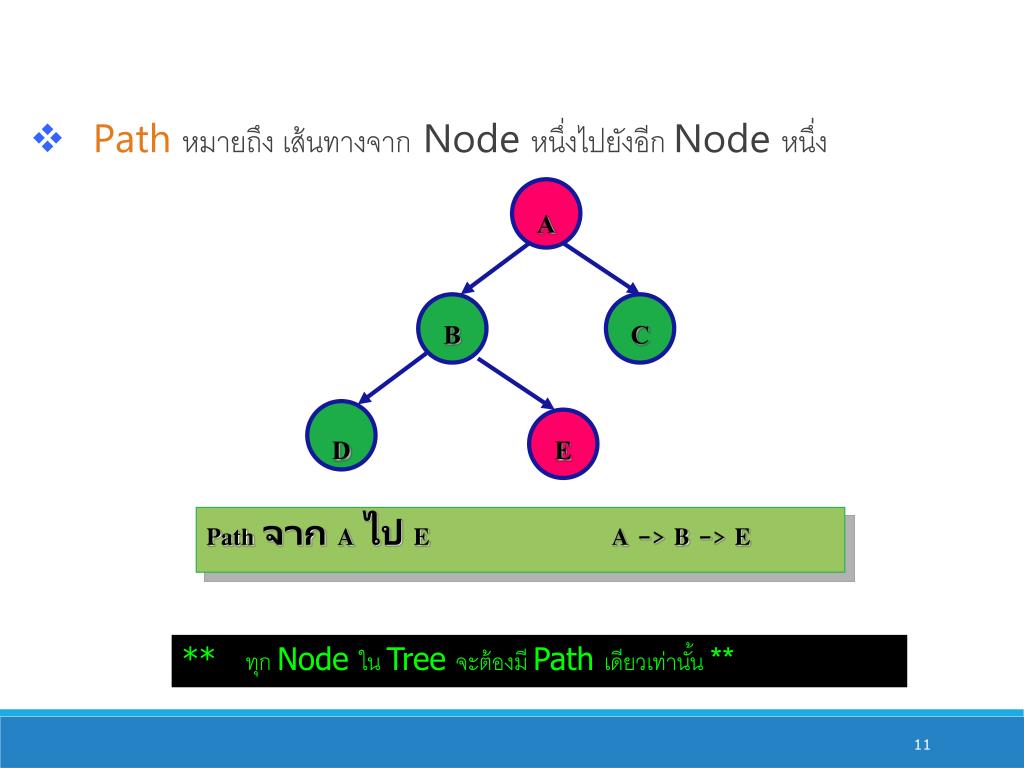

Pathหมายถึง เส้นทางจาก Node หนึ่งไปยังอีก Node หนึ่ง

A

B

C

D

E

Path จาก A ไป E A -> B -> E

** ทุก Node ใน Tree จะต้องมี Path เดียวเท่านั้น **

slide12

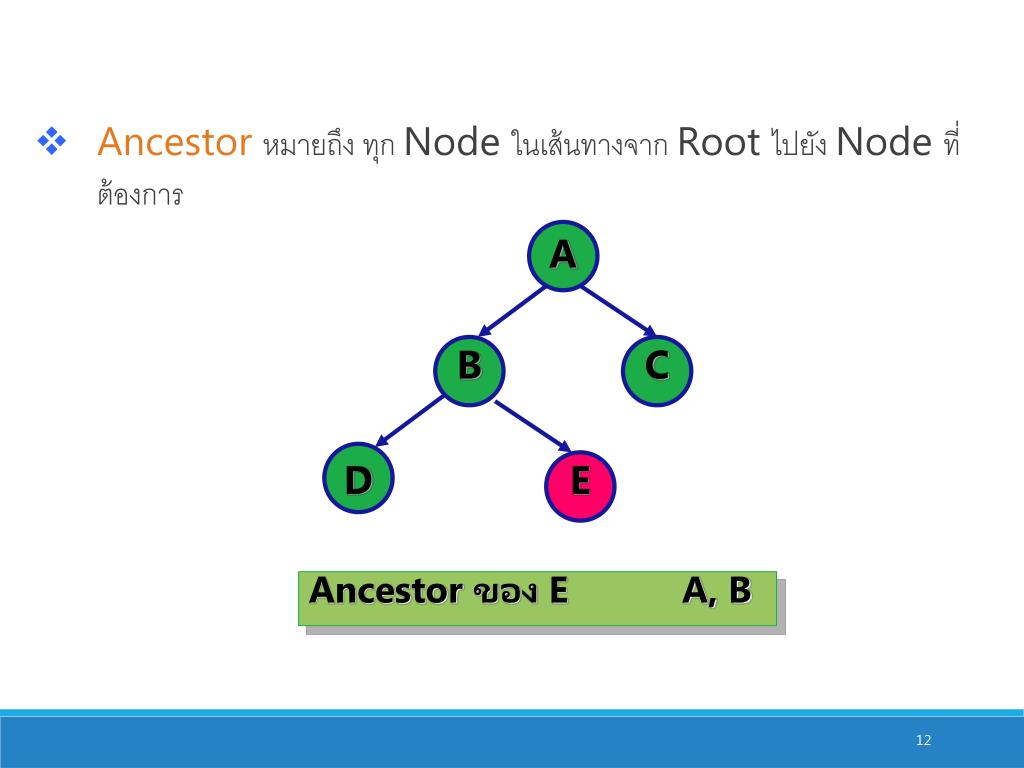

Ancestor หมายถึง ทุก Node ในเส้นทางจาก Root ไปยัง Node ที่ต้องการ

A

B

C

D

E

Ancestor ของ E A, B

slide13
Descendentหมายถึง ทุก Node ในเส้นทางจาก Node ที่กำหนดไปจนถึง Leaf

A

B

C

D

E

Descendent ของ A B, C, D, E

Descendent ของ B D,E

slide15

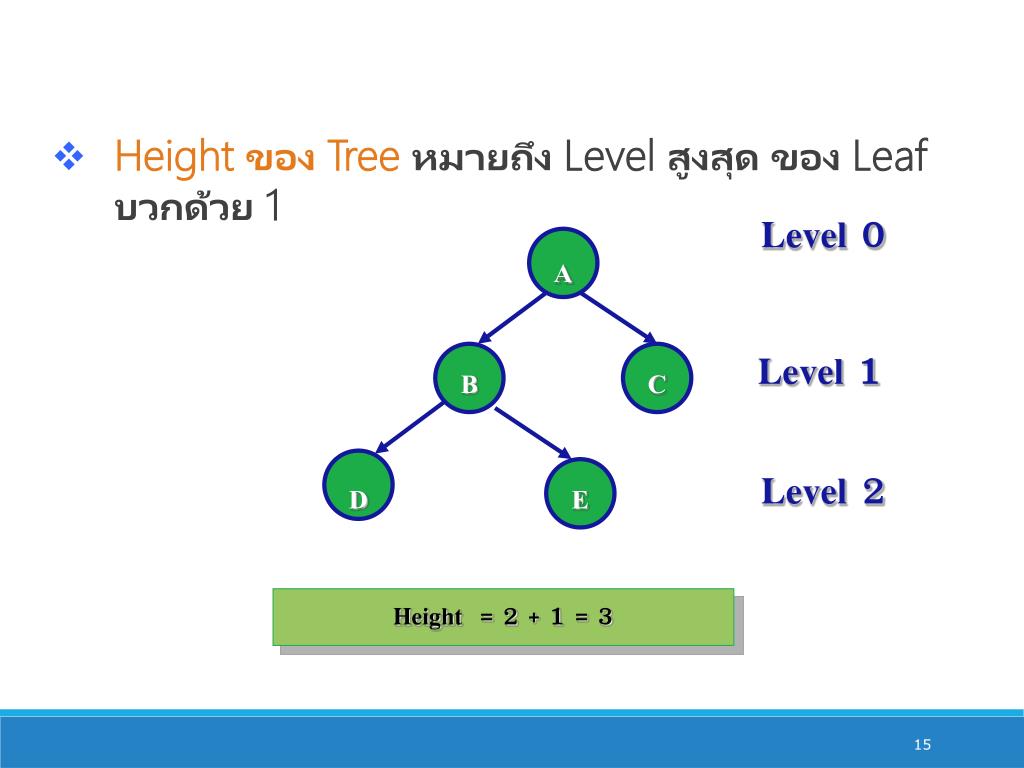

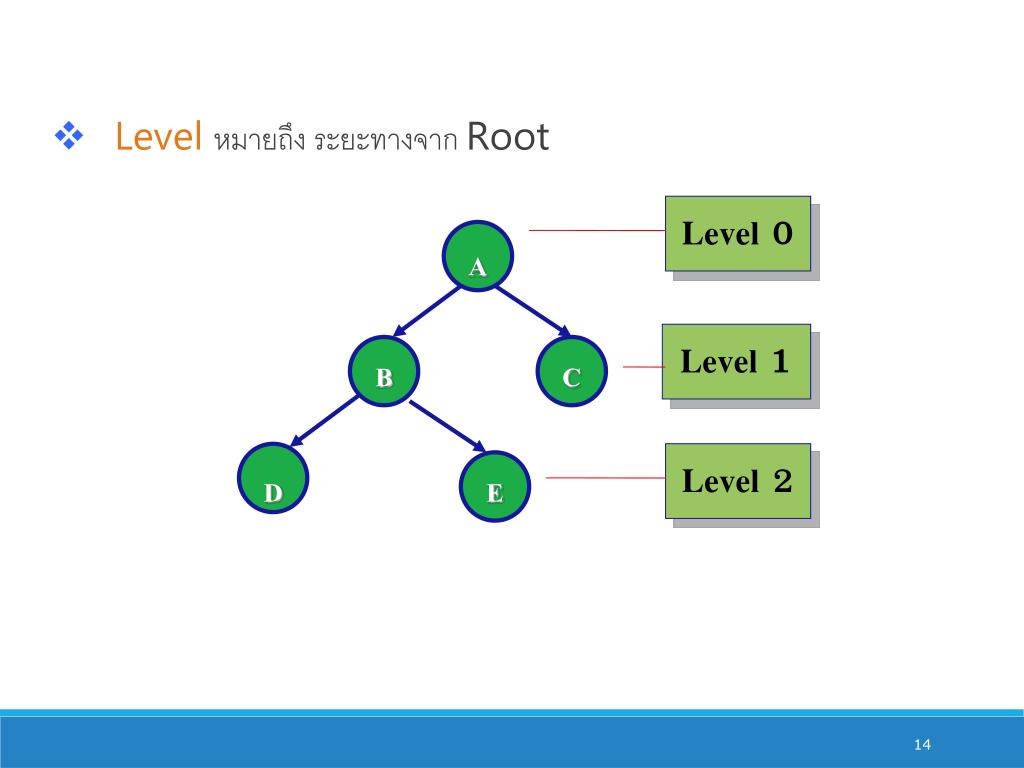

Height ของ Tree หมายถึง Level สูงสุด ของ Leaf บวกด้วย 1

Level 0

A

Level 1

B

C

Level 2

D

E

Height = 2 + 1 = 3

slide16

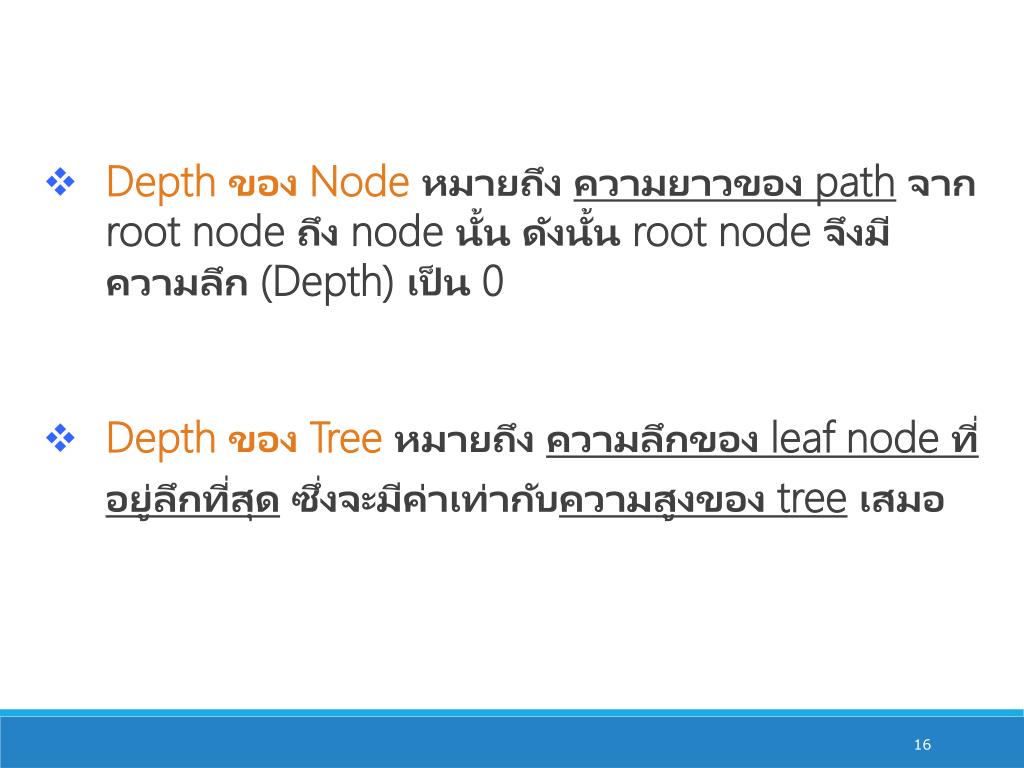

Depth ของ Node หมายถึง ความยาวของ pathจาก root node ถึง node นั้น ดังนั้น root node จึงมีความลึก (Depth) เป็น 0

Depth ของ Tree หมายถึง ความลึกของ leaf node ที่อยู่ลึกที่สุด ซึ่งจะมีค่าเท่ากับความสูงของ treeเสมอ

slide17

Parents

Children

Siblings

Leaves

Internal nodes

Ancestor of G

Descendent of A

Height

A,B,F

B,E,F,C,D,G,H,I

{B,E,F}, {C,D}, {G,H,I}

C,D,E,G,H,I

B,F

A,F

B,E,F,C,D,G,H,I

3

slide18

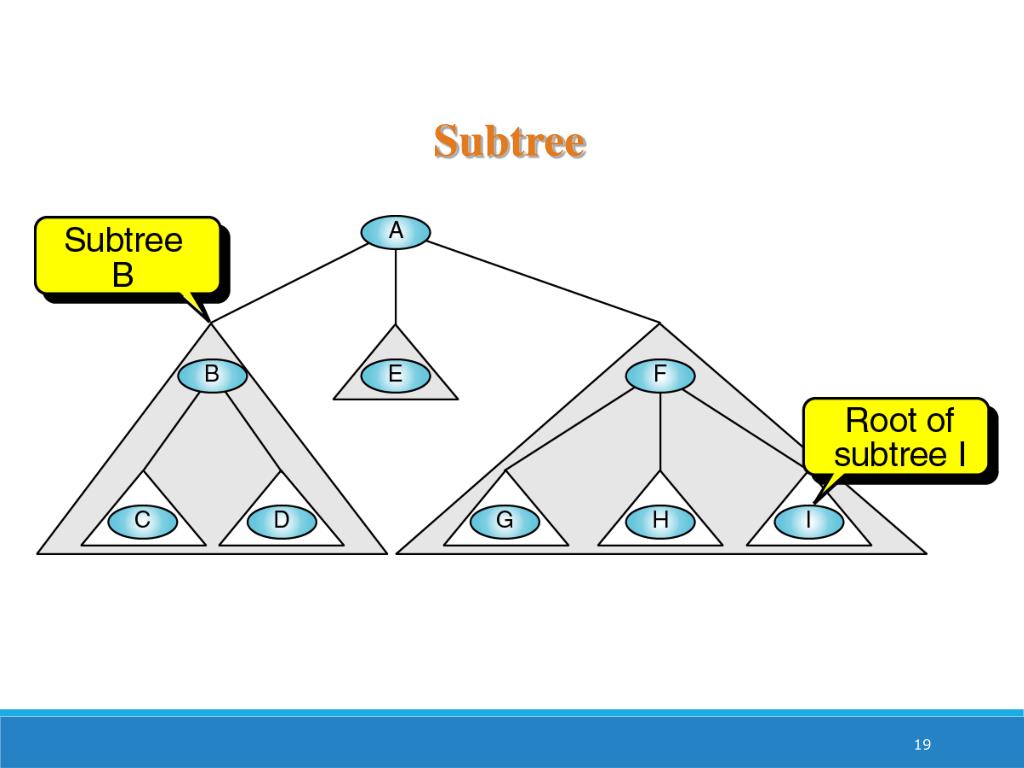

Subtreeหมายถึง โครงสร้างที่เชื่อมต่อกันภายใต้ Root โดย

Node แรกของ Subtreeจะเป็น Root ของ Subtreeนั้น และใช้เป็นชื่อเรียก Subtree

Subtreeสามารถแบ่งย่อยเป็น Subtreeได้อีกจนกว่าจะ Empty

slide20

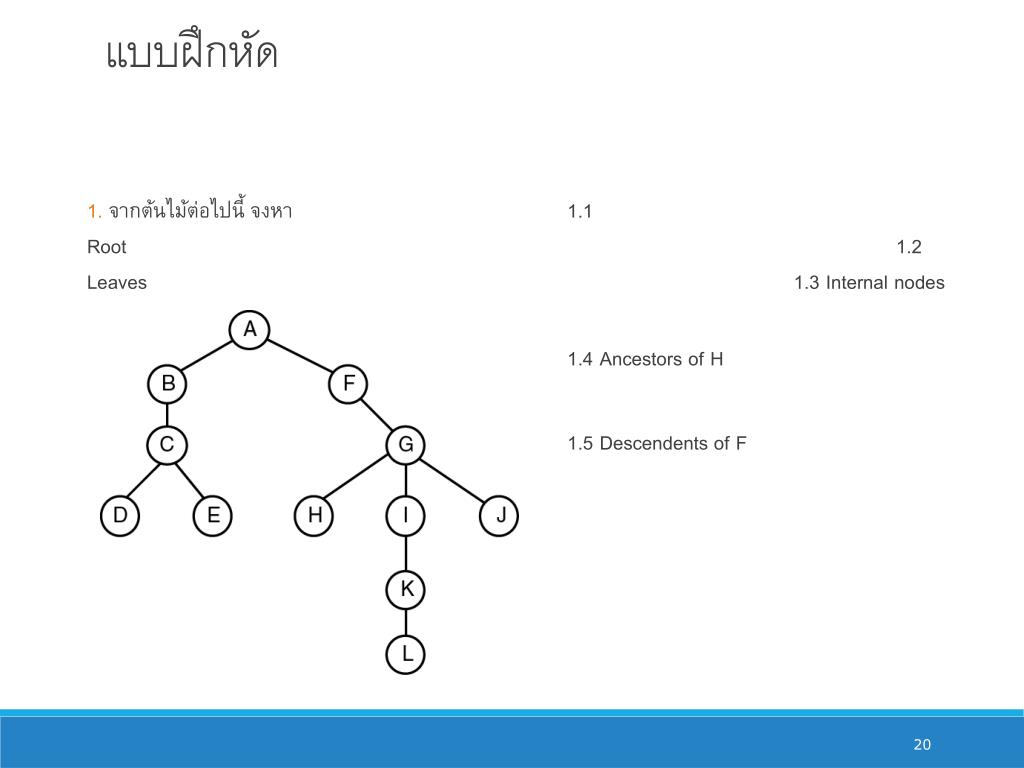

1. จากต้นไม้ต่อไปนี้ จงหา 1.1 Root 1.2 Leaves 1.3 Internal nodes

1.4 Ancestors of H

1.5 Descendents of F

แบบฝึกหัด
slide21

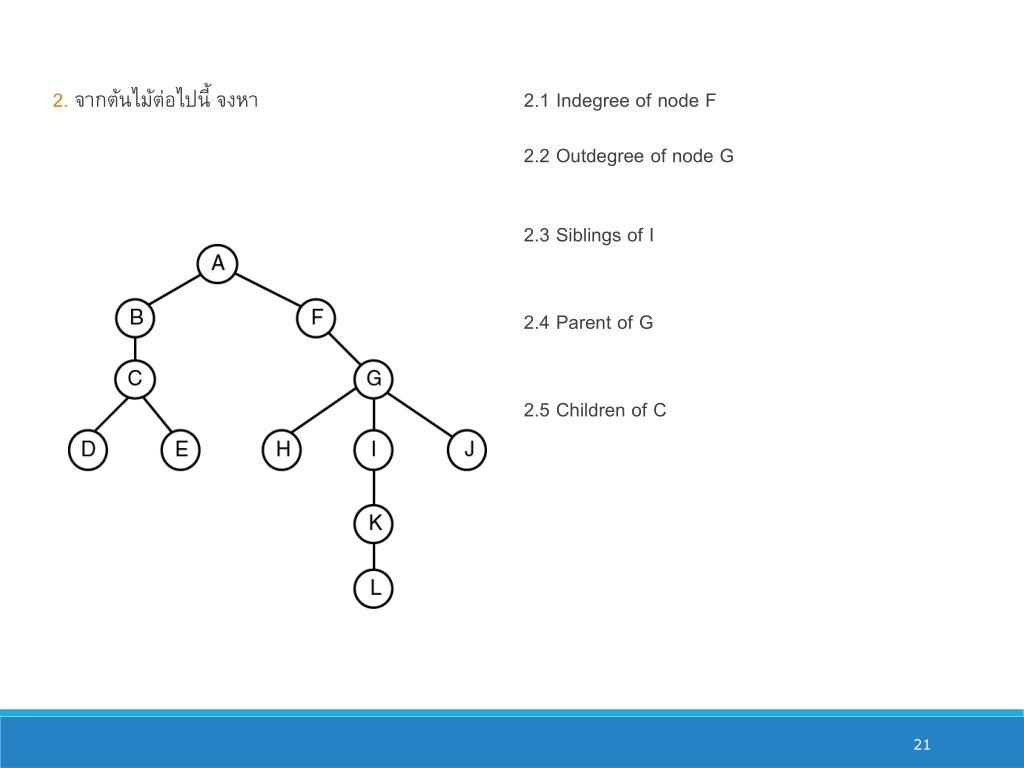

2.จากต้นไม้ต่อไปนี้ จงหา 2.1 Indegree of node F

2.2 Outdegree of node G

2.3 Siblings of I

2.4 Parent of G

2.5 Children of C

slide22

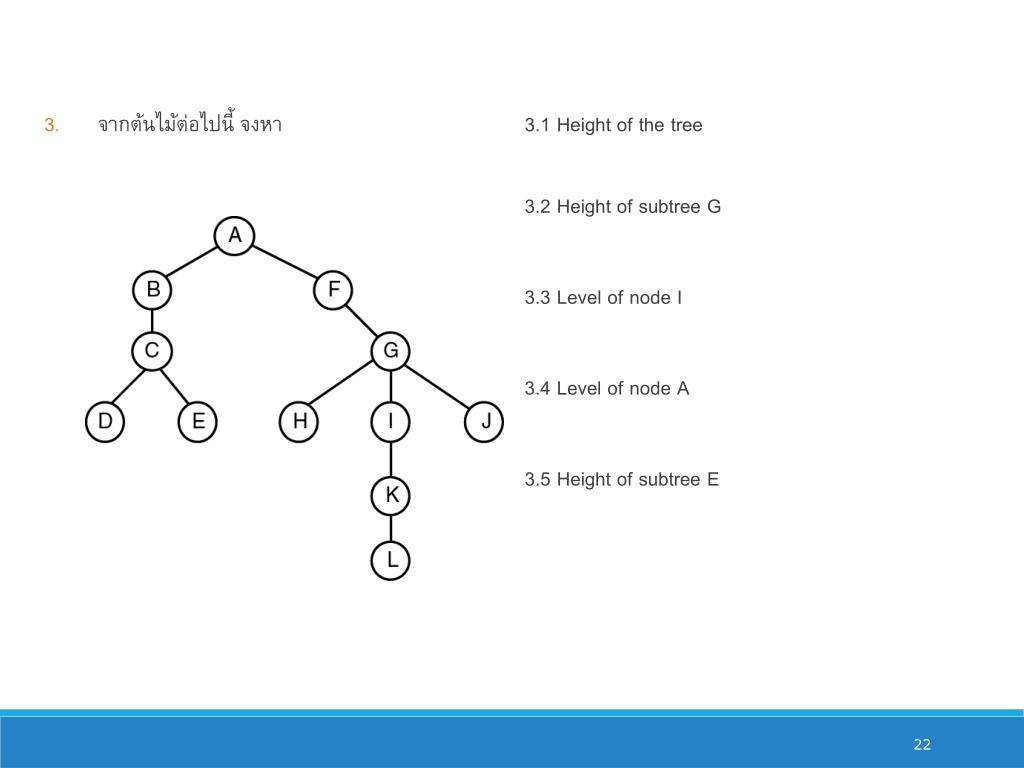

3. จากต้นไม้ต่อไปนี้ จงหา 3.1 Height of the tree

3.2 Height of subtree G

3.3 Level of node I

3.4 Level of node A

3.5 Height of subtree E

binary tree

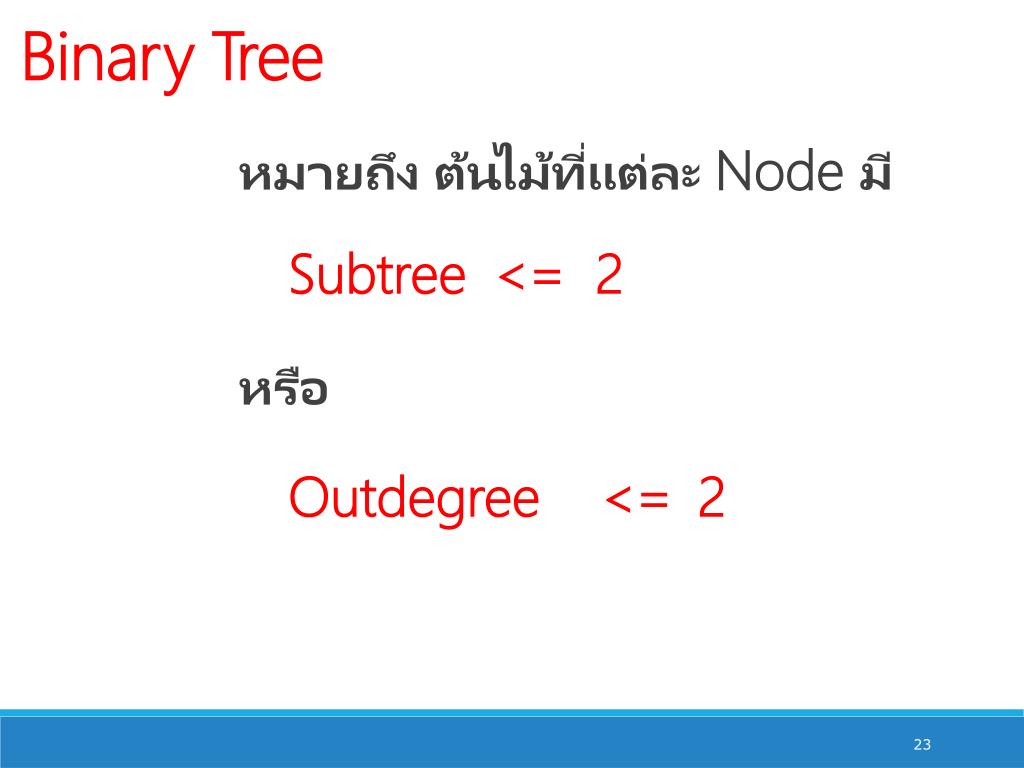

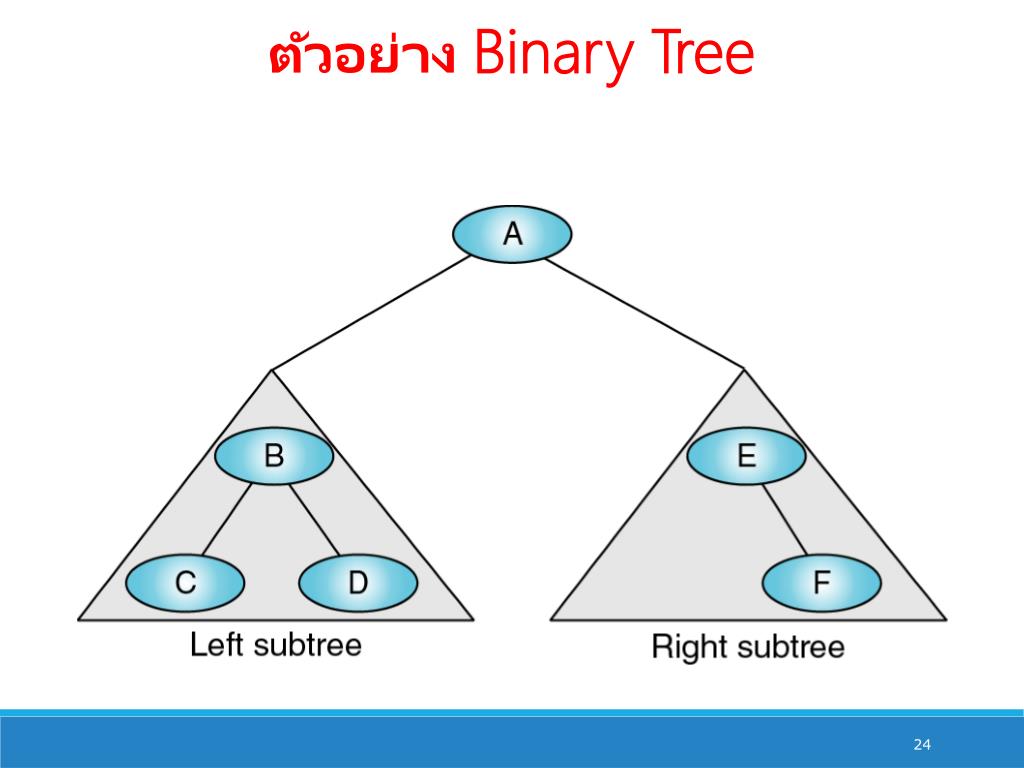

Binary Tree

หมายถึง ต้นไม้ที่แต่ละ Node มี

Subtree <= 2

หรือ

Outdegree <= 2

slide25

Empty

หรือ

Null Tree

height of binary tree

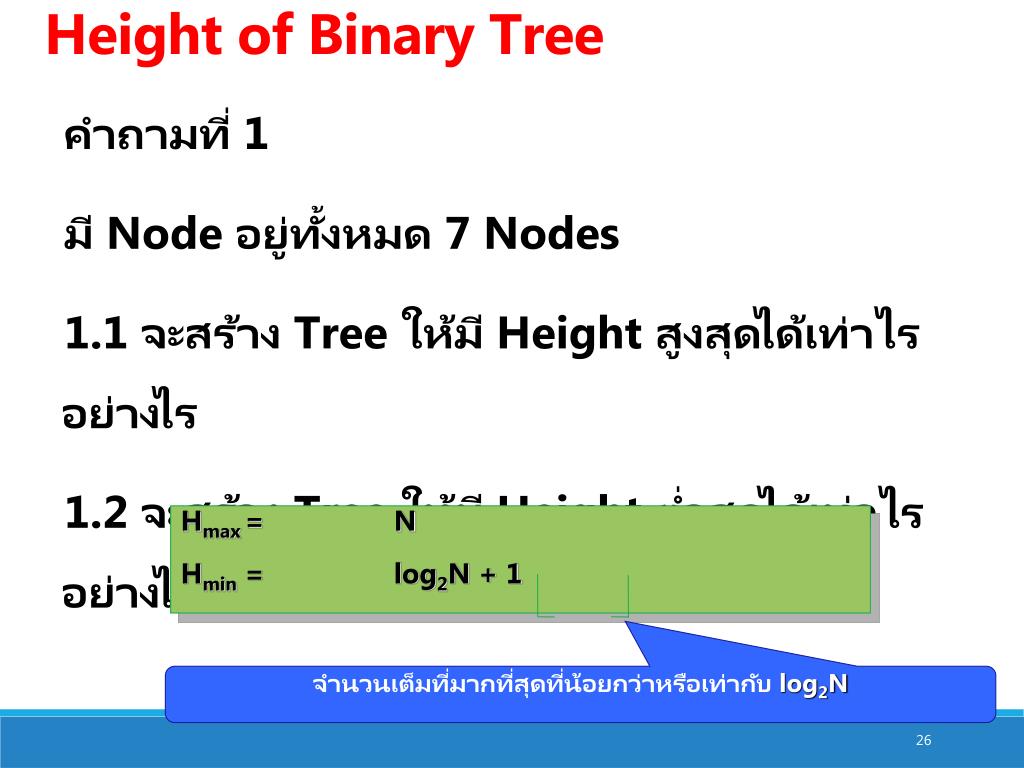

Height of Binary Tree

คำถามที่ 1

มี Node อยู่ทั้งหมด 7 Nodes

1.1 จะสร้าง Tree ให้มี Height สูงสุดได้เท่าไร อย่างไร

1.2 จะสร้าง Tree ให้มี Height ต่ำสุดได้เท่าไร อย่างไร

Hmax = N

Hmin = log2N + 1

จำนวนเต็มที่มากที่สุดที่น้อยกว่าหรือเท่ากับ log2N

slide27
คำถามที่ 2

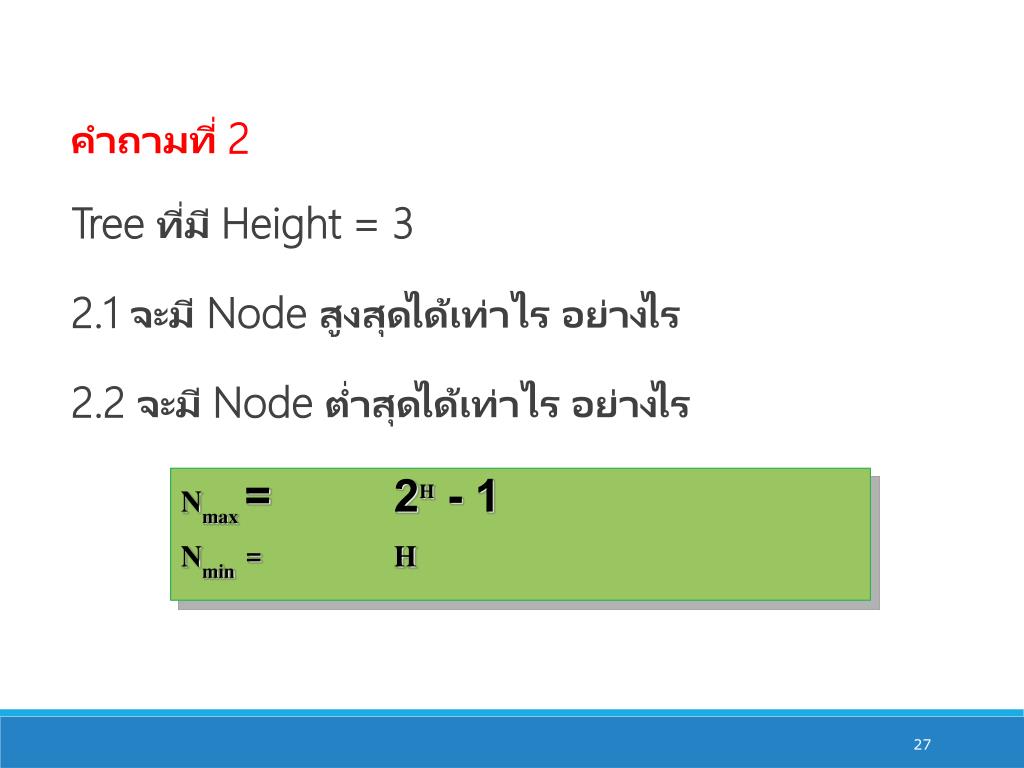

Tree ที่มี Height = 3

2.1 จะมี Node สูงสุดได้เท่าไร อย่างไร

2.2 จะมี Node ต่ำสุดได้เท่าไร อย่างไร

Nmax = 2H - 1

Nmin = H

complete binary tree
Complete Binary Tree

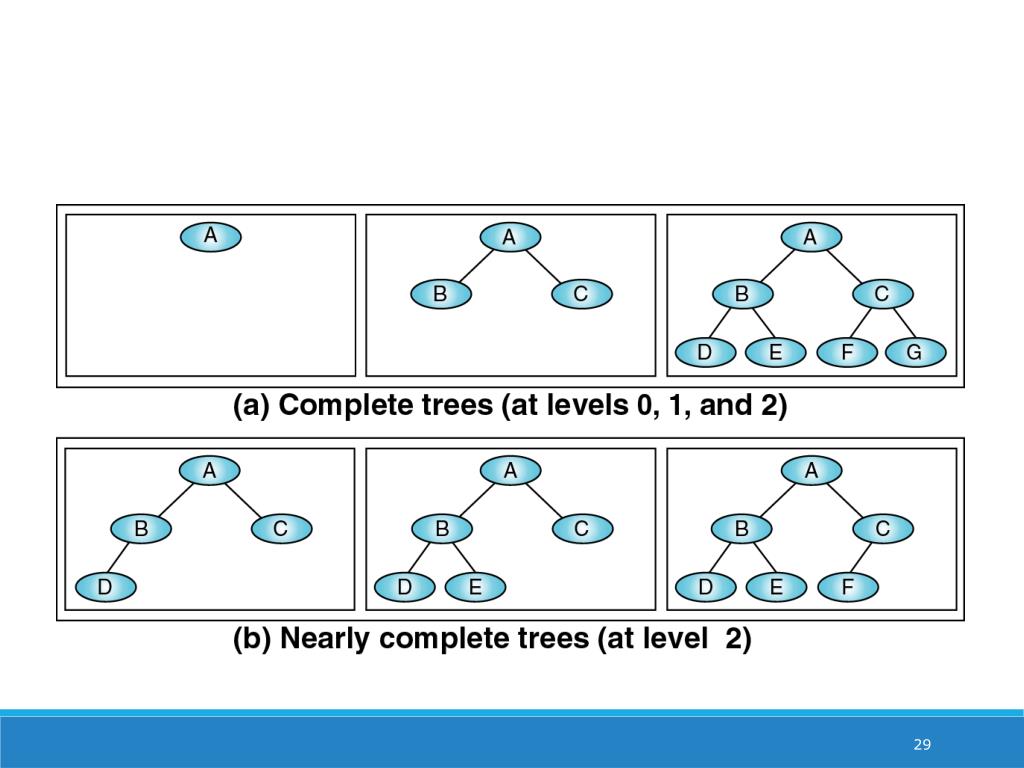

Binary Tree ที่มี Node เต็มทุก Level

Nearly Complete Binary Tree

Binary Tree ที่มี Node เต็มทุก Level ยกเว้น Level สุดท้าย และ Node ใน Level สุดท้ายอยู่เรียงกันทางซ้ายมือ

binary tree traversal

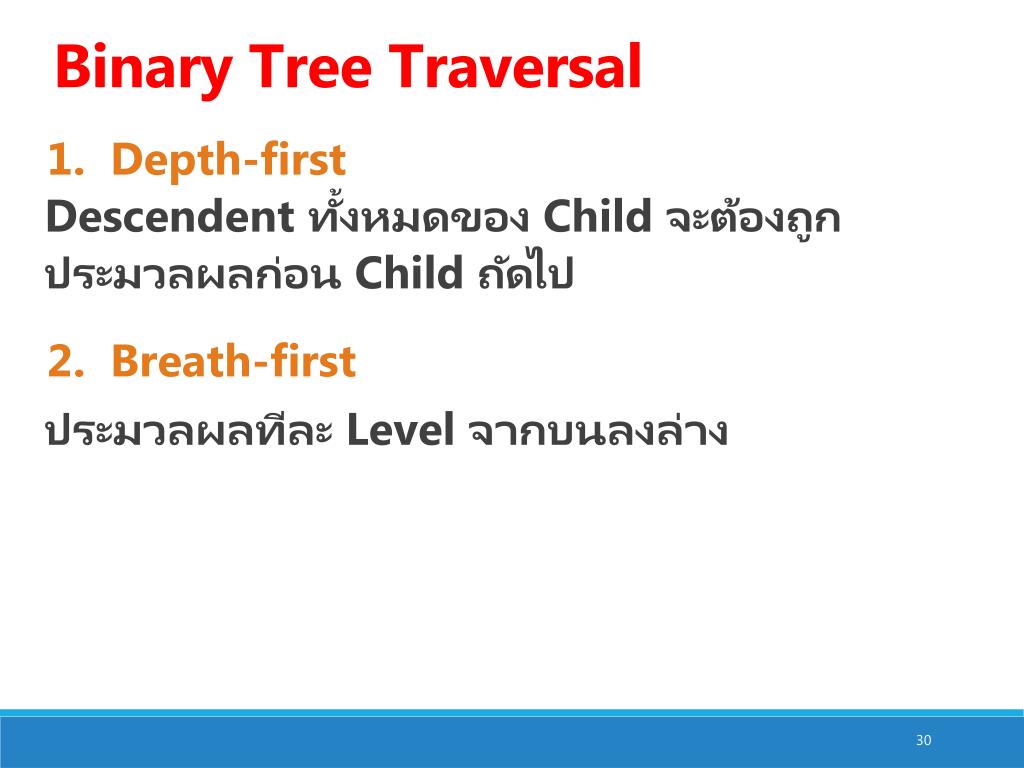

Binary Tree Traversal

1. Depth-firstDescendent ทั้งหมดของ Child จะต้องถูกประมวลผลก่อน Child ถัดไป

2. Breath-firstประมวลผลทีละ Level จากบนลงล่าง

depth first
Depth-first

N L R

L N R

L R N

slide32

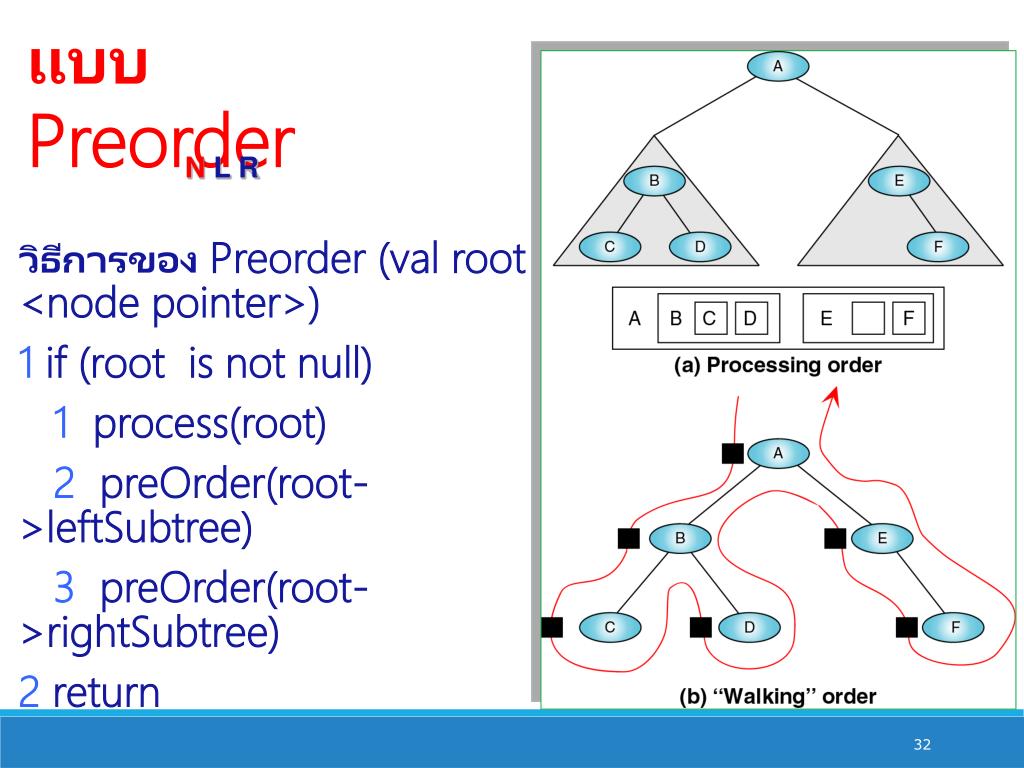

แบบ Preorder

N L R

วิธีการของ Preorder (val root <node pointer>)

1 if (root is not null)

1 process(root)

2 preOrder(root->leftSubtree)

3 preOrder(root->rightSubtree)

2 return

slide33

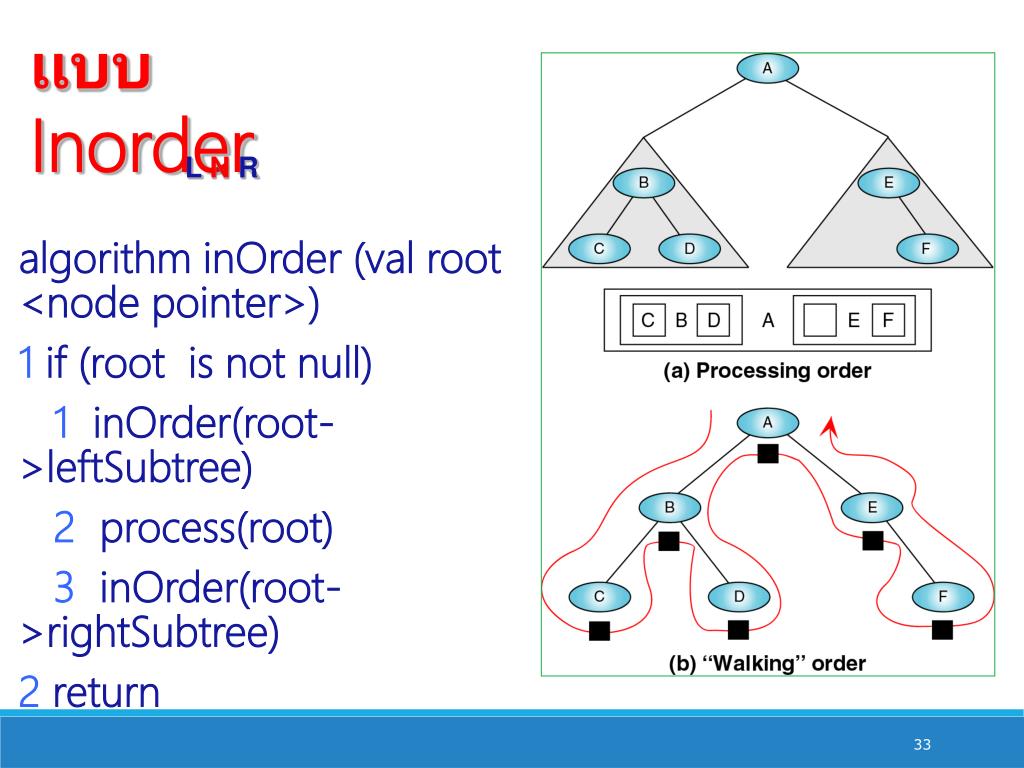

แบบ Inorder

L N R

algorithm inOrder (val root <node pointer>)

1 if (root is not null)

1 inOrder(root->leftSubtree)

2 process(root)

3 inOrder(root->rightSubtree)

2 return

slide34

แบบ Postorder

L R N

algorithm postOrder (val root <node pointer>)

1 if (root is not null)

1 postOrder(root->leftSubtree)

2 postOrder(root->rightSubtree)

3 process(root)

2 return

breath first
Breath-first

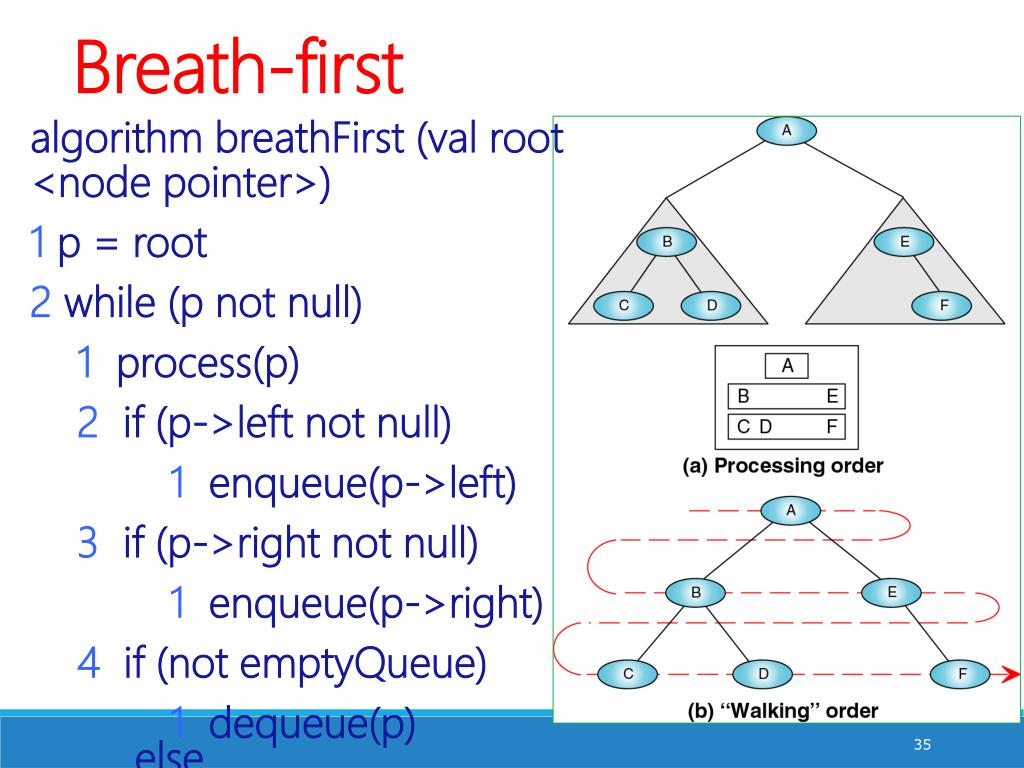

algorithm breathFirst (val root <node pointer>)

1 p = root

2 while (p not null)

1 process(p)

2 if (p->left not null)

1 enqueue(p->left)

3 if (p->right not null)

1 enqueue(p->right)

4 if (not emptyQueue)

1 dequeue(p)

else

1 p = null

3 return

binary tree application

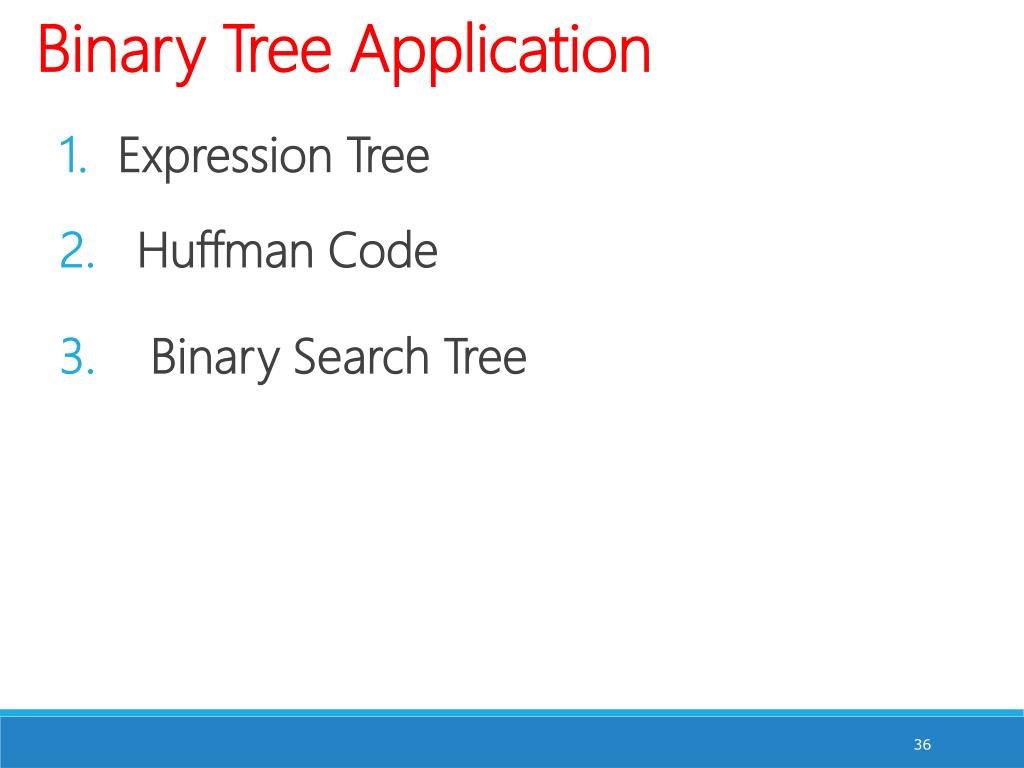

Binary Tree Application

ExpressionTree

Huffman Code

Binary Search Tree

expression tree
Expression Tree

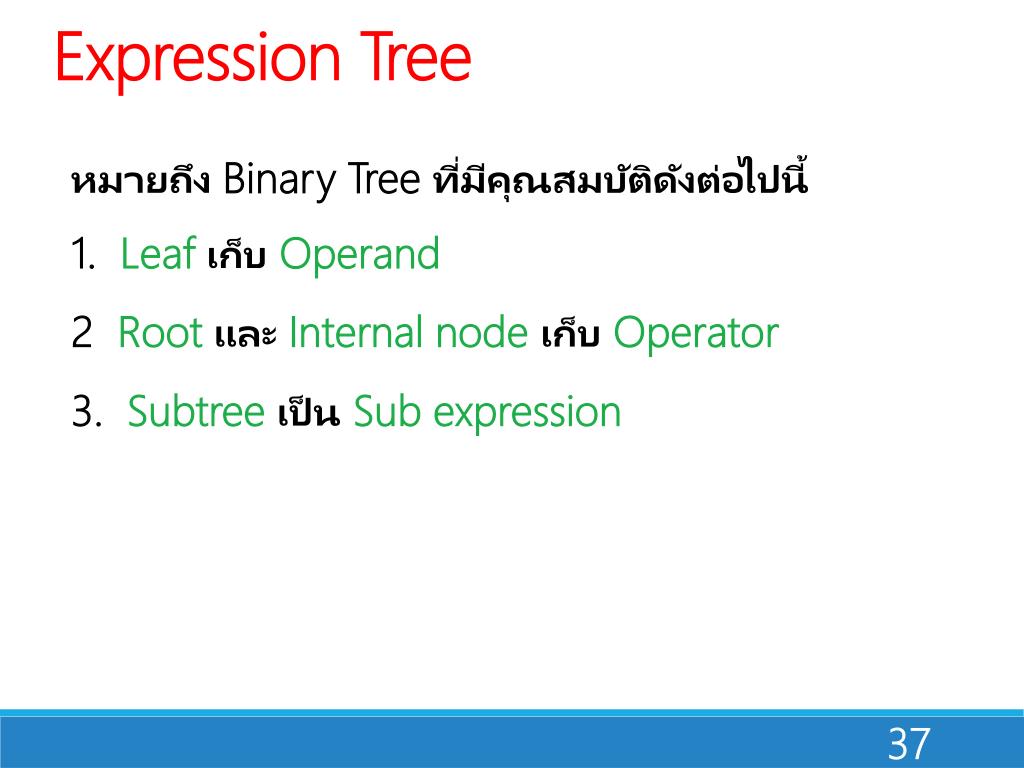

หมายถึง Binary Tree ที่มีคุณสมบัติดังต่อไปนี้

1.Leafเก็บOperand

2 Root และ Internal node เก็บOperator

3.Subtreeเป็นSub expression

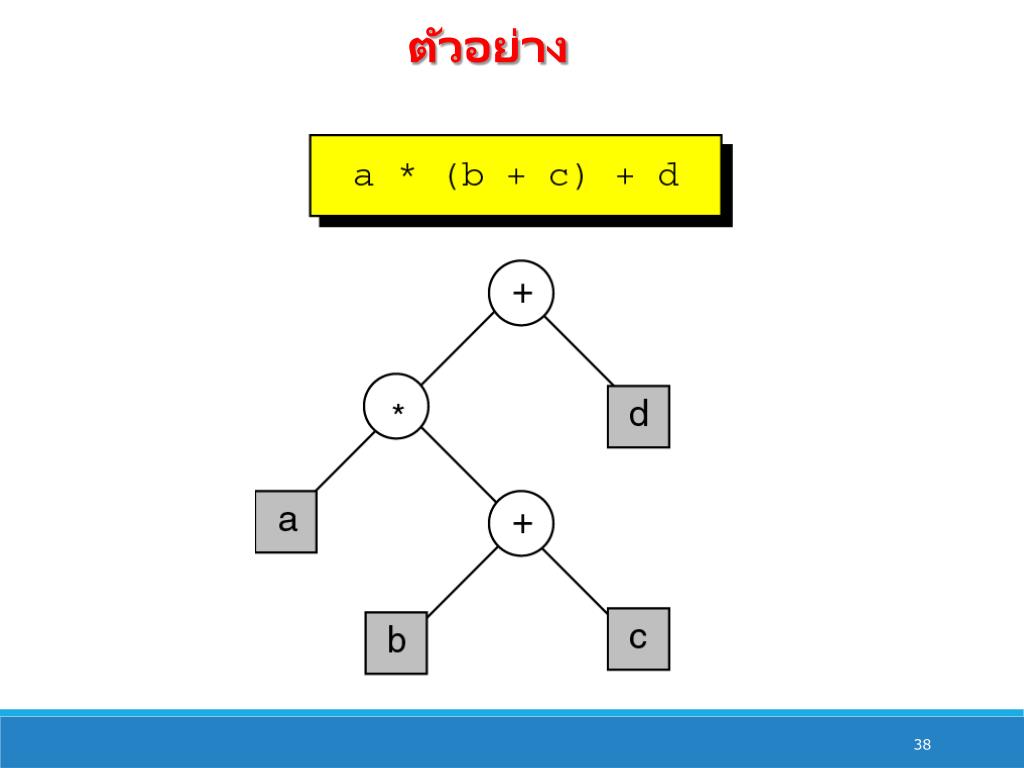

expression tree1
การท่องใน Expression Tree

1. Preorder Traversal

2. Postorder Traversal

3. Inorder Traversal

Prefix Expression

Postfix Expression

Infix Expression

slide40

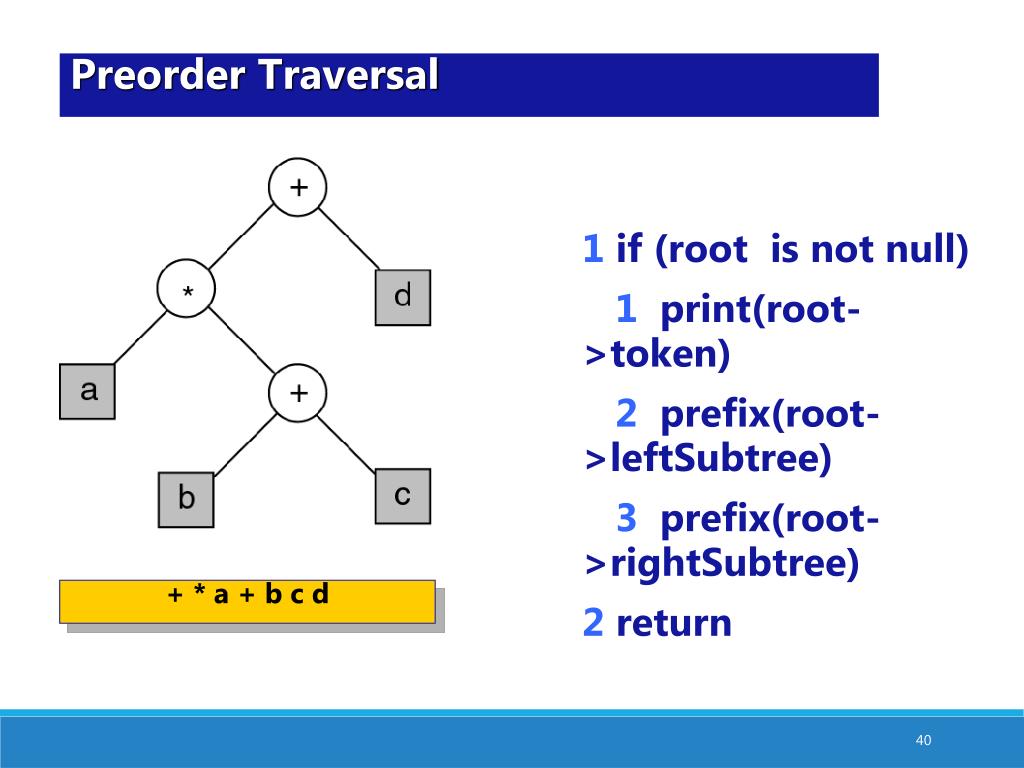

Preorder Traversal

1 if (root is not null)

1 print(root->token)

2 prefix(root->leftSubtree)

3 prefix(root->rightSubtree)

2 return

+ * a + b c d

slide41

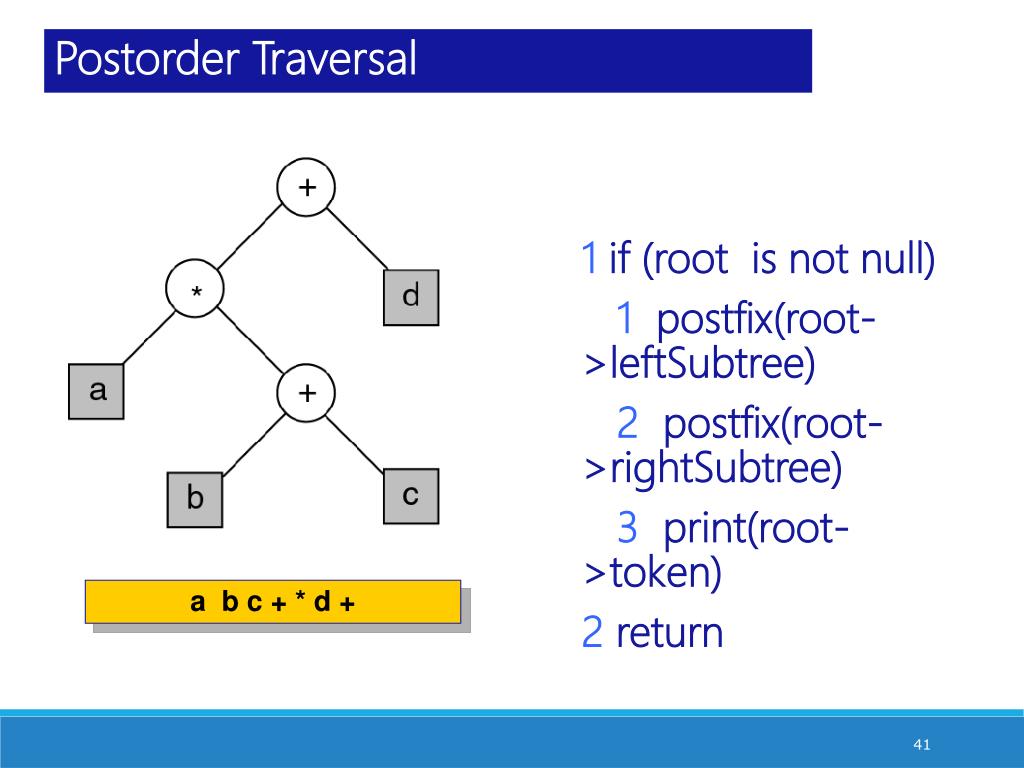

Postorder Traversal

1 if (root is not null)

1 postfix(root->leftSubtree)

2 postfix(root->rightSubtree)

3 print(root->token)

2 return

a b c + * d +

slide42

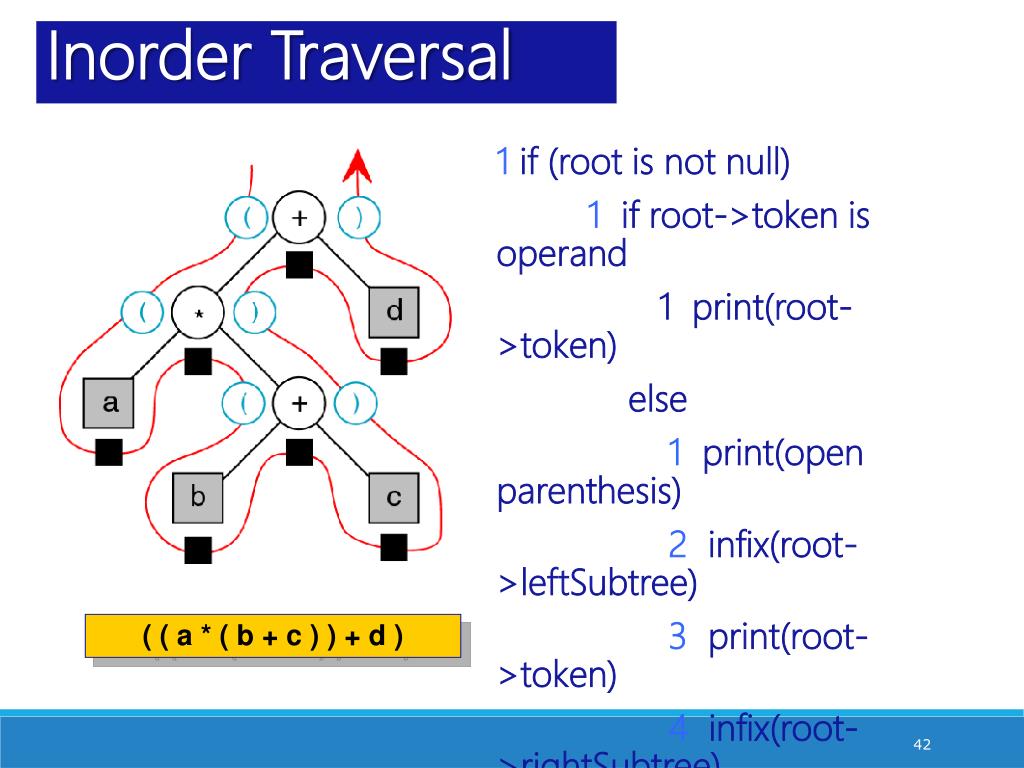

Inorder Traversal

1 if (root is not null)

1 if root->token is operand

1 print(root->token)

else

1 print(open parenthesis)

2 infix(root->leftSubtree)

3 print(root->token)

4 infix(root->rightSubtree)

5 print(close parenthesis)

2 return

( ( a * ( b + c ) ) + d )

expression tree postfix expression
การสร้าง Expression Tree จาก Postfix Expression

พิจารณาทีละ Token จนหมด

ถ้า Token เป็น Operand

สร้าง Node แล้ว Push ลง Stack

ถ้า Token เป็น Operator

Pop ขึ้นมา 2 ตัวเชื่อมเป็น Tree โดยใช้ Operator แล้ว Push ลง Stack

slide44

+

*

*

/

+

C

-

4

12

3

A

B

5

2

( 12 / 3 ) + ( 4 * ( 5 – 2 ))

( A + B ) * C

expression tree vs traversal
นิพจน์ทางคณิตศาสตร์สามารถเขียนได้ 3 รูปแบบคือ infix , prefix , postfix เช่น (a + b) * c มี

infix

prefix

postfix

ซึ่งถ้าเราเปรียบเทียบกับ expression tree จะพบว่า

inorder traversal (LNR)

preorder traversal (NLR)

postorder traversal (LRN)

expression tree Vs Traversal

*

+

c

a

b

(a + b) * c

*+abc

ab+c*

infix

prefix

postfix

(a + b) * c

*+abc

ab+c*

slide46

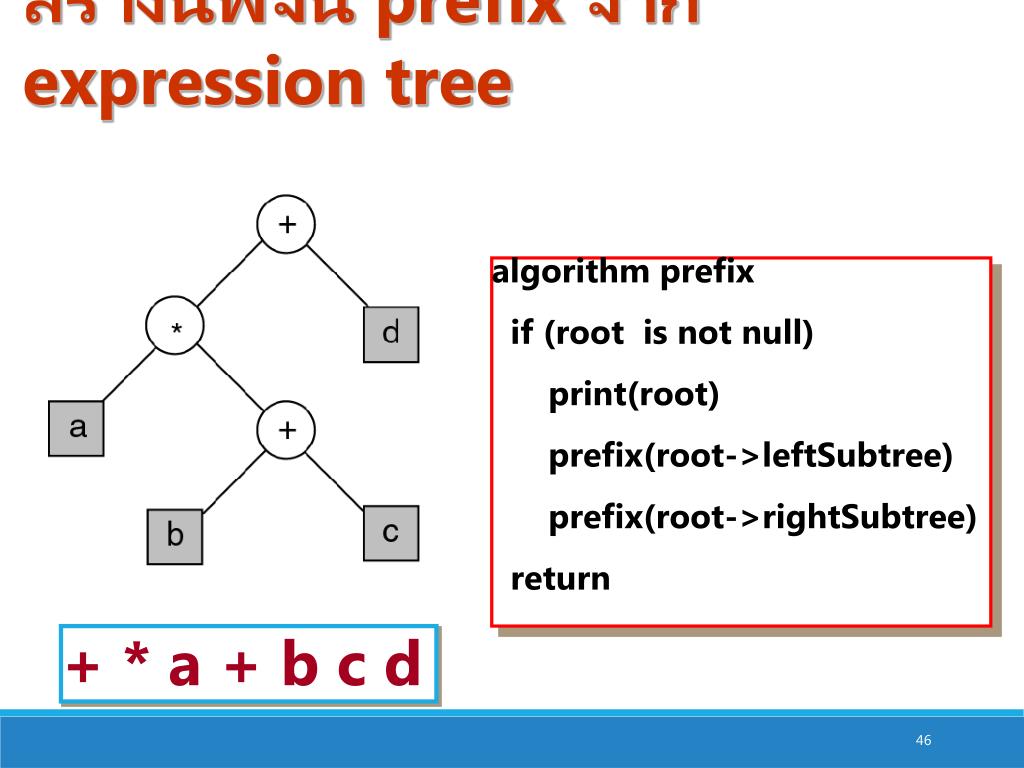

สร้างนิพจน์ prefix จาก expression tree

algorithm prefix

if (root is not null)

print(root)

prefix(root->leftSubtree)

prefix(root->rightSubtree)

return

+ * a + b c d

slide47

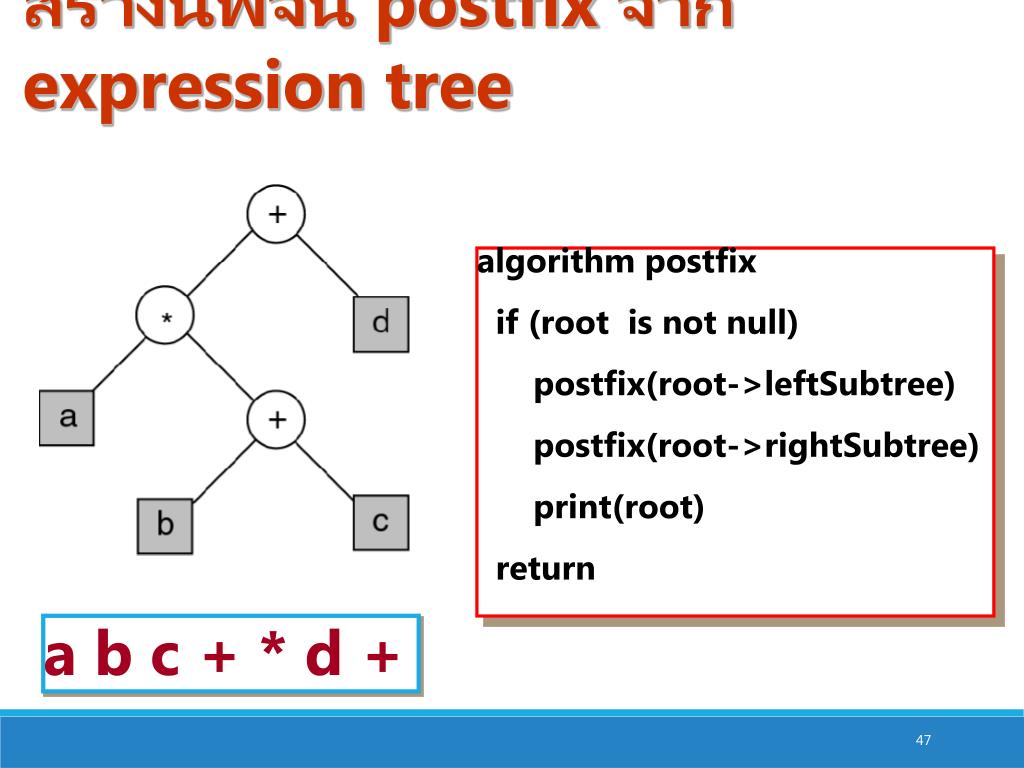

สร้างนิพจน์ postfix จาก expression tree

algorithm postfix

if (root is not null)

postfix(root->leftSubtree)

postfix(root->rightSubtree)

print(root)

return

a b c + * d +

slide48

สร้างนิพจน์ infix จาก expression tree

algorithm infix

if (root is not null)

if root is operand

print(root)

else

print(open parenthesis)

infix(root->leftSubtree)

print(root)

infix(root->rightSubtree)

print(close parenthesis)

return

( ( a * ( b + c ) ) + d )

slide49

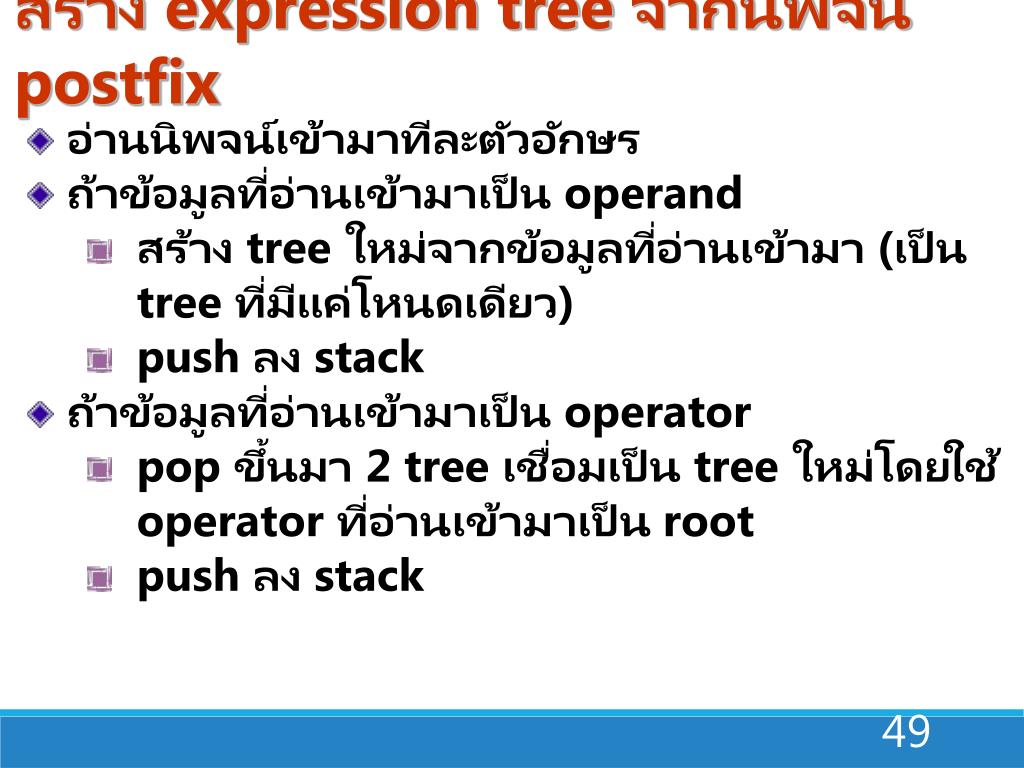

สร้าง expression tree จากนิพจน์ postfix

  • อ่านนิพจน์เข้ามาทีละตัวอักษร
  • ถ้าข้อมูลที่อ่านเข้ามาเป็น operand
    • สร้าง tree ใหม่จากข้อมูลที่อ่านเข้ามา (เป็น tree ที่มีแค่โหนดเดียว)
    • push ลง stack
  • ถ้าข้อมูลที่อ่านเข้ามาเป็น operator
    • pop ขึ้นมา 2 tree เชื่อมเป็น tree ใหม่โดยใช้ operator ที่อ่านเข้ามาเป็น root
    • push ลง stack
slide50

b

a

a

stack

stack

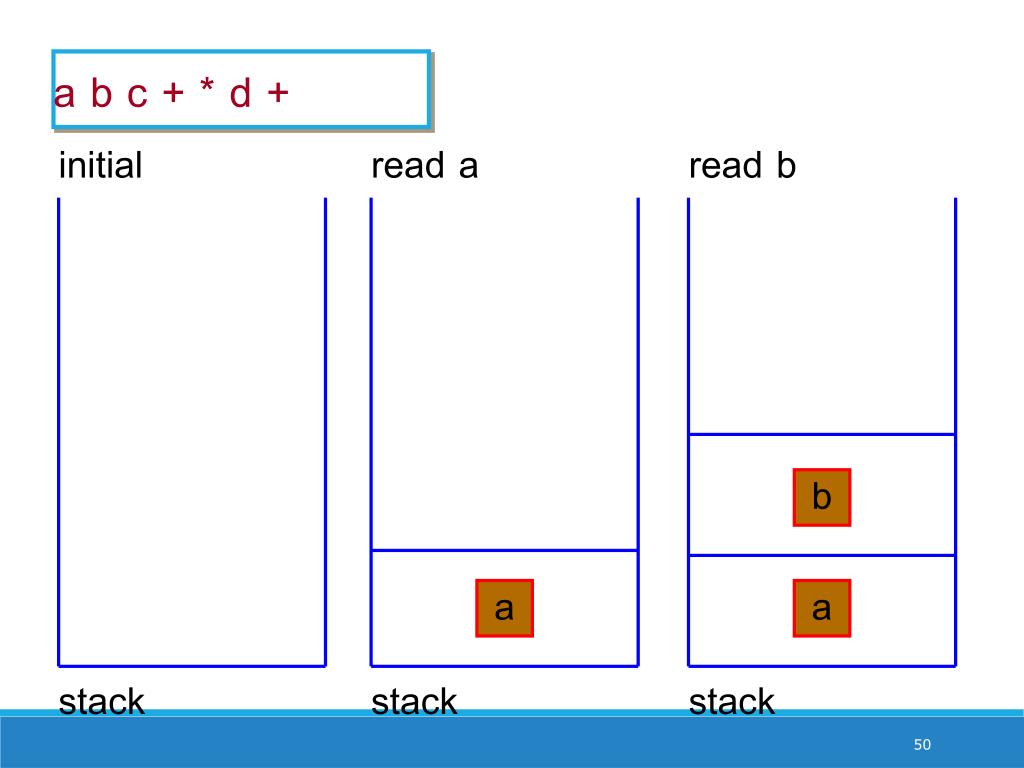

a b c + * d +

initial

read a

read b

stack

slide51

*

c

+

+

a

b

b

c

c

b

a

a

stack

stack

stack

a b c + * d +

read c

read +

read *

slide52

+

*

*

d

d

+

+

a

a

b

b

c

c

stack

stack

a b c + * d +

read d

read +

เมื่อหมดข้อมูล จะได้ผลลัพธ์ว่า tree ที่อยู่ในสแตกคือ expression tree

general tree
General Tree

หมายถึง Tree ที่สามารถมี Outdegreeได้ไม่จำกัดจำนวน

general tree binary tree
การแปลง General Tree เป็น Binary Tree

มี 3 ขั้นตอน ดังนี้

1. ระบุ Child ที่อยู่ทางซ้ายสุด

2. เชื่อม Sibling เข้าด้วยกัน

3. ลบ Branch ที่ไม่ต้องการ

binary search tree bst
Binary Search Tree :BST

นำเอา Binary Tree มาประยุกต์ใช้เพื่อค้นหาข้อมูล

มีคุณสมบัติดังต่อไปนี้

ทุกๆ โหนดในซับทรีด้านซ้ายจะต้องมีค่าน้อยกว่ารูทโหนด

ทุกๆ โหนดในซับทรีด้านขวาจะต้องมีค่ามากกว่ารูทโหนด

แต่ละซับทรีจะต้องเป็นไบนารีเสิร์ซทรี

slide59
การท่องไปในBST

Preorder

Postorder

Inorder

23

18

44

12

20

35

52

slide60
การค้นหาโหนดที่มีค่าต่ำที่สุดการค้นหาโหนดที่มีค่าต่ำที่สุด

หาโหนดที่อยู่ด้านซ้ายสุดให้เจอ

Algorithm findSmallestBST(root)

1 if (left subtree empty)

1 return (root)

2 end if

3 return findSmallestBST(left subtree)

end findSmallestBST

slide61
การค้นหาโหนดที่มีค่าสูงที่สุดการค้นหาโหนดที่มีค่าสูงที่สุด

หาโหนดที่อยู่ด้านขวาสุดให้เจอ

Algorithm findLargestBST(root)

1 if (right subtree empty)

1 return (root)

2 end if

3 return findSmallestBST(right subtree)

end findSmallestBST
