EQUDIA: DIAGRAMES PER A LA INTERPRETACIÓ VISUAL D’EQUACIONS EN DISPOSITIUS MÒBILS

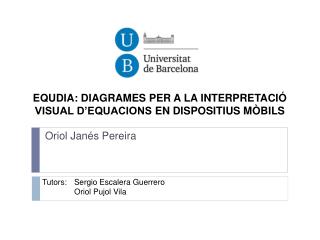

1. EQUDIA: DIAGRAMES PER A LA INTERPRETACIÓVISUAL D’EQUACIONS EN DISPOSITIUS MÒBILS Tutors: Sergio EscaleraGuerrero OriolPujol Vila OriolJanés Pereira

2. Índex • Introducció • Anàlisi • Representació Analítica • RepresentacióQuantitativa • Evoluciódelsdispositius • Previsions (Temps i Costos) • Plataforma • Disseny • Representació Analítica • Exemplepràctic • Interfíciegràfica • Diagrama de seqüència • Avaluacióqualitativa • Divulgació • Conclusions

3. Introducció Evolució- Mésaltnivell- Més identificable- Més modular- Interacció natural

4. Representació Analítica • Representacióde conjunts • Claredatde dependències

5. RepresentacióQuantitativa • Representacióde conjunts • Claredat de dependències • Visualització de quantitats n = c + (a + b)

6. Anàlisi (plataforma) Per quèAndroid? • Programacióen mútiplesllenguatges • Gran popularitat • Bona projecció • Independència de Hardware • Gran comunitat Dispositiuutilitzat: Motorola Xoom

7. Previsions (Temps i Costos)

8. Casos d'ús

9. Casos d'ús • Bloquejar un node: • Interacció: • Clickarl’interior • del triangle • Impideix que el valor de la variable siguimodificat.

10. Casos d'ús • Crear nodesfills: • Interacció: • Arrossegar el dit de la base capavall • Apareixen dos nodesdependents del primer

11. Casos d'ús • Modificar valor d’una variable: • Interacció: • Arrosegar el ditverticalment des del vértex superior • Necessita un camí de propagaciócorrecte

12. Casos d'ús

13. Casos d'ús • Eliminar node fulla: • Interacció: • Arrosegar el dit des de la base capamunt • Necessita un camí de propagaciócorrecte.

14. Casos d'ús • Simplificar branca: • Interacció: • Arrosegar el dit des de la base capamunt • Elimina elsnodesintermitjos del nodefinselsnodes fulla

15. Casos d'ús • Cambiar la proporció entre nodesgermans: • Interacció: • Desplaçarlateralment una línia divisoria • Cambia la quantitatd’àrea que es reparteix entre elsnodesgermans

16. Casos d'ús • Limitar el rangd’una variable: • Interacció: • LongClick al vértex superior • El node no podrà pendre valors de diferent signe a l’actual.

17. Casos d'ús • Canviar el nomd’una variable: • Interacció: • Clickar sobre la variable a la barra lateral • Permetpersonalitzar el nomd’una variable.

18. Casos d'ús • Canviard’operació: • Interacció: • LongClick a l’interior del triangle • Canvial’operació que s’aplica al node

19. Casos d'ús • Canviar la precisiódelsvalors: • Interacció: • Arrossegar el dit des del centre del triangle a la dreta • Varia el nombre de decimals que es mostren.

20. Casos d'ús • Canviarl’escalahoritzontal: • Interacció: • Arrossegar el dithoritzontalment des del vértex superior. • Modifica l’amplitudsense variar el valor.

21. Casos d'ús • Fer zoom: • Interacció: • Botons de zoom • Amplia o redueixtotl’arbre.

22. Intefíciegràfica Menú Fórmula Arbre principal Llista lateral de valors Zoom

23. Intefíciegràfica

24. Classes

25. Exemple de diagrama de seqüència

26. Exemple de diagrama de seqüència

27. Exemple de diagrama de seqüència

28. Exemple de diagrama de seqüència

29. Exemplepràctic Ca corrected = Ca pl + 0.8 * (4 - Albumina)

30. Exemplepràctic

31. Avaluacióqualitativa • Provesfetes: • Persones voluntàries • Públic a jornades de divulgació

32. Divulgació CatSalut Festa de la Ciència

33. Conclusions • Provesrealitzades • Puntsforts • Inconvenients • Possibleslíniesfutures

34. Preguntes?
