Presentation Transcript

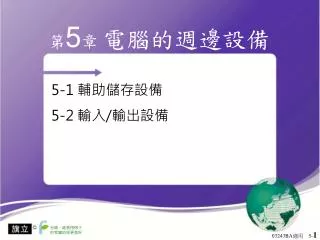

slide1

第5章 電腦的週邊設備

5-1 輔助儲存設備

5-2 輸入/輸出設備

slide2
輔助儲存設備(1/16)

磁片插入孔

讀寫燈

退出鈕

  • 軟式磁碟機及軟式磁碟片

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide3
輔助儲存設備(2/16)

3.5吋

2.5吋

(courtesy of 旗標)

硬式磁碟機

  • 個人電腦硬碟常見的尺寸有3.5吋、2. 5吋與1.8吋等3種

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide4
輔助儲存設備(3/16)

外接盒

硬碟

(courtesy of 旗標)

行動硬碟

  • 行動硬碟(外接式硬碟):利用USB及eSATA等連接埠與電腦連接

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide5
外接式硬碟的連接埠
  • 外接式硬碟的連接埠

第3章 電腦的組成與架構 / 3-2 個人電腦的主機

slide6
輔助儲存設備(4/16)

容量

使用介面

轉速

  • 硬碟的規格
    • 容量:最大可達2,000GB(2TB)以上
    • 轉速:硬碟轉軸旋轉的速度,單位是RPM
    • 使用介面:常見的介面有IDE與S-ATA兩種

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide7
輔助儲存設備(5/16)

磁盤

分為上下兩磁面

磁軌

由外向內依序編號(如0 ~ 80)的同心圓軌道

磁軌可細分為許多個磁區,是硬碟儲存資料的最小單位

磁區

磁叢

由多個連續的磁區組成,是作業系統存取硬碟資料的單位

  • 硬碟磁盤示意圖

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide8
輔助儲存設備(6/16)

1.旋轉磁盤

磁柱

讀寫臂

讀寫頭

2.移動讀寫頭

硬碟是透過讀寫頭來改變磁粒的磁極,將檔案寫入磁碟中

3.存取資料

  • 硬碟的內部結構與讀寫原理

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide9
磁碟存取時間
  • 磁碟存取時間 = 搜尋時間+ 旋轉時間 + 資料傳輸時間
    • 搜尋時間:讀寫頭移到要存取資料位置所需的時間
    • 旋轉時間:資料磁區旋轉到讀寫頭所在位置的時間
    • 資料傳輸時間:讀寫頭讀出磁區資料並傳送至主記憶體,或主記憶體將資料送至讀寫頭,並寫入資料磁區所花用的時間

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide10
輔助儲存設備(7/16)
  • 固態硬碟:沒有馬達、讀寫頭等機械構造,而是以快閃記憶體來作為儲存元件

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide11
輔助儲存設備(8/16)

此款燒錄機又稱光雕機,可在光碟封面刻錄圖案及文字

(courtesy of ASUS)

DVD燒錄機

  • 常見的光碟機:CD、DVD與藍光
    • 光碟機依讀寫功能可分為唯讀式光碟機與燒錄機

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide12
輔助儲存設備(9/16)
  • 市售的DVD燒錄機,多半可燒錄以下幾種常見的DVD光碟片

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

10 16
輔助儲存設備(10/16)
  • 光碟片規格說明:
    • R:僅能燒錄1次
    • RW:表示能燒錄多次
    • +R與-R(+RW與-RW):這兩種規格是由不同組織所提出,現今的光碟機多半可同時支援這兩種規格的光碟片

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

11 16
輔助儲存設備(11/16)

直徑12cm

直徑8cm

(courtesy of 旗標)

  • 燒錄機外盒與DVD光碟片

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

12 16
輔助儲存設備(12/16)
  • DVD光碟片的儲存容量,隨著碟片的製作結構不同而有差異
  • DVD光碟片的儲存容量規格說明

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide16
TB級的大容量光碟

全像光碟片

全像光碟機

(http://www.inphase-technologies.com/)

  • 容量可高達1.6TB的全像光碟片(HVD)

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

13 16
輔助儲存設備(13/16)
  • 光碟機的讀寫倍速
    • 倍速是用來衡量光碟機讀寫速度的單位,倍速越高,讀寫速度越快

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

14 16
輔助儲存設備(14/16)

1.旋轉光碟片

3.讀取資料

2.雷射光掃瞄

平坦處(land)雷射光反射,凹陷處(pit)雷射光散射

4.解讀反射光

讀寫頭

  • 光碟機的工作原理

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

15 16
輔助儲存設備(15/16)
  • 單面雙層光碟片的資料燒錄方式

單面雙層的資料軌道是由順、逆時針的雙螺旋銜接而成

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

16 16
輔助儲存設備(16/16)

650 nm

405 nm

780 nm

藍光

CD

DVD

單位:nm為奈米

  • 3種燒錄機讀寫原理的比較

第5章 電腦的週邊設備 / 5-1 輔助儲存設備

slide21
輸入/輸出設備(1/24)

1.鍵入資料

2.偵測按鍵

3.解讀掃描碼

4.顯示結果

  • 鍵盤:常用的輸入設備。其工作原理如下圖所示

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide22
沒有鍵盤也能打字

(http://en.wikipedia.org/)

  • 「虛擬鍵盤」可將鍵盤的按鍵圖示投射在桌面上,在虛擬鍵盤上打字即可傳至PDA、手機等設備

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide23
輸入/輸出設備(2/24)

無線光學滑鼠

(http://www.microsoft.com/)

藍光滑鼠

(courtesy of Logitech)

雷射滑鼠

  • 滑鼠:視窗作業系統中的主要輸入設備

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide24
輸入/輸出設備(3/24)

1.移動滑鼠時,底部LED會發光

4.按下滑鼠按鍵

上、下轉動滾輪

3.解讀訊號

2.偵測反射光

比對圖像資訊

可得知滑鼠向

左移動

A

B

  • 光學滑鼠的工作原理

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide25
輸入/輸出設備(4/24)
  • 光學滑鼠、雷射滑鼠與藍光滑鼠的差異比較

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide26
輸入/輸出設備(5/24)

(courtesy of HP)

  • 掃描器:藉由光學掃瞄,將影像或文字稿轉換為數位資料
  • 光學字元辨識(OCR)軟體:在影像掃瞄時,可辨識影像中的文字資料,並儲存成文字檔

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide27
輸入/輸出設備(6/24)
  • 掃描器的規格有以下兩項:
    • 解析度:衡量掃描器所能擷取影像資料多寡的標準,單位是ppi
    • 色彩解析力:又稱畫素深度,用來衡量掃描器分辨顏色的細膩程度,單位為bit

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide28
輸入/輸出設備(7/24)

電荷耦合元件

感光元件

2.擷取反射光

1.光源照射

3.轉換訊號

4.處理數位資料

鏡子系統

  • 平台式掃描器的工作原理

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide29
輸入/輸出設備(8/24)

microSD卡

SD卡

CF卡

SDHC卡

數位相機(DC)

記憶卡

  • 數位相機:將拍攝的影像儲存在記憶卡

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide30
輸入/輸出設備(9/24)
  • 「幾百、千萬像素」就是指相機能將拍攝的影像拆解成多少萬個像素點
  • 像素(pixel):影像是由許多像素所構成,相機可記錄的像素越多,可拍攝出越清晰的影像
  • 例:1,200萬及800萬像素的數位相機,前者可拍攝出較大尺寸的影像,但影像檔案也較大

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

10 24
輸入/輸出設備(10/24)
  • 要將記憶卡中的數位資料儲存至電腦,可利用USB傳輸線與電腦相接,或使用讀卡機來讀取

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

11 24
輸入/輸出設備(11/24)

3.轉換訊號

4.影像格式化

5.存入記憶卡

1.按下快門鈕

2.擷取光線

  • 數位相機的工作原理

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide33
數位相機類型
  • 消費型相機(傻瓜相機):易於使用、造型小巧,適合一般人使用
  • 單眼相機:功能較多,可拍出較為細緻的影像,但價格較高,適合專業人士使用
  • 類單眼相機:介於兩者之間

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

12 24
輸入/輸出設備(12/24)

(http://www.ledinside.com.tw/)

LCD顯示器

OLED顯示器

  • 顯示器:顯示電腦作業訊息及結果的輸出設備。常見的有CRT、LCD及OLED等

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide35
超薄LED液晶顯示器

背板發光

側邊發光再反射或折射

俯視圖

正視圖

燈管

LED

  • 為了讓顯示器更輕薄,廠商推出可從側邊發光再反射或折射的LED顯示器

第6章 電腦的週邊設備 / 6-2 輸入/輸出設備

13 24
輸入/輸出設備(13/24)

1.發光

2.過濾光線

3.液晶形變

4.濾鏡變色

5.過濾光線

最外層的玻璃面板

  • LCD呈像原理

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

14 24
輸入/輸出設備(14/24)
  • CRT、LCD、OLED 顯示器的比較

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

15 24
輸入/輸出設備(15/24)

22吋

  • 顯示器的尺寸:以顯示器對角線的長度來計算

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

3d 1 2
3D影像原理(1/2)

左眼所見

右眼所見

人類左 + 右眼

所見影像

  • 3D特效是利用人類的視覺原理,來產生立體效果

第6章 電腦的週邊設備 / 6-2 輸入/輸出設備

3d 2 2
3D影像原理(2/2)

觀看A鏡頭拍的畫面

觀看B鏡頭拍的畫面

A鏡頭

B鏡頭

3D眼鏡

  • 3D電影是用2個攝影鏡頭拍攝,戴上3D眼鏡可讓左右眼分別看到不同的畫面,產生立體視覺

第6章 電腦的週邊設備 / 6-2 輸入/輸出設備

16 24
輸入/輸出設備(16/24)

(courtesy of HP)

(courtesy of HP)

點矩陣印表機及色帶

噴墨印表機及墨水匣

雷射印表機及碳粉匣

  • 印表機:將資料印成書面形式的輸出設備,常見的有點矩陣、噴墨及雷射印表機等

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

17 24
輸入/輸出設備(17/24)

噴墨室

電阻

2.加熱墨水

1.進紙

噴嘴(孔)

列印結果

3.噴出墨點

文字及圖案是由墨點組成

4.填入墨水

  • 噴墨印表機的工作原理

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

18 24
輸入/輸出設備(18/24)

2.雷射光照射

列印成果

4.高溫壓印

碳粉匣

感光鼓

1.進紙

3.吸附碳粉

  • 雷射印表機的工作原理

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

19 24
輸入/輸出設備(19/24)
  • 點矩陣、噴墨與雷射印表機的比較

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

20 24
輸入/輸出設備(20/24)
  • 市售的印表機會標示以下2項主要規格:
    • 解析度:用來衡量印表機列印品質的標準,單位為dpi
    • 列印速度:用來衡量印表機列印速度的標準,單位為ppm

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide46
特殊功能的印表機

(courtesy of HP)

(courtesy of HP)

多功能事務機

相片塗鴉印表機

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

21 24
輸入/輸出設備(21/24)

(courtesy of Logitech)

  • 喇叭:輸出聲音的設備

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

22 24
輸入/輸出設備(22/24)

3.DSP處理

4.DAC處理

2.CPU處理

5.播放音樂

1.播放音樂

  • 音效卡與喇叭的工作原理

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

23 24
輸入/輸出設備(23/24)

(http://www.sony.com.tw/)

投影機

(courtesy of ASUS)

觸控螢幕

(courtesy of HP)

大型繪圖機

  • 其它輸入/輸出設備

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

24 24
輸入/輸出設備(24/24)

(courtesy of Maxell)

數位筆

繪圖板

電視盒

(http://www.easyatm.com.tw/)

晶片讀卡機

第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

slide51
多點觸控的原理與應用(1/2)

1. 手指觸碰螢幕

2. 手指帶有的微弱電流,會改變面板表面電場的狀態

3 感應器偵測到電場的變化,計算出手指觸碰的位置及動作

4. 傳送資訊給軟體

  • 多點觸控技術是透過感應人體所帶的微弱電流,來計算螢幕被觸碰的位置

第6章 電腦的週邊設備 / 6-2 輸入/輸出設備

slide52
多點觸控的原理與應用(2/2)

用多點觸控來旋轉圖片

使用Windows 8及多點觸控螢幕的電腦

  • 多點觸控技術可一次感應多個觸控點,常應用在如iPhone、iPad等3C產品

第6章 電腦的週邊設備 / 6-2 輸入/輸出設備
