ULTRASONIDO

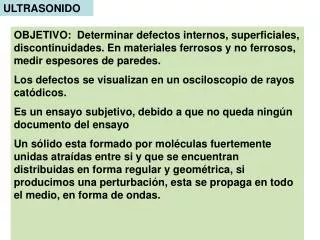

OBJETIVO: Determinar defectos internos, superficiales, discontinuidades. En materiales ferrosos y no ferrosos, medir espesores de paredes.

Los defectos se visualizan en un osciloscopio de rayos catódicos.

Es un ensayo subjetivo, debido a que no queda ningún documento del ensayo

Un sólido esta formado por moléculas fuertemente unidas atraídas entre si y que se encuentran distribuidas en forma regular y geométrica, si producimos una perturbación, esta se propaga en todo el medio, en forma de ondas.

slide2

ULTRASONIDO

ONDAS LONGITUDINALES. Si un cuerpo vibra, sus partículas se mueven alrededor de su posición de equilibrio, si su dirección es la misma de su propagación estamos en presencia de ondas longitudinales.

Como las partículas son atraídas hacia su posición de equilibrio por sus vínculos elásticos, no hay un transporte de materia, solo hay un transporte de energía, las ondas sonoras, son ondas mecánicas que transportan energía.

slide3

ULTRASONIDO

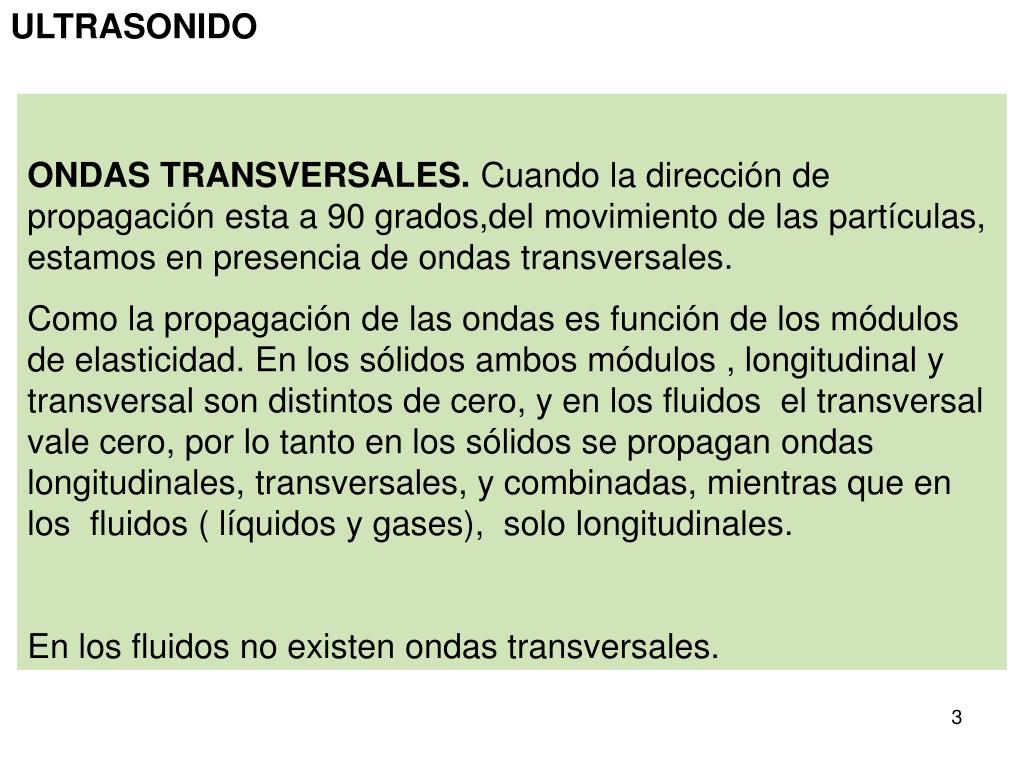

ONDAS TRANSVERSALES. Cuando la dirección de propagación esta a 90 grados,del movimiento de las partículas, estamos en presencia de ondas transversales.

Como la propagación de las ondas es función de los módulos de elasticidad. En los sólidos ambos módulos , longitudinal y transversal son distintos de cero, y en los fluidos el transversal vale cero, por lo tanto en los sólidos se propagan ondas longitudinales, transversales, y combinadas, mientras que en los fluidos ( líquidos y gases), solo longitudinales.

En los fluidos no existen ondas transversales.

slide4

ULTRASONIDO

f: frecuencia, Hz ( Hertz) : 1 ciclo/ segundo

ONDAS SONICAS NO AUDIBLES f < 16 Hz

ONDAS SONICAS AUDIBLES 16 Hz < f < 20 KHz

ONDAS ULTRASONICAS f > 20 KHz

20 KHz para hormigón.

20 MHz para metálicos, lo común 1 a 12 MHz 4

slide5

ULTRASONIDO

LAS ONDAS ULTRASONICAS SE GENERAN A PARTIR DEL EFECTO PIEZOELECTRICO

El efecto piezoeléctrico consiste en la propiedad que tienen ciertos cristales, que al ser cortados según determinada orientación, y serle aplicada una presión mecánica entre sus caras, generan una descarga eléctrica

Esta descarga será positiva en una cara y negativa en la otra, Al invertirse el signo de las cargas se invierte el sentido de la descarga.

Inversamente si se aplican cargas eléctricas a las caras del cristal, Este se comprime o tracciona según sea el signo de las cargas eléctricas, produciéndose vibraciones u ondas mecánicas.

5

slide6

ULTRASONIDO

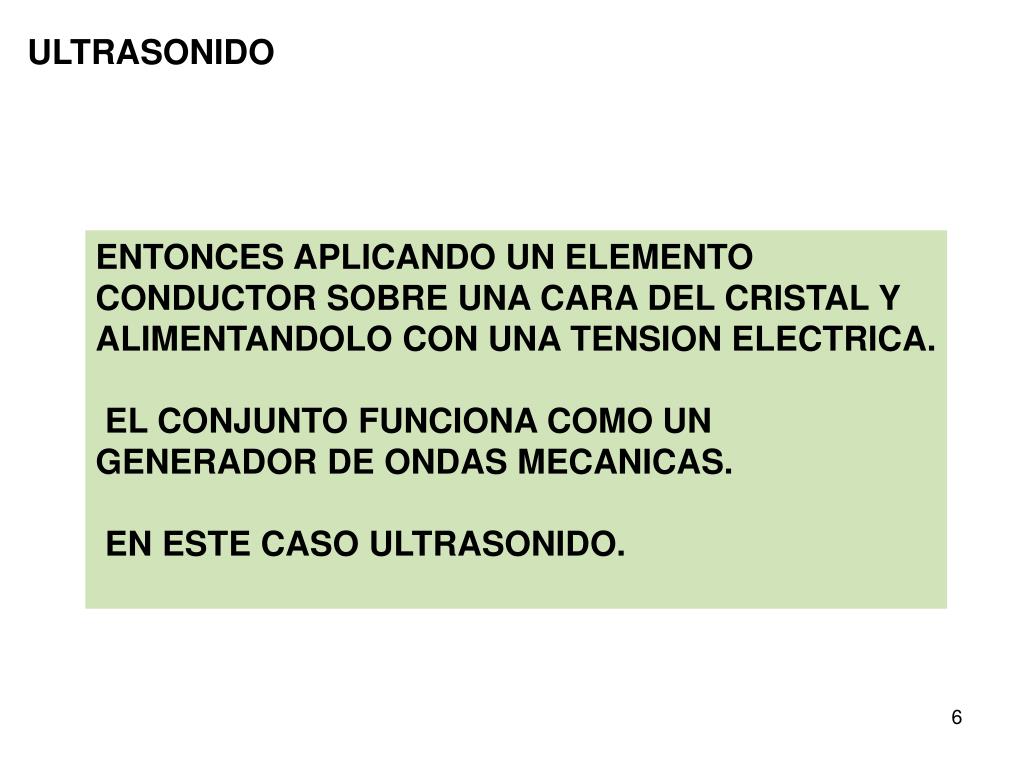

ENTONCES APLICANDO UN ELEMENTO CONDUCTOR SOBRE UNA CARA DEL CRISTAL Y ALIMENTANDOLO CON UNA TENSION ELECTRICA.

EL CONJUNTO FUNCIONA COMO UN GENERADOR DE ONDAS MECANICAS.

EN ESTE CASO ULTRASONIDO.

slide7

ULTRASONIDO

Los materiales comunes son:

Cuarzo y Sulfato de litio.

En las cerámicas:

Titanato de Ba, metaniobato de Pb y zirconato de Pb.

El conjunto se llama palpador o cabezal, puede ser emisor, receptor o emisor y receptor en el mismo cabezal.

slide8

ULTRASONIDO

INCIDENCIA OBLICUA

Cuando una onda incide, bajo un determinado angulo, respecto a la normal, en una superficie que limita a 2 medios ( 1 y 2).

Parte del haz es reflejado y parte es transmitido al medio 2, produciéndose el fenómeno de refracción, este ángulo dependerá del ángulo de incidencia inicial y de la velocidad del sonido de los materiales 1 y 2.

slide9

INCIDENCIA OBLICUA

ULTRASONIDO

Es aplicable a estos fenómenos la ley de Snell

r = reflejada

d = refractada

slide10

ULTRASONIDO

TRANSFORMACION DE ONDAS

Onda longitudinal

Onda transversal

slide11

ULTRASONIDO

ANGULOS LIMITES

MEDIO 1 ACERO\ MEDIO 2 PLEXIGLAS

slide12

ULTRASONIDO

ANGULOS LIMITES

Si α L1 = 57,8°en el medio 1, en el medio 2 es: α T2 = 90º Cuando el haz transversal tiene 90º las ondasse propagan como ondas superficiales. ( 2do. Angulo límite)

slide13

ANGULOS LIMITES

ULTRASONIDO

MEDIO 1 PLEXIGLAS MEDIO 2 ACERO

1er. ANGULO LIMITE

αL1 = 27,6 º αT2= 33º

Al desplazar el haz incidente y aumentar el ángulo α, en el 2do. medio el haz refractado longitudinal se sigue abriéndo, se va adelantando, cuando el ángulo αincidente llega a los 27,6º, el ángulo α transversal tiene 33º, la onda longitudinal refractada tiene 90 º y no aparece en el 2do medio

slide14

ANGULOS LIMITES

ULTRASONIDO

MEDIO 1 PLEXIGLAS MEDIO 2 ACERO

2do ANGULO LIMITE

αL1= 57,8º αT2 = 90º

Si seguimos variando el angulo αL1, a α L2, la onda transversal refractada, deja tambien el medio 2, α L1 = 57,8º α T2 = 90º

slide15

ULTRASONIDO

ANGULOS LIMITES PRACTICOS PARA PALPADORES ANGULARES

1er. ANGULO LIMITE

αT2= 35º

2do ANGULO LIMITE

αT2 = 80º

slide16

ULTRASONIDO

Las ondas acusticas dependen de la velocidad del sonido en el medio y de la impedancia acustica

slide17

ULTRASONIDO

Las ondas acústicas dependen de la velocidad del sonido en el medio y de la impedancia acústica

slide18

ULTRASONIDO

Las ondas acústicas dependen de la velocidad del sonido en el medio y de la impedancia acústica

slide19

ULTRASONIDO

Las ondas acústicas dependen de la velocidad del sonido en el medio y de la impedancia acústica

slide21

ULTRASONIDO

IMPEDANCIA ACUSTICA

LA IMPEDANCIA ACUSTICA ( Z ) ES UNA CONSTANTE DEL MATERIAL

Si un medio posee baja impedancia, ofrece baja resistencia a la propagación del sonido.

Se puede decir que la impedancia es una resistencia que se opone a las vibraciones.

slide22

ULTRASONIDO

IMPEDANCIA ACUSTICA

LA IMPEDANCIA ACUSTICA ( Z ) ES UNA CONSTANTE DEL MATERIAL

La impedancia esta relacionada con la densidad (d ) y la velocidad del sonido en el medio ( c )

z = d x c

La relación de impedancia de los materiales establece la proporción del poder de transmisión de las ondas dentro de un material de impedancia diferente

slide23

ULTRASONIDO

IMPEDANCIA ACUSTICA

Tabla comparativa de parámetros

slide24

ULTRASONIDO

IMPEDANCIA ACUSTICA

slide25

ULTRASONIDO

IMPEDANCIA ACUSTICA

Acero al carbono z= 466 x 104 g/ cm2x seg.

Aire z = 0,004 x 104 g/ cm2x seg.

slide26

ULTRASONIDO

PALPADOR LONGITUDINAL

EMISOR - RECEPTOR

PARA TRABAJOS ESPECIALES O PARA CONTROLES CONTINUOS PUEDE USARSE UN PALPADOR EMISOR Y OTRO RECEPTOR

Los palpadores con plaquitas de cuarzo son los mas resistentes al desgaste.

Si utilizamos otro debemos usar un protector de goma

slide27

ULTRASONIDO

PALPADOR LONGITUDINAL EMISOR - RECEPTOR

27

slide28

ULTRASONIDO

SENSIBILIDAD: Es función de la cantidad de energía eléctrica que se transforma en energía mecánica.

RESISTENCIA AL DESGASTE: es cuando se usa el cristal sin protector

El mas resistente es de cristal de cuarzo.

PODER RESOLUTIVO:Es la mayor o menor separación entre dos ecos de fondo, aun cuando el escalón de la pieza sea mínimo.

Con un palpador con un gran poder resolutivo se pueden observar 2 ecos consecutivos producidos por un escalón muy mínimo.

slide30

ULTRASONIDO

PALPADOR S – E

Para determinar fallas cerca de la superficie o medir espesores.

slide31

ULTRASONIDO

PALPADORES ANGULARES

slide32

ULTRASONIDO

PALPADORES ANGULARES

slide33

ULTRASONIDO

DETECCION DE FALLAS CON PALPADORES ANGULARES

slide34

ULTRASONIDO

DETECCION DE FALLAS CON PALPADORES ANGULARES

slide36

ULTRASONIDO

DETERMINACION DE LUGAR FISICO DE LA FALLA

slide37

ULTRASONIDO

DETECCION DE FALLAS EN PIEZAS CURVAS

slide38

ULTRASONIDO

NOMENCLATURA DE LOS PALPADORES

Q = Cuarzo B= Titanato de Ba K = Cristal especial

El Numero indica la frecuencia en MHz ( p/e : B 2 )

La letra S después de la frecuencia indica que tiene suela protectora ( B2S)

La letra T luego de la frecuencia, estancos al agua, Q 4 T

La letra M antes de la nomenclatura, significa miniatura,M Q

slide39

ULTRASONIDO

NOMENCLATURA DE LOS PALPADORES

La letra S antes de la M, significa subminiatura , S M Q

Ejemplo general de un palpador longitudinal: S M B 6 S SUBMINIATURA-TITANATO DE Ba- 6 MHz – SUELA PROTECTORA.

La letra W antes de la nomenclatura significa palpador angular (W B).

Frecuentemente se presentan W 45 o M W 45, son de Titanato de Ba y 4,5 MHz

Si tiene la letra O son para ondas superficiales.

Las letras SE significa que son 2 cristales independientes (Emisor y Receptor)

slide40

ULTRASONIDO

ESQUEMA DEL EQUIPO GENERADOR DE ULTRASONIDO

slide41

ULTRASONIDO

TODO INSTRUMENTO DE ANALISIS DE DETECCION DE FALLAS ,MEDICION DE ESPESORES, ETC, POR ULTRASONIDO, CONSTA BASICAMENTE DE

- GENERADOR DE IMPULSOS.

- RECEPTOR AMPLIFICADOR

- OSCILOGRAFO DE RAYOS CATODICOS.

El aparato y su funcionamiento es independiente del palpador utilizado, pero la preparación del equipo se debe realizar en función del palpador a utilizar.

slide42

ULTRASONIDO

ACOPLAMIENTO, Para que se produzca el pasaje del haz de ondas ultrasónicas desde el palpador hacia la pieza y viceversa es necesario que no haya aire entre ambos, para ello se usa un elemento que se llama acoplamiento, puede ser agua, grasa, vaselina, aceite etc.

slide43

ULTRASONIDO

La cantidad de botones de comando etc. que tiene el equipo depende del modelo, antigüedad y algun otro elemento particular. Pero esencialmente todos tienen

RANGO O RANGE: Regula el campo de aplicacion del equipo, esta graduado en unidades de distancia, mm, metros.

Suele tener 2 botones, uno de ajuste grueso y otro de ajuste fino. Regula la velocidad de desplazamiento del punto luminoso y permite la apertura y/o cierre de la distancia entre ecos, de esa manera se puede ubicar el cero del aparato.

43

slide44

ULTRASONIDO

DESPLAZAMIENTO O DELAY: Este es un corrimiento del cero, permite desplazar los ecos, manteniendo la distancia y el paralelismo entre ellos, constante.

AMPLIFICADOR: Con este control se puede variar la altura de los ecos.

Esta graduado de decibeles.

slide45

ULTRASONIDO

TRANSMISION POR TRANSPARENCIA

Se evalúa la cantidad de ondas ultrasónicas que se trasmite y que se recibe, sirve esencialmente para el control 100% automático, como el caso de la palanquillas

slide46

ULTRASONIDO

PROCEDIMIENTO POR IMPULSO Y ECO

Se basa en la medición del tiempo que pasa entre la transmisión del haz ultrasónico desde la superficie elegida y el eco de fondo o el eco de cualquier discontinuidad que exista en el camino

slide47

ULTRASONIDO

ONDAS TRANSVERSALES

slide48

ULTRASONIDO

ONDAS DE SUPERFICIE

slide50

ULTRASONIDO

CALIBRACION DEL EQUIPO. CON UNA PROBETA V 1/5

Calibración del equipo en unión con la probeta patrón V1/5, esta es de acero SAE 1022, forjado, templado y revenido y rectificada.

Calibración del equipo para ser usado con palpador normal

slide51

ULTRASONIDO

CALIBRACION DEL EQUIPO CON PROBETA V 1/5

Rango de 100 mm.

Se coloca grasa sobre el patrón para que haga de acople, luego se verifica que el eco de emisión este sobre la izquierda de la pantalla, entoces aparecerán los ecos de fondo.

Ubicaremos el 1er. eco de fondo en cero (0) y luego los restantes, jugando con el rango y el delay , una vez ubicados los ecos, con el delay corremos toda la pantalla hasta que el primer eco esté en 25. 52

slide52

ULTRASONIDO

CALIBRACION DEL EQUIPO. EN UNION CON UNA PROBETA V 1/5

Utilizando el rango de 250 mm podemos poner 10 ecos de fondo.

Si calibramos con la parte de 100 mm, podemos calibrar en la escala de 100 mm o en la escala de 250 mm.

Siempre necesitamos como mínimo 2 ecos de fondo para poder calibrar

slide53

ULTRASONIDO

ONDAS LONGITUDINALES RANGO DE 100 mm PROBETA V1/5

53

slide54

ULTRASONIDO

ONDAS LONGITUDINALES RANGO DE 250 mm PROBETA V I /5

54

slide55

ULTRASONIDO

Calibración en unión con un palpador S-E

Estos palpadores se calibran con patrones especiales debido a que un cristal emite y otro cristal recibe

La probeta es escalonada de poco espesor , 2,4,6,8 y 10 mm

Si usamos un aparato que tenga una escala de 10 mm, calibramos en forma sucesiva con 2 alturas.

slide57

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON LA PROBETA V2

slide58

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON LA PROBETA V2

slide59

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON LA PROBETA V1/5

slide60

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON BORDE DE CHAPA

slide61

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON BORDE DE CHAPA

slide62

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON BORDE DE CHAPA

slide63

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON BORDE DE CHAPA

slide64

ULTRASONIDO

CALIBRACION DE PALPADORES ANGULARES CON BORDE DE CHAPA

slide65

ULTRASONIDO

COMPARACION DE METODOS

slide66

ULTRASONIDO

INMERSION

slide67

ULTRASONIDO

INMERSION

slide68

ULTRASONIDO

PALANQUILLA

slide69

ULTRASONIDO

PALANQUILLA

slide70

ULTRASONIDO

PALANQUILLA

slide71

ULTRASONIDO

SOLDADURA INCIDENCIA NORMAL

slide72

ULTRASONIDO

SOLDADURA INCIDENCIA NORMAL

slide73

ULTRASONIDO

SOLDADURA INCIDENCIA ANGULAR

slide74

ULTRASONIDO

SOLDADURA INCIDENCIA ANGULAR

slide75

ULTRASONIDO

SOLDADURA INCIDENCIA ANGULAR

slide76

ULTRASONIDO

SOLDADURA INCIDENCIA ANGULAR

slide77

ULTRASONIDO

SOLDADURA INCIDENCIA ANGULAR
