  1. CHAPTER 2 BUNYI (SOUND WAVE)

  2. Sifat-sifat gelombang bunyi: a. mengalami pemantulan b. mengalami pembiasan c. mengalami interferensi

  3. Pemantulan Bunyi • Perhatikan percobaan sederhana berikut:

  4. Pembiasan Bunyi Balon berisi karbondioksida

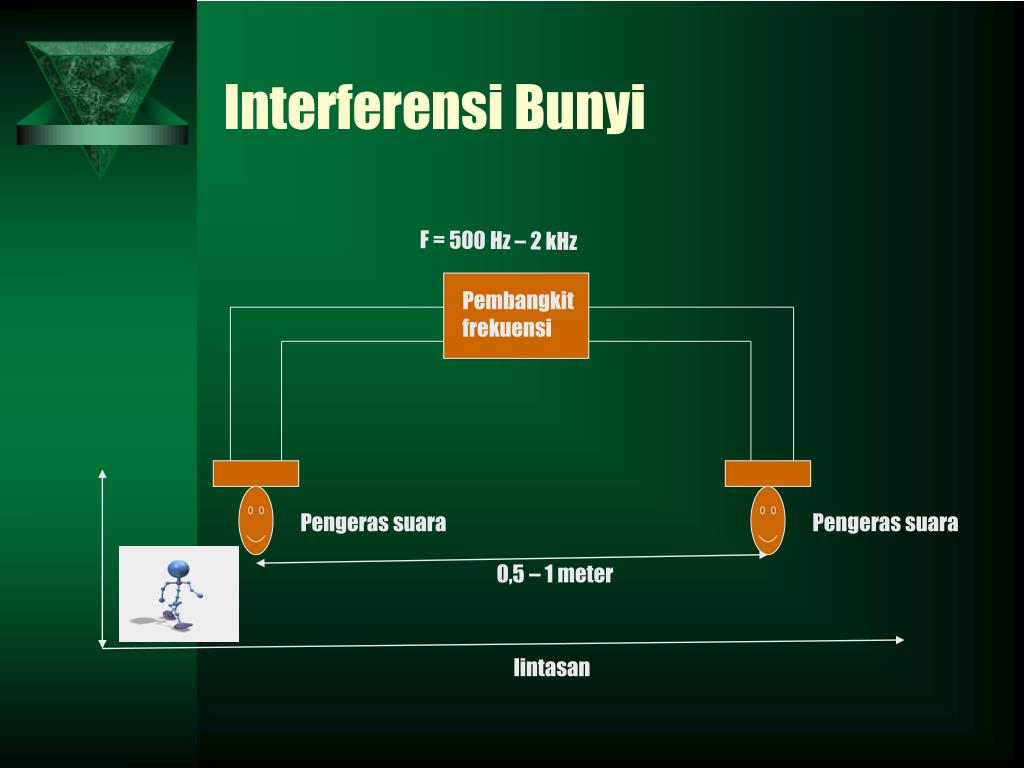

  5. Interferensi Bunyi F = 500 Hz – 2 kHz Pembangkit frekuensi Pengeras suara Pengeras suara 0,5 – 1 meter lintasan

  6. Pada interferensi bunyi akan terjadi dua peristiwa, yaitu: a. penguatan bunyi ( interferensi konstruktif) b. pelemahan bunyi ( interferensi distruktif)

  7. Contoh • Sebuah petir terdengar 4 s setelah kilat terlihat di langit. Berapakah jarak petir tersebut dari kita ? Kecepatan bunyi di udara sama dengan 330 m/s. • Jawab: s = v x t = 330 x 4 = 1320 m

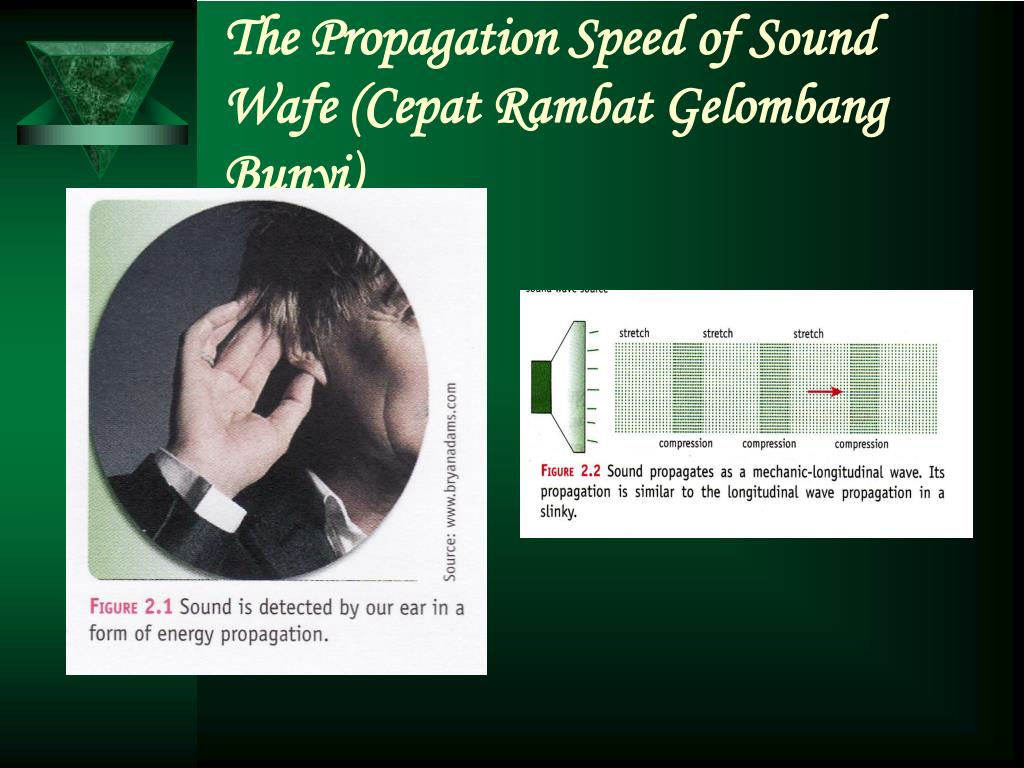

  8. The Propagation Speed of Sound Wafe (Cepat Rambat Gelombang Bunyi)

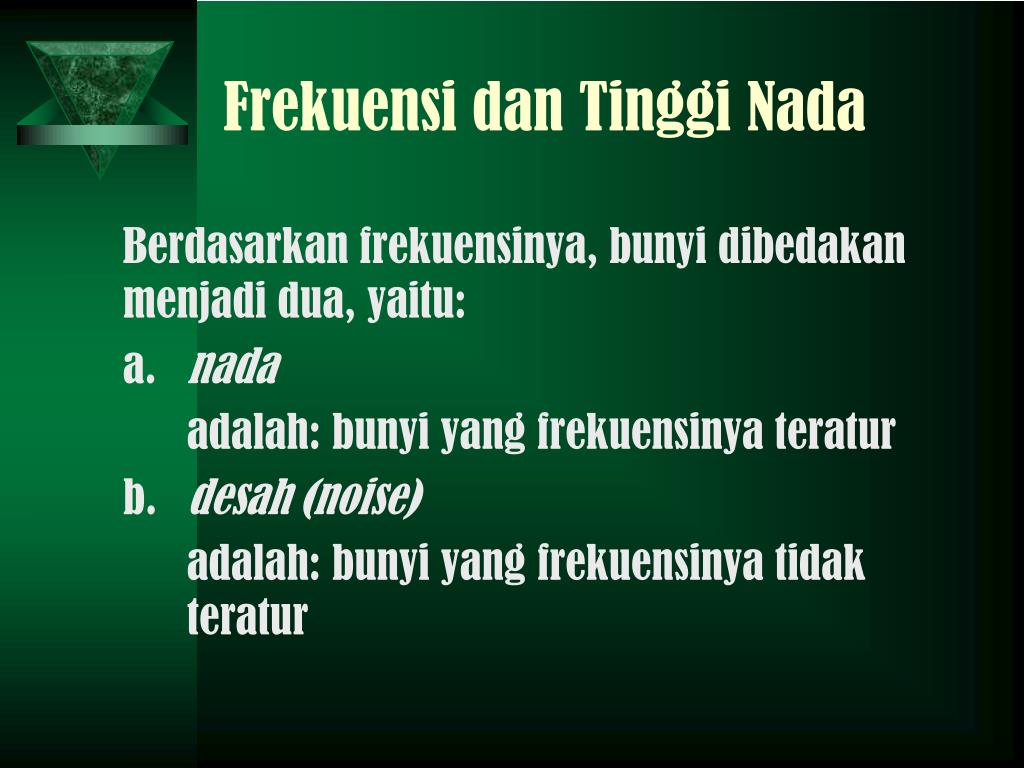

  9. Frekuensi dan Tinggi Nada Berdasarkan frekuensinya, bunyi dibedakan menjadi dua, yaitu: a. nada adalah: bunyi yang frekuensinya teratur b. desah (noise) adalah: bunyi yang frekuensinya tidak teratur

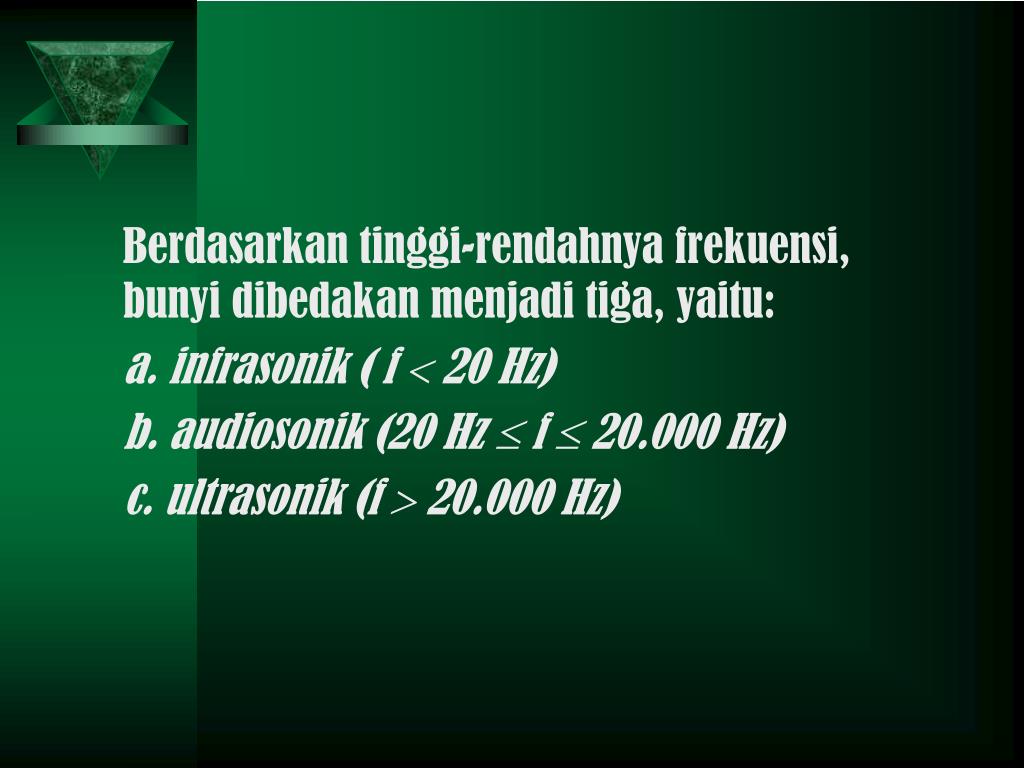

  10. Berdasarkan tinggi-rendahnya frekuensi, bunyi dibedakan menjadi tiga, yaitu: a. infrasonik ( f  20 Hz) b. audiosonik (20 Hz  f  20.000 Hz) c. ultrasonik (f  20.000 Hz)

  11. Penggunaan gelombang ultrasonik: a. oleh kelelawar b. kacamata tunanetra untuk menentukan jarak benda. c. teknik pantulan pulsa ultrasonik untuk menentukan ke dalaman air di bawah kapal dan alatnya disebut fathometer. dirumuskan: d = ½ vt

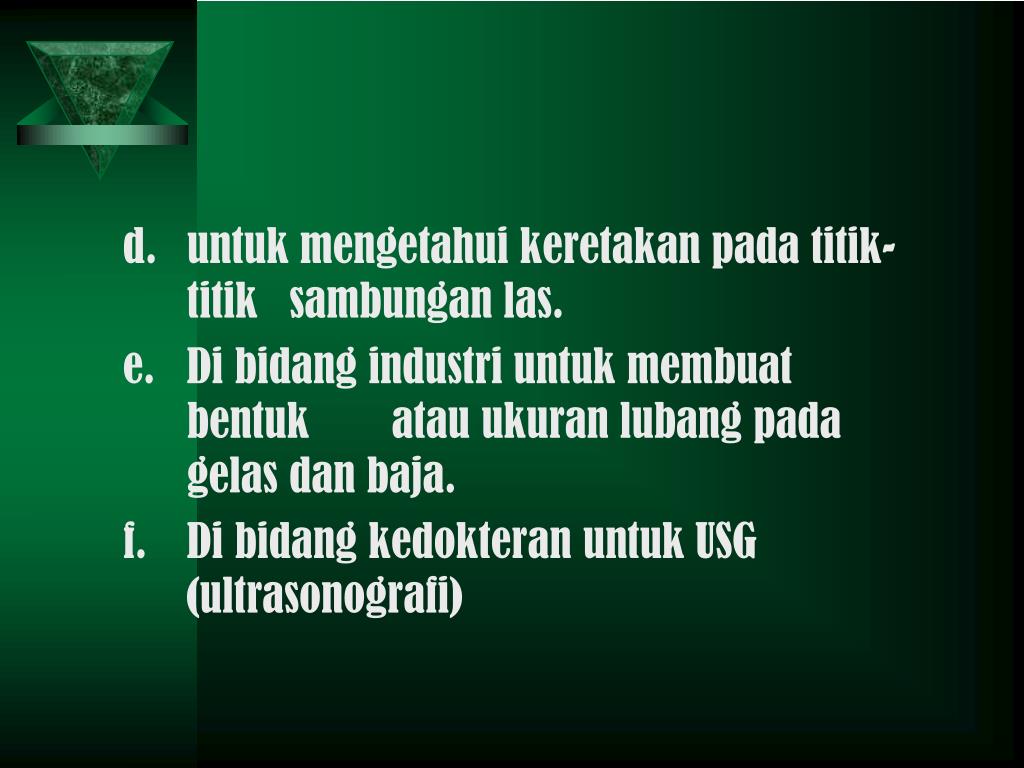

  12. d. untuk mengetahui keretakan pada titik- titik sambungan las. e. Di bidang industri untuk membuat bentuk atau ukuran lubang pada gelas dan baja. f. Di bidang kedokteran untuk USG (ultrasonografi)

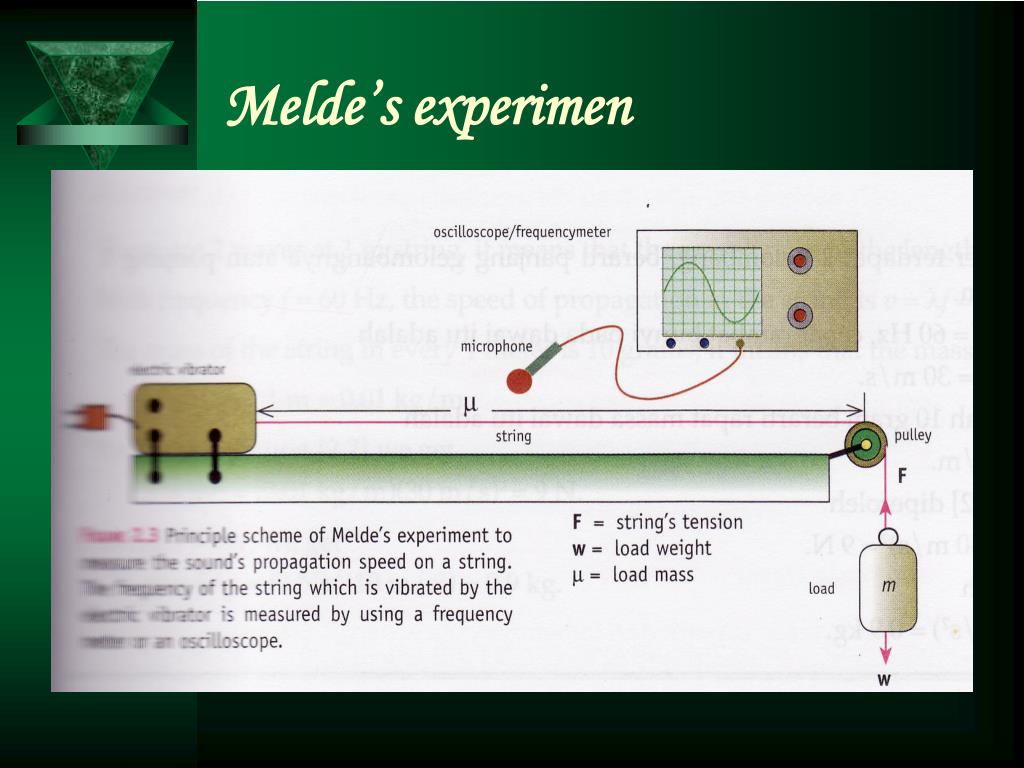

  13. Melde’s experimen

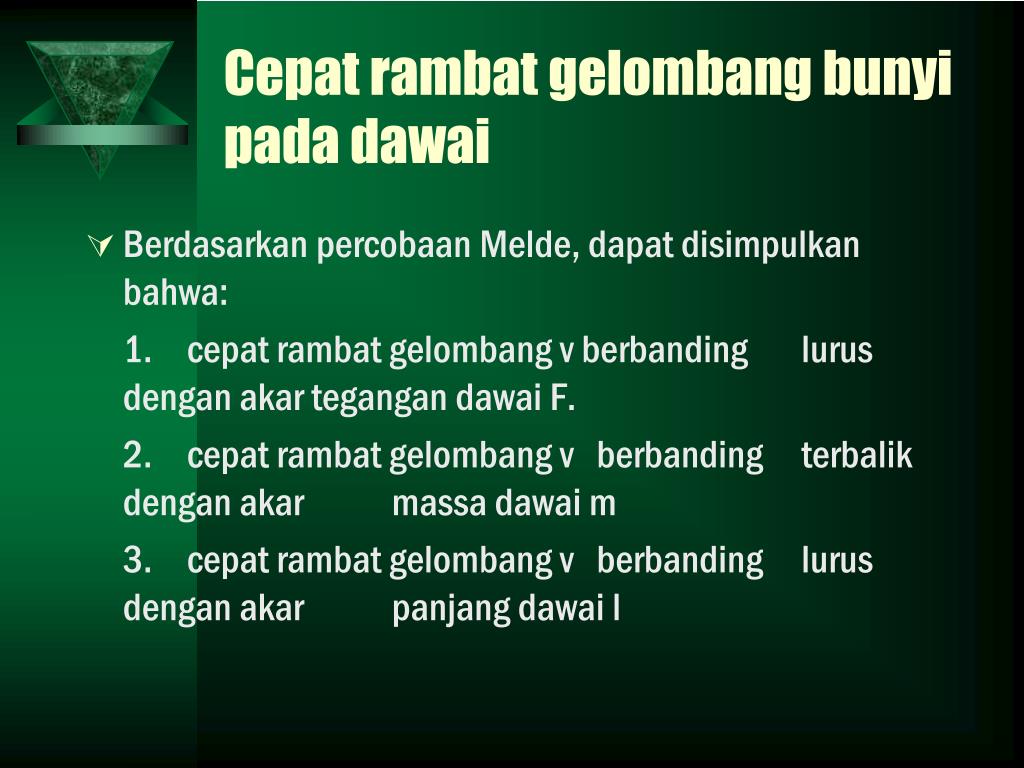

  14. Cepat rambat gelombang bunyi pada dawai • Berdasarkan percobaan Melde, dapat disimpulkan bahwa: 1. cepat rambat gelombang v berbanding lurus dengan akar tegangan dawai F. 2. cepat rambat gelombang v berbanding terbalik dengan akar massa dawai m 3. cepat rambat gelombang v berbanding lurus dengan akar panjang dawai l

  15. secara matematis dirumuskan: Dengan : v = cepat rambat gelombang bunyi pada dawai (m/s) F = gaya tegangan dawai (N) l = panjang dawai (m) m = massa dawai (kg)  = massa tiap satuan panjang (kg/m) = m/l

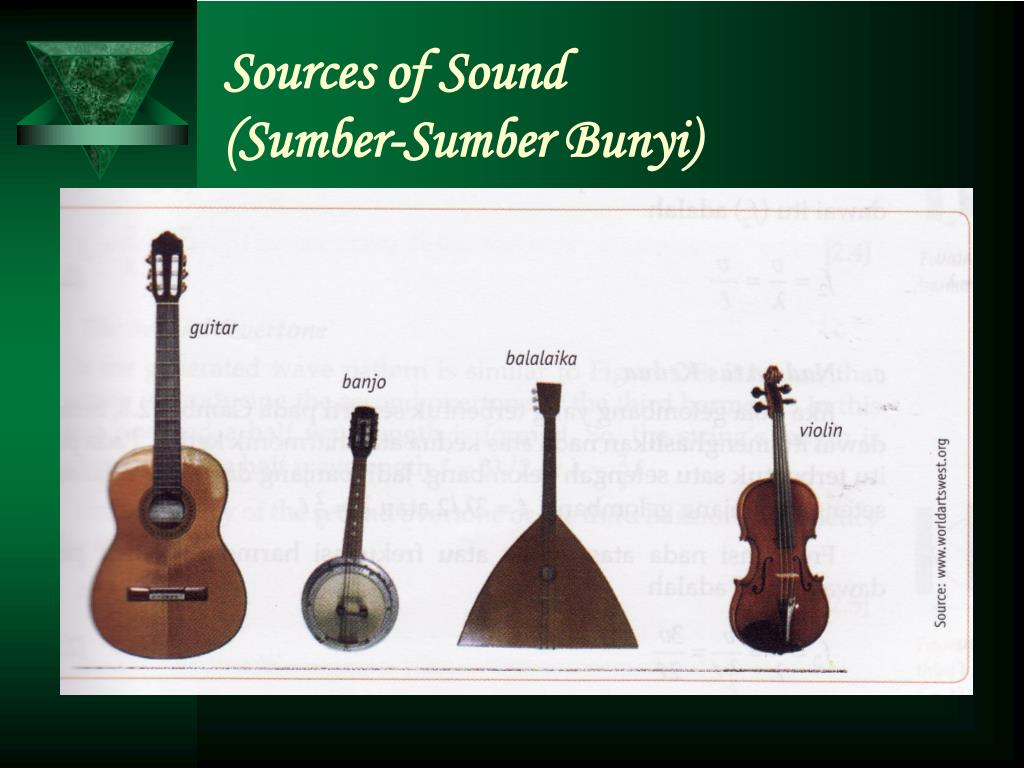

  16. Sources of Sound (Sumber-Sumber Bunyi)

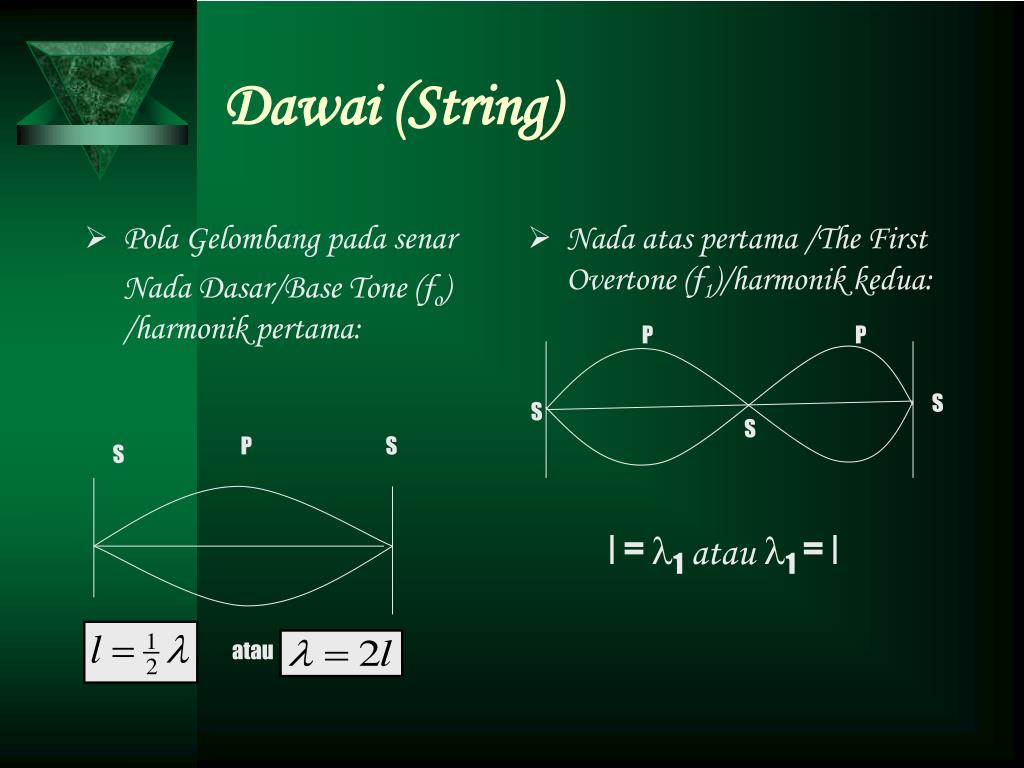

  17. Pola Gelombang pada senar Nada Dasar/Base Tone (fo) /harmonik pertama: Nada atas pertama /The First Overtone (f1)/harmonik kedua: Dawai (String) P P S S S P S S l = 1atau 1 = l atau

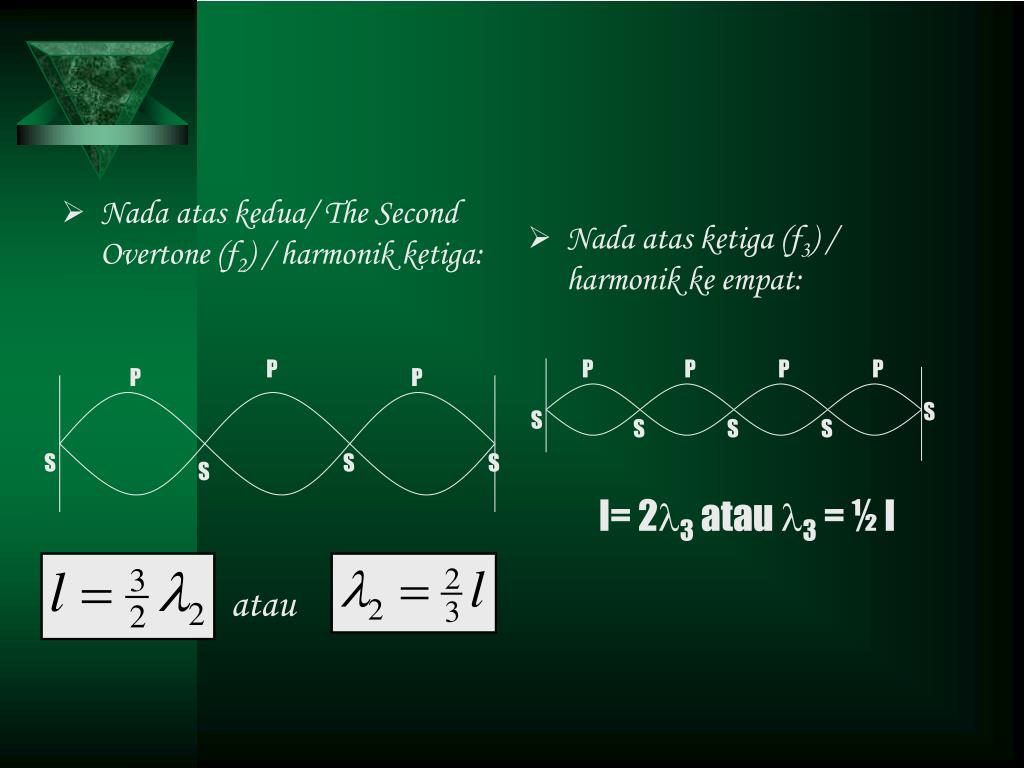

  18. Nada atas kedua/ The Second Overtone (f2) / harmonik ketiga: Nada atas ketiga (f3) / harmonik ke empat: P P P P P P P S S S S S S S S S l= 23 atau 3 = ½ l atau

  19. Frekuensi yang dihasilkan: a. nada dasar

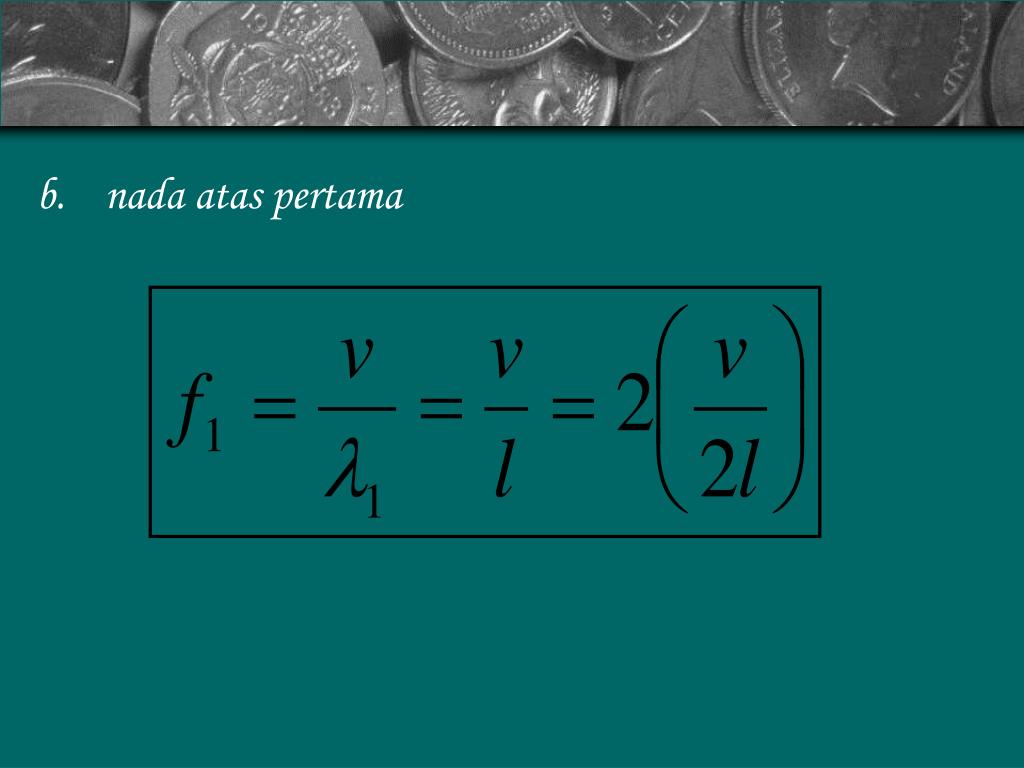

  20. b.nada atas pertama

  21. c. nada atas ke kedua

  22. d. nada atas ke tiga

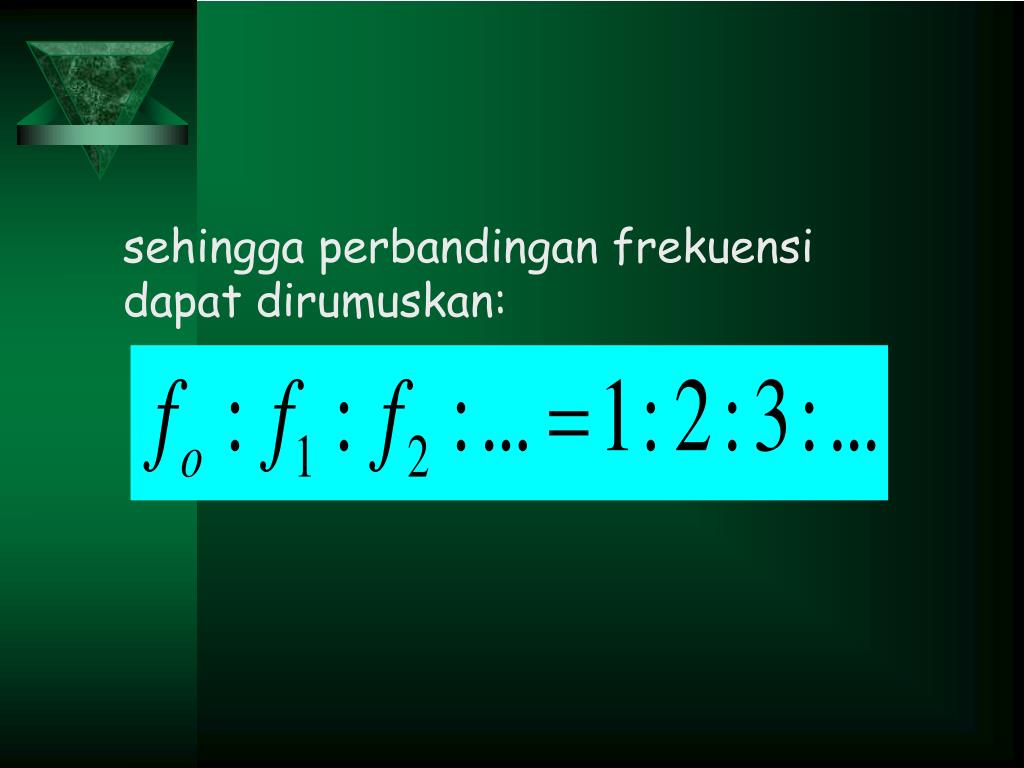

  23. sehingga perbandingan frekuensi dapat dirumuskan:

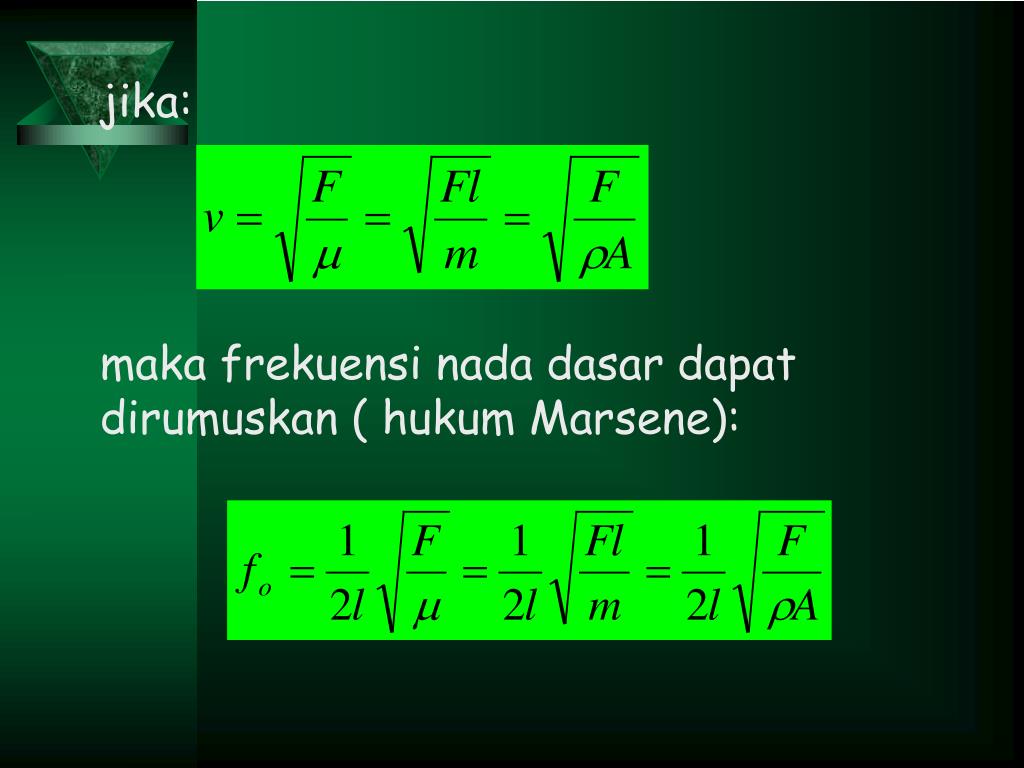

  24. jika: maka frekuensi nada dasar dapat dirumuskan ( hukum Marsene):

  25. dari uraian di atas dapat disimpulkan:

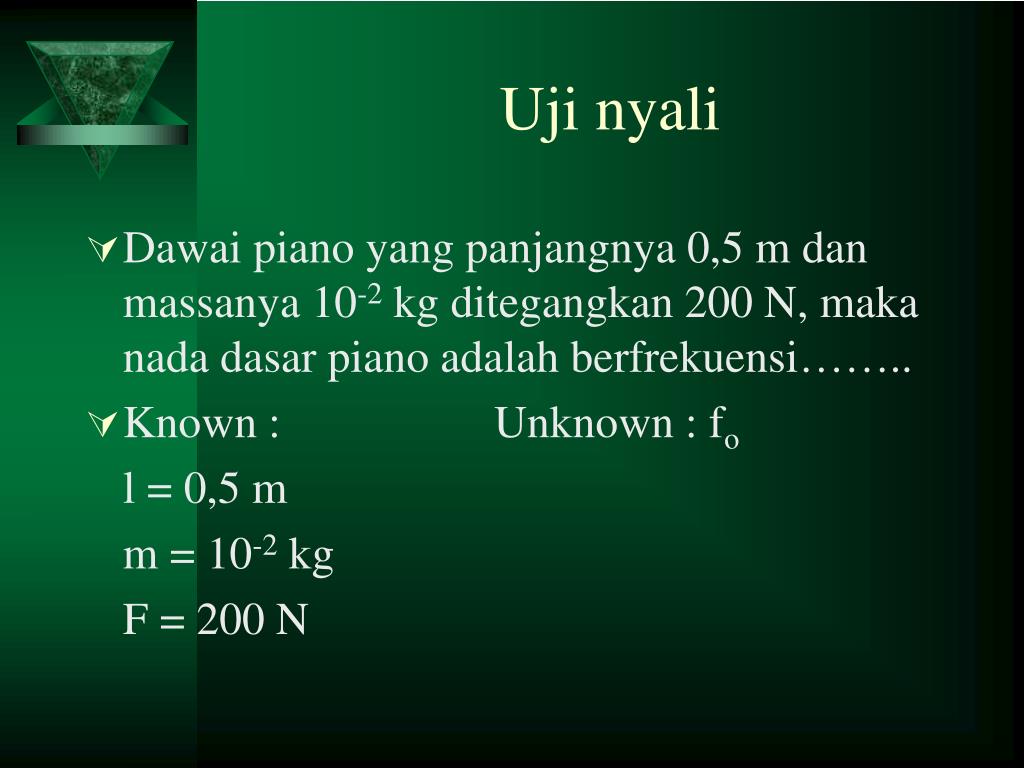

  26. Uji nyali • Dawai piano yang panjangnya 0,5 m dan massanya 10-2 kg ditegangkan 200 N, maka nada dasar piano adalah berfrekuensi…….. • Known : Unknown : fo l = 0,5 m m = 10-2 kg F = 200 N

  27. Solution

  28. Pipa Organa Terbuka nada dasar (fo): nada atas pertama (f1): Pola Gelombang pada Pipa Organa P P P P P S S S l = 1 atau 1 = l f1 = v/l l= ½ o atau o= 2l f0= v/2l

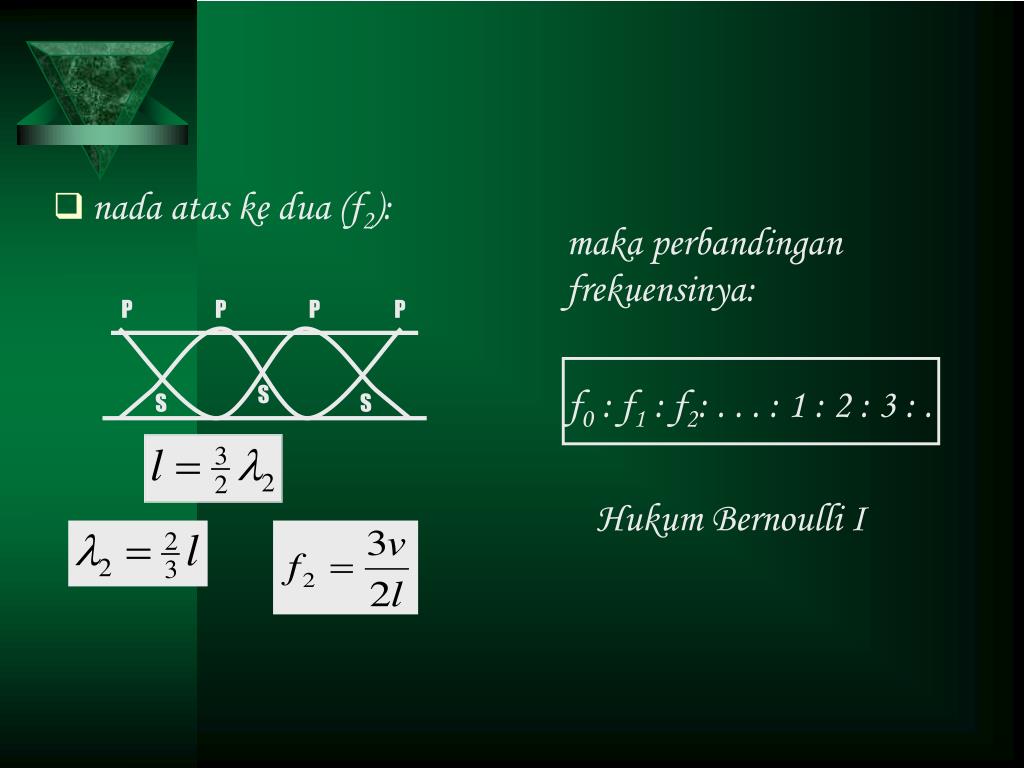

  29. nada atas ke dua (f2): maka perbandingan frekuensinya: f0 : f1 : f2: . . . : 1 : 2 : 3 : . Hukum Bernoulli I P P P P S S S

  30. Dari uraian di atas dapat disimpulkan:

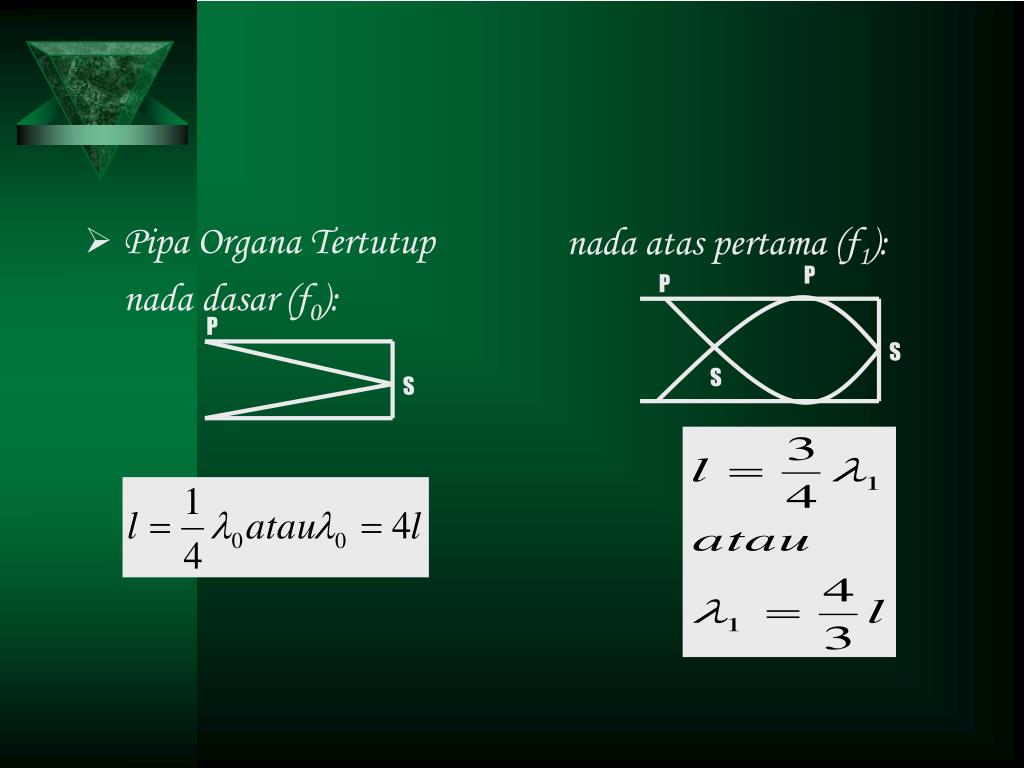

  31. Pipa Organa Tertutup nada dasar (f0): nada atas pertama (f1): P P P S S S

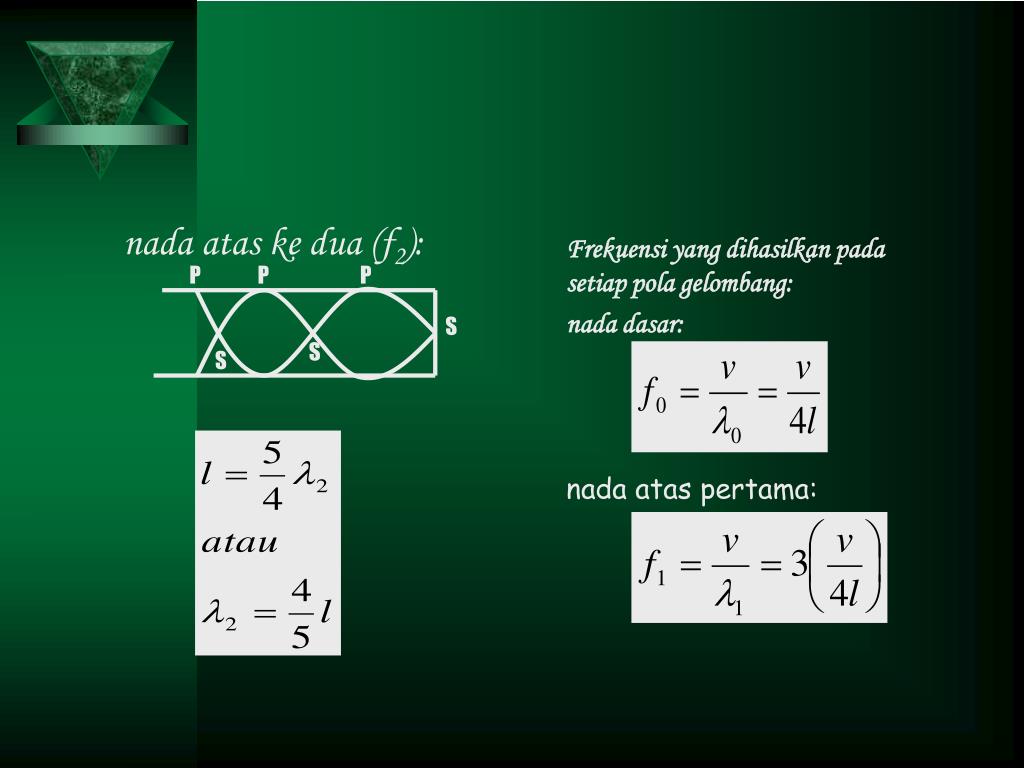

  32. nada atas ke dua (f2): Frekuensi yang dihasilkan pada setiap pola gelombang: nada dasar: nada atas pertama: P P P S S S

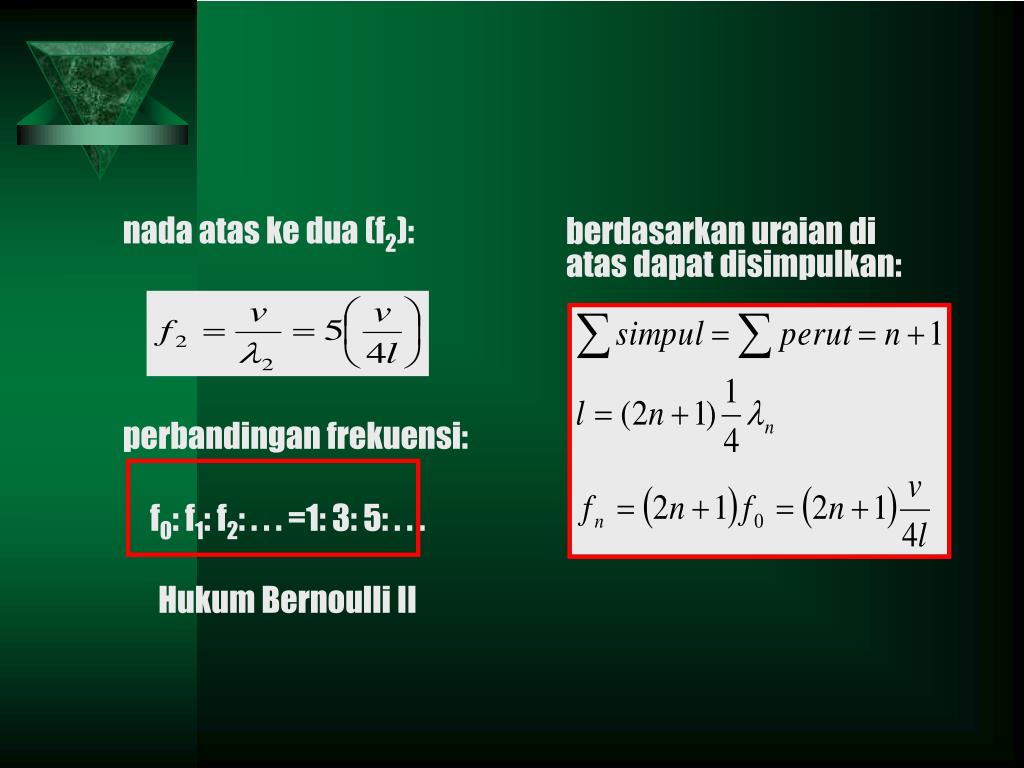

  33. nada atas ke dua (f2): perbandingan frekuensi: f0: f1: f2: . . . =1: 3: 5: . . . Hukum Bernoulli II berdasarkan uraian di atas dapat disimpulkan:

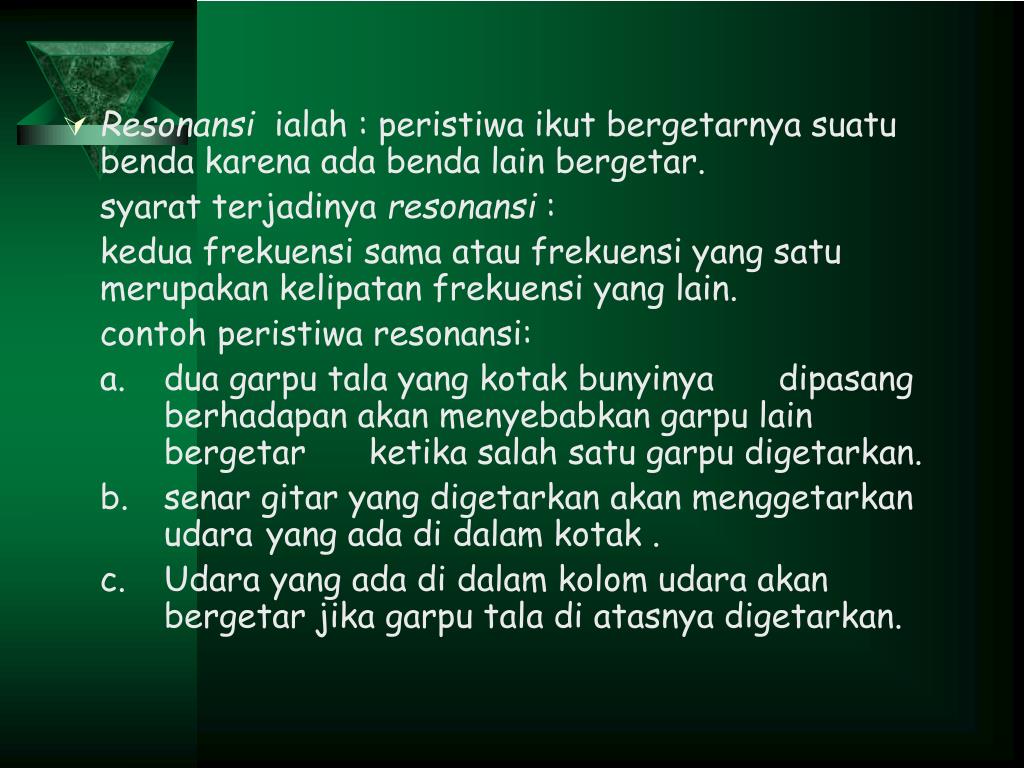

  34. Resonansi ialah : peristiwa ikut bergetarnya suatu benda karena ada benda lain bergetar. syarat terjadinya resonansi : kedua frekuensi sama atau frekuensi yang satu merupakan kelipatan frekuensi yang lain. contoh peristiwa resonansi: a. dua garpu tala yang kotak bunyinya dipasang berhadapan akan menyebabkan garpu lain bergetar ketika salah satu garpu digetarkan. b. senar gitar yang digetarkan akan menggetarkan udara yang ada di dalam kotak . c. Udara yang ada di dalam kolom udara akan bergetar jika garpu tala di atasnya digetarkan.

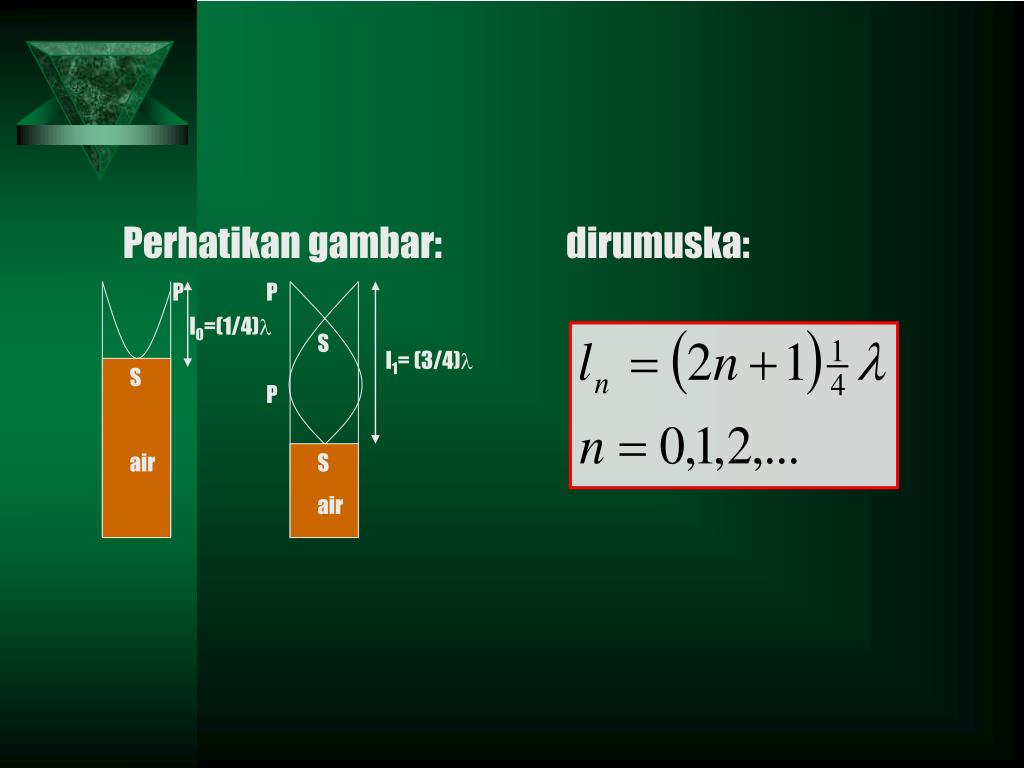

  35. Perhatikan gambar: dirumuska: P P l0=(1/4) S l1= (3/4) S P air S air

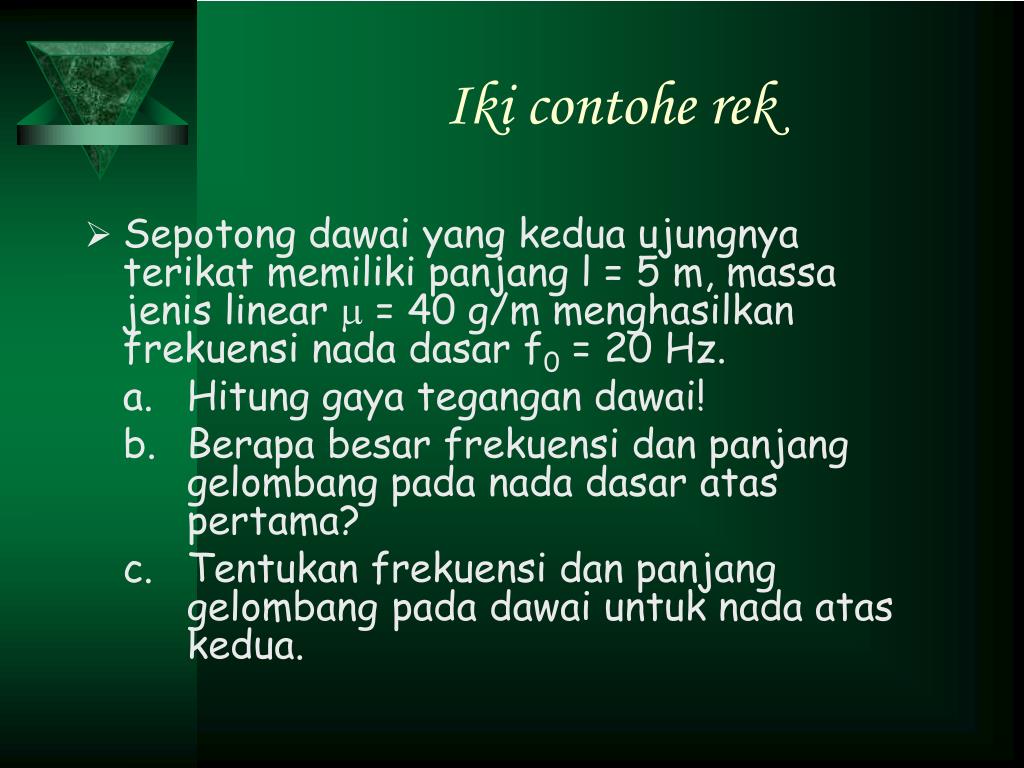

  36. Iki contohe rek • Sepotong dawai yang kedua ujungnya terikat memiliki panjang l = 5 m, massa jenis linear  = 40 g/m menghasilkan frekuensi nada dasar f0 = 20 Hz. a. Hitung gaya tegangan dawai! b. Berapa besar frekuensi dan panjang gelombang pada nada dasar atas pertama? c. Tentukan frekuensi dan panjang gelombang pada dawai untuk nada atas kedua.

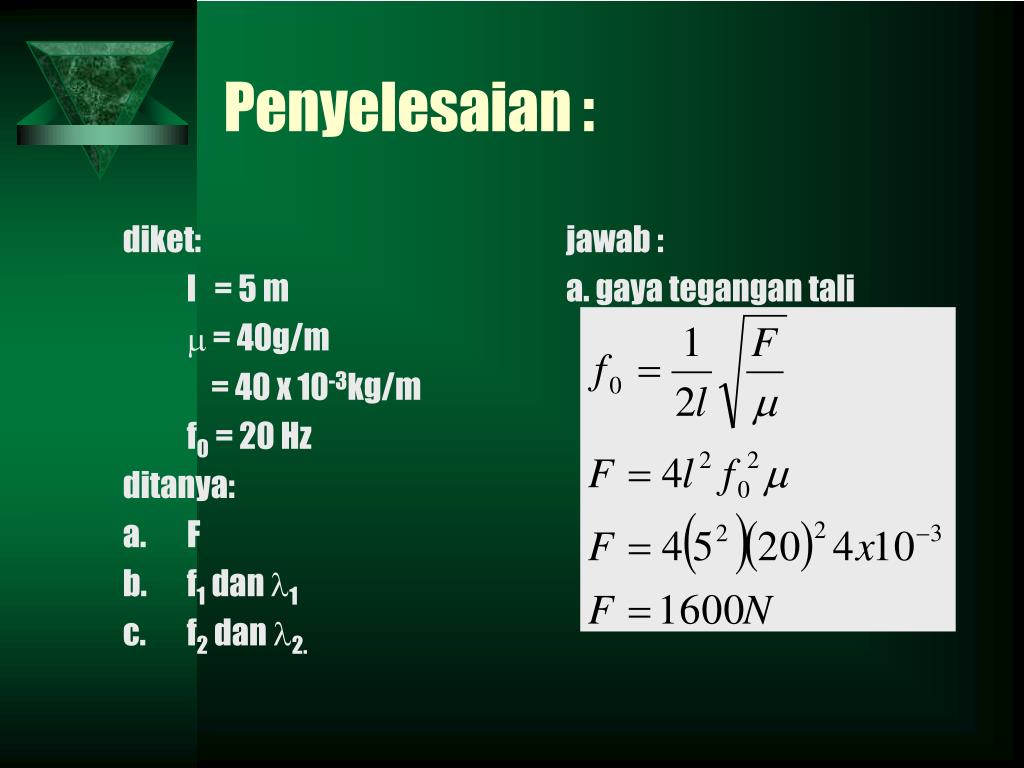

  37. diket: l = 5 m  = 40g/m = 40 x 10-3kg/m f0 = 20 Hz ditanya: a. F b. f1 dan 1 c. f2 dan 2. jawab : a. gaya tegangan tali Penyelesaian :

  38. b. frekuensi nada atas pertama (n =1) fn = (n +1)f0 f1 = (1 +1)20 f1 = 40 Hz l =(n +1)½n 5 = (1 + 1) ½1 1 = 5 m c. frekuensi nada atas kedua (n =2) fn = (n +1)f0 f2 = (2 + 1)20 f2 = 60 Hz l =(n +1)½n 5 = (2 + 1) ½2 2 = (2/3)5 m 2 =3,33 m

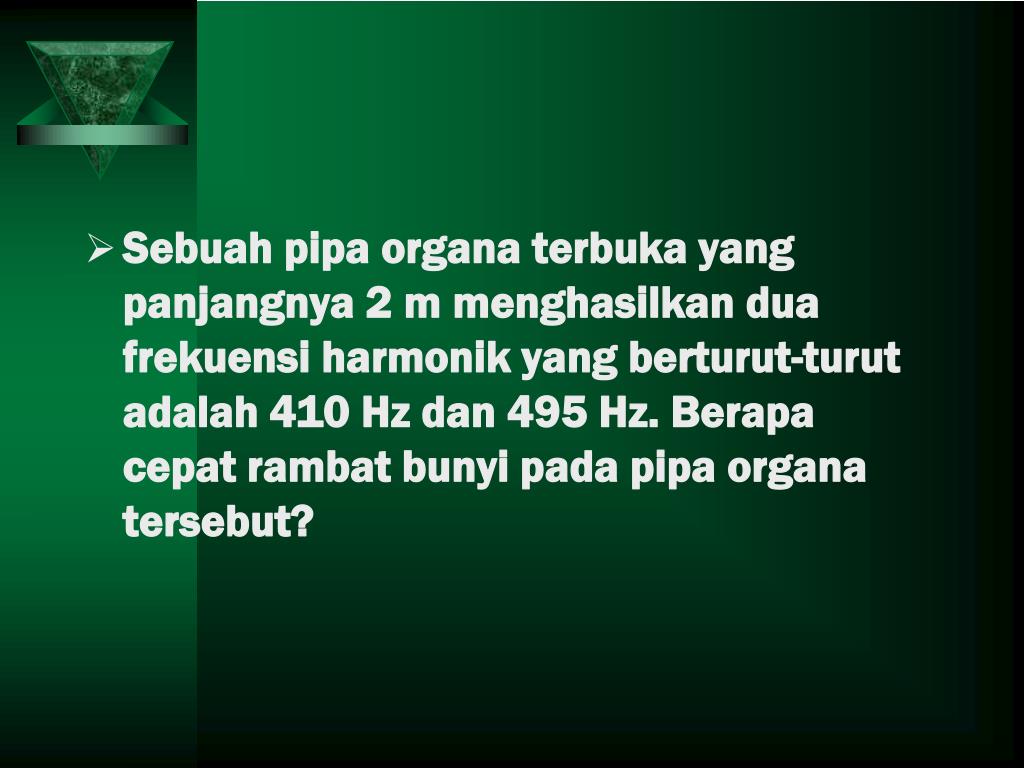

  39. Sebuah pipa organa terbuka yang panjangnya 2 m menghasilkan dua frekuensi harmonik yang berturut-turut adalah 410 Hz dan 495 Hz. Berapa cepat rambat bunyi pada pipa organa tersebut?

  40. diket: l = 2 m fn = 410 Hz fn+1 = 495 Hz ditanya: v jawab:

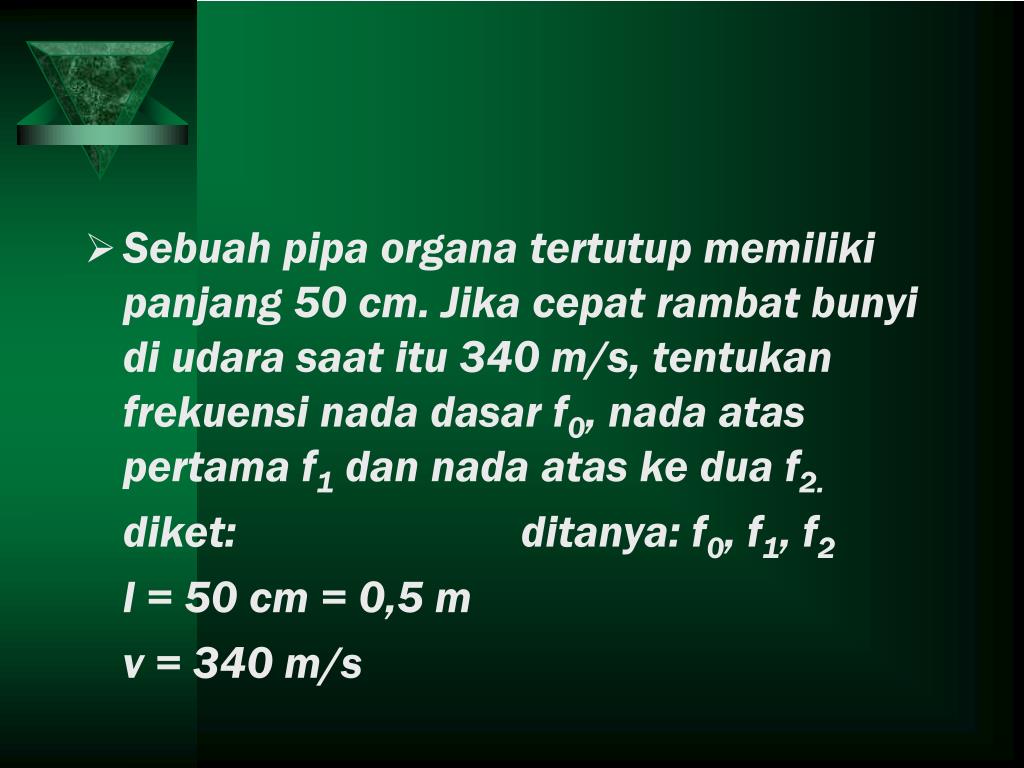

  41. Sebuah pipa organa tertutup memiliki panjang 50 cm. Jika cepat rambat bunyi di udara saat itu 340 m/s, tentukan frekuensi nada dasar f0, nada atas pertama f1 dan nada atas ke dua f2. diket: ditanya: f0, f1, f2 l = 50 cm = 0,5 m v = 340 m/s

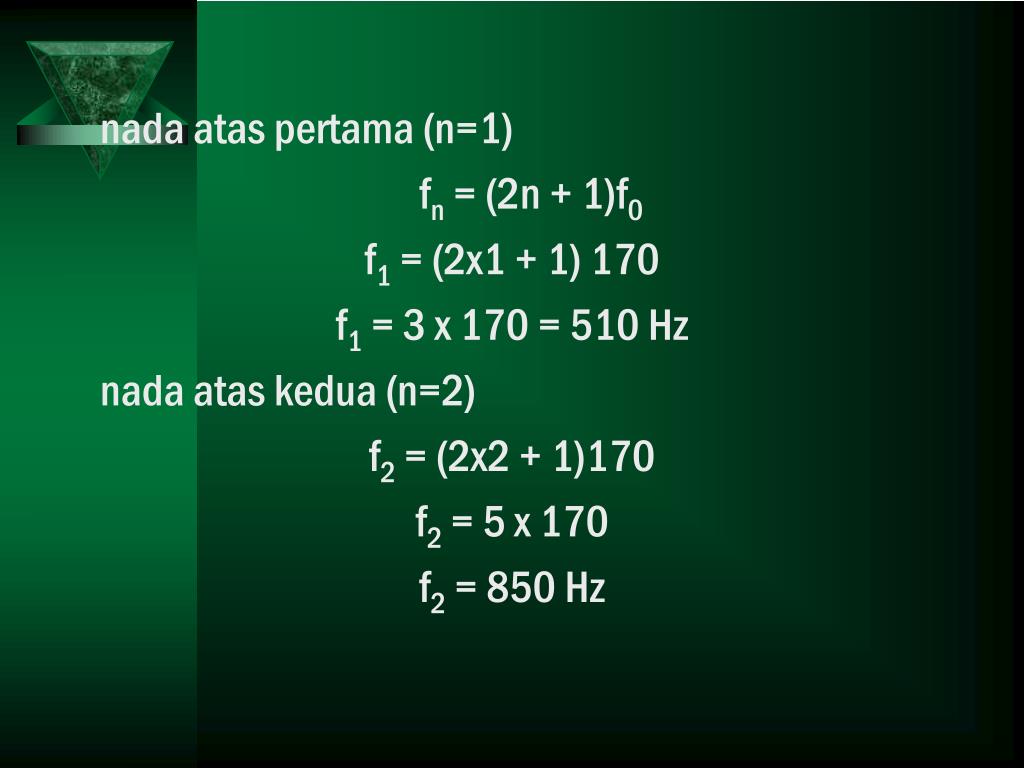

  42. nada atas pertama (n=1) fn = (2n + 1)f0 f1 = (2x1 + 1) 170 f1 = 3 x 170 = 510 Hz nada atas kedua (n=2) f2 = (2x2 + 1)170 f2 = 5 x 170 f2 = 850 Hz

  43. jawab: nada dasar (n = 0)

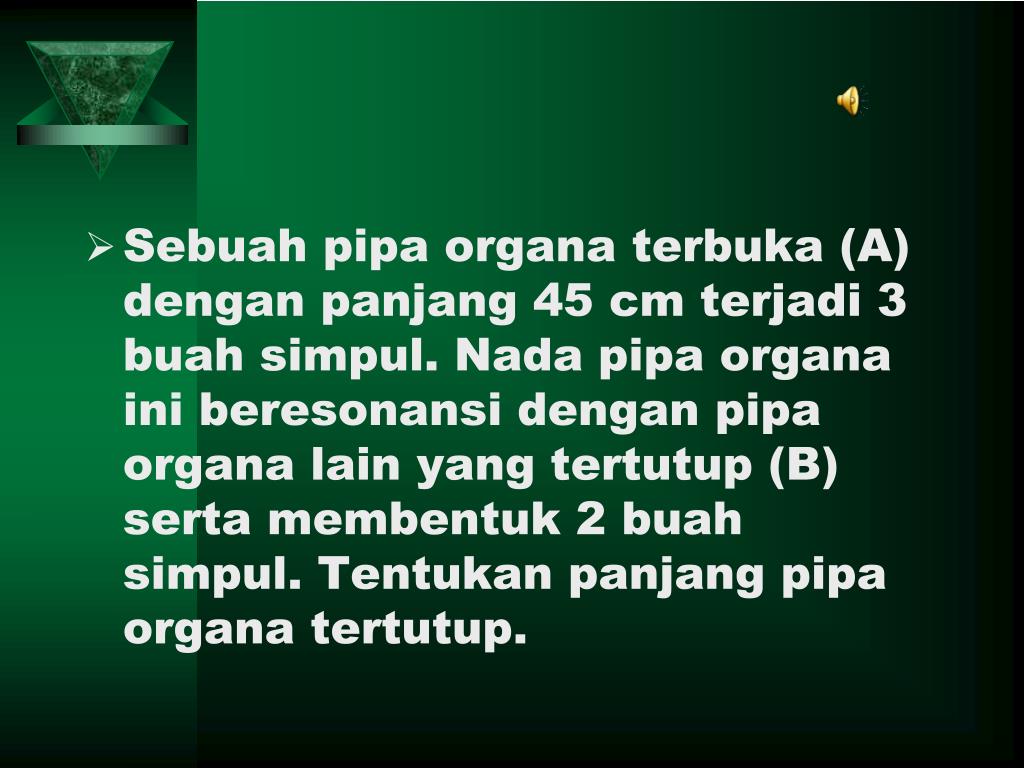

  44. Sebuah pipa organa terbuka (A) dengan panjang 45 cm terjadi 3 buah simpul. Nada pipa organa ini beresonansi dengan pipa organa lain yang tertutup (B) serta membentuk 2 buah simpul. Tentukan panjang pipa organa tertutup.

  45. diket: pipa organa terbuka (A): lA = 45 cm; ∑ simpul : 3 pipa organa tertutup (B): ∑ simpul : 2 ditanya: lB

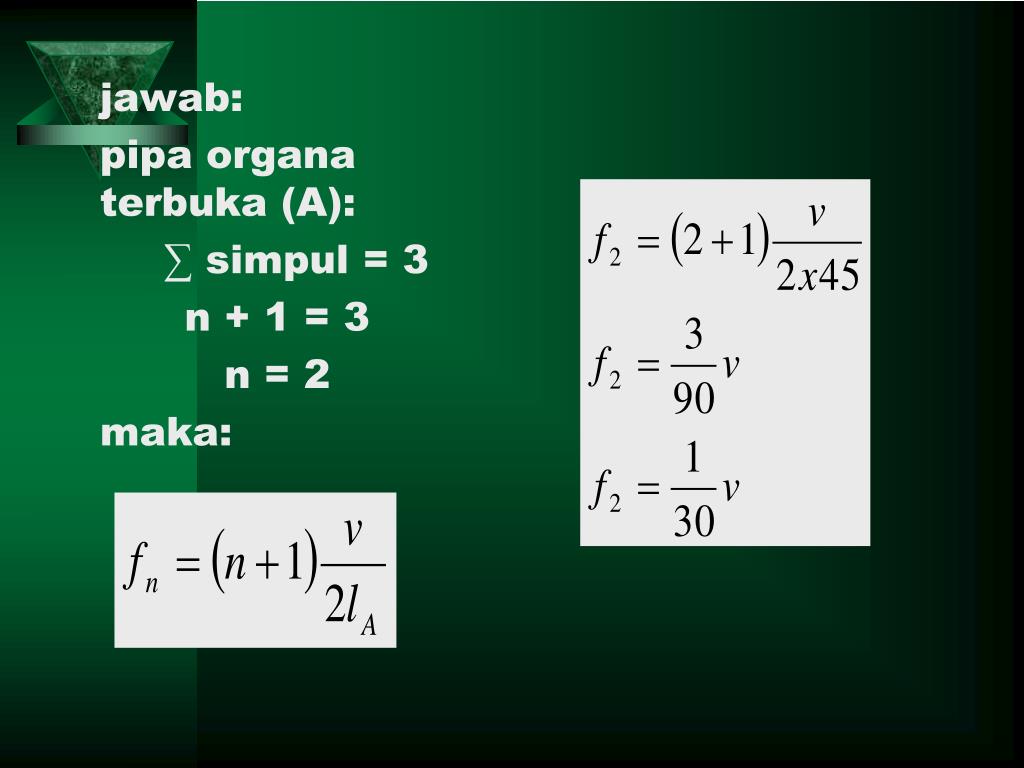

  46. jawab: pipa organa terbuka (A): ∑ simpul = 3 n + 1 = 3 n = 2 maka:

  47. pipa organa tertutup (B): ∑ simpul = 2 n + 1 = 2 n = 1 maka:

  48. karena terjadi resonansi maka:

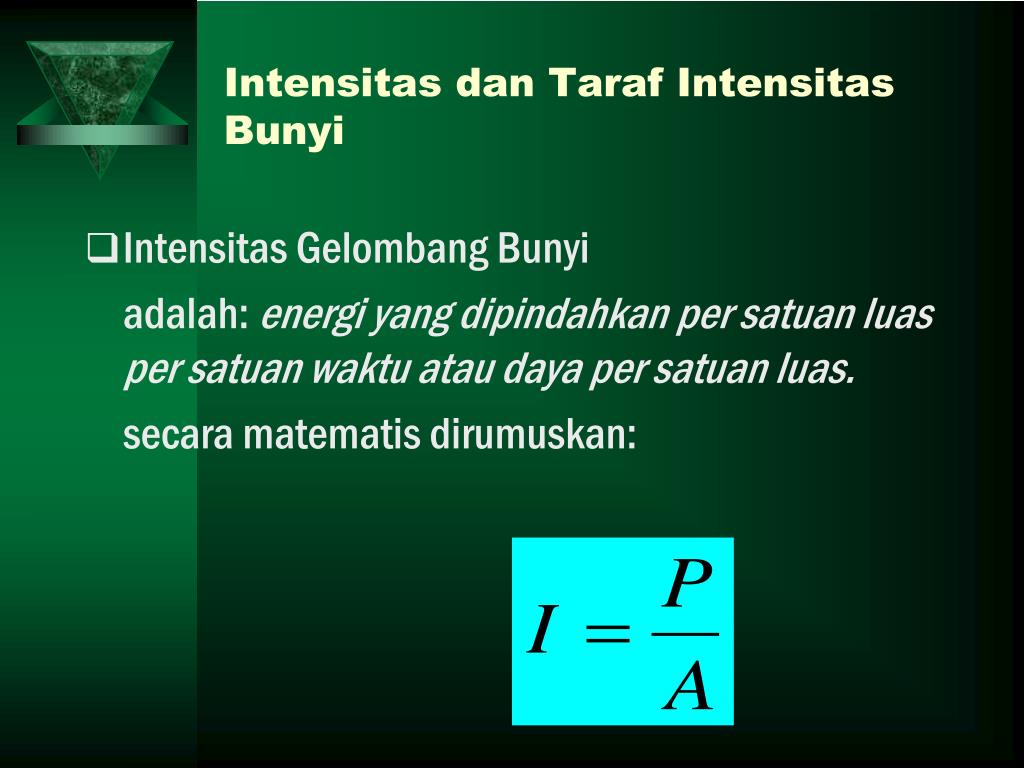

  49. Intensitas dan Taraf Intensitas Bunyi • Intensitas Gelombang Bunyi adalah: energi yang dipindahkan per satuan luas per satuan waktu atau daya per satuan luas. secara matematis dirumuskan:

  50. dengan: I = intensitas gelombang bunyi (W/m2) P = daya gelombang (W) A = luas penampang bola (m2) 2 1 Sumber bunyi
