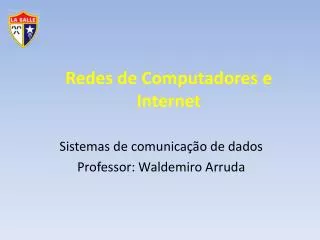

Sistemas de comunicação de dados Professor: Waldemiro Arruda. Redes de Computadores e Internet. Sistemas de Comunicação de Dados. Comunicação Padronização Situação antes dos padrões Um equipamento de um fabricante, todos os equipamentos e cabeamentos devem ser do mesmo fabricante;

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Redes de Computadores e Internet' - yeo-butler


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
sistemas de comunica o de dados

Sistemas de Comunicação de Dados

Comunicação

Padronização

Situação antes dos padrões

Um equipamento de um fabricante, todos os equipamentos e cabeamentos devem ser do mesmo fabricante;

Tecnologias proprietárias sem compatibilidade com outras;

sistemas de comunica o de dados1

Sistemas de Comunicação de Dados

Padronização

Atualizações com maior velocidade;

Maior concorrência;

Flexibilidade;

Cooperação.

sistemas de comunica o de dados2

Sistemas de Comunicação de Dados

Padronização

ISO

Modelo OSI

ISO 9000, 14000, etc

sistemas de comunica o de dados3

Sistemas de Comunicação de Dados

Padronização

ITU

Agência reguladora da ONU

H323

V90

V32

sistemas de comunica o de dados4

Sistemas de Comunicação de Dados

Padronização

ANSI

FDDI

sistemas de comunica o de dados5

Sistemas de Comunicação de Dados

Padronização

IEEE

Redes locais

IEEE 802.3

IEEE 802.11

Ethernet IEEE 802

TCP/IP

IPv4, IPv6

sistemas de comunica o de dados6

Sistemas de Comunicação de Dados

Padronização

EIA

TIA

Cabeamento UTP

Categorias EIA/TIA-568-B

sistemas de comunica o de dados7

Sistemas de Comunicação de Dados

Modelo OSI

Didático

7 Camadas

sistemas de comunica o de dados8

Sistemas de Comunicação de Dados

Protocolos

Padrão de comunicação;

Formato de troca de dados entre uma camada e outra;

sistemas de comunica o de dados9

Sistemas de Comunicação de Dados

Modelo OSI

Aplicação

Apresentação

Sessão

Transporte

Rede

Enlace

Física

sistemas de comunica o de dados11

Sistemas de Comunicação de Dados

Modelo OSI

Cada camada de origem comunica-se com a camada de destino;

sistemas de comunica o de dados13

Sistemas de Comunicação de Dados

Modelo OSI

Cada camada de origem coloca dados através de PDUs;

Cada camada recebe dados da camada superior/inferior e repassa para a próxima camada;

sistemas de comunica o de dados15

Sistemas de Comunicação de Dados

Modelo OSI

Cada camada recebe dados da camada superior/inferior e repassa para a próxima camada;

sistemas de comunica o de dados17

Sistemas de Comunicação de Dados

Modelo OSI

Camada de aplicação

Camada mais próxima dos usuários;

Contém termos mais conhecidos de técnicos e leigos;

Protocolos de aplicação

HTTP

FTP

SMTP, POP3

Telnet, SSH

sistemas de comunica o de dados18

Sistemas de Comunicação de Dados

Modelo OSI

Camada de aplicação

Aplicações diferentes -> mesmo protocolo

Outlook, Thunderbird são aplicações semelhantes, mas diferentes

Utilizam os mesmos protocolos de aplicação para envio e recebimento de e-mails: SMTP e POP3.

sistemas de comunica o de dados19

Sistemas de Comunicação de Dados

Modelo OSI

Camada de apresentação

Transforma os dados de diversos aplicativos em padrões para envio/recebimento.

Outlook, Thunderbird são aplicações semelhantes, mas diferentes

Dados são transformados no formato de protocolos de envio e recebimento de e-mail.

sistemas de comunica o de dados20

Sistemas de Comunicação de Dados

Modelo OSI

Camada de apresentação

Compressão

Criptografia

sistemas de comunica o de dados21

Sistemas de Comunicação de Dados

Modelo OSI

Camada de sessão

Gerenciar a conexão, fim a fim.

Iniciar, controlar e finalizar conexões

Controle de fluxo

Estabelecimento de sessão

sistemas de comunica o de dados22

Sistemas de Comunicação de Dados

Modelo OSI

Camada de transporte

Dividir a carga em unidades menores

Controlar a entrega na ordem

Garantir, se necessário, a entrega

sistemas de comunica o de dados23

Sistemas de Comunicação de Dados

Modelo OSI

Camada de transporte

Dividir a carga em unidades menores

Controlar a entrega na ordem

Garantir, se necessário, a entrega de dados

sistemas de comunica o de dados24

Sistemas de Comunicação de Dados

Modelo OSI

Camada de rede

Cuida da interligação entre redes

Endereçamento lógico

Roteadores (gateways)

Rotas, caminhos para chegar ao destino

sistemas de comunica o de dados25

Sistemas de Comunicação de Dados

Modelo OSI

Camada de enlace

Cuida da interligação entre ativos

Endereçamento físico

Switches, hubs

Entrega dos dados aos computadores

sistemas de comunica o de dados26

Sistemas de Comunicação de Dados

Modelo OSI

Camada de física

Meios de transmissão

Sinalização

sistemas de comunica o de dados27

Sistemas de Comunicação de Dados

Modelo TCP/IP

4 camadas

sistemas de comunica o de dados28

Sistemas de Comunicação de Dados

Modelo TCP/IP

Camada de aplicação

3 camadas superiores do OSI

Protocolos utilizados pela aplicação

HTTP, DNS, SMTP, POP3

sistemas de comunica o de dados29

Sistemas de Comunicação de Dados

Modelo TCP/IP

Camada de transporte

Cuida da entrega dos dados

Pode controlar (dependendo do protocolo utilizado)

Entrega

Fluxo

Erros

sistemas de comunica o de dados30

Sistemas de Comunicação de Dados

Modelo TCP/IP

Camada internet

Cuida do caminho dos dados

Roteamento

Endereçamento lógico

sistemas de comunica o de dados31

Sistemas de Comunicação de Dados

Modelo TCP/IP

Camada host/rede, física

Cuida da entrega aos ativos

Endereçamento físico

Meios de transmissão

Sinalização

sistemas de comunica o de dados32

Sistemas de Comunicação de Dados

Principais protocolos

HTTP

HTTPS

DNS

DHCP

SMTP

POP 3

TCP

UDP

ARP

RARP

IP
