    Presentation Transcript

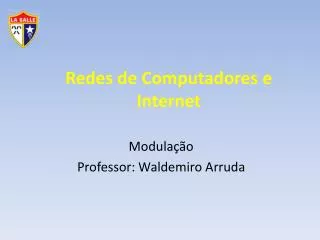

    1. Modulação Professor: Waldemiro Arruda Redes de Computadores e Internet

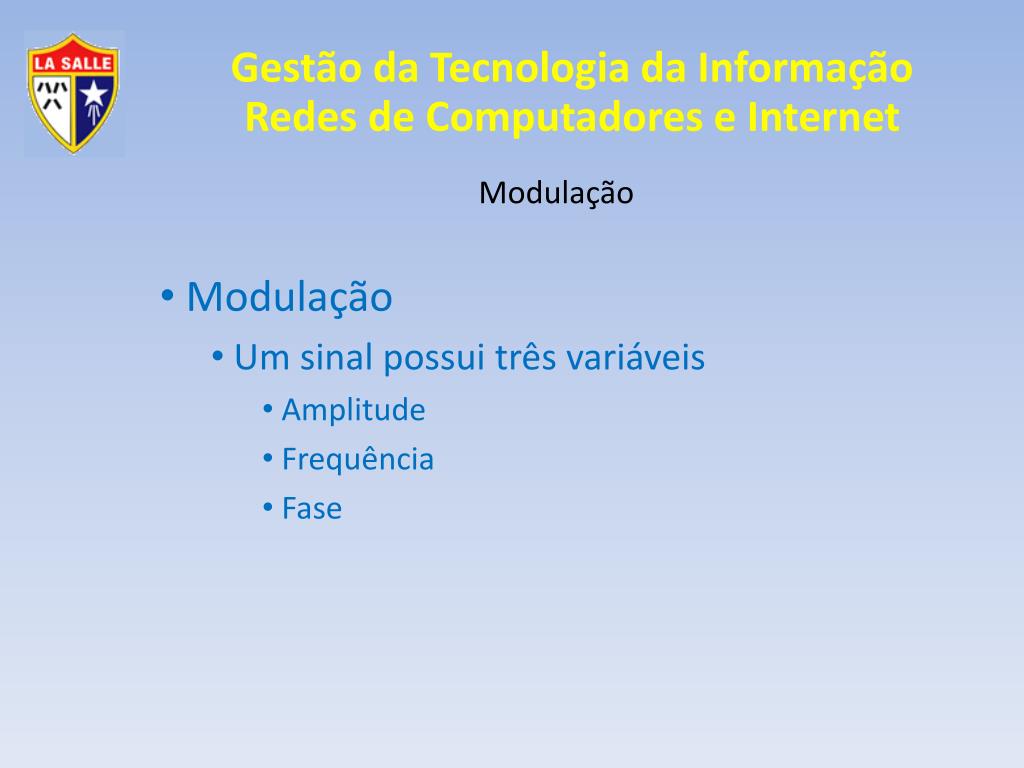

    2. Modulação Modulação Um sinal possui três variáveis Amplitude Frequência Fase

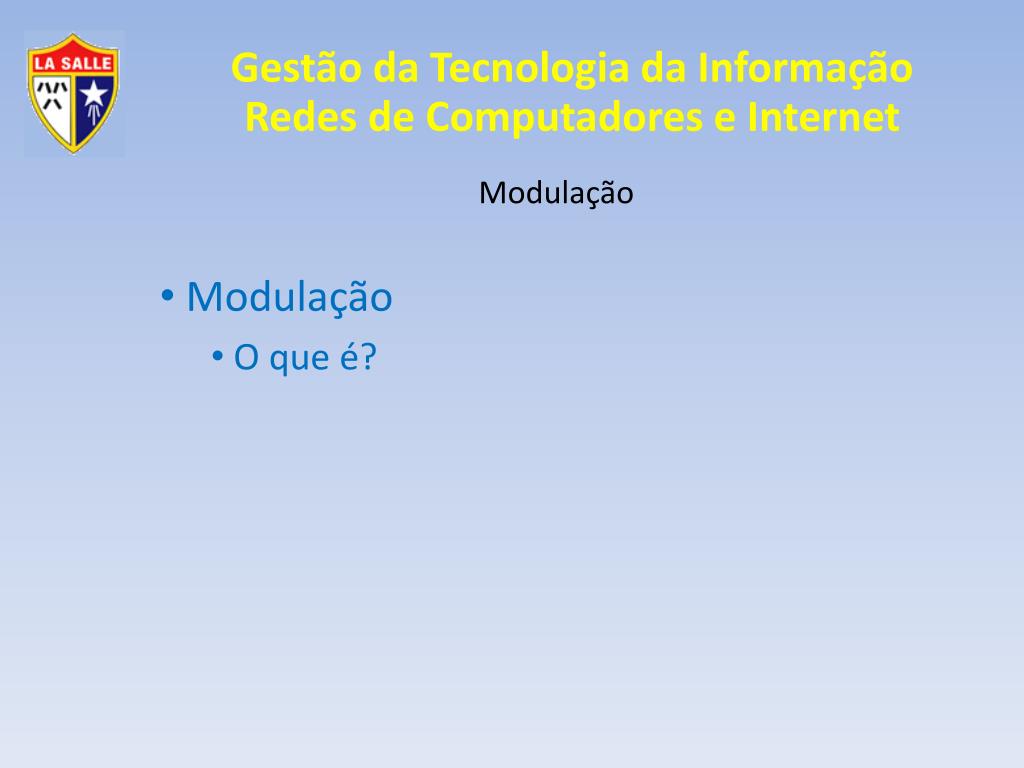

    3. Modulação Modulação O que é?

    4. Modulação Modulação Alteração da onda portadora através da inserção dos dados; Alterações variadas dependendo do uso; As variáveis amplitude, frequência e fase sofrem alterações individuais ou compostas;

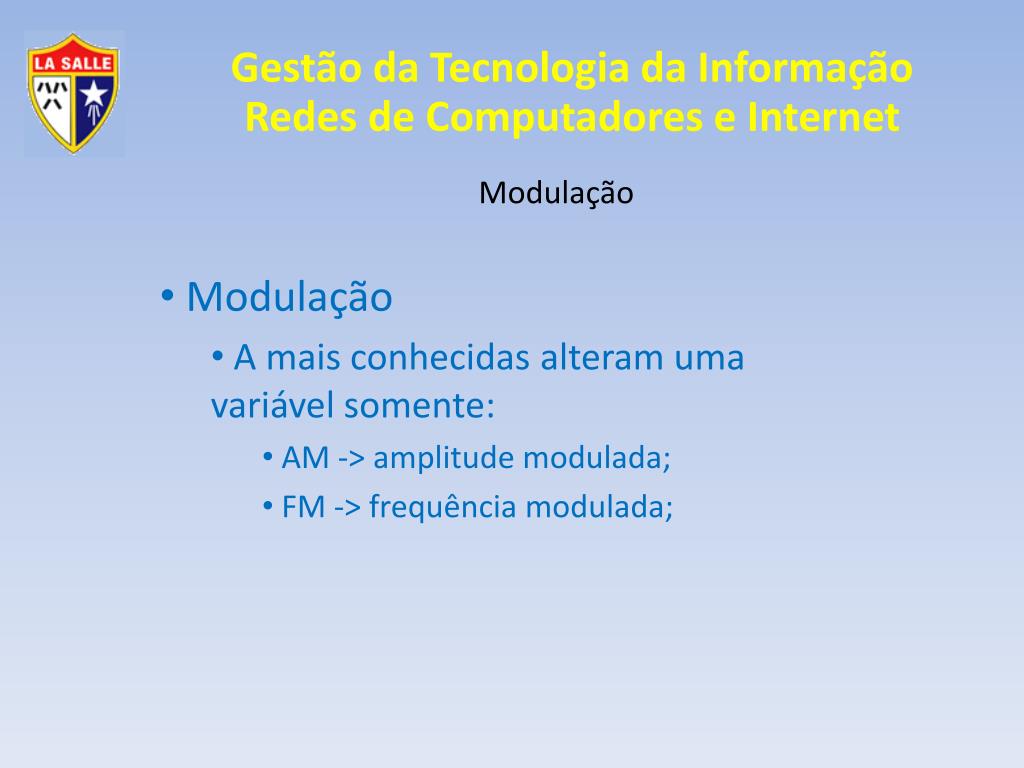

    5. Modulação Modulação A mais conhecidas alteram uma variável somente: AM -> amplitude modulada; FM -> frequência modulada;

    6. Modulação Modulação Principais

    7. Modulação Modulação Analógica Amplitude Altera-se a amplitude Frequência e fase constante A amplitude é alterada por onda eletromagnética;

    8. Modulação Modulação Analógica AM

    9. Modulação Modulação Analógica AM

    10. Modulação Modulação Analógica Frequência Altera-se a frequência Amplitude constante; Fase com pouca variância; A frequência é alterada por variações de corrente elétrica;

    11. Modulação Modulação Analógica Frequência FM

    12. Modulação Modulação Analógica Frequência FM

    13. Modulação Modulação Analógica Frequência FM

    14. Modulação Modulação Analógica Frequência FM

    15. Modulação Modulação Analógica Fase Altera-se a fase Amplitude constante; Faixas de frequência são criadas; As frequências são repetidas em um intervalo;

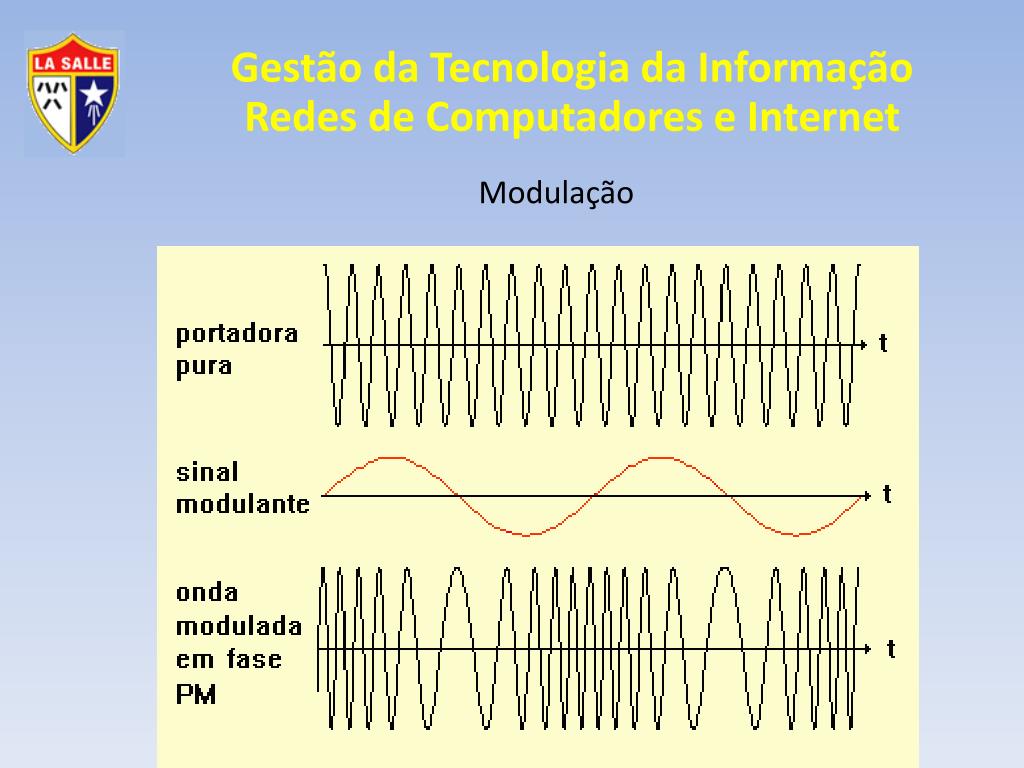

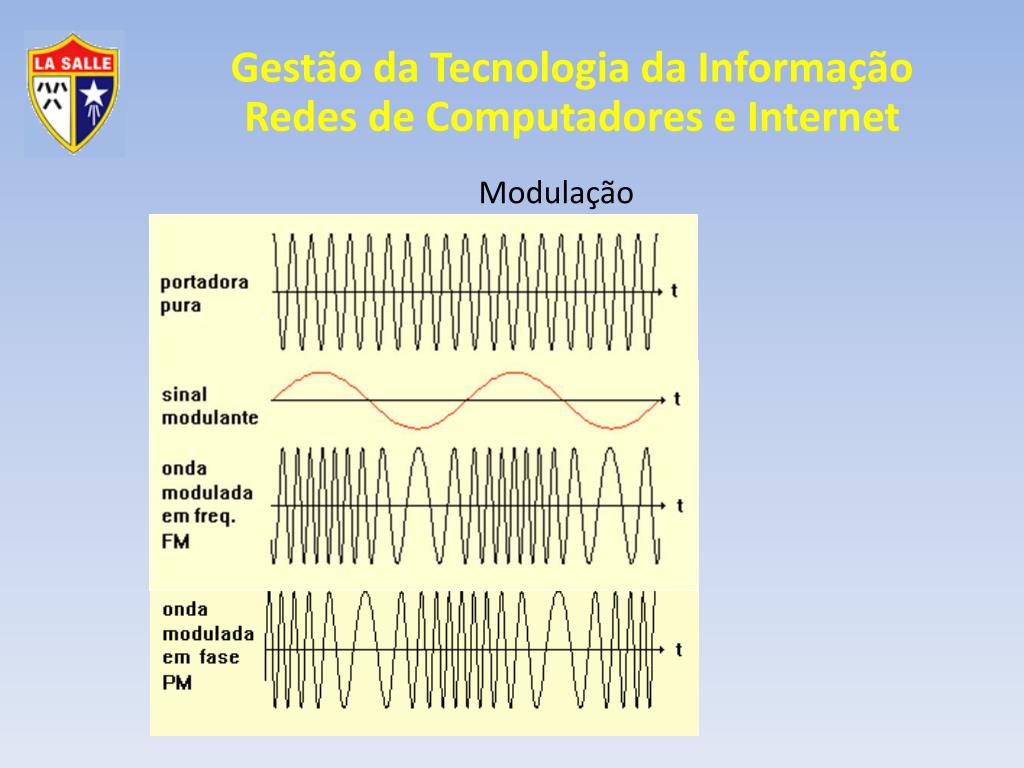

    16. Modulação Modulação Analógica Fase PM

    17. Modulação Modulação Analógica Fase PM

    18. Modulação Modulação Analógica Fase PM

    19. Modulação Modulação Analógica Fase PM

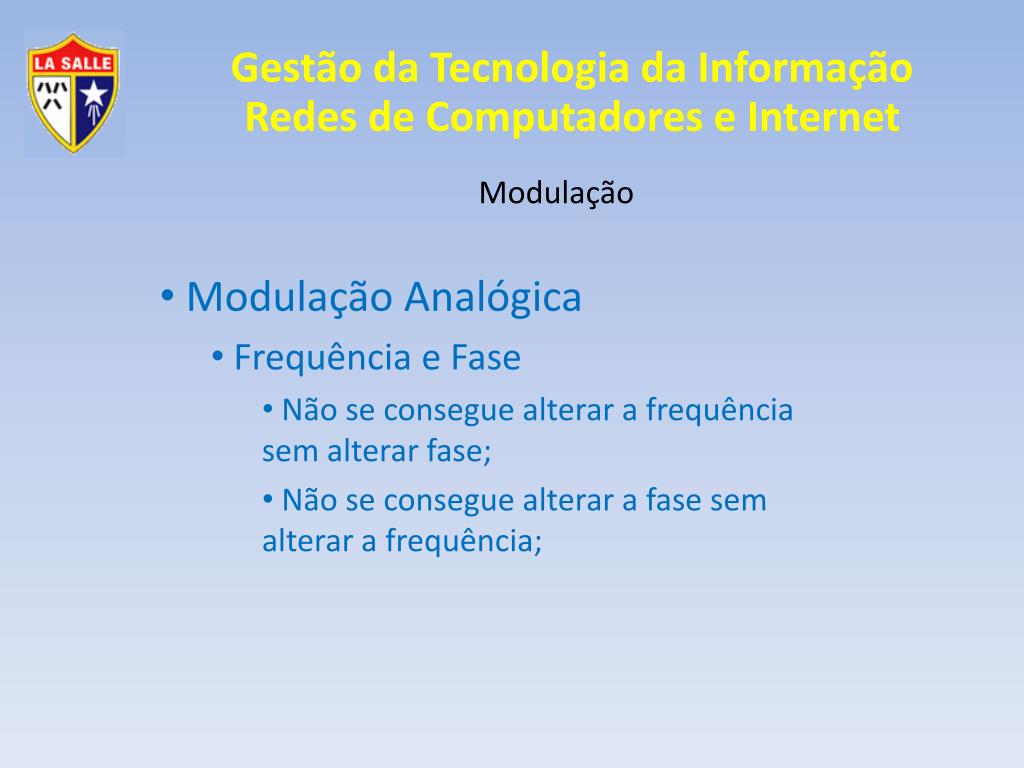

    20. Modulação Modulação Analógica Frequência e Fase Não se consegue alterar a frequência sem alterar fase; Não se consegue alterar a fase sem alterar a frequência;

    21. Modulação Modulação Digital Modulação codificada; Os sinais ligado e desligado são transmitidos em “códigos” Modulação é feita por chaveamento;

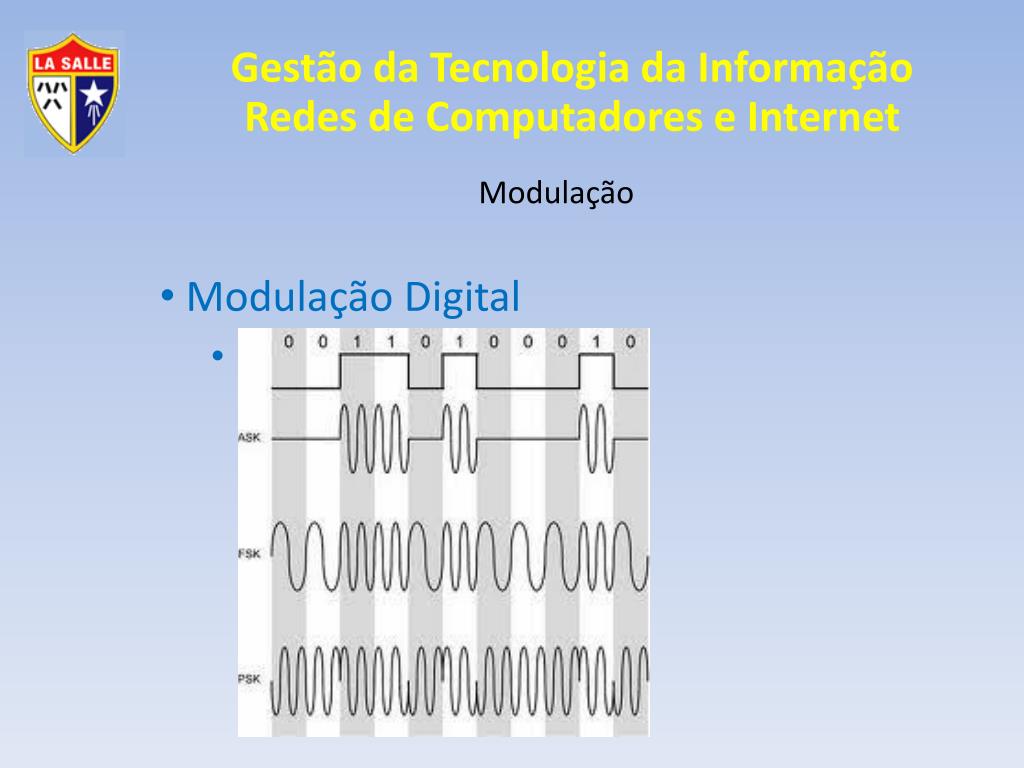

    22. Modulação Modulação Digital ASK FSK PSK

    23. Modulação Modulação Digital ASK Uma amplitude é usada para o sinal 0; Outra amplitude é usada para o sinal 1; Algumas formas são utilizadas;

    24. Modulação Modulação Digital ASK

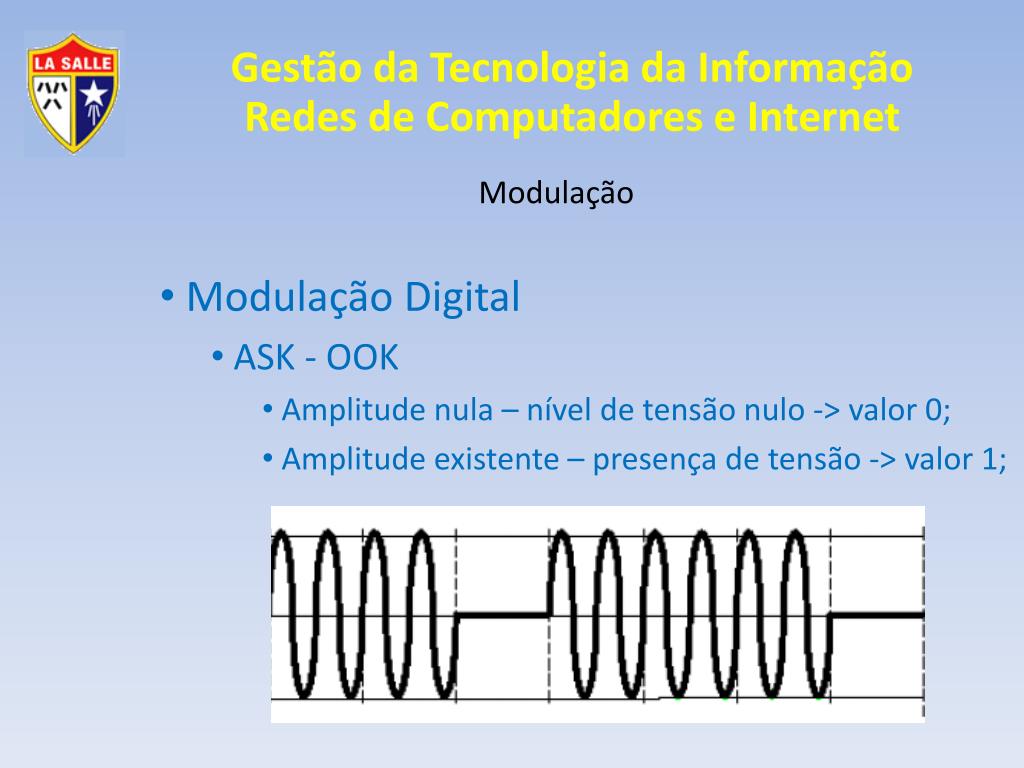

    25. Modulação Modulação Digital ASK - OOK Amplitude nula – nível de tensão nulo -> valor 0; Amplitude existente – presença de tensão -> valor 1;

    26. Modulação Modulação Digital ASK - MASK Níveis de amplitude diferentes -> valores diferentes para aumentar a imunidade;

    27. Modulação Modulação Digital FSK Para o bit 1, transmite-se a uma frequência; Para o bit 0, transmite-se a uma frequência diferente;

    28. Modulação Modulação Digital FSK

    29. Modulação Modulação Digital FSK - BFSK

    30. Modulação Modulação Digital FSK - BFSK Ainda existem o MFSK (vários níveis) – Broadcast de vídeo, e o GFSK (Gaussiana) – utilizada em bluetooth;

    31. Modulação Modulação Digital PSK Quando ocorre mudança de valor, mudança de fase; Valor 1 -> mudança com tensão positiva; Valor 0 -> mudança com tensão negativa;

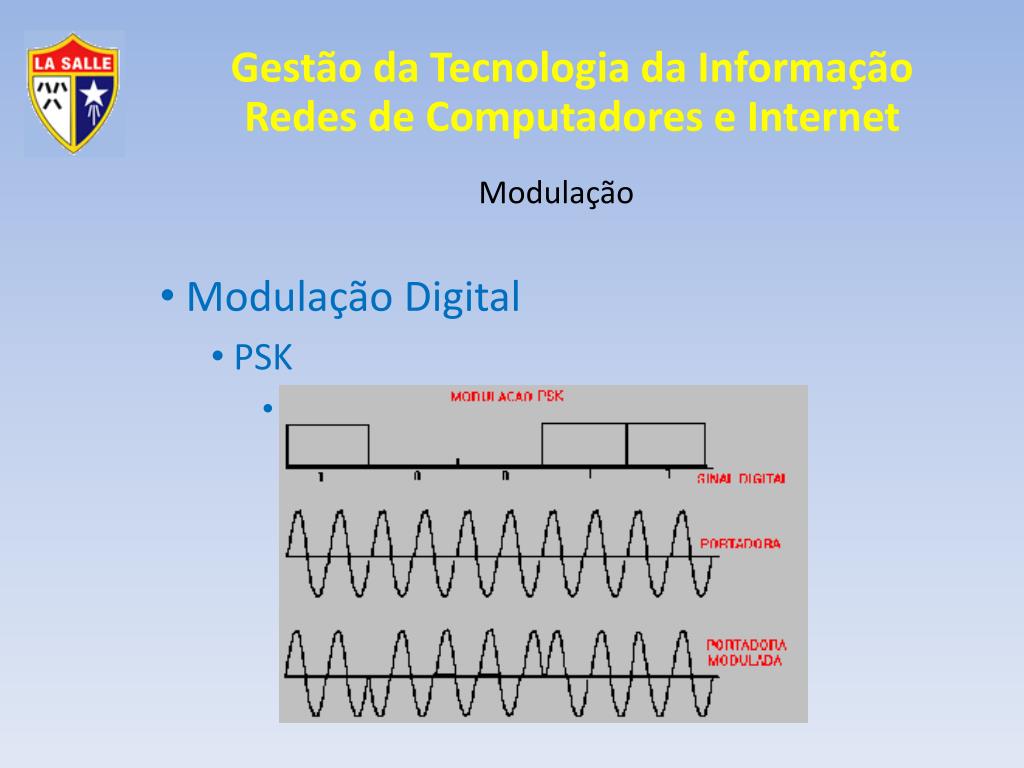

    32. Modulação Modulação Digital PSK

    33. Modulação Modulação Digital PSK

    34. Modulação Modulação Digital PSK QPSK e DPSK ASK e PSK QAM

    35. Modulação Modulação Digital

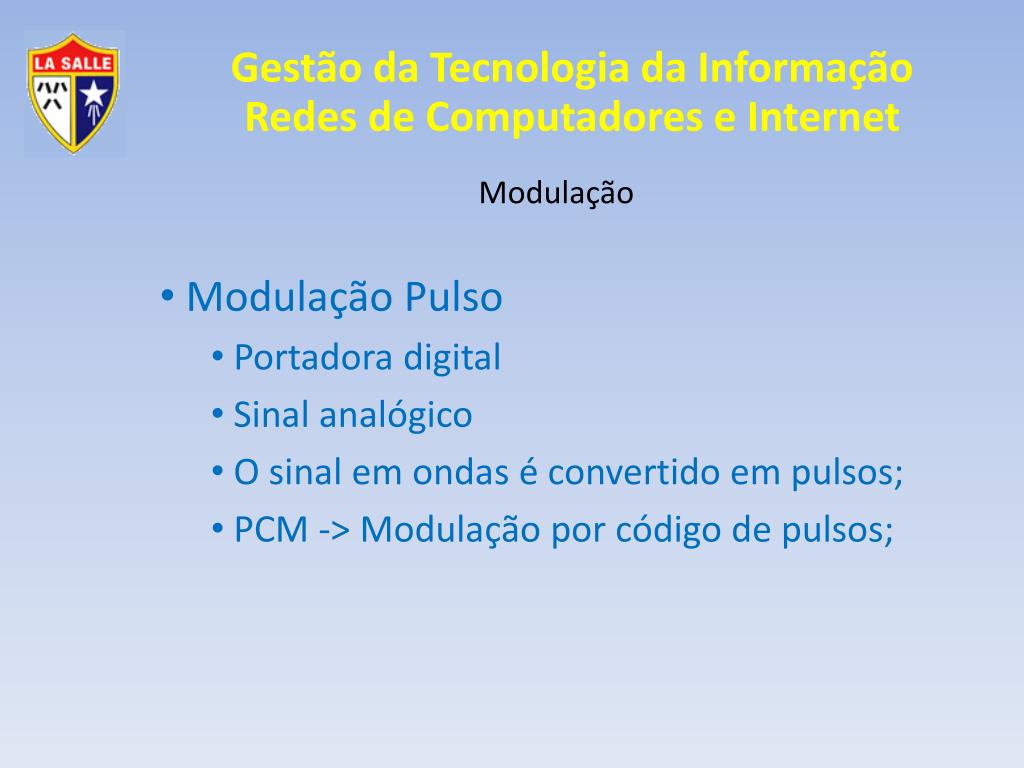

    36. Modulação Modulação Pulso Portadora digital Sinal analógico O sinal em ondas é convertido em pulsos; PCM -> Modulação por código de pulsos;

    37. Modulação Modulação Pulso Três fases Amostragem Quantização Codificação

    38. Modulação Modulação Pulso Amostragem Medição da informação em intervalos regulares; Quantização Aproximação de valores; Codificação Conversão em pulsos (sequência de bits);

    39. Modulação Modulação Pulso

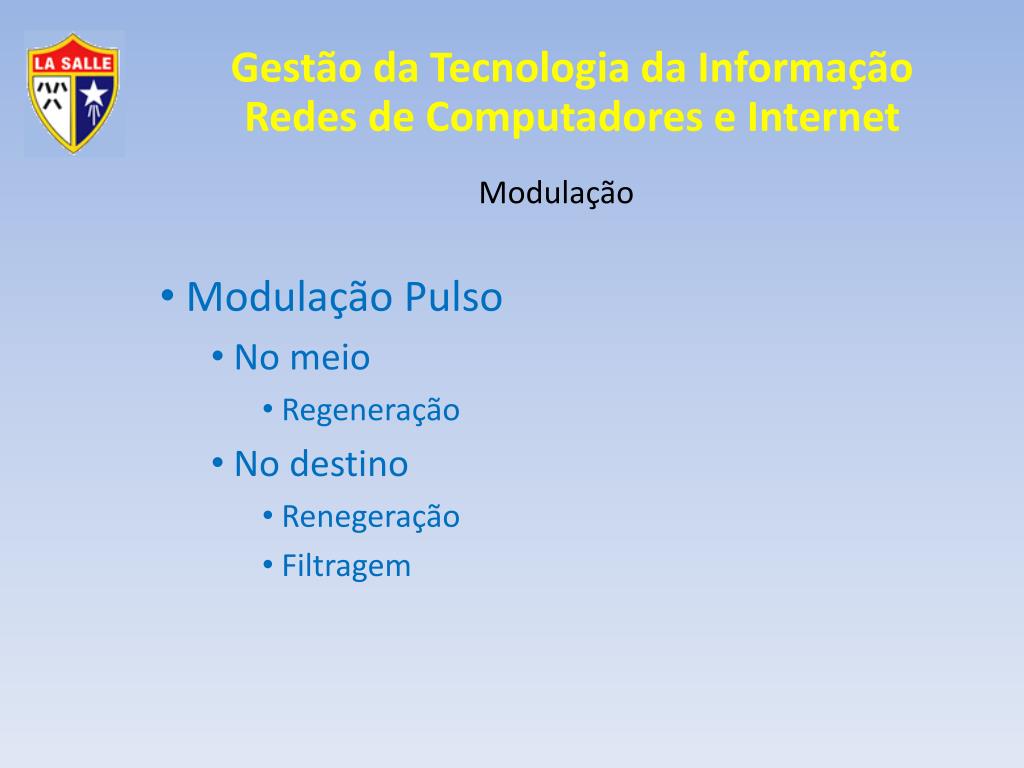

    40. Modulação Modulação Pulso No meio Regeneração No destino Renegeração Filtragem

    41. Modulação Modulação Pulso

    42. Modulação Modulação Pulso Três variáveis Amplitude do pulso -> PAM Largura do pulso -> PWM Posição do pulso -> PPM

    43. Modulação Modulação Não existe Portadora digital Sinal digital Envio de dados simples (somente com comutação e multiplexação);
