  1. Transmissão de dados Professor: Waldemiro Arruda Redes de Computadores e Internet

  2. Transmissão de dados Modos Simplex Half-duplex Full-duplex

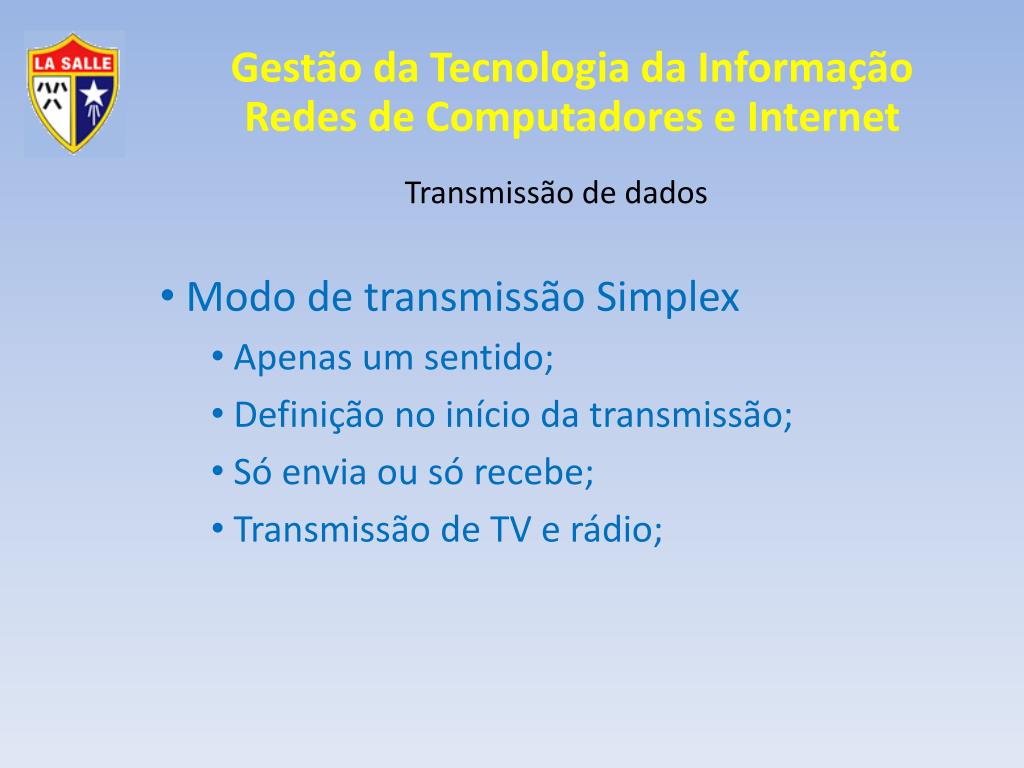

  3. Transmissão de dados Modo de transmissão Simplex Apenas um sentido; Definição no início da transmissão; Só envia ou só recebe; Transmissão de TV e rádio;

  4. Transmissão de dados Modo de transmissão simplex

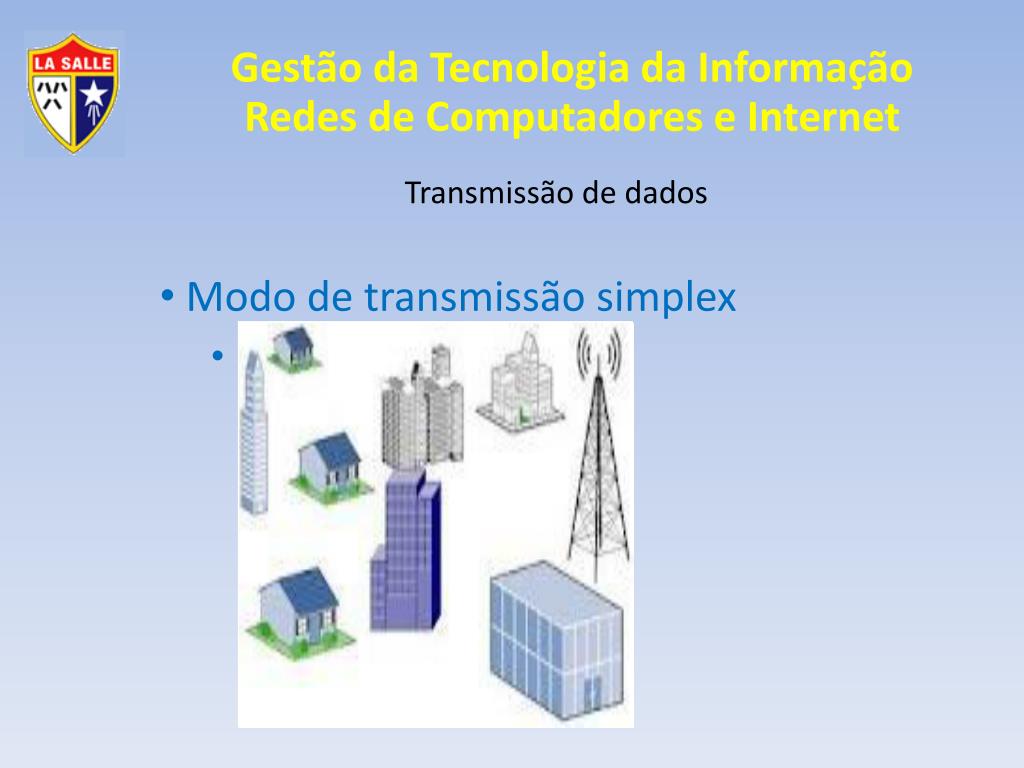

  5. Transmissão de dados Modo de transmissão simplex

  6. Transmissão de dados Modo de transmissão simplex

  7. Transmissão de dados Modo de transmissão half-duplex Dois sentidos Não simultaneamente Enquanto um envia outro recebe

  8. Transmissão de dados Modo de transmissão half-duplex

  9. Transmissão de dados Modo de transmissão half-duplex Conversa entre amigos no telefone; Conversa entre namorados;

  10. Transmissão de dados Modo de transmissão full-duplex Envio e recebimento simultâneo Um canal de transmissão (TX) Um canal de recepção (RX)

  11. Transmissão de dados Modo de transmissão full-duplex

  12. Transmissão de dados Modo de transmissão full-duplex Discussão entre marido e esposa; Todos querem falar sem ouvir direito; Transmissões e mais transmissões;

  13. Transmissão de dados Transmissão serial e paralela Serial Em série Paralela Em blocos

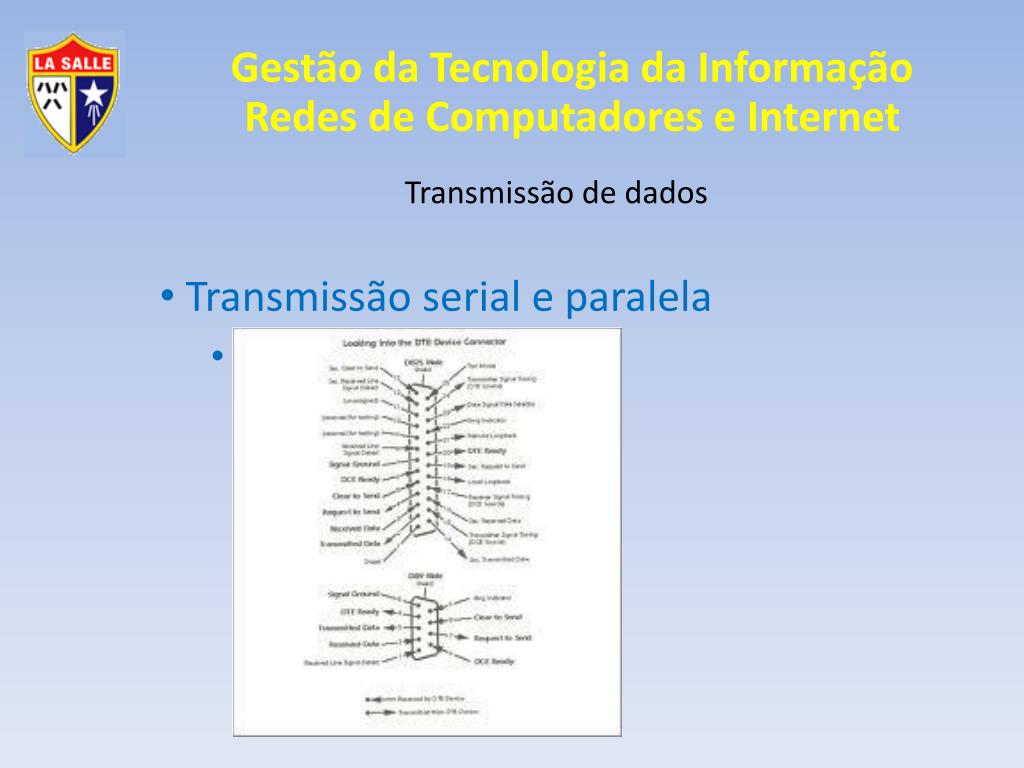

  14. Transmissão de dados Transmissão serial e paralela

  15. Transmissão de dados Transmissão Serial Um bit por vez Transmissão bit a bit Um canal TX Um canal RX

  16. Transmissão de dados Transmissão serial

  17. Transmissão de dados Transmissão serial Síncrona Assíncrona

  18. Transmissão de dados Transmissão paralela Vários bits enviados por vez Vários canais de transmissão Vários canais de recepção

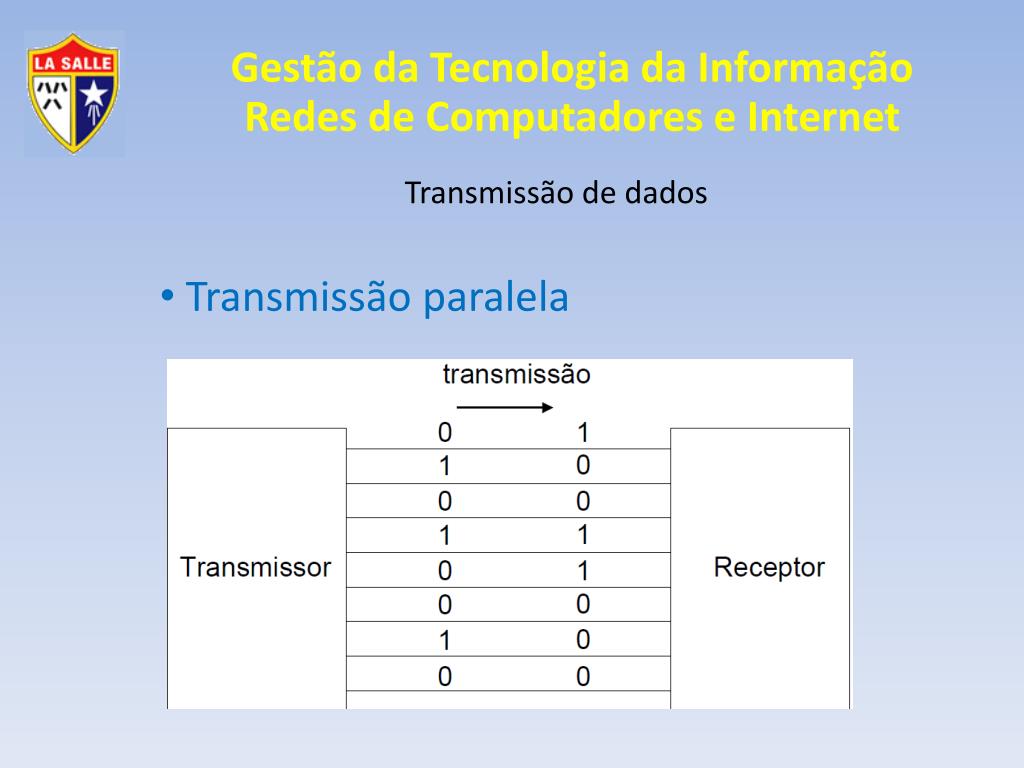

  19. Transmissão de dados Transmissão paralela

  20. Transmissão de dados Transmissão serial x paralela

  21. Transmissão de dados Comutação Circuitos Pacotes

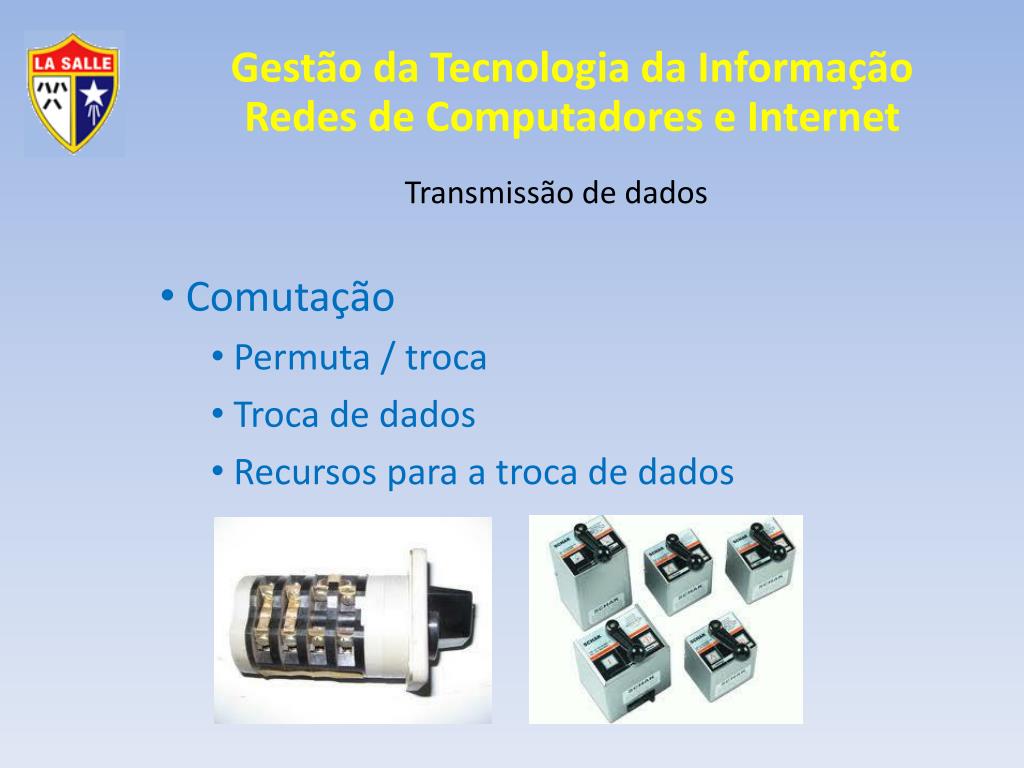

  22. Transmissão de dados Comutação Permuta / troca Troca de dados Recursos para a troca de dados

  23. Transmissão de dados Comutação Circuitos Reserva de recursos fim a fim; O canal é alocado desde a origem até o destino; A alocação é feita antes da transmissão; Transmissão simples; Congestionamento pode atrasar o estabelecimento;

  24. Transmissão de dados Comutação Circuitos Centrais telefônicas; Comutadores lógicos;

  25. Transmissão de dados Comutação Circuitos Sistema telefônico convencional Ao tirar o telefone do gancho A linha telefônica é ocupada Um canal na central é alocado

  26. Transmissão de dados Comutação Circuitos Durante a discagem as rotas são definidas e os recursos são alocados Todos os centrais que participam da rota alocam um canal;

  27. Transmissão de dados Comutação Circuitos Ao término da discagem, é alocado canal na central destino; Linha telefônica do destino é ocupada; Discador recebem tom de discagem; Ring é acionado no destino;

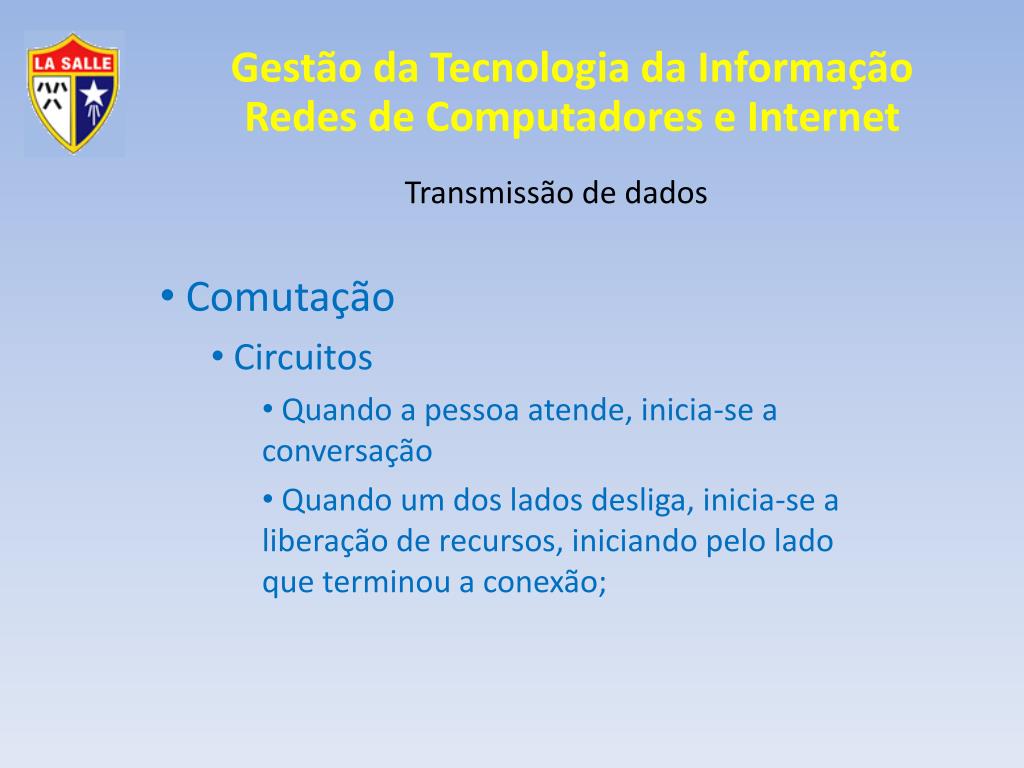

  28. Transmissão de dados Comutação Circuitos Quando a pessoa atende, inicia-se a conversação Quando um dos lados desliga, inicia-se a liberação de recursos, iniciando pelo lado que terminou a conexão;

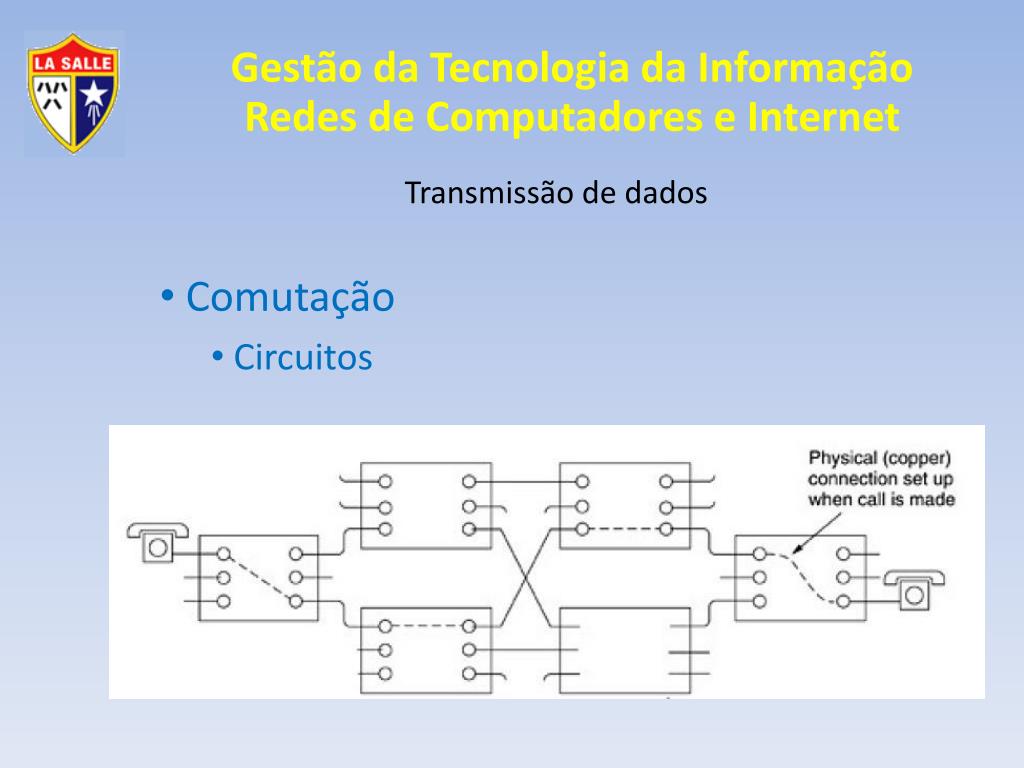

  29. Transmissão de dados Comutação Circuitos

  30. Transmissão de dados Comutação Circuitos Quando a ligação é feita de dentro de uma empresa para outra, podem existir PABX privados

  31. Transmissão de dados Comutação Circuitos Nesse caso ocorrem dois tipos de comutação. Interna – PABX privado Externa – Centrais públicas

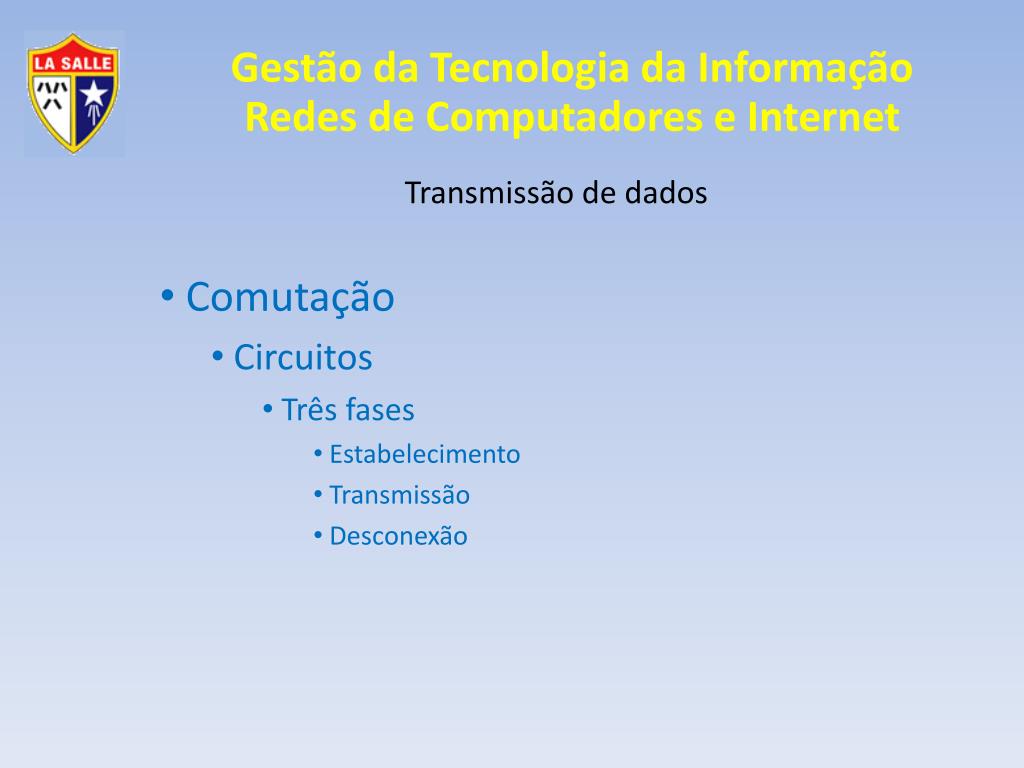

  32. Transmissão de dados Comutação Circuitos Três fases Estabelecimento Transmissão Desconexão

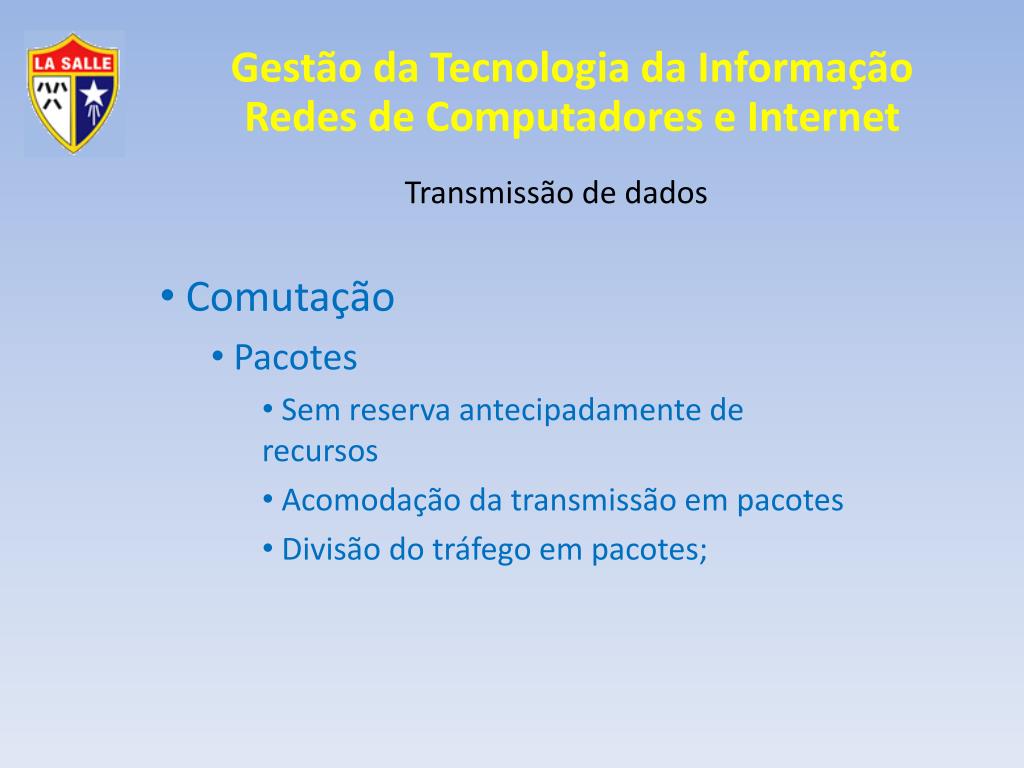

  33. Transmissão de dados Comutação Pacotes Sem reserva antecipadamente de recursos Acomodação da transmissão em pacotes Divisão do tráfego em pacotes;

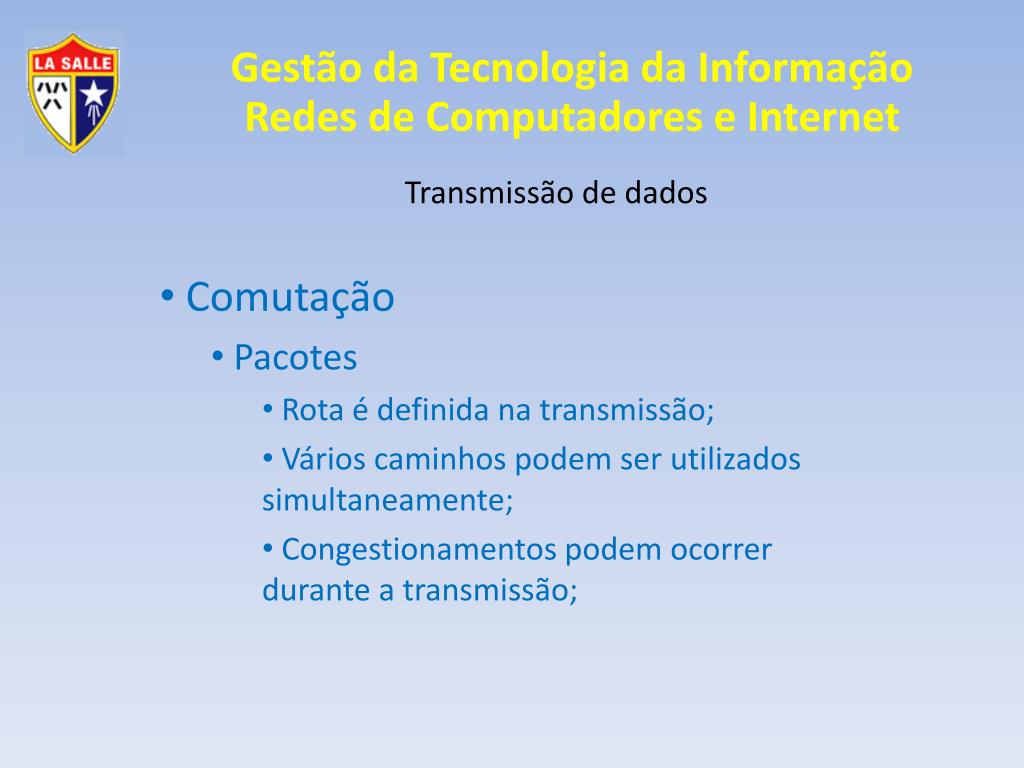

  34. Transmissão de dados Comutação Pacotes Rota é definida na transmissão; Vários caminhos podem ser utilizados simultaneamente; Congestionamentos podem ocorrer durante a transmissão;

  35. Transmissão de dados Comutação Pacotes Linhas são compartilhadas durante a transmissão; Menor custo;

  36. Transmissão de dados Comutação Pacotes Roteadores Switches

  37. Transmissão de dados Portadora Onda portadora; Transporta as informações; Possui três variáveis Amplitude Frequência Fase

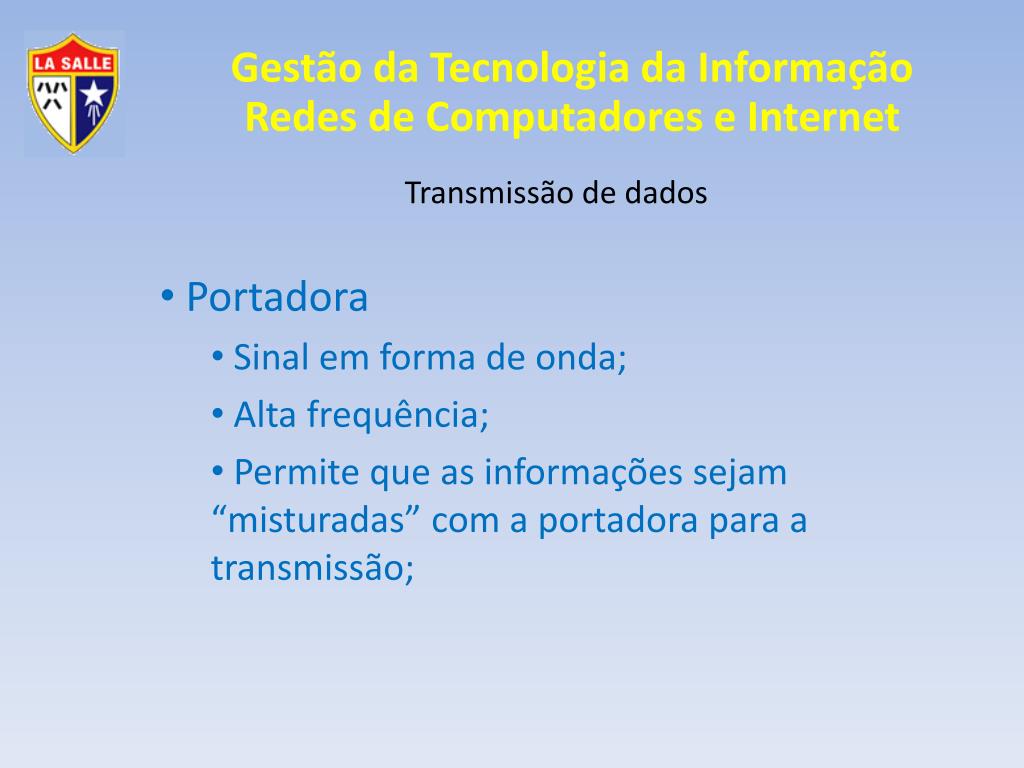

  38. Transmissão de dados Portadora Sinal em forma de onda; Alta frequência; Permite que as informações sejam “misturadas” com a portadora para a transmissão;

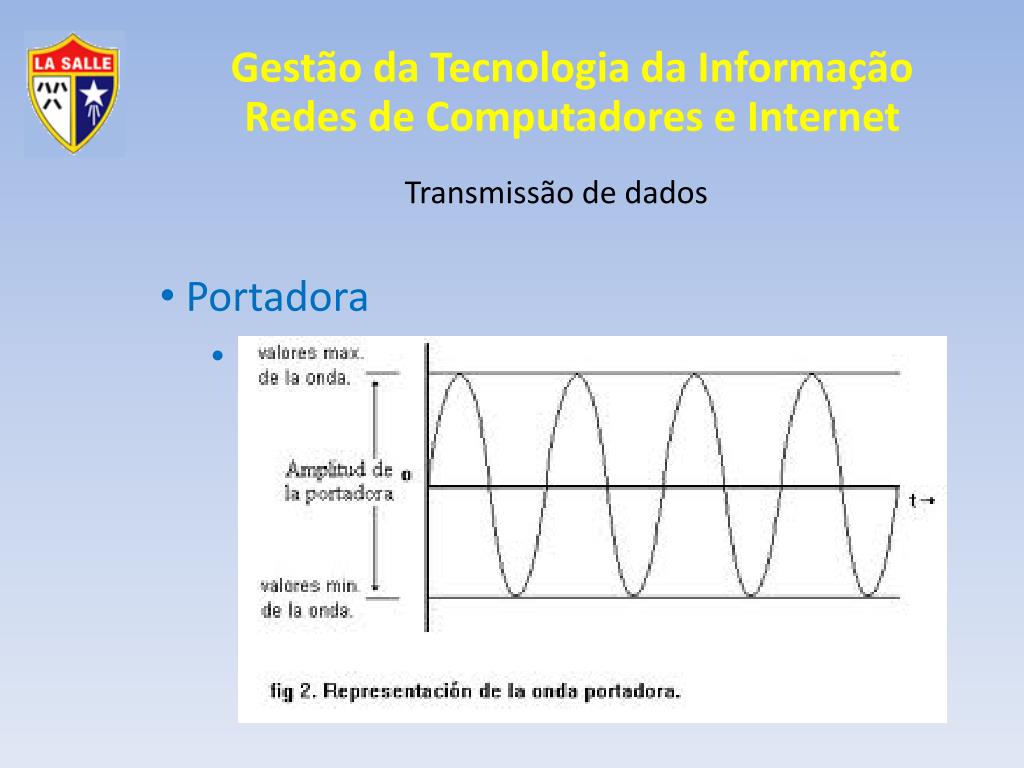

  39. Transmissão de dados Portadora

  40. Transmissão de dados Portadora Amplitude Diferença entre os valores máximo e mínimo; Tensão máxima – tensão mínima; Tensões: +5V e -5V -> Amplitude 10V;

  41. Transmissão de dados Portadora Amplitude Diferença entre os valores máximo e mínimo; Tensão máxima – tensão mínima; Tensões: +5V e -5V -> Amplitude 10V;

  42. Transmissão de dados Portadora Amplitude

  43. Transmissão de dados Portadora Frequência Quantidade de ocorrências dentro de um intervalo de tempo; Quanto maior a frequência, mais dados transmitidos; Quanto maior a frequência, maior a possibilidade erros;

  44. Transmissão de dados Portadora Frequência

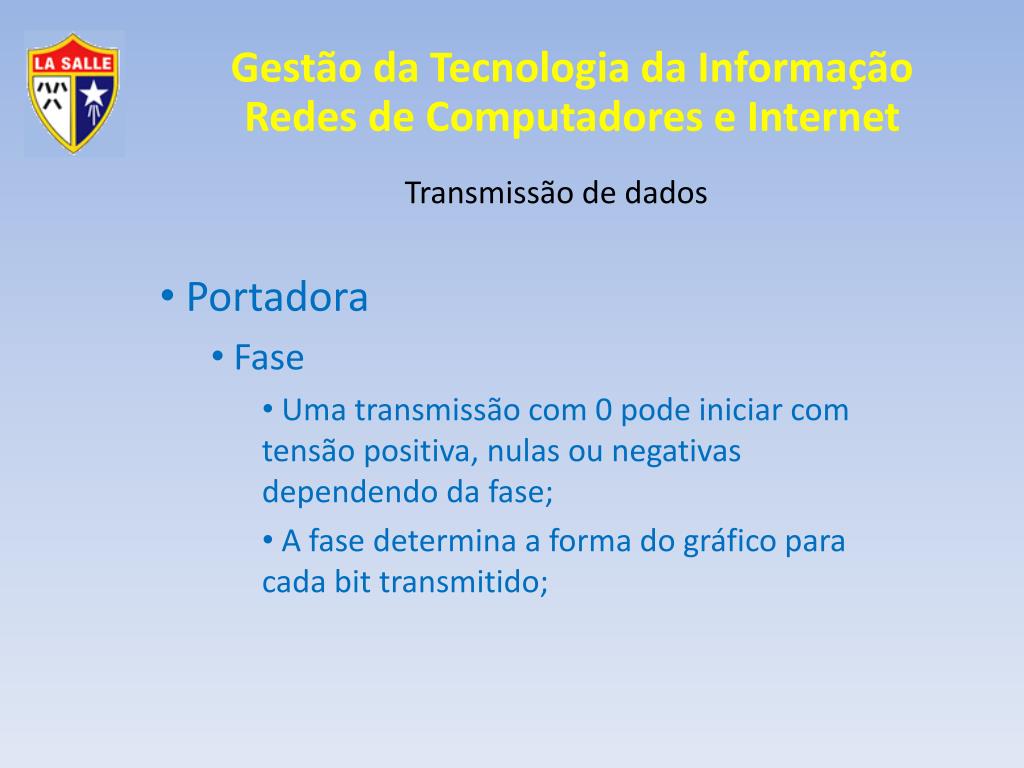

  45. Transmissão de dados Portadora Fase Uma transmissão com 0 pode iniciar com tensão positiva, nulas ou negativas dependendo da fase; A fase determina a forma do gráfico para cada bit transmitido;

  46. Transmissão de dados Portadora Fase
