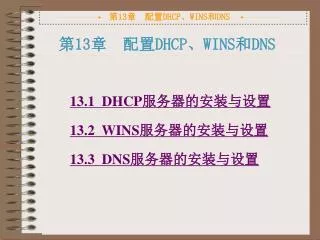

  1. 第13章 配置DHCP、WINS和DNS • 13.1 DHCP服务器的安装与设置 • 13.2 WINS服务器的安装与设置 • 13.3 DNS服务器的安装与设置

  2. 本章学习目标 • lDHCP服务器的安装与设置 • lWINS服务器的安装与设置 • lDNS服务器的安装与设置 返回本章首页

  3. 13.1 DHCP服务器的安装与设置 • 13.1.1 DHCP的运行方式 • 13.1.2 DHCP的工作原理 • 13.1.3 DHCP服务器的安装与设置 • 13.1.4 DHCP客户端的设置 返回本章首页

  4. 13.1.1 DHCP的运行方式 • (1)永久租用:当DHCP客户端向DHCP服务器租用到IP地址后,这个地址就永远分派给这个DHCP客户端使用。 • (2)限定租期:当DHCP客户端向DHCP服务器租用到IP地址后,暂时以使用这个地址一段时间。如果原DHCP客户端之后又需要IP地址,它可以向DHCP服务器重新租用另一个IP地址。 返回本节

  5. 13.1.2 DHCP的工作原理 • 1.向DHCP服务器索取新的IP地址 • (1)发现阶段(DHCPDISCOVER) • (2)提供阶段(DHCPOFFER) • (3)选择阶段(DHCPREQUEST) • (4)确认阶段(DHCPACK)

  6. 2.更新IP地址的租约 • (1)DHCP客户端重新启动时 • (2)IP租约期过一半时

  7. 3.DHCP/BOOTP中继代理 • 绝大部分网络内的IP路由器不能将广播信息传递到不同的网络区域内,因此,限制了DHCP有效的使用范围。但是只要IP路由器具备DHCP/BOOTP中继代理的功能,就可以将DHCP信息转送到其他的网络区域。 返回本节

  8. 13.1.3 DHCP服务器的安装与设置 • 1.DHCP服务器的安装 • (1)选择“开始”→“设置”→“控制面板”→“添加/删除程序”→“添加/删除Windows组件”命令。 • (2)出现图13-1所示的对话框时,选择“网络服务”后单击“详细信息”按钮。 • (3)出现图13-2所示的对话框时,选择“动态主机配置协议(DHCP)”后单击“确定”按钮。 • (4)回到前一个画面时,单击“下一步”按钮。

  9. 图13-1 “Windows组件”对话框

  10. 图13-2 添加“动态主机配置协议”组件

  11. 2.授权给DHCP服务器 • 要执行授权的工作时,依次选择“开始”→“程序”→“管理工具”→“DHCP”选项,将出现如图13-3所示的画面。用鼠标右键单击要授权的DHCP服务器,并从弹出的快捷菜单中选择“授权”命令即可,结果如图13-4所示。

  12. 图13-3 未经授权的DHCP

  13. 图13-4 已经授权的DHCP

  14. 3.建立可用的IP作用域 • (1)选择“开始”→“程序”→“管理工具”→“DHCP”,单击DHCP服务器,选择“新建作用域”命令。 • (2)出现“欢迎使用新建作用域向导”对话框时,单击“下一步”按钮。 • (3)出现如图13-6的对话框时,单击“下一步”按钮,当出现图13-7所示的对话框时,进行设置。 • (4)如果不想提供给DHCP客户端使用,将这些IP地址删除。单击“下一步”按钮 。

  15. (5)设置IP地址的租用期限,然后单击“下一步”按钮。(5)设置IP地址的租用期限,然后单击“下一步”按钮。 • (6)出现图13-10所示的对话框时,选择“是,我想现在配置这些选项”,然后单击“下一步”按钮。 • (7)输入默认网关的IP地址,单击“添加”按钮,然后再单击“下一步”按钮。 • (8)出现图13-12所示的对话框时,输入DNS服务器的名称与其IP地址,然后单击“解析”按钮让其自动查询这台DNS服务器的IP地址。

  16. (9)出现图13-13所示的对话框时,请输入WINS服务器的名称与其IP地址,单击“解析”按钮让它自动查询这台WINS服务器的IP地址。(9)出现图13-13所示的对话框时,请输入WINS服务器的名称与其IP地址,单击“解析”按钮让它自动查询这台WINS服务器的IP地址。 • (10)出现图13-14所示的对话框时,选择“是,我想现在激活此作用域”,开始激活该新的作用域。 • (11)出现“完成建立作用域向导”对话框时,请单击“完成”按钮。图13-15为完成后的画面。

  17. 图13-5 DHCP窗口

  18. 图13-6 设置作用域的名称

  19. 图13-7 设置可供使用的IP地址与子网掩码

  20. 图13-8 添加排除的IP地址

  21. 图13-9 设置租约期限

  22. 图13-10 选择是否配置DHCP选项

  23. 图13-11 设置客户端使用的网关地址

  24. 图13-12 设置客户端使用的DNS地址

  25. 图13-13 设置客户端使用的WINS地址

  26. 图13-14 激活此作用域

  27. 图13-15 DHCP可分配地址

  28. 4.修改、停用、协调与删除IP作用域 • 请先在如图13~15所示的“DHCP控制台”窗口中,单击要处理的IP作用域,然后: • 修改IP作用域 • 停用IP作用域 • 协调IP作用域 • 删除IP作用域

  29. 5.停止、启动、暂停、恢复DHCP服务器 • 请先在如图13~15所示的“DHCP控制台”窗口中,单击要处理的DHCP服务器,然后: • l停止DHCP服务器 • l开始DHCP服务器 • l暂停DHCP服务器 • l恢复DHCP服务器

  30. 6.保留特定的IP地址 • (1)在如图13-15所示的“DHCP控制台”窗口中,用鼠标右键单击,并从弹出的快捷菜单中选择“保留”→“新建保留”命令。 • (2)出现图13-16所示的对话框时,进行以下设置: • (3)输入完成后单击“添加”按钮与“关闭”按钮。图13-17为完成后的画面。

  31. 图13-16 “新建保留”对话框

  32. 图13-17 保留的IP地址

  33. 7.设置DHCP选项 • (1)用鼠标右键单击图13-18中的“作用域选项”,选择“配置选项”命令。 • (2)出现图13-19所示的画面时,选择“006DNS服务器”,然后输入或修改DNS服务器的IP地址,单击“添加”按钮。完成后单击“确定”按钮即可。

  34. 图13-18 设置DHCP选项

  35. 图13-19 设置DNS作用域选项

  36. 图13-20 客户端自行设置DNS 返回本节

  37. 13.1.4 DHCP客户端的设置 • 选择“开始”→“设置”→“网络和拨号连接”选项,并用鼠标右键单击“本地连接”,然后从弹出的快捷菜单中选择“属性”→“Internet协议(TCP/IP)”→“属性”→“自动获得IP地址”,将该计算机设为DHCP客户端,如图13-21所示。 • 如果是在Windows 9x计算机上,则通过依次选择“开始”→“设置”→“控制面板”→“网络”→“配置”→“TCP/IP协议”→“属性”→“IP地址”→“自动获得IP地址”选项,将该计算机设为DHCP客户端,如图13-22所示。

  38. 图13-21 Windows 2000的DNS客户端的设置

  39. 图13-22 Windows 9x的DNS客户端的设置 返回本节

  40. 13.2 WINS服务器的安装与设置 • 13.2.1 WINS的运行原理 • 13.2.2 WINS服务的安装 • 13.2.3 WINS服务器的选项设置 • 13.2.4 WINS服务器数据库的管理 • 13.2.5 使用LHMOSTS文件 返回本章首页

  41. 13.2.1 WINS的运行原理 • 1.WINS客户端注册 • 2.WINS客户端查询IP地址 • 3.WINS客户端更新其名称数据 返回本节

  42. 13.2.2 WINS服务的安装 • 1.安装WINS服务器 • (1)选择“开始”→“设置”→“控制面板”→“添加/删除程序”→“添加/删除Windows组件”命令。 • (2)出现图13-23所示的对话框时,选择“网络服务”→“详细信息”。 • (3)出现图13-24所示的对话框时,选择“Windows Internet名称服务(WINS)”后单击“确定”按钮。 • (4)返回前一个对话框,单击“下一步”按钮。

  43. 图13-23 “Windows组件”对话框

  44. 图13-24 添加“Windows Internet名称服务”组件

  45. 2.WINS客户端的设置 • 选择“开始”→“设置”→“网络和拨号连接”选项,并用鼠标右键单击“本地连接” 中选择“属性”→“Internet协议(TCP/IP)”→“属性”→“高级”→“WINS”→“添加”,如图13-25所示;如果选择“开始”→“设置”→“控制面板”→“网络”→“TCP/IP通讯协议”→“属性”→“WINS配置”,如图13-26所示。

  46. 图13-25 Windows 2000客户端的WINS设置

  47. 图13-26 Windows 9x客户端的WINS设置

  48. 3.查看WINS服务器数据库 • (1)以Administrator的身份从服务器登录。 • (2)通过选择“开始”→“程序”→“管理工具”→“WINS”选项,出现图13-27的画面。选择“按名称查找命令”,出现图13-28所示的对话框。 • (3)单击“活动注册” 中选择“按所有者寻找”命令,在出现的图13-30对话框中,选择WINS服务器,然后单击“立即查找”按钮,如图13-31所示。

  49. 图13-27 “WINS”对话框

  50. 图13-28 “按名称查找”窗口
