计算机网络技术 项目四:Internet基础与接入方法 第七章 Internet接入
项目四:Internet基础与接入方法 [教学内容] Internet的基本概念和组成 子网划分 拨号接入Internet ADSL接入Internet技术 Cable Modem接入Internet 无线局域网接入Internet 以太网接入Internet的方法 IIS的工作原理 利用IIS发布WEB站点 DNS的作用与原理 DHCP服务的原理 用FTP来实现资源的共享 [实践内容] (1) 设计项目的子网划分方案; (2)ADSL接入Internet的安装设置与故障处理; (3)以太网接入Internet的 设备配置; (4)利用IIS发布WEB站点; (5)组建FTP站点。
项目四:Internet基础与接入方法 [教学要求] (1) 认识因特网。 (2) 掌握IP地址规划的方法。 (3) 了解拨号接入Internet。 (4) 掌握以ADSL方式接入Internet。 (5) 了解以Cable Modem方式接入Internet。 (6) 熟悉无线局域网接入Internet。 (7) 理解以太网接入Internet。 (8) 掌握WWW服务器的配置。 (9) 了解配置Windows DNS服务器。 (10)了解配置DHCP服务器。 (11)理解实现文件传输服务的方法。
本次课内容介绍 • 主要内容: 1、Internet定义及组成; 2、IP地址划分; 3、IP地址规划。 • 重点内容: • 理解和掌握子网划分方法 • 掌握IP地址规划的策略及方法
应用情境 小张公司有多台电脑连成了一个小的公司内部网络,因为业务的需要,要通过某种方式连入因特网(Internet)。 小张先了解了目前运营商提供哪些宽带接入的方式,学习了相关的技术,根据公司业务对网络接入的要求,选择了一种接入方式,圆满完成了领导交给的任务。
7.1 认识因特网 任务分析 • 要将计算机连入因特网(Internet),首先了解因特网的定义、组成、起源和发展,对因特网(Internet)有一定的理解和认识。
7.1.1. Internet的定义 • 因特网(Internet)又称国际计算机互联网络 • 因特网是一个网络的网络,以TCP/IP网络协议将各种不同类型、不同规模、位于不同地理位置的物理网络连接成一个整体。 • 国际性的通信网络集合体 • 共享的信息资源网
7.1.1. Internet的定义 • 因特网最早起源于1969年美国国防部高级研究计划局建立的ARPAnet,最初的用于军事研究。其最大贡献是TCP/IP协议簇的开发和使用,奠定了因特网存在和发展的基础。 • 美国国家科学基金网NSFnet于1990年6月彻底取代了ARPAnet成为因特网的主干网,其最大贡献是使因特网向全社会开放。 • Internet的商业化带来了Internet发展史上的一个新的飞跃。
7.1.2 Internet的主要组成部分 • 1、通信线路 • 2、路由器 • 3、服务器与客户机 • 4、信息资源
7.2 IP地址规划 • 物理地址能唯一识别网络中的一台主机,但存在两个问题: • 一是不含任何位置信息,路由选择困难; • 二是不同物理网络中的主机,可能有不同的物理地址,需要统一和屏蔽地址长度和格式的差异。 • Internet采用网络层IP地址的编址方案,提供全网统一的地址格式,统一分配地址,保证一个地址对应一台主机(包括路由器和网关),屏蔽物理地址的差异。
7.2.2 子网划分 • 子网地址通常由网络管理员来分配。 • 子网地址也是惟一的。 • 通过从主机号“借”位并把它们指定为子网号,构成子网地址结构:
从主机号中借位创建子网 • 例如,要把B类网络191.22.0.0配置64个子网(26),每个子网最多支持1022台主机(210-2)时,可以从主机域中“借”出6位作为子网号 :
子网掩码 • 例如,某设备怎样才能识别IP地址166.144.40.33属于某B类子网化网络,还是属于未子网化的B类网络呢? • 子网掩码:特殊的32位二进制数,作用是屏蔽IP地址的一部分,以区分网络地址和主机地址。 • 子网化IP地址扩展网络前缀号位:全为1 • 子网化IP地址主机号位:全为0 子网掩码可以用点分十进制表示。
子网掩码 • 路由器从收到的数据包中提取目的IP地址,确定其中哪部分是子网网络地址,哪部分是主机ID,可以用子网掩码与IP地址进行逻辑与(AND)操作: • 将子网掩码取反再与IP地址逻辑与(AND)后得到的结果即为主机号 。
7.2.3 IP地址规划 • IP地址的分配与回收是统一管理的,最高管理机构为InterNIC,负责向提出IP地址申请的组织分配网络地址。各组织再在本网络内部对其主机号进行本地分配。 • 中国的用户可以向CNNIC申请。
7.2.3 IP地址规划 1、IP地址分配 静态分配 动态分配(DHCP) 地址共享(NAT) 地址公用
2.IP地址规划分配的原则 (1)不一定要将所有的IP地址分配给计算机,但网络中的所有计算机必须被分配IP地址。 (2)为每个子网分配的“网络号”必须是惟一的。 (3)公司或校园等私有网络,尽量采用保留的私有地址,不要使用公有地址,以免接入互联网时,与互联网地址产生冲突。
2.IP地址规划分配的原则 (4)分配IP地址时应本着“合理规划,预留扩展,顺序分配,便于管理”的原则,尽可能地按照部门或用户集来分配IP地址,并且为每个部门或用户集预留适当的扩展空间。 (5)接入互联网时,申请几个固定公网IP地址,使用路由器或者防火墙进行网络地址转换NAT,使内部网机器能连入互联网,并对外提供网站或者邮件等服务。
本次课内容小结 1、Internet定义及组成; 2、IP地址划分; 3、IP地址规划。
本次课内容介绍 • 主要内容: • 拨号接入方式; • ADSL技术体系; • ADSL网络结构; • ADSL安装配置。 • 重点内容: • ADSL拨号接入Internet的安装配置调试。
7.3 拨号接入Internet 任务分析 • 用语音调制解调器(MODEM)通过固定电话网(PSTN)拨号连接互联网络。 • 在上世纪九十年代使用较广泛。 • 某些场合临时使用也不失是一种解决问题的办法。
7.3.1 拨号接入Internet • 1.Modem • 调制器与解调器的简称,中文称为调制解调器。也昵称为“猫”。 • 大致分为以下四类: (1)外置式Modem (2)内置式Modem (3)PCMCIA插卡式Modem (4)机架式Modem
2.调制解调器的硬件连接 • 2.Modem的硬件连接
3、Modem的软件/ 协议安装 (1)Modem驱动程序的安装 (2)TCP/IP协议安装
4、建立Internet连接 (1)建立拨号连接 • 在“Internet连接向导”对话框中选择“通过电话线和调制解调器连接”选项卡->依次输入ISP提供的电话号码如163 ->输入用户名和登录密码->输入新建连接名称->在“网络连接”中增加一个新的连接 。 (2)启动Internet连接 • 在“网络连接”中,双击“拨号连接”->输入用户名和密码->单击“拨号”按钮等待ISP的应答。
7.4 以ADSL方式接入Internet 任务分析 • ADSL宽带接入Internet是目前最流行的接入方式之一。 • ADSL技术即非对称数字用户环路技术,利用一对电话铜线,为用户提供上、下行非对称的传输速率(带宽),上行(从用户到网络)为低速的传输,可达640Kbps;下行(从网络到用户)为高速传输,可达8Mbps。最初主要是针对视频点播业务开发的。
7.4.1 ADSL技术体系 • 目前,ADSL系统主要采用离散多音调制技术DMT。 • 40KHz以上频率传输数据; • 40KHz以下频率传输话音。 • 理论上行传输速率最高为1.5 Mbps。实际上行速率为32.864 Kbps。 • 理论下行最高传输速率为14.9 Mbps,实际速率为32Kbps至8.032 Mbps。 • 不同距离的最高速率不同:6km为1.544 Mbps,5km为2.048 Mbps,4km为6.132 Mbps。

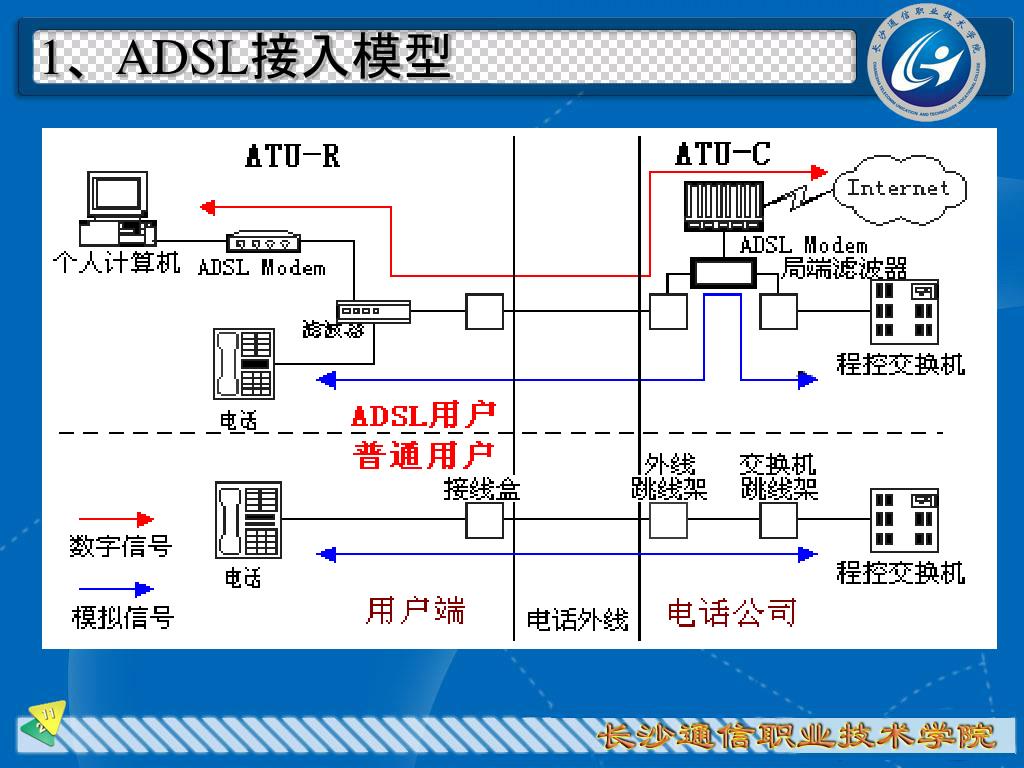

7.4.2 ADSL网络结构 ADSL系统的组网形式一般分为三部分: • ADSL传送子系统:由局端设备(DSLAM)和用户端设备(CPE)组成,负责铜线段的ADSL线路编解码和传送; • ATM网负责将来自DSLAM设备的用户数据以ATM PVC方式汇集到宽带接入服务器; • 宽带接入服务器(BRAS)对ATM信元和用户的PPP呼叫进行处理,完成与IP网之间的转换,将用户接入到Internet。
7.4.2 ADSL网络结构 • ADSL的局端设备和用户端设备之间通过普通的电话铜线连接,无须对入户线缆进行改造就可以为现有的大量电话用户提供ADSL宽带接入。 • ADSL传输距离可以达到2—3公里。
局域网用户的ADSL设备安装 如果ADSL设备不具备路由功能,则需要代理服务器。
3、ADSL的业务 (1)高速的数据接入。 (2)视频点播。 (3)网络互连业务。 (4)家庭办公。 (5)远程教学、远程医疗等。
7.4.3 ADSL安装规范 1、线路检查 • 第一步,查电话线周围有无高频的用电设备,有无与强电线路缠绕或并行; • 第二步,查分线箱的接线端子,下户线类型; • 第三步,查室内电话线接线盒氧化锈蚀情况; • 第四步,电话分机、传真机、IP拨号器等设备只能连接在滤波分离器语音端口后面的线路上。
2、确定室内线路连接方案 ADSL中电话的低频信号和网络的高频信号同时在一根线路上传输,必须安装语音/数据分离器。 低阻语音/数据分离器 高阻滤波分离器
3、正确的室内线路连接方案 • 方案一:
正确的室内线路连接方案 • 方案二:
7.4.4 ADSL常见故障处理 1、自查方法:一看二查三ping • 一看:观察MODEM的指示灯,可以定位MODEM电源、MODEM以太网接口、MODEM线路不能激活故障。 • 二查:检查计算机当前配置数据:网关、DNS服务器地址、IP地址及掩码、WINS地址等; • 三“Ping”:检查网络层通断情况,定位是否为接入层设备的问题。 • 拨号上网模式:通过拨号来检查基本连接情况。 • 静态地址分配模式/动态地址分配:通过Ping命令来检查基本连接情况。
7.4.4 ADSL常见故障处理 (1)无法上网 第一步、检查ADSL Modem的指示灯状态 如果同步指示灯状态不正常,检查室内电话线路 如果LAN指示灯状态不正常,检查室内数据线路。 第二步、检查电脑网卡参数设置是否正确 检查网卡状态 、TCP/IP协议 第三步、检查网卡到ADSL Modem的链路 在IE的地址栏输入ADSL Modem的IP地址,检查能否打开ADSL Modem的配置页面。

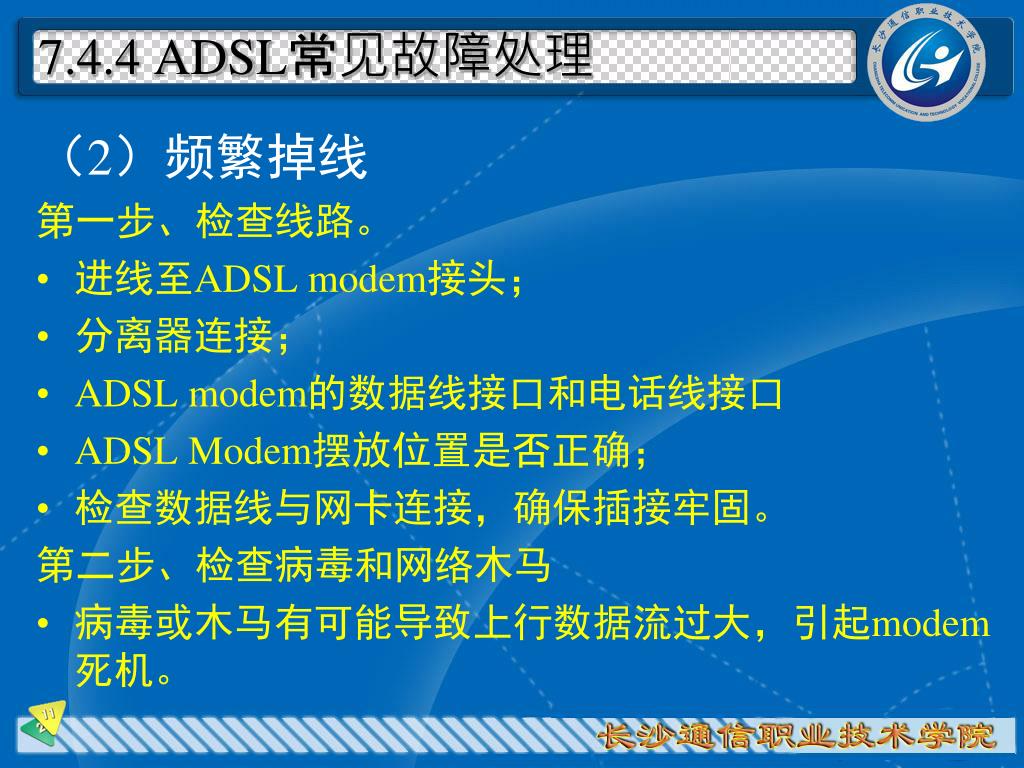

7.4.4 ADSL常见故障处理 (2)频繁掉线 第一步、检查线路。 进线至ADSL modem接头; 分离器连接; ADSL modem的数据线接口和电话线接口 ADSL Modem摆放位置是否正确; 检查数据线与网卡连接,确保插接牢固。 第二步、检查病毒和网络木马 病毒或木马有可能导致上行数据流过大,引起modem死机。
7.4.4 ADSL常见故障处理 (3)网速慢 第一步、查杀计算机病毒 第二步、Ping测试。ping 离你很近的网站,检查平均时延是否小于50ms、未出现“Request time out”或“Destination host unreachable”。 第三步、根据不同现象测试 打开网页慢:检测打开本地网页速度。 下载慢:更换下载服务器或换个时段测试。 网络应用软件速度慢(收发邮件、炒股等应用):更换不同的服务器测试。
本次课内容小结 • 掌握ADSL拨号接入Internet的安装配置调试的方法 • 能解决家庭、寝室等场所ADSL拨号上网的网络问题及故障
