  1. Chapter 2 Energy Bands and Carrier Concentration in Thermal Equilibriumn 熱平衡時的能帶及載子濃度

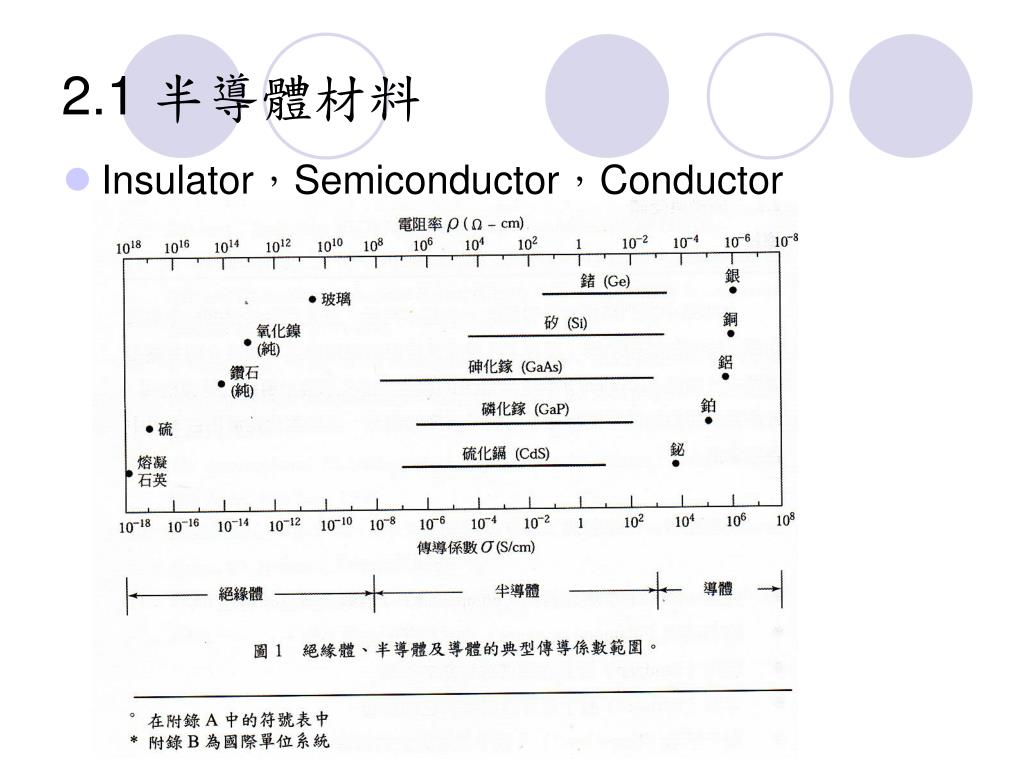

  2. 2.1 半導體材料 • Insulator，Semiconductor，Conductor

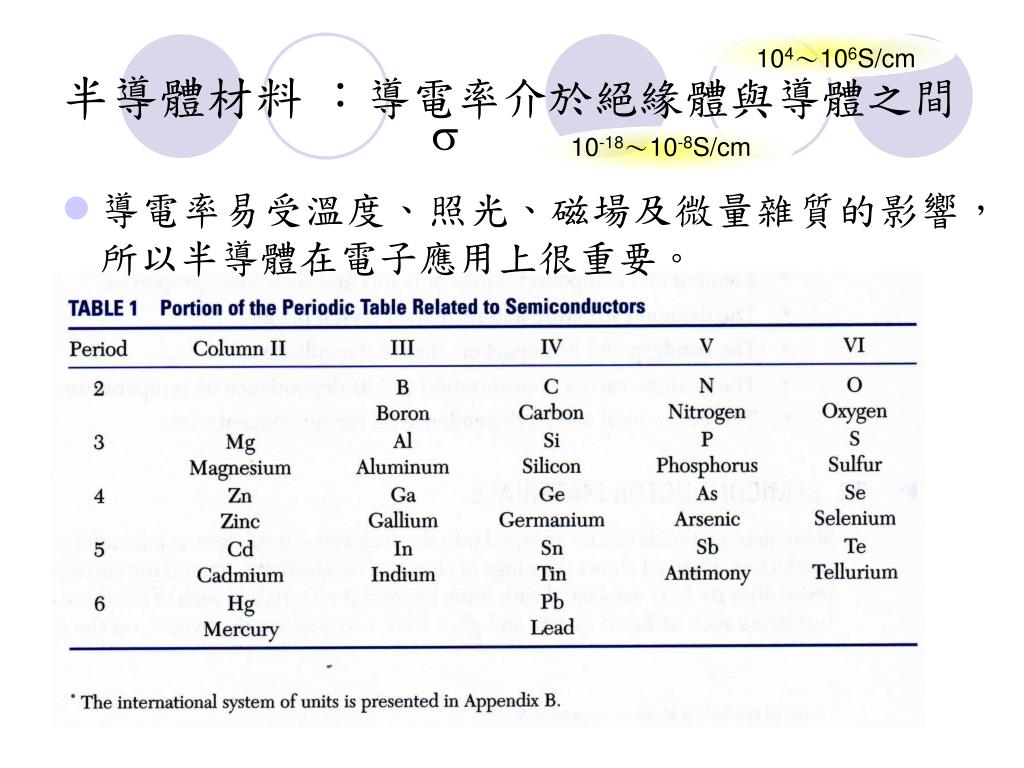

  3. 半導體材料 ：導電率介於絕緣體與導體之間 104～106S/cm  10-18～10-8S/cm • 導電率易受溫度、照光、磁場及微量雜質的影響，所以半導體在電子應用上很重要。

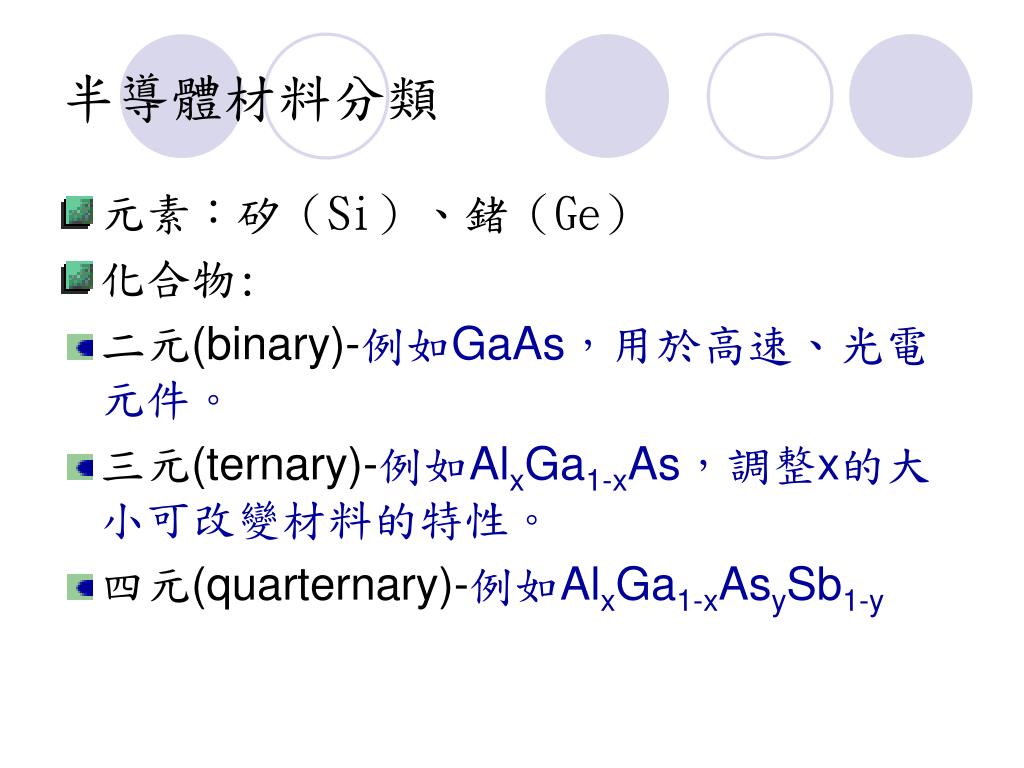

  4. 半導體材料分類 • 元素：矽（Si）、鍺（Ge） • 化合物: • 二元(binary)-例如GaAs，用於高速、光電元件。 • 三元(ternary)-例如AlxGa1-xAs，調整x的大小可改變材料的特性。 • 四元(quarternary)-例如AlxGa1-xAsySb1-y

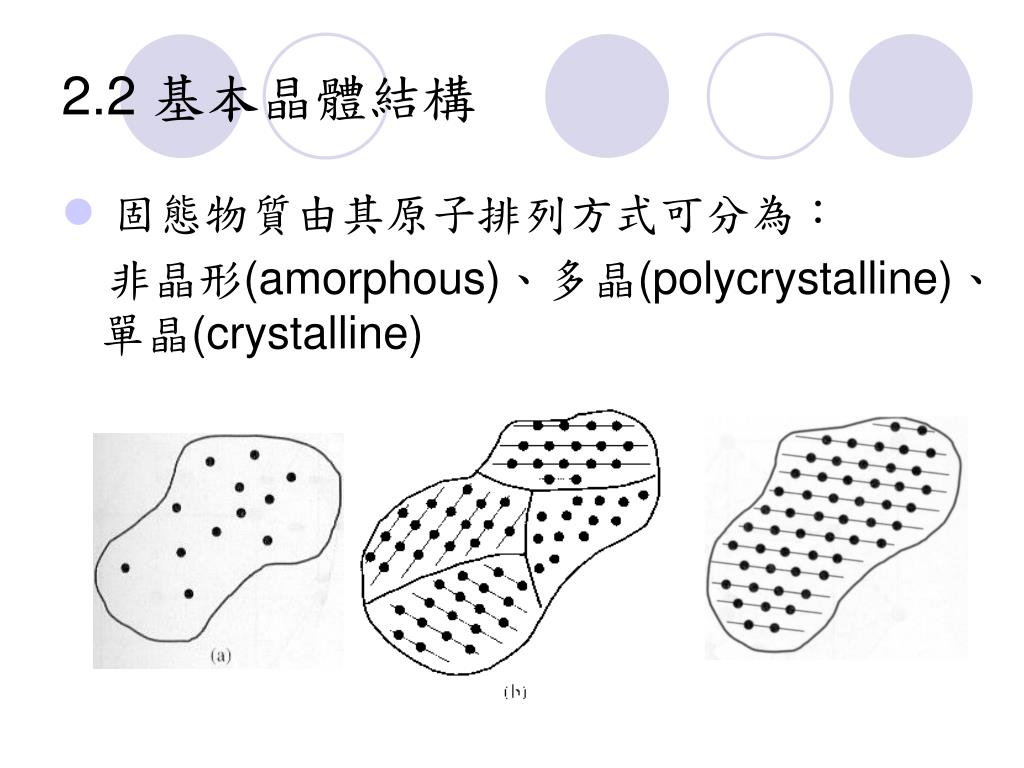

  5. 2.2 基本晶體結構 • 固態物質由其原子排列方式可分為： 非晶形(amorphous)、多晶(polycrystalline)、單晶(crystalline)

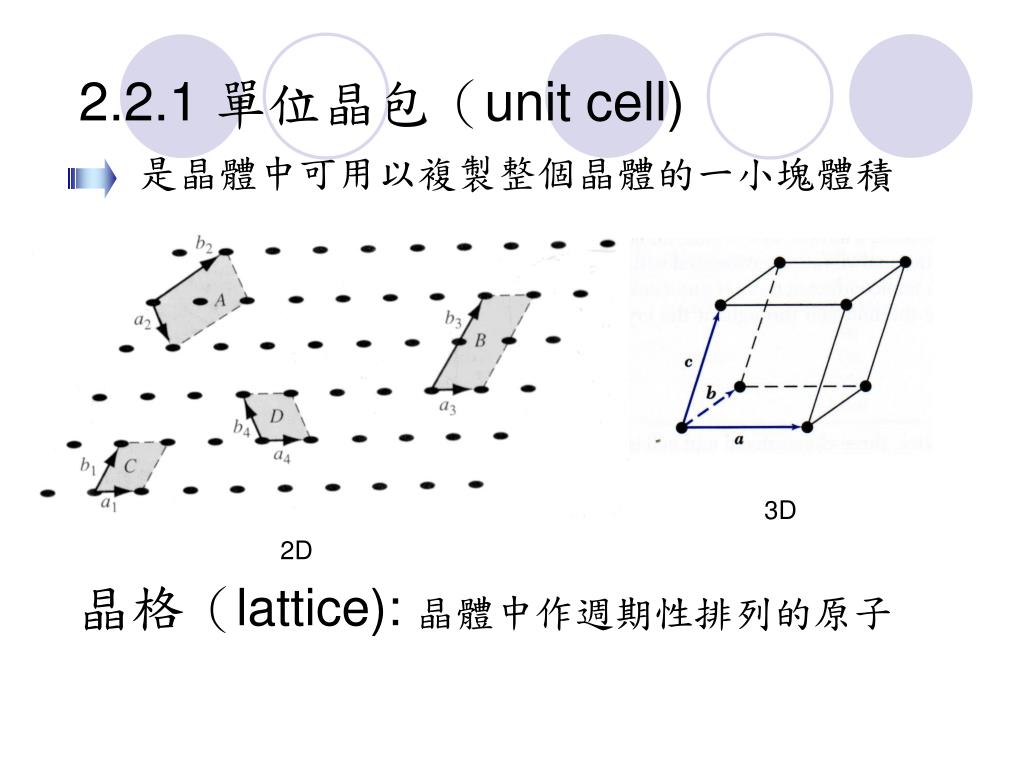

  6. 2.2.1 單位晶包（unit cell)是晶體中可用以複製整個晶體的一小塊體積 3D 2D 晶格（lattice): 晶體中作週期性排列的原子

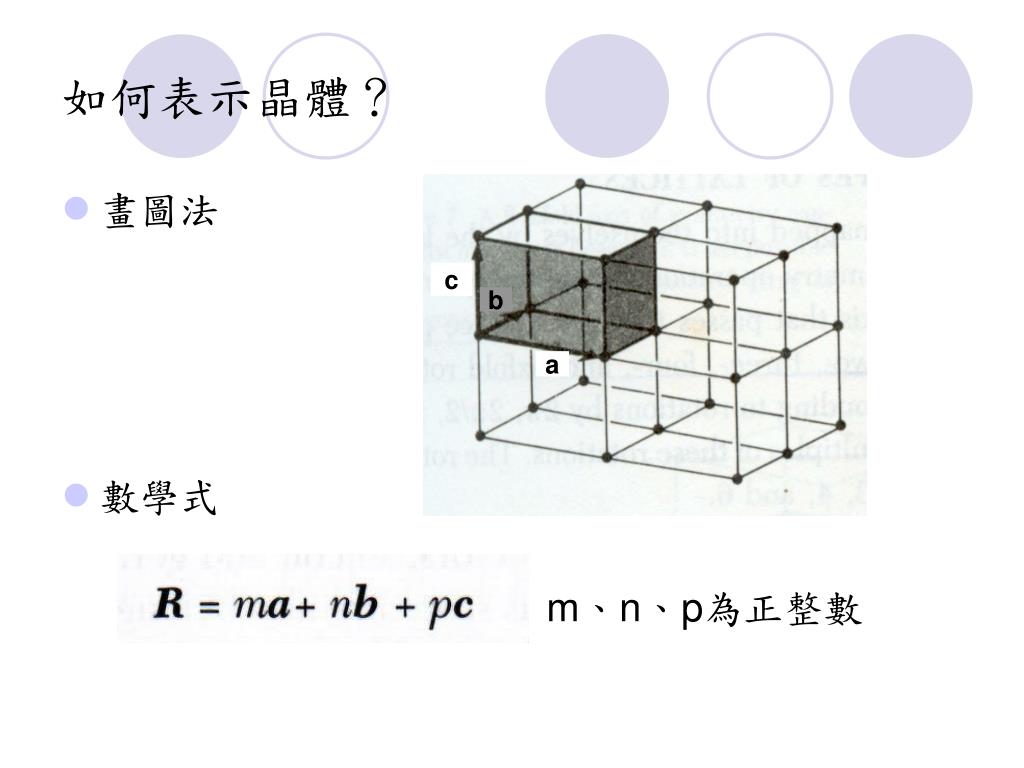

  7. 如何表示晶體？ • 畫圖法 • 數學式 c b a m、n、p為正整數

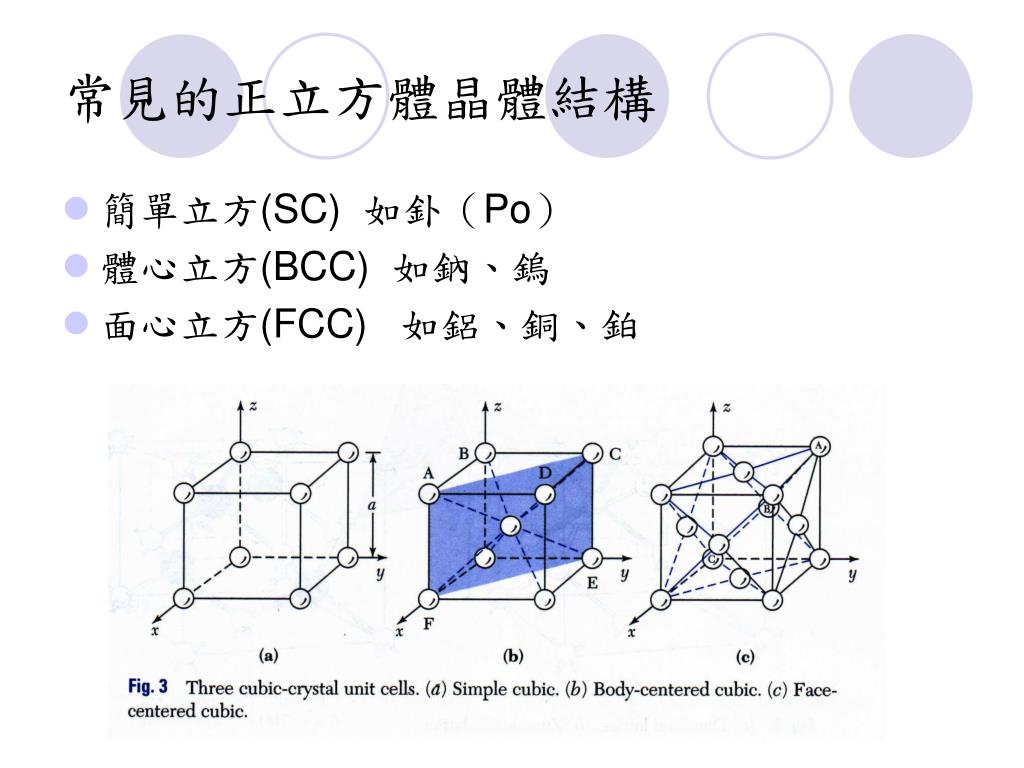

  8. 常見的正立方體晶體結構 • 簡單立方(SC) 如釙（Po） • 體心立方(BCC) 如鈉、鎢 • 面心立方(FCC) 如鋁、銅、鉑

  9. 最鄰近距離 = 面對角線的一半 最鄰近距離 最鄰近距離=體對角線的一半

  10. 2.2.2 鑽石結構：元素半導體的晶體結構 可看成兩個fcc結構 俯視圖 堆積密度為34%

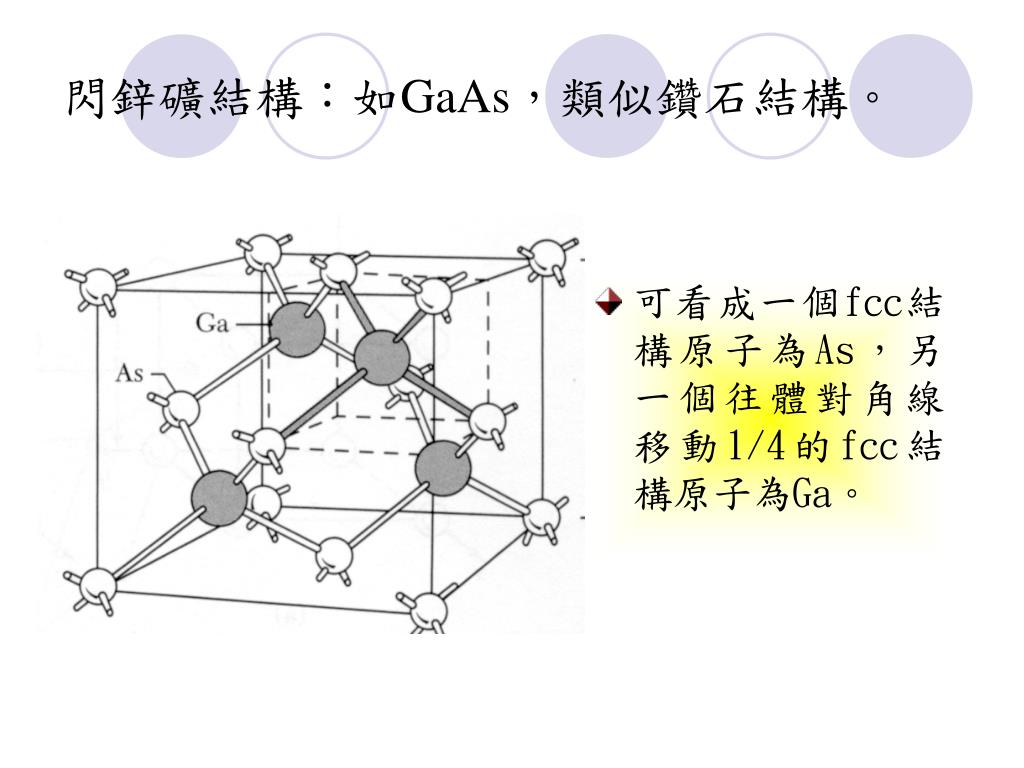

  11. 閃鋅礦結構：如GaAs，類似鑽石結構。 • 可看成一個fcc結構原子為As，另一個往體對角線移動1/4的fcc結構原子為Ga。

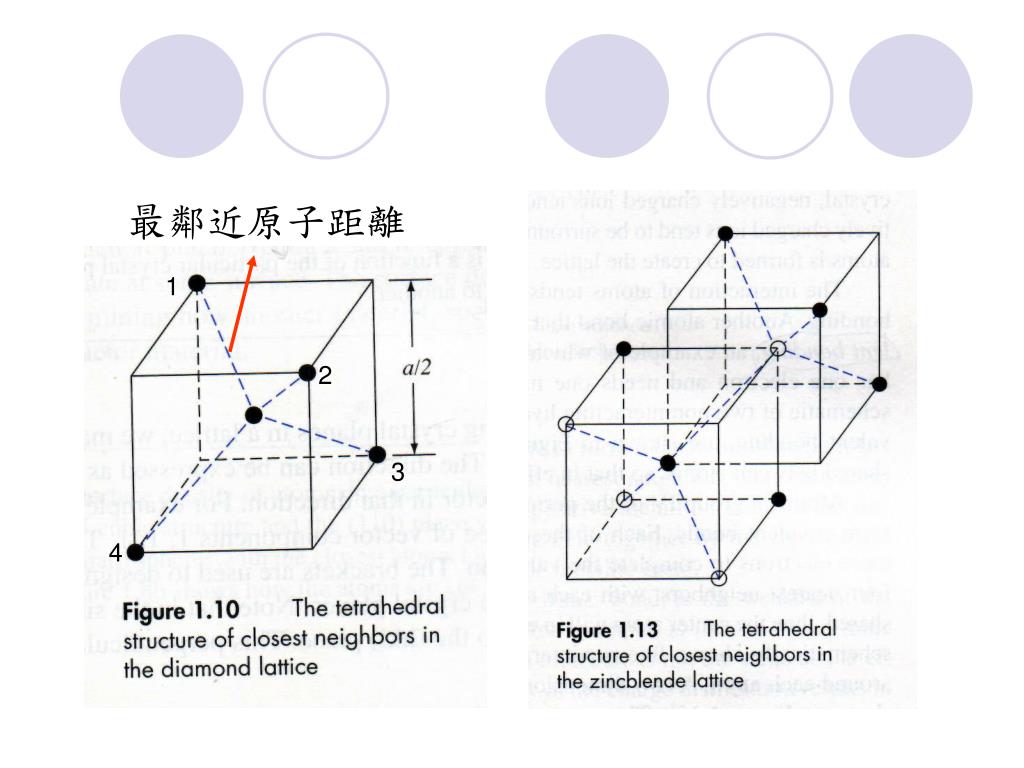

  12. 最鄰近原子距離 1 2 3 4

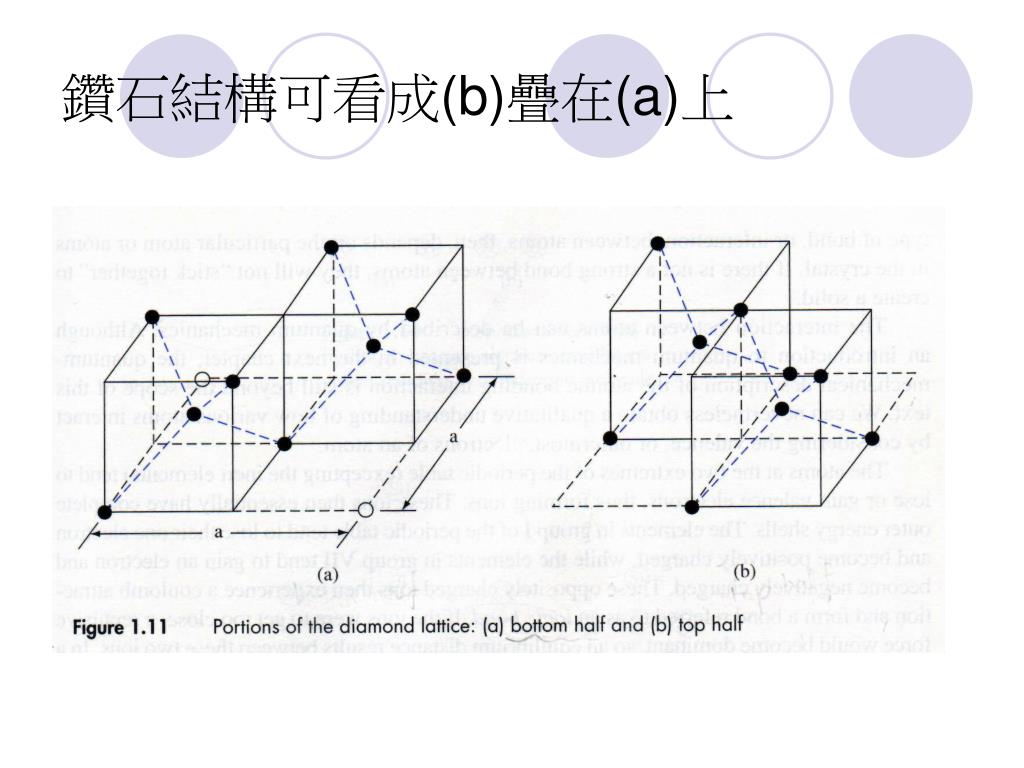

  13. 鑽石結構可看成(b)疊在(a)上

  14. 2.2.3 晶面以及米勒指數 • ABCD面：有4個原子 • ACEF面：有5個原子 • 比較兩個面，原子密度不同 不同平面之晶體性質不同

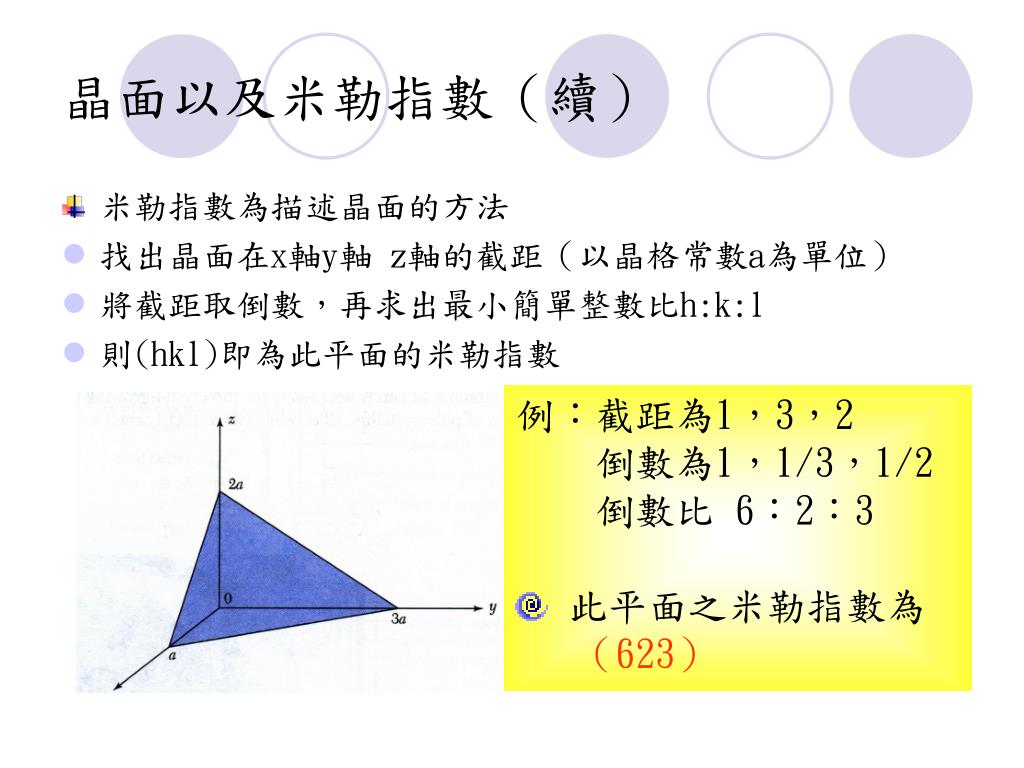

  15. 晶面以及米勒指數（續） • 米勒指數為描述晶面的方法 • 找出晶面在x軸y軸 z軸的截距（以晶格常數a為單位） • 將截距取倒數，再求出最小簡單整數比h:k:l • 則(hkl)即為此平面的米勒指數 • 例：截距為1，3，2 • 倒數為1，1/3，1/2 • 倒數比 6：2：3 • 此平面之米勒指數為 • （623）

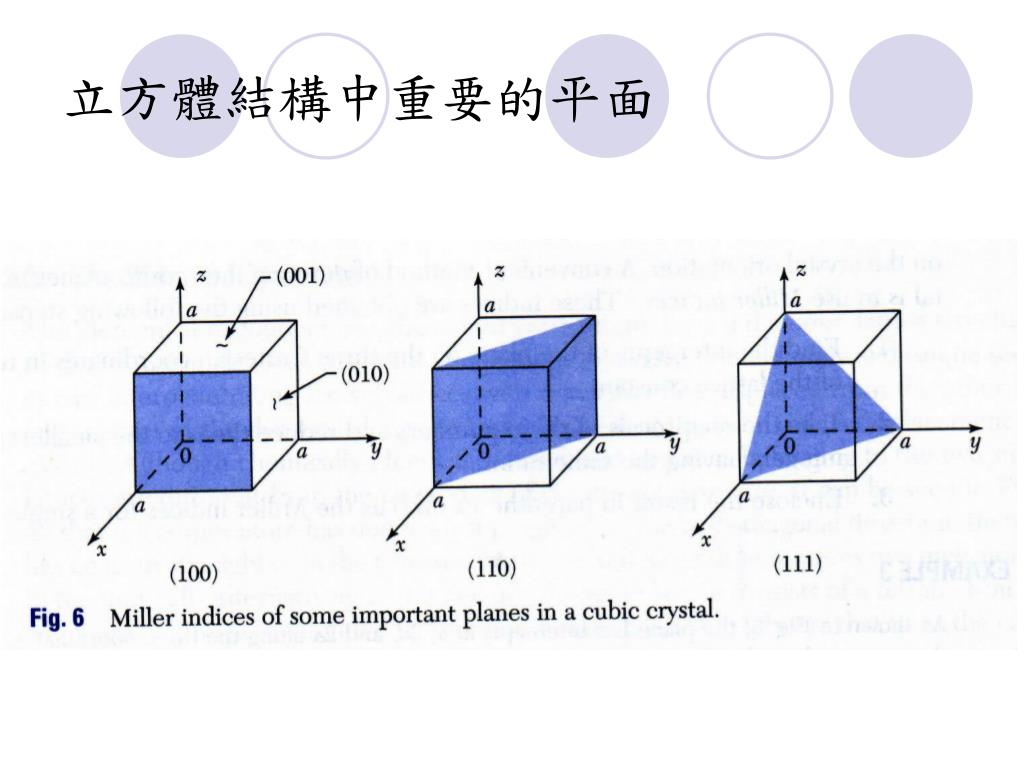

  16. 立方體結構中重要的平面

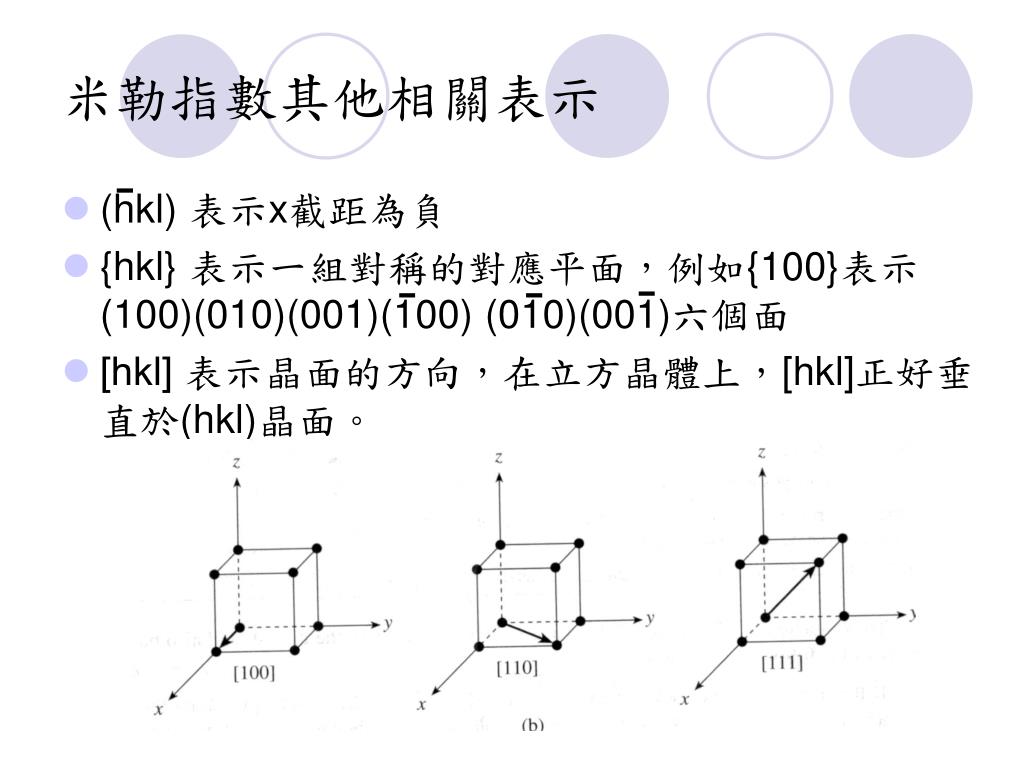

  17. 米勒指數其他相關表示 • (hkl) 表示x截距為負 • {hkl} 表示一組對稱的對應平面，例如{100}表示(100)(010)(001)(100) (010)(001)六個面 • [hkl] 表示晶面的方向，在立方晶體上，[hkl]正好垂直於(hkl)晶面。

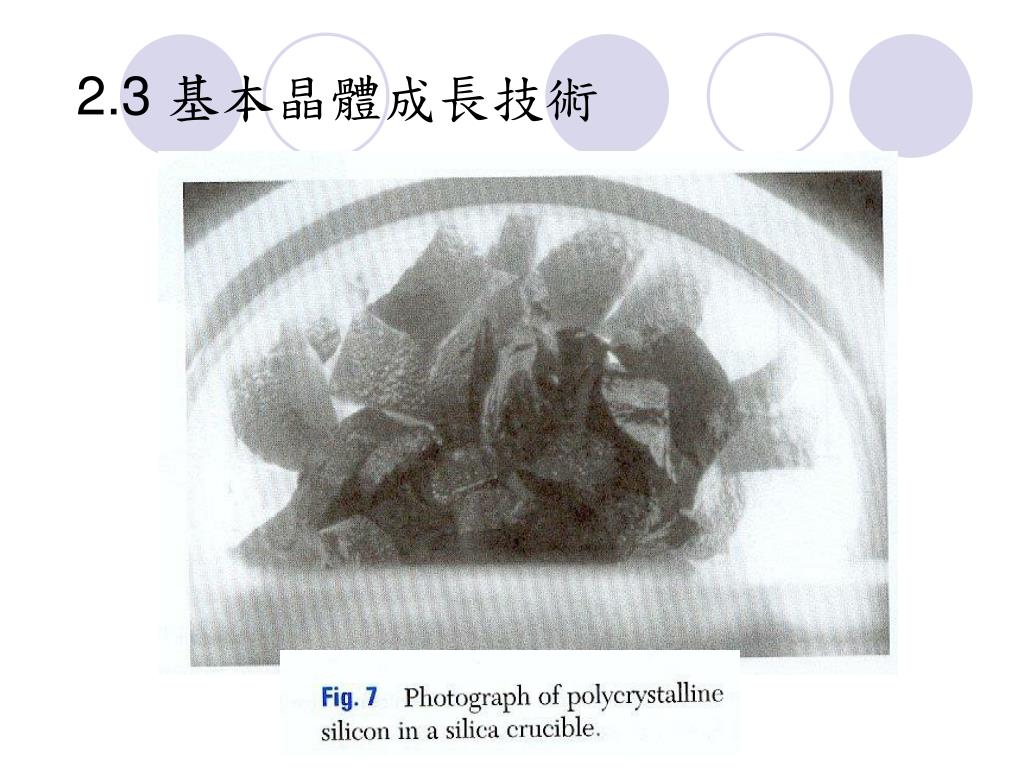

  18. 2.3 基本晶體成長技術

  19. 柴可斯基拉晶儀

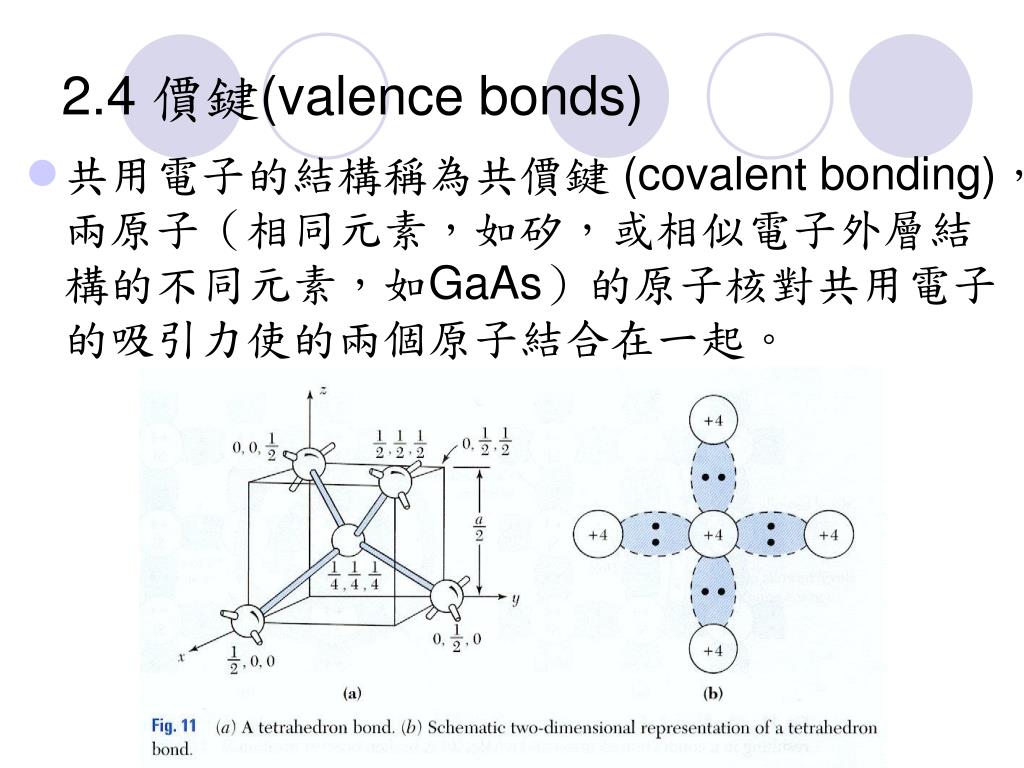

  20. 2.4 價鍵(valence bonds) • 共用電子的結構稱為共價鍵 (covalent bonding)，兩原子（相同元素，如矽，或相似電子外層結構的不同元素，如GaAs）的原子核對共用電子的吸引力使的兩個原子結合在一起。

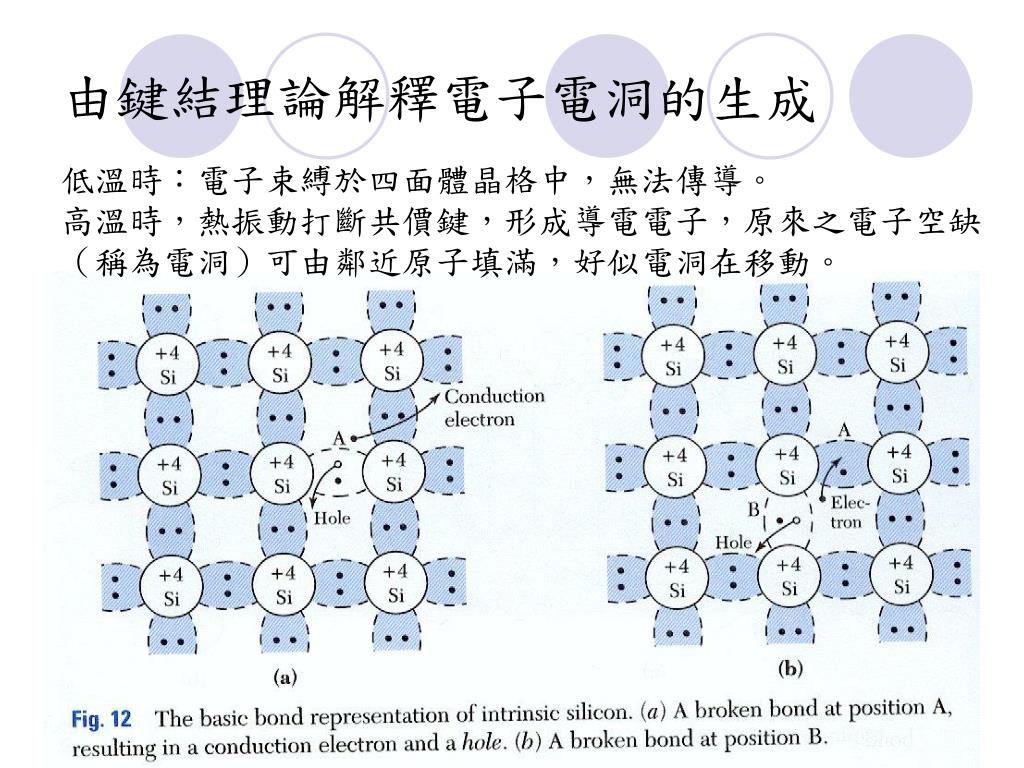

  21. 由鍵結理論解釋電子電洞的生成 低溫時：電子束縛於四面體晶格中，無法傳導。 高溫時，熱振動打斷共價鍵，形成導電電子，原來之電子空缺（稱為電洞）可由鄰近原子填滿，好似電洞在移動。

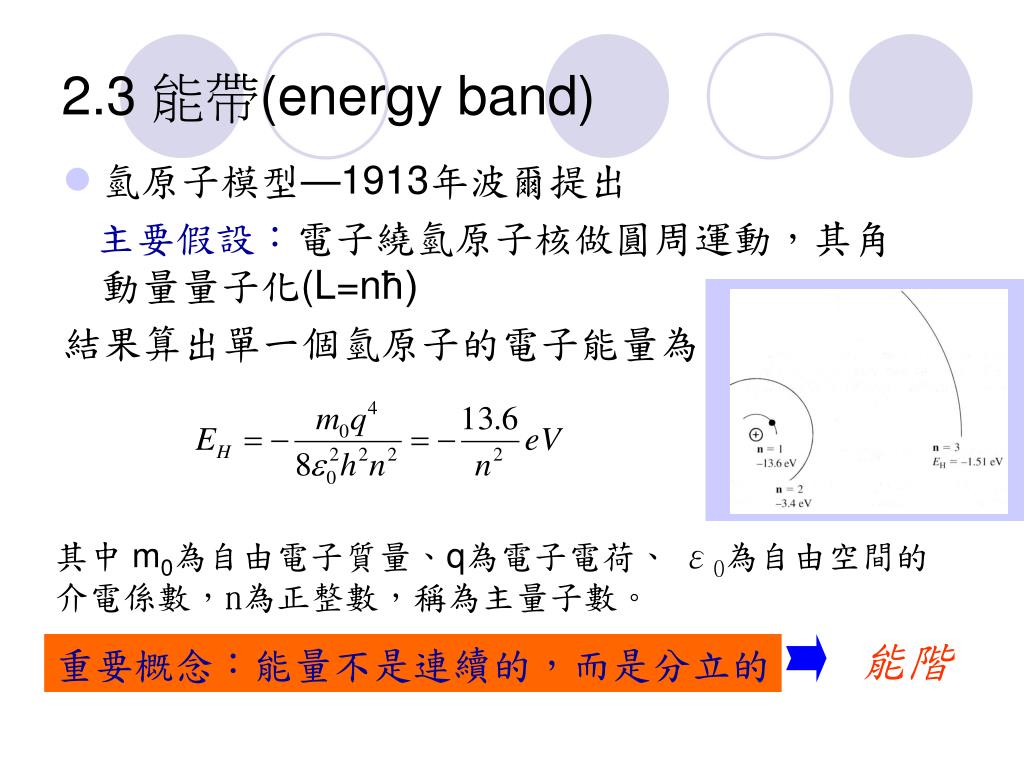

  22. 2.3 能帶(energy band) • 氫原子模型—1913年波爾提出 主要假設：電子繞氫原子核做圓周運動，其角動量量子化(L=nħ) 結果算出單一個氫原子的電子能量為 其中m0為自由電子質量、q為電子電荷、 ε0為自由空間的介電係數，n為正整數，稱為主量子數。 能階 重要概念：能量不是連續的，而是分立的

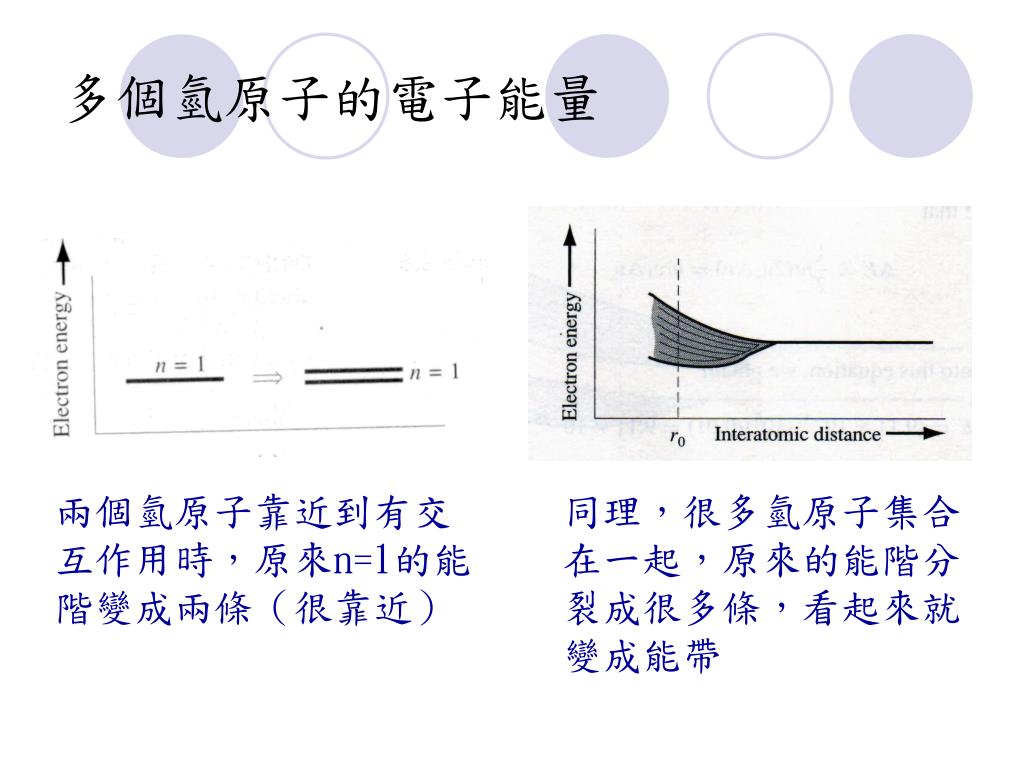

  23. 多個氫原子的電子能量 兩個氫原子靠近到有交互作用時，原來n=1的能階變成兩條（很靠近） 同理，很多氫原子集合在一起，原來的能階分裂成很多條，看起來就變成能帶

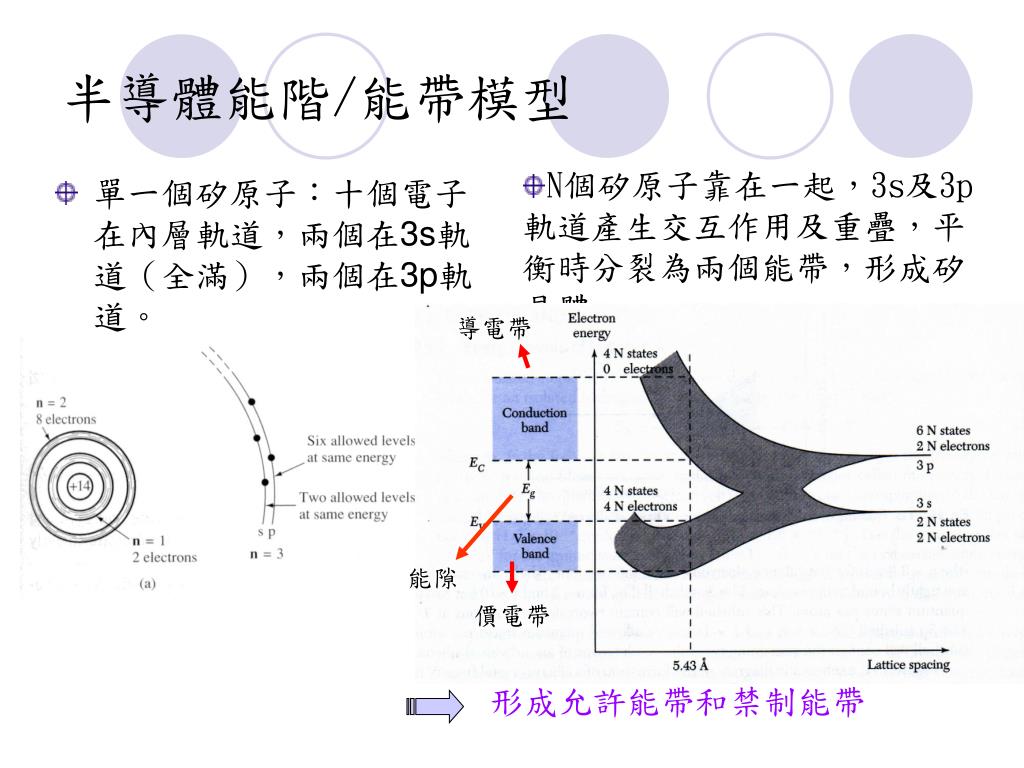

  24. 半導體能階/能帶模型 • N個矽原子靠在一起，3s及3p軌道產生交互作用及重疊，平衡時分裂為兩個能帶，形成矽晶體 • 單一個矽原子：十個電子在內層軌道，兩個在3s軌道（全滿），兩個在3p軌道。 導電帶 能隙 價電帶 形成允許能帶和禁制能帶

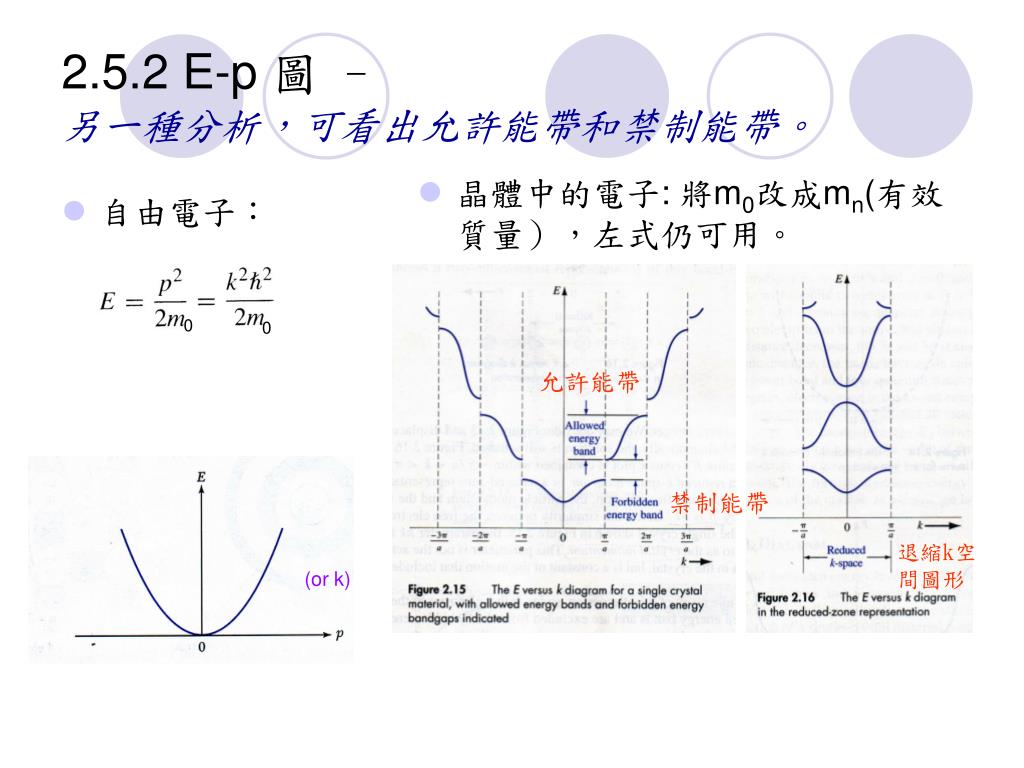

  25. 自由電子： 晶體中的電子: 將m0改成mn(有效質量），左式仍可用。 0 0 2.5.2 E-p 圖 –另一種分析，可看出允許能帶和禁制能帶。 允許能帶 禁制能帶 退縮k空間圖形 (or k)

  26. 有效質量（Effective mass） 圖形越瘦，曲率越大，有效質量越小。 反之，越胖，有效質量越大。

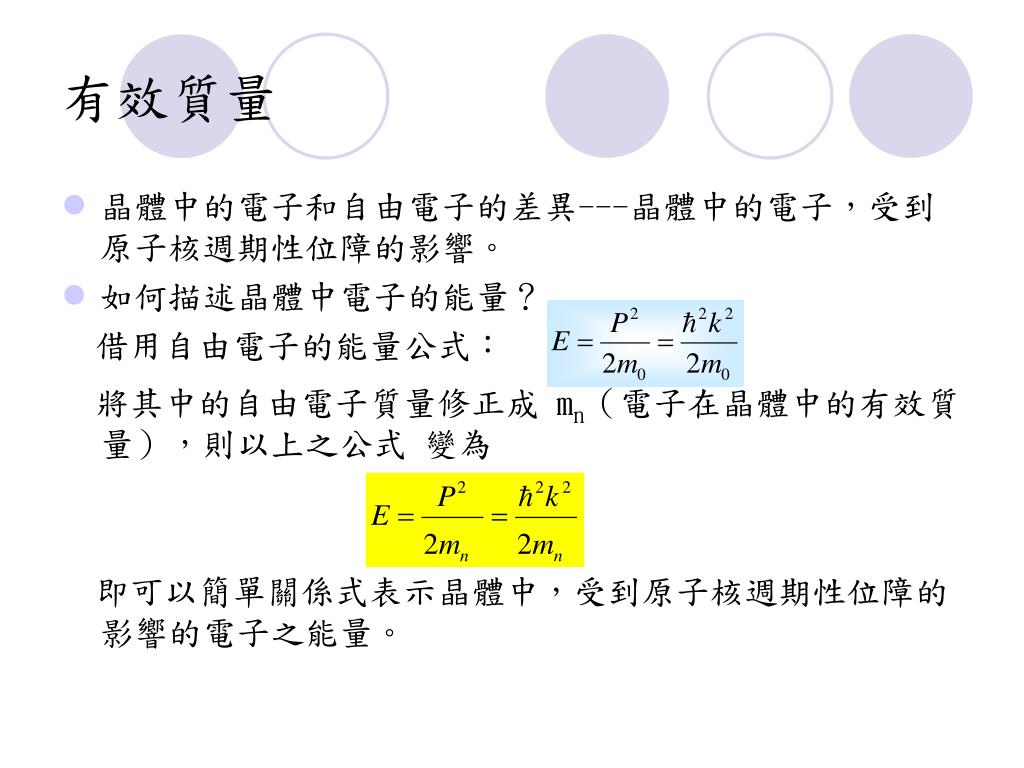

  27. 有效質量 • 晶體中的電子和自由電子的差異---晶體中的電子，受到原子核週期性位障的影響。 • 如何描述晶體中電子的能量？ 借用自由電子的能量公式： 將其中的自由電子質量修正成 mn（電子在晶體中的有效質量），則以上之公式 變為 即可以簡單關係式表示晶體中，受到原子核週期性位障的影響的電子之能量。

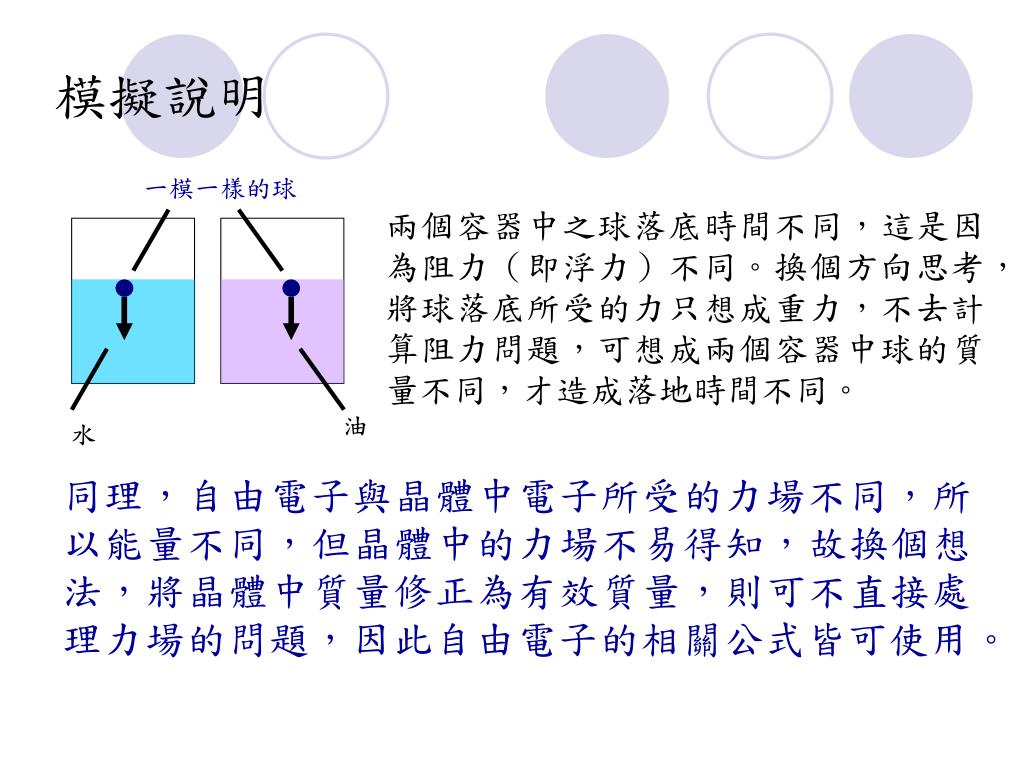

  28. 一模一樣的球 油 水 模擬說明 兩個容器中之球落底時間不同，這是因為阻力（即浮力）不同。換個方向思考，將球落底所受的力只想成重力，不去計算阻力問題，可想成兩個容器中球的質量不同，才造成落地時間不同。 同理，自由電子與晶體中電子所受的力場不同，所以能量不同，但晶體中的力場不易得知，故換個想法，將晶體中質量修正為有效質量，則可不直接處理力場的問題，因此自由電子的相關公式皆可使用。

  29. 如何求有效質量？ • 可由能帶圖（E-P圖或E-k圖）的曲率倒數求得。 • 曲線越”胖”，曲率越小，有效質量越大。 • 反之，曲線越”瘦”，曲率越大，有效質量越小。 如左圖： A晶體中電子之E-k 圖曲線的曲率大於B晶體中電子的曲率 所以A晶體中電子的有效質量小於B晶體中的電子

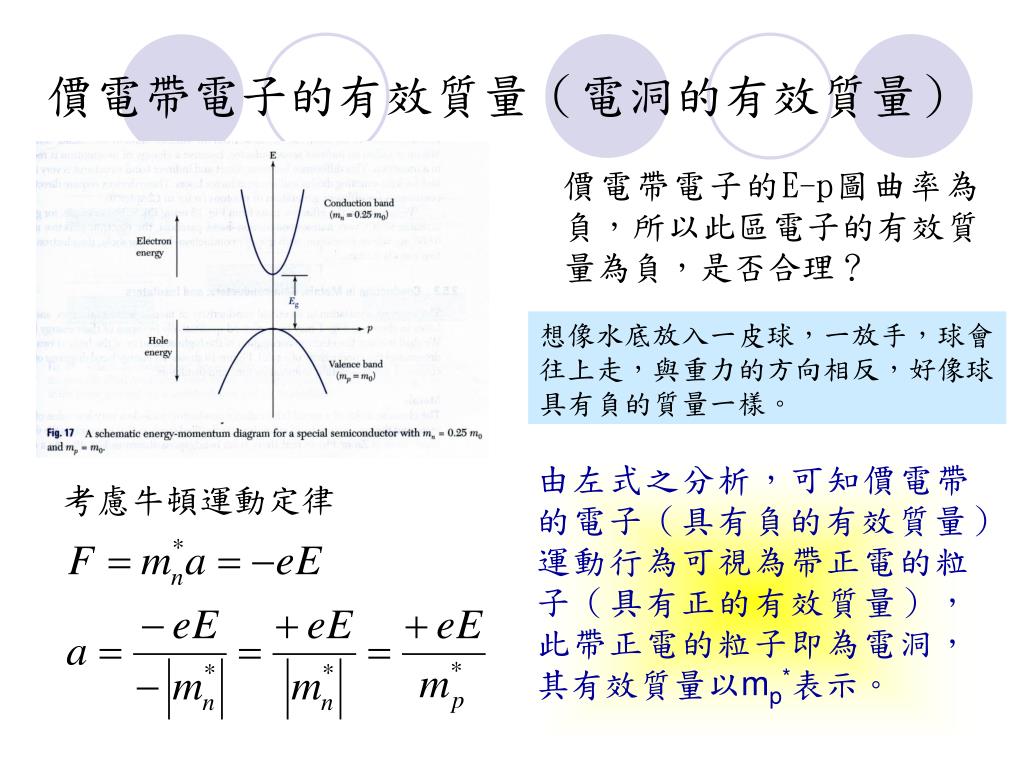

  30. 價電帶電子的有效質量（電洞的有效質量） 價電帶電子的E-p圖曲率為負，所以此區電子的有效質量為負，是否合理？ 想像水底放入一皮球，一放手，球會往上走，與重力的方向相反，好像球具有負的質量一樣。 由左式之分析，可知價電帶的電子（具有負的有效質量）運動行為可視為帶正電的粒子（具有正的有效質量），此帶正電的粒子即為電洞，其有效質量以mp*表示。 考慮牛頓運動定律

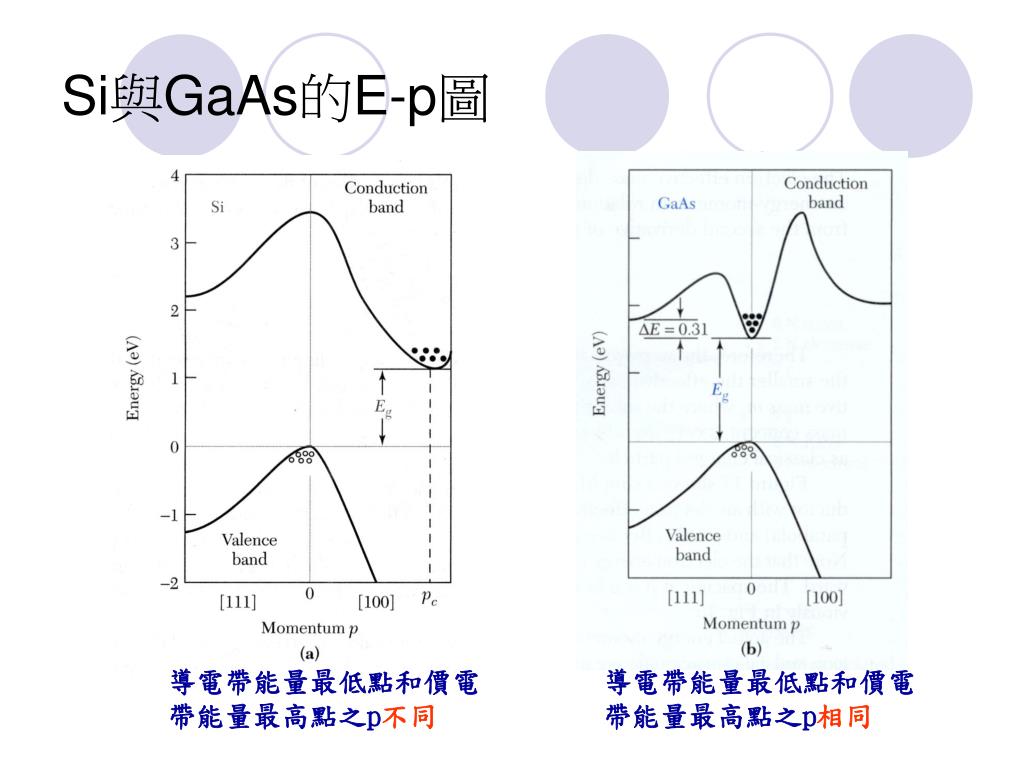

  31. Si與GaAs的E-p圖 導電帶能量最低點和價電帶能量最高點之p不同 導電帶能量最低點和價電帶能量最高點之p相同

  32. Direct Semiconductor & Indirect Semoconductor • 直接半導體:如GaAs，電子在價電帶與導電帶中躍遷，不需要改變動量。所以光電子產生的效率高，適合作為半導體雷射或其他發光元件的材料。 • 間接半導體：如Si，電子在價電帶與導電帶中躍遷，需要遵守動量守恆。所以躍遷發生除了所需能量外，還包括與晶格的交互作用。

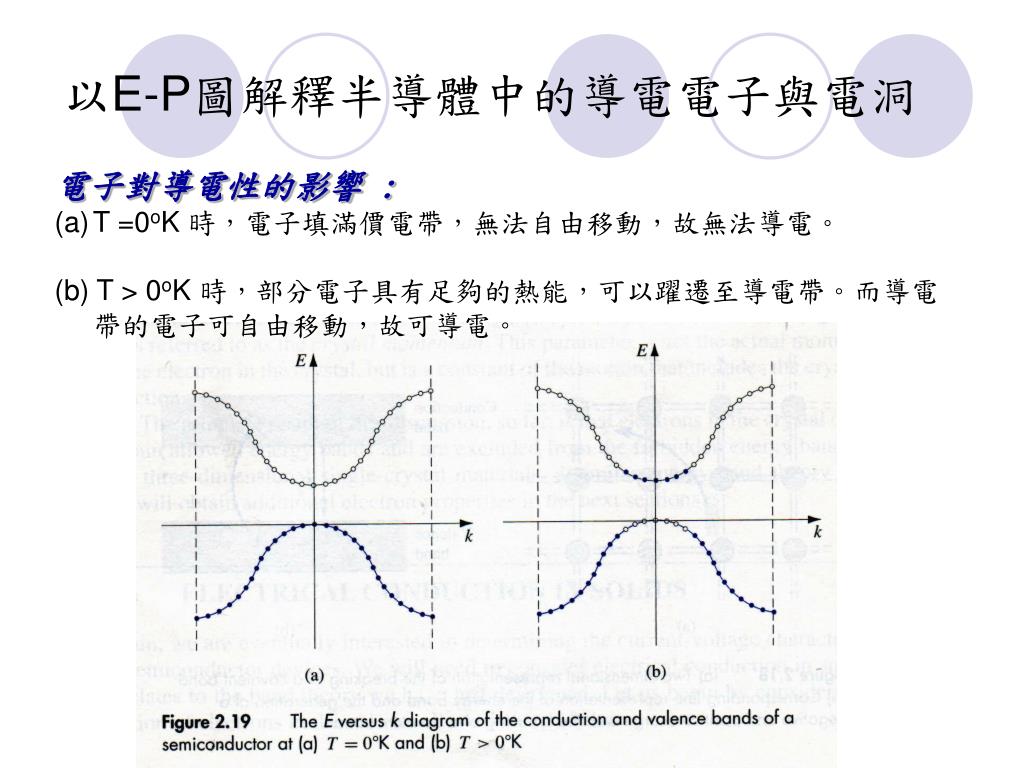

  33. 以E-P圖解釋半導體中的導電電子與電洞 • 電子對導電性的影響 : • T =0oK 時，電子填滿價電帶，無法自由移動，故無法導電。 • (b) T > 0oK 時，部分電子具有足夠的熱能，可以躍遷至導電帶。而導電帶的電子可自由移動，故可導電。

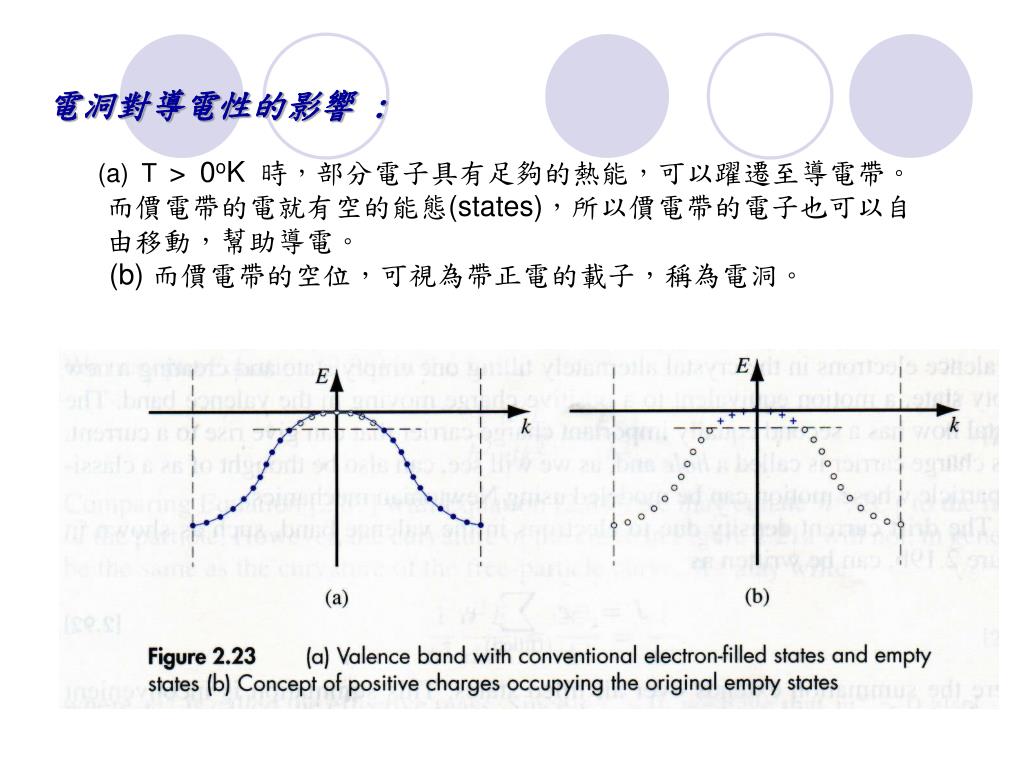

  34. 電洞對導電性的影響 : (a) T > 0oK 時，部分電子具有足夠的熱能，可以躍遷至導電帶。而價電帶的電就有空的能態(states)，所以價電帶的電子也可以自由移動，幫助導電。 (b) 而價電帶的空位，可視為帶正電的載子，稱為電洞。

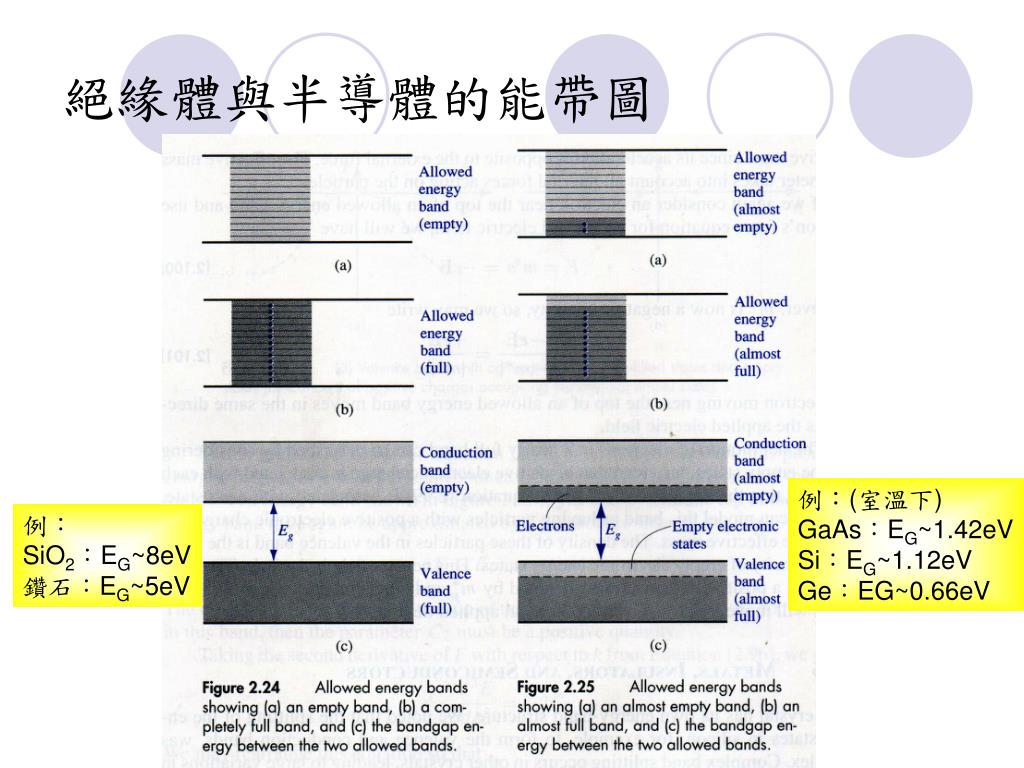

  35. 絕緣體與半導體的能帶圖 例：(室溫下) GaAs：EG~1.42eV Si：EG~1.12eV Ge：EG~0.66eV 例： SiO2：EG~8eV 鑽石：EG~5eV

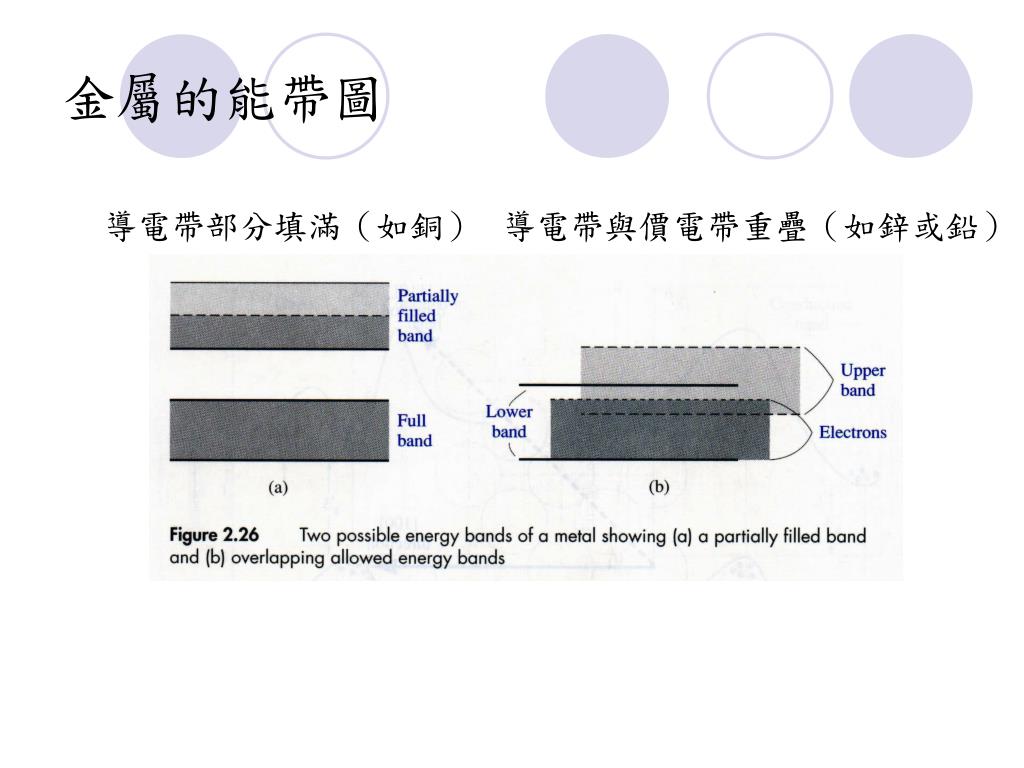

  36. 金屬的能帶圖 導電帶部分填滿（如銅） 導電帶與價電帶重疊（如鋅或鉛）

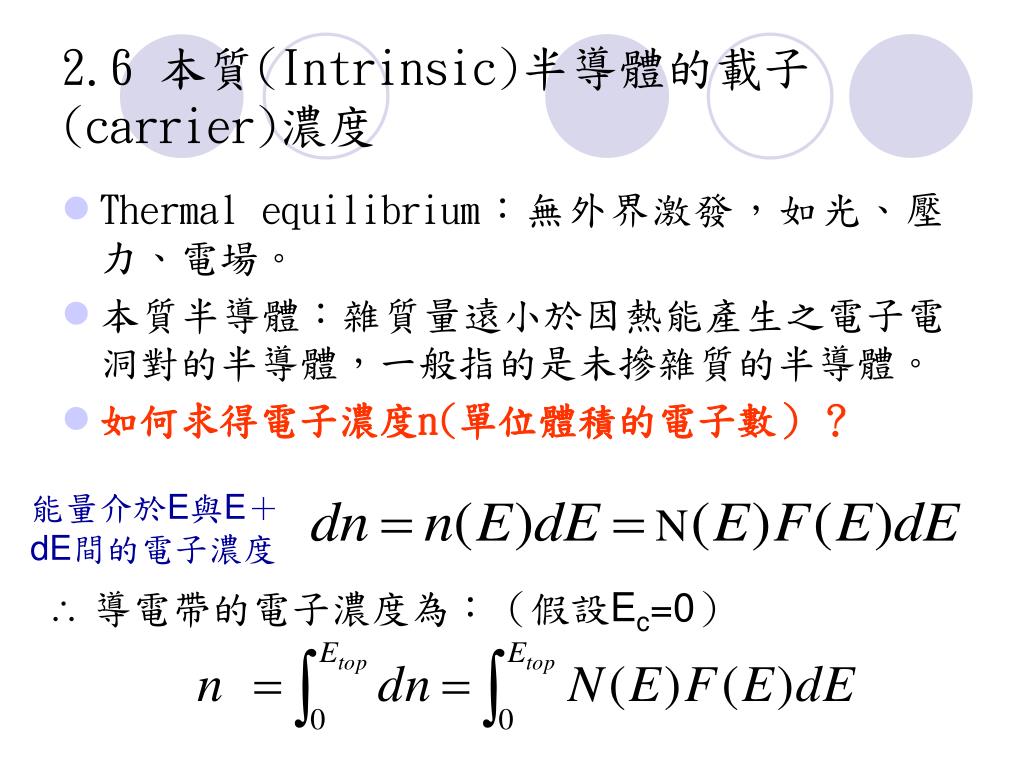

  37. N N 2.6 本質(Intrinsic)半導體的載子(carrier)濃度 • Thermal equilibrium：無外界激發，如光、壓力、電場。 • 本質半導體：雜質量遠小於因熱能產生之電子電洞對的半導體，一般指的是未摻雜質的半導體。 • 如何求得電子濃度n(單位體積的電子數）？ 能量介於E與E＋dE間的電子濃度  導電帶的電子濃度為：（假設Ec=0）

  38. n(E)：單位能量，單位體積的電子數。 • N(E) (Density of states)：能量在E到E＋dE間的單位體積允許能階數。 • F(E) (費米機率分佈）：能量為E的狀態，被電子填滿的機率。 N 即：在單位體積內，電子的數目為電子可能存在的狀態乘上這些狀態被填滿之機率。

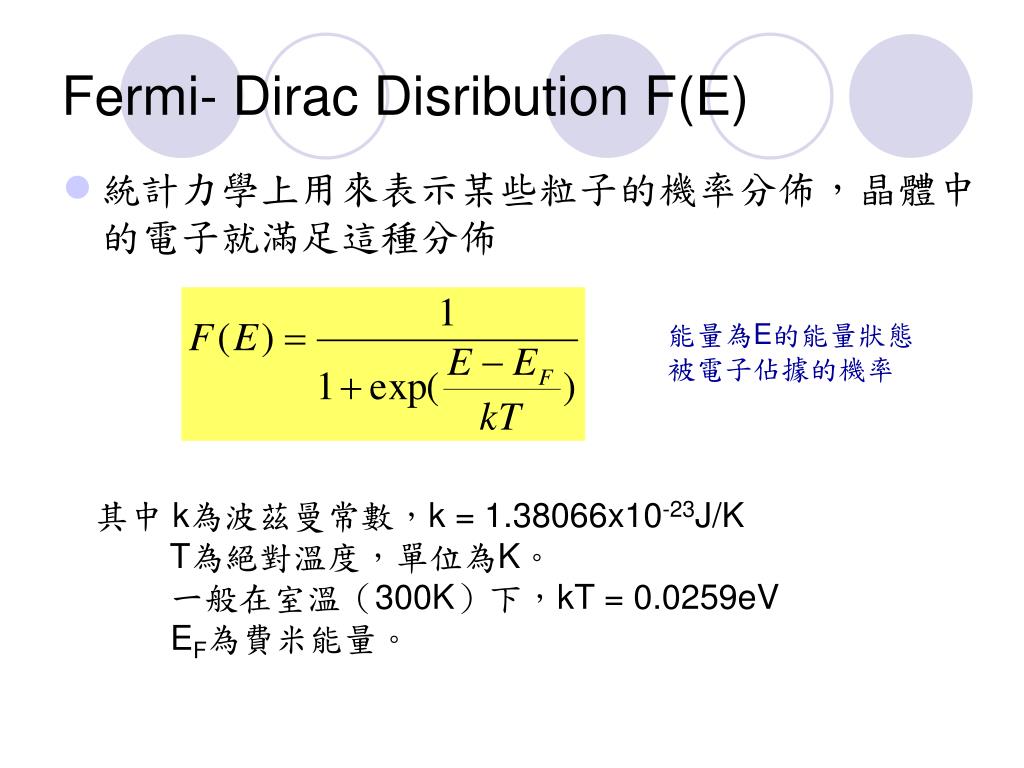

  39. Fermi- Dirac Disribution F(E) • 統計力學上用來表示某些粒子的機率分佈，晶體中的電子就滿足這種分佈 能量為E的能量狀態被電子佔據的機率 其中 k為波茲曼常數，k = 1.38066x10-23J/K T為絕對溫度，單位為K。 一般在室溫（300K）下，kT = 0.0259eV EF為費米能量。

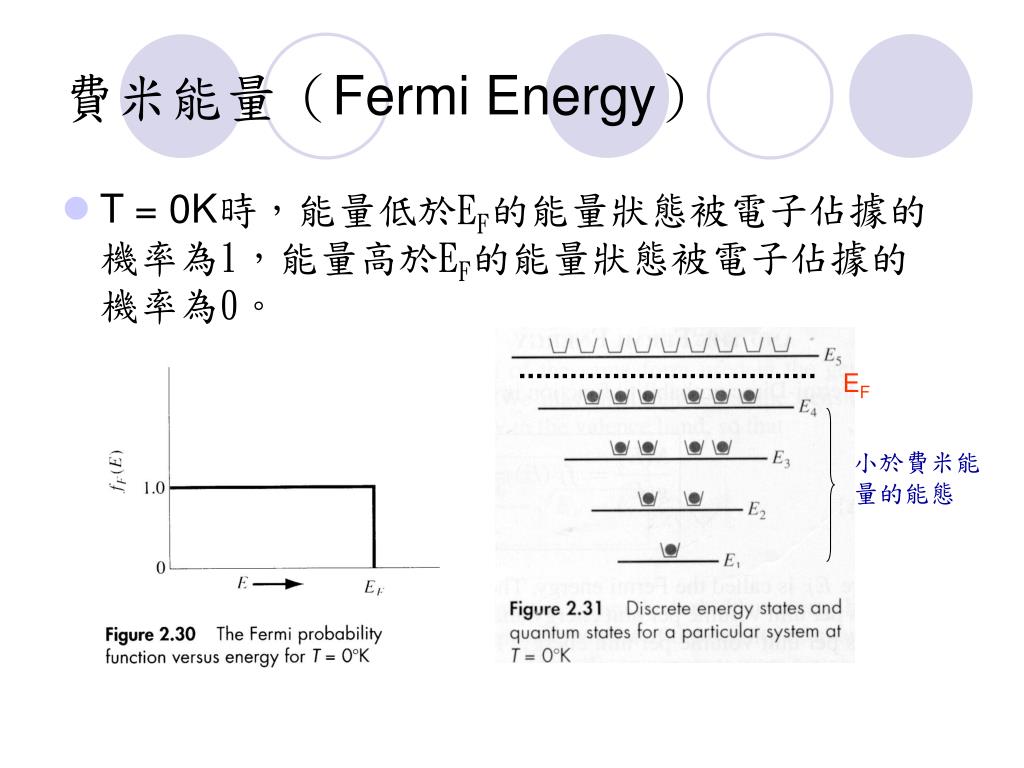

  40. 費米能量（Fermi Energy） • T = 0K時，能量低於EF的能量狀態被電子佔據的機率為1，能量高於EF的能量狀態被電子佔據的機率為0。 EF 小於費米能量的能態

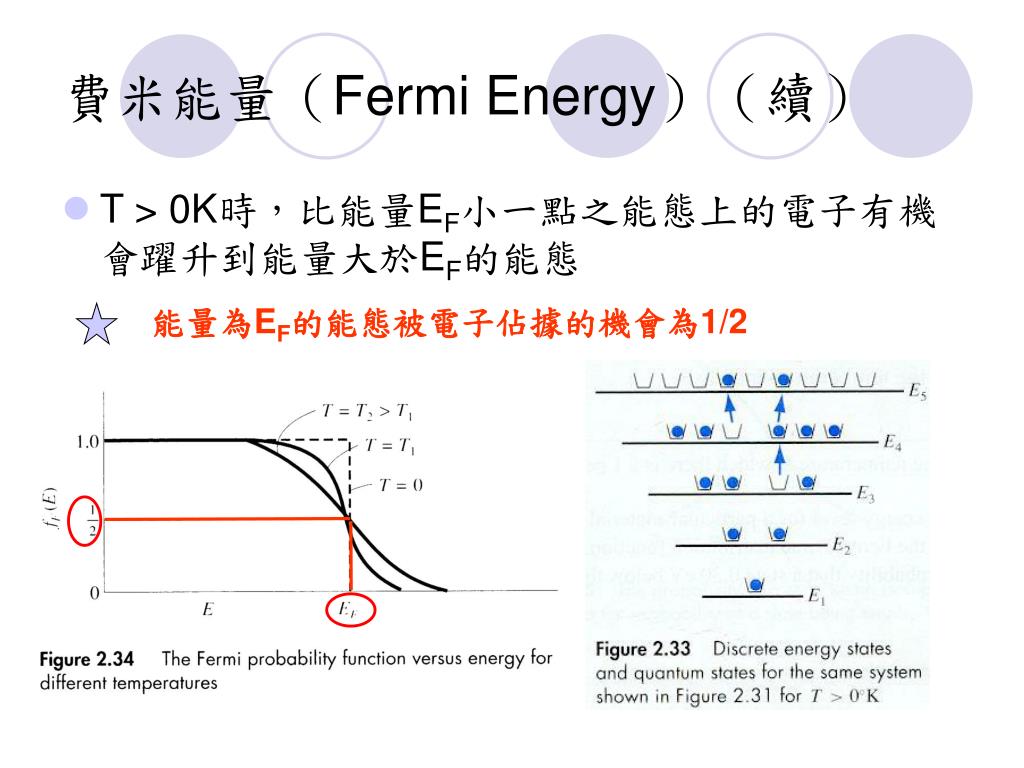

  41. 費米能量（Fermi Energy）（續） • T > 0K時，比能量EF小一點之能態上的電子有機會躍升到能量大於EF的能態 能量為EF的能態被電子佔據的機會為1/2

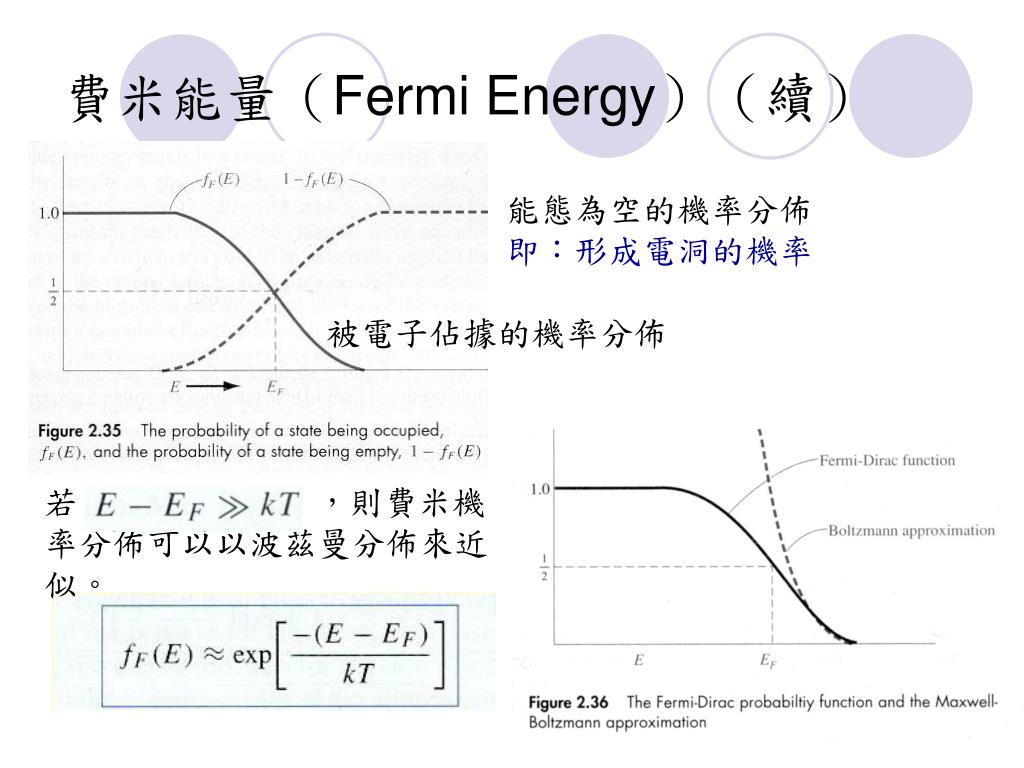

  42. 能態為空的機率分佈 即：形成電洞的機率 被電子佔據的機率分佈 費米能量（Fermi Energy）（續） 若 ，則費米機率分佈可以以波茲曼分佈來近似。

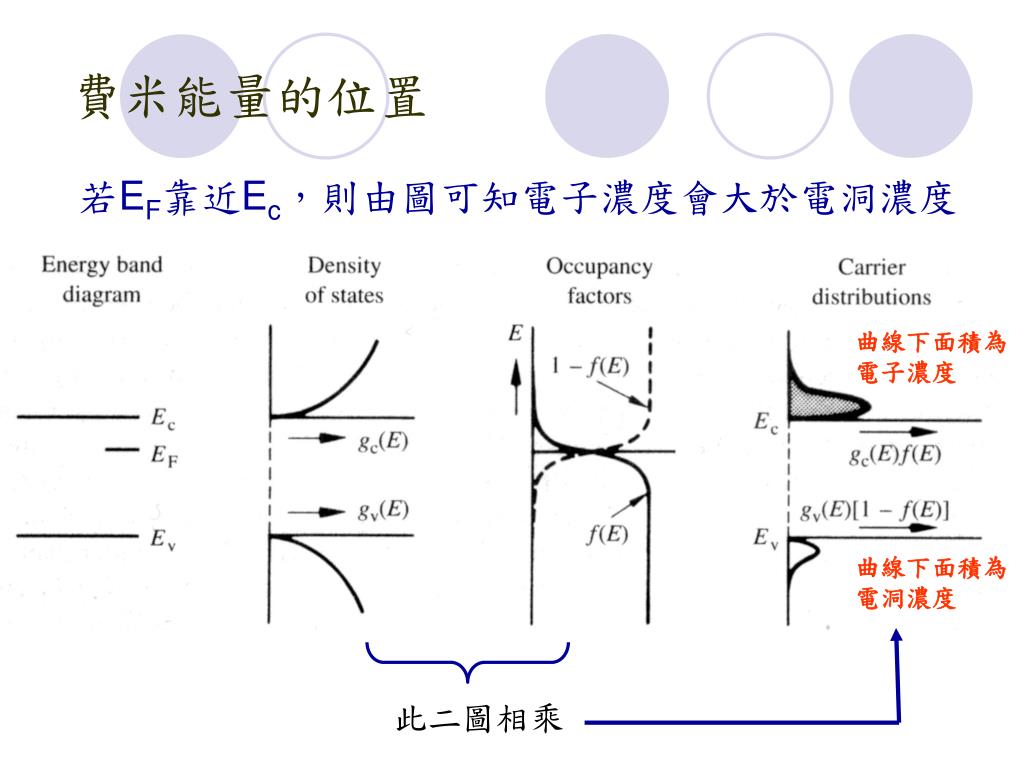

  43. 費米能量的位置 若EF靠近Ec，則由圖可知電子濃度會大於電洞濃度 曲線下面積為電子濃度 曲線下面積為電洞濃度 此二圖相乘

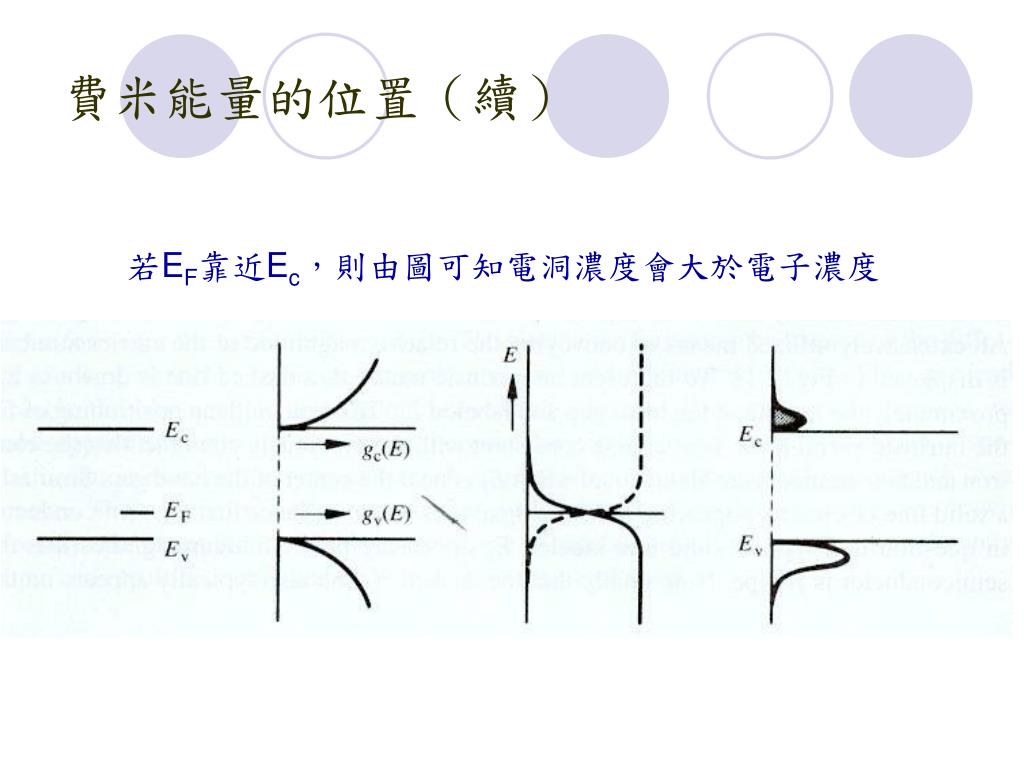

  44. 費米能量的位置（續） 若EF靠近Ec，則由圖可知電洞濃度會大於電子濃度

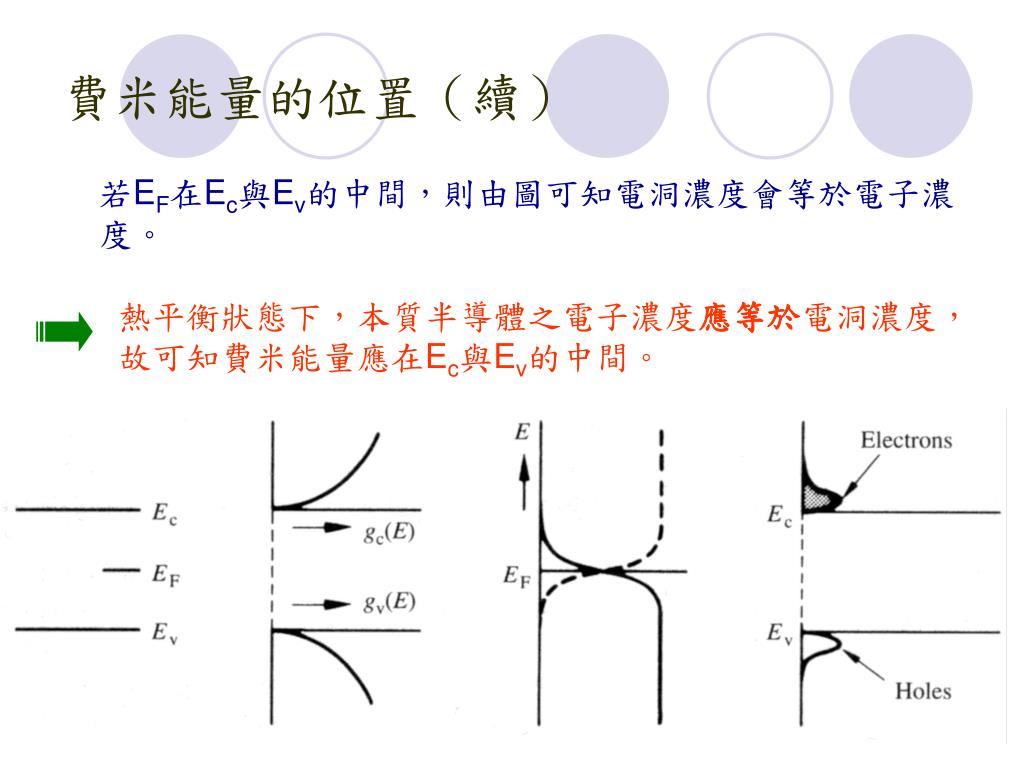

  45. 費米能量的位置（續） 若EF在Ec與Ev的中間，則由圖可知電洞濃度會等於電子濃度。 熱平衡狀態下，本質半導體之電子濃度應等於電洞濃度， 故可知費米能量應在Ec與Ev的中間。

  46. 電子濃度n之公式推導 p. 34~36
