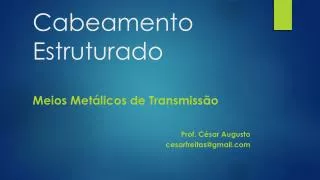

    1. Cabeamento Estruturado Meios Metálicos de Transmissão Prof. César Augusto cesarfreitas@gmail.com

    2. Meios Metálicosde Transmissão Os meios de transmissão podem ser classificados em dois tipos: Guiados (o Sinal é conduzido pelo meio) Cabo de Par Trançado Cabo Coaxial Cabo de Fibra ótica Não guiados (o sinal não é conduzido pelo meio) Rádio (sem fio) Laser

    3. Meios Metálicosde Transmissão Atualmente é o meio de transmissão mais usado em redes de computadores É indicado para uso onde não há forte interferência eletromagnética Vantagens Menor custo Facilidade de Instalação Desvantagens Susceptível a: Interferência eletromagnética, Ruídos e Atenuações

    4. Meios Metálicosde Transmissão Há 2 tipos Cabo de par trançado Cabo coaxial

    5. Cabo de par trançado A transmissão utiliza fios de cobre Composto por pares de fios enrolados em espiral O enrolamento dos fios visa a proteção contra a interferência eletromagnética e manutenção das propriedades elétricas Além de buscar a redução da diafonia(Cross-Talk),

    6. Cabo de par trançado Tipos de Cabos UTP (UnshieldedTwistedPair) STP (ShieldedTwistedPair) FTP (FoiledTwistedPair) ScTP (ScreenedTwistedPair)

    7. Cabo de par trançado UTP (UnshieldedTwistedPair) 4 pares • 25 pares

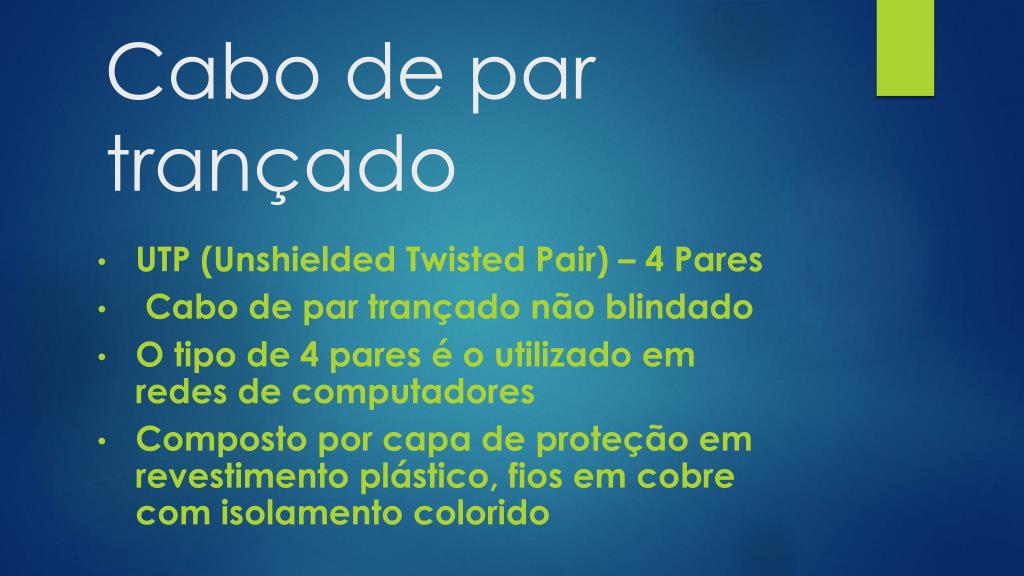

    8. Cabo de par trançado UTP (UnshieldedTwistedPair) – 4 Pares Cabo de par trançado não blindado O tipo de 4 pares é o utilizado em redes de computadores Composto por capa de proteção em revestimento plástico, fios em cobre com isolamento colorido

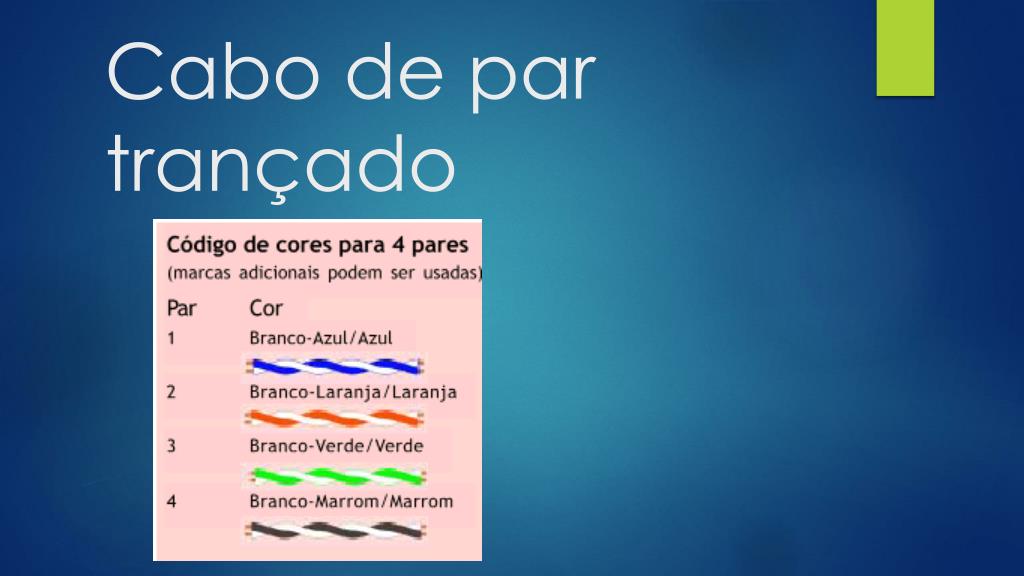

    9. Cabo de par trançado

    10. Cabo de par trançado Redes que utilizam o cabo par trançado são fisicamente instaladas usando uma topologia estrela

    11. Cabo de par trançado

    12. Cabo de par trançado Utiliza conector denominado RJ-45 Conector macho Conector fêmea

    13. Cabo de par trançado Ferramentas para confeccionar o cabo: Alicate de Crimpar (conector macho) Alicate Punch Down (conector fêmea)

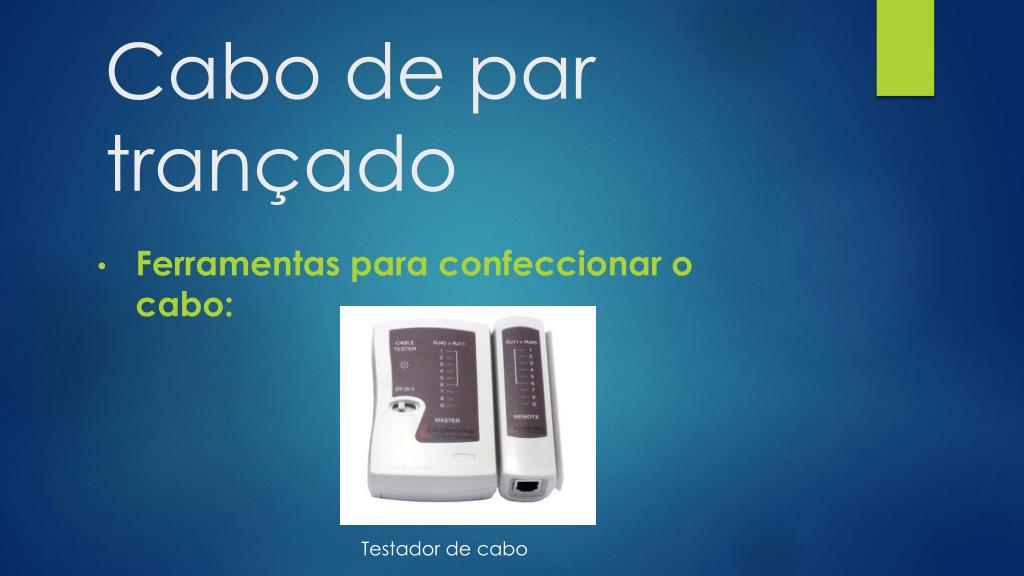

    14. Cabo de par trançado Ferramentas para confeccionar o cabo: Testador de cabo

    15. Cabo de par trançado Comumente é usado em distribuição horizontal, utilizando-se de painéis de distribuição para conexão às tomadas de usuários (ANSI/EIA/TIA 568B) São cabos literalmente sem blindagem Os cabos de 25 pares foram projetados para uso em backbone de voz e dados O tamanho máximo desse cabo deve ser de 100m É o cabo utilizado no cabeamento horizontal e área de trabalho

    16. Cabo de par trançado FTP – FoiledTwistedPair – 4 Pares Utiliza a blindagem mais simples. Uma fina folha de aço ou de liga de alumínio envolve todos os pares do cabo, protegendo-os contra interferências externas Não protege contra o efeito crosstalk, ou seja, a interferência entre os pares

    17. Cabo de par trançado STP – ShieldedTwistedPair – 4 pares Os cabos usam uma blindagem individual para cada par Reduz a diafonia (efeito crosstalk) Melhora a tolerância do cabo em relação a distância

    18. Cabo de par trançado ScTP – ScreenedTwistedPair – 4 pares Combina a blindagem individual para cada par de cabos com uma segunda blindagem externa em malha A dupla proteção torna o cabo especialmente resistente a EMI (interferência eletromagnética) e RF (radiofrequência) Possui também o revestimento individual de cada par Aceita sinais de até 300 MHz Usado em ambientes com fortes fontes de interferência (indústria, fábricas, etc)

    19. Cabo de par trançado ScTP – ScreenedTwistedPair Para melhores resultados devem ser combinados com conectores RJ-45 blindados. Possuem uma proteção metálica Protegem a parte destrançada, evitando que se torne o elo mais fraco da cadeia

    20. Cabo de par trançado ScTP – ScreenedTwistedPair Quanto maior for o nível de interferência: Menor será a distância que o cabo poderá ter Menor será o desempenho da rede Mais vantajosa será a instalação de cabos blindados. Em ambientes normais, cabos sem blindagem funcionam perfeitamente bem, por isso são os mais utilizados

    21. Cabo de par trançado Conectorização do cabo de par trançado direto. Interligam equipamentos diferentes Existem 2 padrões: Obs. Qualquer sequência funcionará... Mas use sempre uma das duas a seguir:

    22. Cabo de par trançado Conectorização do cabo de par trançado crossover (cruzado). Pode-se interligar dois PCs sem a necessidade de usar um switch

    23. Cabos Coaxiais Possui dois condutores: um fio de cobre interno e a blindagem que circunda a capa plástica Usado atualmente para a rede de TV a cabo e Circuito Fechado de TV (CFTV) Dificuldade para instalar e realizar a terminação Melhor proteção contra EMI do que o UTP Utiliza conector denominado BNC

    24. Cabos Coaxiais Por não ser flexível o suficiente, quebra e apresenta mal contato com facilidade Mais caro que o par trançado sem blindagem É usado em uma topologia física de rede do tipo barramento

    25. Perturbações no Canal de Comunicações São fenômenos que podem levar a algum tipo de degradação do sinal transmitido

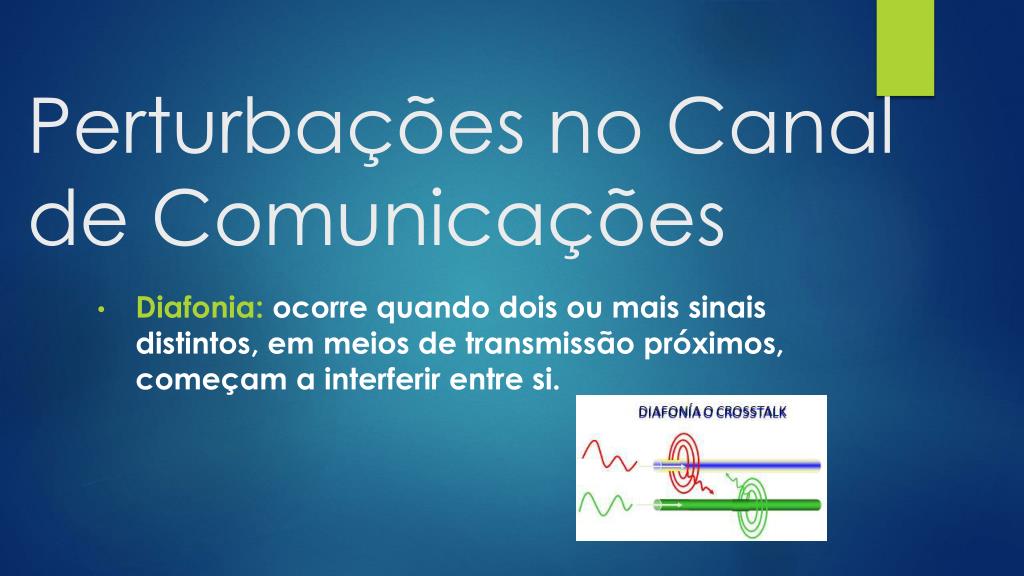

    26. Perturbações no Canal de Comunicações Diafonia: ocorre quando dois ou mais sinais distintos, em meios de transmissão próximos, começam a interferir entre si.

    27. Perturbações no Canal de Comunicações EMI (EletromagneticInterference): é a interferência eletromagnética que gera sinais indesejados nos dispositivos

    28. Perturbações no Canal de Comunicações Principais fontes de EMI: Transmissores de Rádio Linhas de Força Radares Telefones celulares Motores elétricos Raios, Descargas eletrostáticas,
