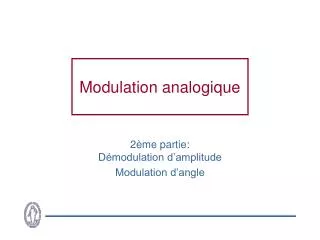

  1. Modulation analogique 2ème partie: Démodulation d’amplitude Modulation d’angle

  2. Détection hétérodyne

  3. Récepteur super-hétérodyne

  4. Récepteur super-hétérodyne • Ampli HF accordé • Réglé sur f0 • Relativement large, accordable

  5. Récepteur super-hétérodyne • Mélangeur • Réglé sur f0 + 455 kHz (fréquence intermédiaire) • Produit • f0 + 455 kHz + f0 éliminé par filtrage • f0 + 455 kHz - f0  contient l’image (inversée) de tous les canaux

  6. Récepteur super-hétérodyne • Ampli fréquence intermédiaire et filtre • Très sélectif, fréquence fixe • Laisse également passer une fréquence f0 + 2fi(fréquence image) à filtrer par l’ampli RF

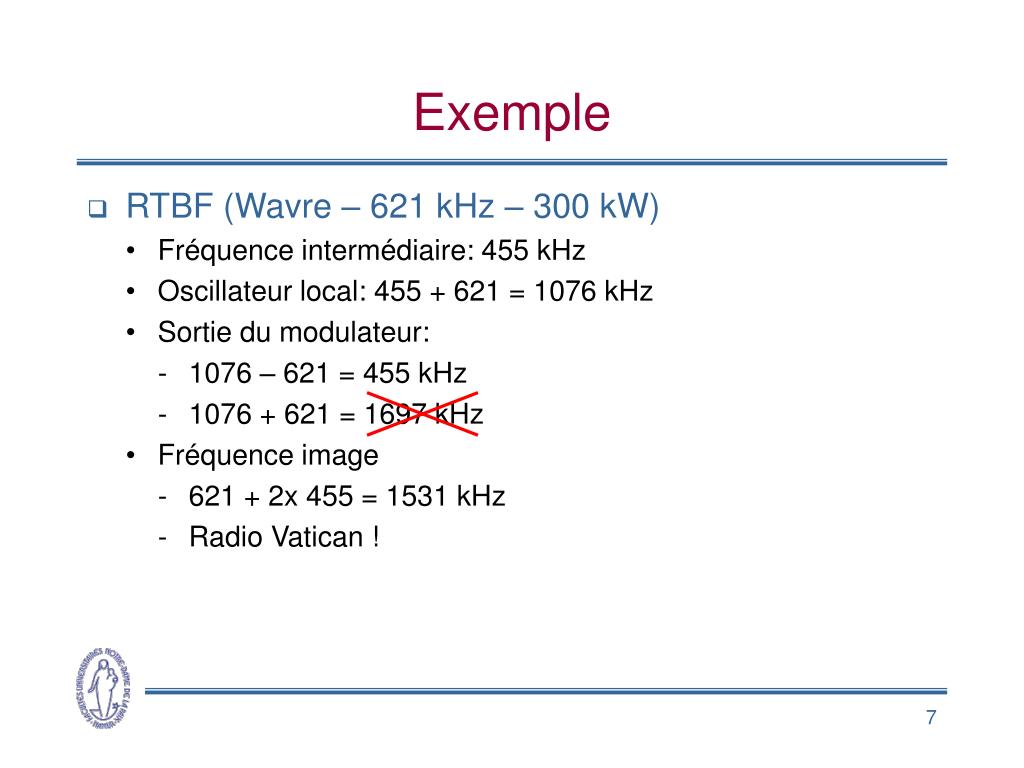

  7. Exemple • RTBF (Wavre – 621 kHz – 300 kW) • Fréquence intermédiaire: 455 kHz • Oscillateur local: 455 + 621 = 1076 kHz • Sortie du modulateur: • 1076 – 621 = 455 kHz • 1076 + 621 = 1697 kHz • Fréquence image • 621 + 2x 455 = 1531 kHz • Radio Vatican !

  8. Fréquence et phase instantanées • Signal (sinusoïdal ou non) • Phase instantanée • Fréquence instantanée

  9. Modulation de phase • Soit m(t) le signal modulant • Signal modulé • Fréquence instantanée

  10. Modulation de fréquence • Soit m(t) le signal modulant • Fréquence instantanée • Signal modulé

  11. Modulation de fréquence (2) • Angle instantané

  12. Equivalences FM / PM

  13. Porteuse modulée en fréquence

  14. Porteuse modulée en phase

  15. Signal sinusoïdal • Signaux • Modulation de phase • Modulation de fréquence

  16. de fréquence de phase Signal sinusoïdal (2) • En posant • Expression générale de la modulation d’angle Modulation

  17. Spectre du signal modulé • En décomposant Ji(m) = Fonctions de Bessel de première espèce

  18. Spectre du signal modulé (2)

  19. Valeur des coefficients Ji(m)

  20. Spectre du signal modulé (3) • Spectre discret • Règle de Carson • Raies d’ordre n > m+1 sont négligeables • 98% de l’énergie • Largeur de bande: BC=2(m+1)F • Excursion maximale de fréquence

  21. Réalisation pratique du modulateur • Diode varicap Ex. BB135

  22. Modulateur FM • Oscillateur à circuit résonant L-C • Diode varicap en parallèle sur C fixe • Signal m(t) appliqué à la diode varicap • f est modulé selon m(t)

  23. Modulateur PM • Porteuse introduite dans un filtre • C en parallèle sur diode varicap • Déphasage fonction de v appliqué • Peut réaliser une modulation de fréquence • si le signal appliqué est

  24. Démodulation FM/PM • Détecteur de pente • Filtre L-C parallèle • f0 sur un flanc de la résonance • Transmission du filtre • dépend (fortement) de la fréquence • Détection super-hétérodyne

  25. Phased locked loop (PLL) • Oscillateur local • contrôlé en tension par u(t) • verrouillé pour avoir • la même fréquence • la même phase • u(t) est l’image de m(t)
