練習問題
  • 以下の検査行列を持つ線形符号 Cを考える
    • Cの重み分布を求めよ
    • Cの誤り特性評価を行い,式とグラフで各確率を示せ

回答例は http://narayama.naist.jp/~kaji/lecture/ に掲載

slide2
前回の復習,本日の講義
  • 前回の講義:符号の性能評価
    • 最小ハミング距離に基づく評価
    • 重み分布に基づく評価
  • 今回の講義:やや実用・研究的な話題
    • 巡回符号:線形符号の特殊なクラス
    • シャノンの通信路符号化定理
    • 新しいタイプの誤り訂正符号
slide3
「実用的な」線形符号の模索

これまでの議論...一般の線形符号を対象

    • 符号化,誤りの検出,訂正とも,行列演算により実行可能
    • 行列演算 ⇒ 単純な組合せ回路だけで実現可能

⇒ 高速に動作させるのに有利

  • 性能向上のためには,符号長などを大きくすることが有利
  • 規模の大きな線形符号
    • 生成行列,検査行列とも巨大(符号長の2乗オーダ)
    • 組合せ回路の面積増大 ⇒ 遅延,消費電力,設計困難

もっと扱いやすい線形符号は?

  • 畳込み符号
  • 巡回符号
slide4

符号

線形符号

巡回符号

巡回符号

巡回符号(cyclic code):線形符号の一種

  • 符号化器や復号器のハードウェア実現が容易
  • 組合せ回路ではなく,シフトレジスタを利用して,

符号化器や復号器を構成可能

  • シフトレジスタの利用は,速度的には若干不利
  • 回路面積や消費電力,コストの削減に貢献.
slide5

x4 + x3 + x2 + 1

x3 + x + 1

x4 + x3 + x2 + 1

x3 + x + 1

×)

+)

x4 + x3 + x2 + 1

x4 + x2 + x

x5 + x4 + x3 + x

x7 + x6 + x5 + x3

x7 + x6 + x3 + x2+ x + 1

巡回符号:準備(1)

係数が 0 か 1 であるような,1変数多項式を考える

11101

01011

多項式の加算:

(減算)

+)

10110

多項式の乗算:

11101

01011

×)

11101

11101

11101

11001111

  • 係数の足し算は2進で行う
  • 繰り上がりなし

xmを掛ける: 左 mビットシフト

slide6

111

11101 )

1010000

11101

10010

11101

11110

11101

11

巡回符号:準備(2)

多項式の除算:

x2 + x + 1

x4 + x3 + x2 + 1

)

x6 + x4

x6 + x5 + x4 + x2

x5 + x2

x5 + x4 + x3 + x

x4 + x3 + x2 + x

x4 + x3 + x2 + 1

x + 1

  • 足し算と引き算は同じ
  • シフトレジスタを利用すれば,除算回路の実現は容易
slide7
参考:除算回路について(1)
  • x6 + x4を x4 + x3 + x2 + 1 で割る場合

除数

1

1

1

0

1

(a bの b)

被除数

(a bの a)

1 0 1 0 0 0 0

  • 被除数をシフトレジスタに投入
  • 最上位ビットが1のとき,
  • 除数と加算(排他的論理和)
  • 左にシフト(step 1へ)

剰余

slide8

111

11101 )

1010000

11101

10010

11101

11110

11101

11

参考:除算回路について(2)

1

1

1

0

1

0 0

1

0

1

0

0

1

1

1

0

1

  • 1サイクルの操作
  • = 筆算の1ステップ
  • 被除数を全部投入後の
  • レジスタ内の値 = 剰余

0 0

0

1

0

0

1

slide9

1101

11101

)

10000001

11101

1101001

11101

11101

11101

0

巡回符号:生成多項式

符号長 n, 情報記号数 kの巡回符号を構成する.

(検査記号数 p = n-k)

準備:xn + 1を割り切る p次の多項式 G(x) を求める

n = 7の場合,x7 + 1 = (x3 + x2 + 1) (x4 + x3 + x2 + 1).

p = 4, G(x) = x4 + x3 + x2 + 1として (7,3) 巡回符号を構成可能

G(x)

  • G(x) を利用して巡回符号を生成する.
  • G(x) を生成多項式と呼ぶ.
  • (generator polynomial)
slide10
巡回符号の定義

G(x) を生成多項式とする巡回符号:

n次未満である G(x) の倍多項式(に対応する2進系列)の集合

倍多項式:数字の「倍数」の多項式版

0, G(x), xG(x), (x + 1)G(x), x2G(x), (x2+1)G(x), (x2+x)G(x), ...

  • n = 4, G(x) = x2 + 1 のとき (n = 4, k = p = 2),
    • 倍多項式は

0, x2 + 1, x(x2 + 1) = x3 + x, (x + 1)(x2 + 1) = x3 + x2 + x + 1

    • 符号語は 0000, 0101, 1010, 1111
slide11
巡回符号の性質(1)

定理: 巡回符号は線形符号である

証明:

  • 任意の2つの符号語の和が,符号語になることを示せばよい.
  • 巡回符号の符号語は,G(x) の倍多項式になっている
  • 符号語 c1...倍多項式 f1(x)G(x) の係数と対応
  • 符号語 c2...倍多項式 f2(x)G(x) の係数と対応
  • c1 + c2... 倍多項式 (f1(x) + f2(x))G(x) の係数と対応

⇒ c1 + c2も,正しい符号語である

slide12
巡回符号の性質(2)

定理:

(an-1, an-2, ..., a0) が符号語なら,(an-2, ..., a0, an-1) も符号語

証明:

W(x) = an-1xn-1 + ... + a0とすると,W(x) は G(x) の倍多項式.

一方,W ’(x) = an-2xn-1 + ... + a0x + an-1

= an-1xn + an-2xn-1 + ... + a0x + an-1+ an-1xn

= xW(x)+ an-1(xn + 1)

W(x),(xn +1)はG(x)の倍多項式⇒W ’(x) も G(x) の倍多項式

よって (an-2, ..., a0, an-1) も符号語

符号語を巡回シフトしても,やはり符号語

slide13

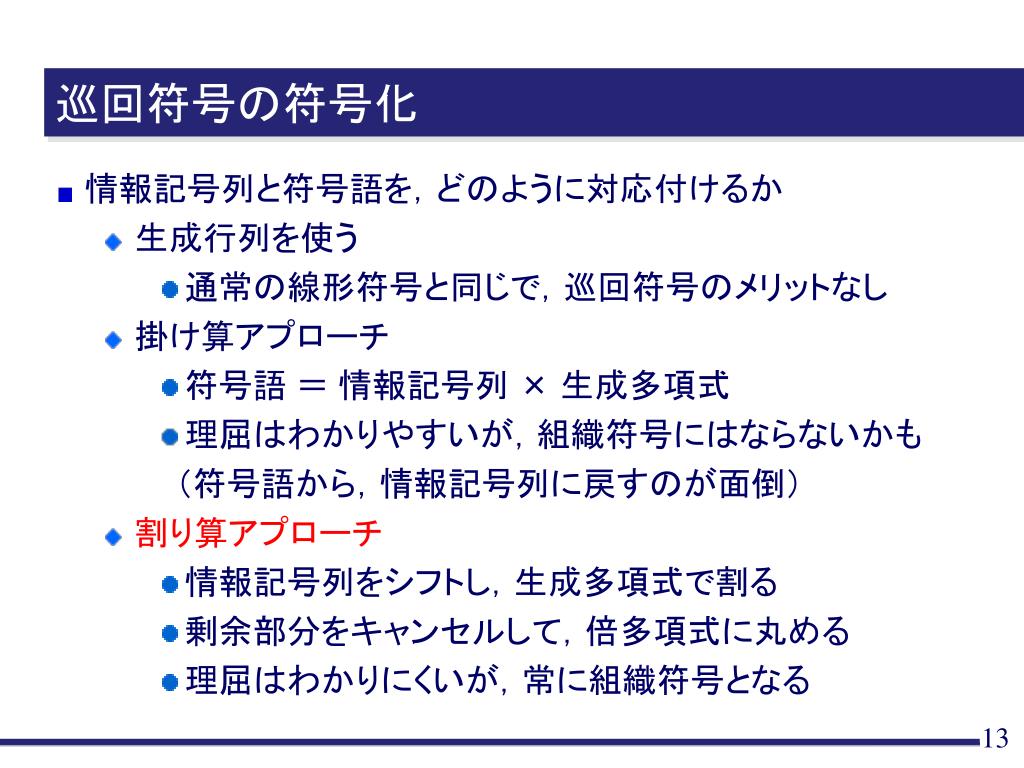

巡回符号の符号化
  • 情報記号列と符号語を,どのように対応付けるか
    • 生成行列を使う
      • 通常の線形符号と同じで,巡回符号のメリットなし
    • 掛け算アプローチ
      • 符号語 = 情報記号列 × 生成多項式
      • 理屈はわかりやすいが,組織符号にはならないかも

(符号語から,情報記号列に戻すのが面倒)

    • 割り算アプローチ
      • 情報記号列をシフトし,生成多項式で割る
      • 剰余部分をキャンセルして,倍多項式に丸める
      • 理屈はわかりにくいが,常に組織符号となる
slide14

A(x)

W(x) = A(x) x4 + B(x)

x4

B(x)

被除数

剰余

除算器

G(x)

除数

D(x)

巡回符号:符号化

符号化の手順

1. 情報記号列を多項式表現する (以下では A(x) とする)

2. A(x)xpを G(x) で割り,剰余を B(x) とする

3. A(x)xp + B(x) を符号語(の多項式表現)と考える

n = 7, k = 3, p = 7-3 = 4, G(x) = x4 + x3 + x2 + 1 のとき,011 を符号化する

 1. A(x) = x + 1

 2. A(x)x4 = x5 + x4 = x(x4 + x3 + x2 + 1) + (x3 + x) より,B(x) = x3 + x

 3. A(x)x4 + B(x) = x5 + x4 + x3 + x,すなわち 0111010 が符号語

slide15
前スライドの符号化手順について

A(x)xp + B(x) は,本当に符号語になっているか?

⇔ A(x)xp + B(x) は,生成多項式 G(x) で割り切れるか?

Yes

  • B(x) は,A(x)xpを G(x) で割った余りになっている
  • 二進の世界では,足し算=引き算...「B(x) を足す=B(x) を引く」
  • A(x)xp + B(x) = A(x)xp – B(x)

⇒ A(x)xpを G(x) で割った剰余を,「あらかじめ引いた」式

  • A(x)xp + B(x) が G(x) で割り切れるのは,当然のこと
slide16

被除数

剰余

除算器

x4+x3+x2+1

除数

x4

巡回符号の例

G(x)=x4 + x3 + x2 + 1

C:

0000000,

1110100,

0011101,

1101001,

0111010,

1001110,

0100111,

1010011.

2進多項式の除算器は,シフトレジスタを使って簡単に実現可能

除算回路の複雑さ O(n) < 行列乗算回路の複雑さ O(n2)

⇒ 一般の線形符号より,装置化が容易で経済的

slide17
巡回符号における誤り検出

誤りを訂正せず,検出するだけならば,簡単な回路で実現可能

ベクトルが符号語 ⇔ 対応する多項式が G(x) で割り切れる

  • 受信系列を多項式表現し,
    • G(x) で割り切れれば誤りは発生していない
    • G(x) で割り切れないならば,誤りが発生

受信系列

被除数

剰余

剰余が0: 誤り無し

1: 誤り発生

除算器

生成多項式

除数

誤り検出回路は簡単に装置化できる

⇒ CRC (Cyclic Redunduncy Check) 方式

slide18
巡回符号における誤り訂正

誤りの訂正手段について,いくつかの方式が知られている

  • 代表的なものとして,誤りトラップ復号法[嵩61,他]
  • 特殊な巡回符号については,さらに効率よい方法もある
    • BCH (Bose-Chaudhuri-Hocquenghem) 符号
    • Reed-Solomon 符号

に対する Berlekamp 法など

  • 多元符号…記号は 0 と 1 だけでない
    • パラメータ次第では,バイト単位での符号化も可能
    • バースト誤りに強い
    • CD, DVD, 無線通信などで広く利用されている
slide19

通信路

入力記号 X

出力記号 Y

記号 A={a0, ..., ar–1}が,

確率 p = {p0, ..., pr–1} で発生

Yを知ることで,Xに関する

あいまいさが減少する

⇒ 相互情報量 I(X; Y)

シャノンの通信路符号化定理と通信路容量
  • シャノンの情報源符号化定理(既出):
  • 情報源符号化の限界と可能性を示唆した定理
  • シャノンの通信路符号化定理:
  • 通信路符号化の限界と可能性を示唆した定理
  • I(X; Y) は,この通信路を介して伝達される情報量
  • 通信路容量 C= I(X; Y) の最大値 = maxp{I(X; Y)}

(第二回講義内容)

slide20
通信路符号化定理
  • 符号化率R = (log2(符号語の個数)) / 符号語の長さ

(n, k) 組織符号の場合,R = k / n

シャノンの通信路符号化定理:

通信路容量(通信路の信頼度)が Cのとき,

  • R < Cで,復号誤り率が限りなく 0 に近い符号が存在する
  • R > Cならば,そのような符号は存在しない

(“A Mathematical Theory of Communications,” 1948.)

  • 理想的な符号が「存在する」ことだけを示している
  • 具体的な符号の構成法は,示されていない
slide21
通信路符号化定理の残した課題

いかにして,シャノンの示した性能限界に近づくか?

  • 符号の性能を改善する(誤り訂正能力を上げる)には…

規模の大きい符号を利用することが不可欠

  • 符号化率R = k/nを一定にして,符号長 nだけを変化させる
    • 長さ nの系列の総数は 2n
    • 符号語の数は 2k
    • 符号語の「密度」は 2k–n = (1/2(1–R))n
      • 密度は,nに関し指数的に減少
      • 原理的には,符号語間の距離を大きく取れるはず
      • 具体的に,どうすれば良いかは明確でない
slide22
解決法の模索(1)

90年代中ごろまでのアプローチ:

単一技術ではなく,複数の技術の組合せにより問題に対処

  • 連接符号化
    • 誤り訂正符号を連接して使用
    • 「Reed-Solomon符号 + 畳込み符号」の組合せが一般的

符号化1

符号化2

外部符号

(RS)

内部符号

(畳込み)

通信路

復号1

復号2

slide23

データビット

符号1の

パリティ記号

0

1

0

1

0

0

1

0

1

1

0

1

0

0

1

1

1

0

0

1

1

0

1

1

0

1

0

0

1

0

1

0

1

1

0

0

1

0

0

1

0

0

0

符号2のパリティ記号

1

1

0

1

0

1

解決法の模索(2)
  • 積符号
    • データビットを,符号1により符号化
    • データビットと符号1のパリティ記号を,符号2により符号化
    • 符号2の復号結果を,符号1の復号処理での受信語とする

符号2

の復号

符号1

の復号

slide24

0

1

0

1

0

0

1

0

1

1

0

1

0

0

1

1

1

0

0

1

1

0

1

1

0

1

0

0

1

0

1

0

1

1

0

0

1

0

0

1

0

0

0

1

1

0

1

0

1

新時代への扉:積符号方式の問題

問題点:符号1の復号の際,受信情報そのものは使われない

  • 「受信情報」と「符号2の復号結果」の双方を比較活用すれば,

より精度の高い誤り訂正ができるのではないか?

  • 符号1の復号結果を符号2の復号器にフィードバックし,再度復号させれば,さらに精度を向上できるのでは?

符号1と符号2が,互いに情報を出し合って助け合う仕組を作る

符号2

の復号

符号1

の復号

slide25

符号1の復号器

受信情報

符号2の復号器

復号結果

想定している復号の仕組

符号1と符号2が,互いに情報を出し合って助け合う仕組を作る

  • 各復号器での処理を繰り返し,精度を向上させていく
  • 精度確保のため,復号器の入出力とも,実数値(確率値)に
    • MAP (maximum a posteriori) 復号
    • ある種の隠れマルコフモデルの推定問題
  • ⇒ ターボ符号
slide26

情報記号

符号系列

符号1・符号化

インタリーブ

符号2・符号化

情報記号

パリティ記号1

パリティ記号2

符号系列

ターボ符号

1993年,Berrouらにより提案された符号化方式

  • 1セットの情報記号に対し,2セットのパリティ記号を付与

(記号の並べ替え)

slide27

受信情報

復号結果

符号1・MAP復号

I–1

I

符号2・MAP復号

I

インタリーバ

I

I–1

逆インタリーバ

ターボ符号の復号
  • 2つの復号器のあいだで,信頼度情報をやり取りする
  • 情報のやり取りを繰り返し,精度を向上させてゆく
  • 繰り返し回数は,比較的少なくても十分(10~20回程度)
slide28
ターボ符号の性能
  • 符号長を十分長く設定すると,シャノン限界に近づく性能を発揮

(右図の場合,65536ビット長で1.0dB以下の損失)

  • 右図で示された領域より下では,エラーフロア現象が発生する

C. Berrou et al.: Near Shannon Limit Error-Correcting Coding and Decoding: Turbo Codes, ICC 93, pp. 1064-1070, 1993.

slide29
ターボ符号と標準化
  • 第3世代携帯電話で本格的採用
    • W-CDMA, CDMA-2000
  • 衛星通信
    • インマルサット
    • NASA, Mars Reconnaissance Orbiter (05年8月打ち上げ)

NASA/JPL

http://www.jpl.nasa.gov/images/mro/mro-image-browse.jpg

slide30
LDPC符号の再発見

ターボ符号の教訓:

  • 従来の性能指標(最小ハミング距離)に拘る必要は無い
  • とくにS/N比が小さい場合,パラメータを大きくとることが有効
  • 大規模でも扱いやすい符号があれば,有効性は高い

LDPC符号 (Low Density Parity Check 符号)

  • 検査行列が非常に疎な行列
    • ほとんどの要素が0で,ごく少数の要素だけ1である行列
  • 1962年にGallagerが提案,長く忘れられていた
  • 1999年,MacKayらによる再発見
slide31

1 1 1 0 1 0 0

1 0 1 1 0 1 0

0 1 1 1 0 0 1

H =

p1

p3

p4

p6

0 の確率

q1

q3

q4

q6

1 の確率 (= 1 – pi)

LDPC符号とその復号
  • ごく普通の線形ブロック符号,ただし検査行列が非常に疎
  • 信念伝播(belief propagation)アルゴリズムを用いることにより,ほぼ線形時間で復号を行うことが可能

⇒符号長を長く設定しても,復号計算量が爆発することはない

Tanner Graph

p3 = p1 p4 p6 + q1 q4 p6 + q1 p4 q6 + p1 q4 q6

slide32
LDPC符号の特長

LDPC符号…検査行列が疎 ⇒ Tanner Graphが疎

  • 比較的少ない繰り返し回数で,「最適に近い」推定が可能

⇒ 効率的に,符号の性能を最大限発揮できる

  • 符号長を十分長く取れば,シャノン限界に迫る性能
  • ターボ符号で発生する,エラーフロア現象が起こりにくい
slide33
LDPC符号の問題点
  • 符号化アルゴリズムの計算量が「小さくない」
    • 符号長に対して2乗オーダ(従来の線形符号と同じ)
  • 良い符号の構成方法に関する研究が,まだ発展途上
    • 当初は,ランダムな行列構成が良いと考えられてきた
    • 研究の進展に伴い,数学的構成法の利点が明らかに
      • 符号化等を容易にする構造の確保
      • エラーフロアの影響低減
slide34
LDPC符号と標準化

ターボ符号に比べると,まだこれから

  • 10GBASE-T (IEEE802.3an)
  • 無線LAN (IEEE 802.11n)
  • モバイル WiMAX (IEEE 802.16e)
  • デジタル衛星放送規格 DVB-S2
slide35
本日のまとめ
  • 巡回符号
    • 線形符号の特殊なクラス
    • 割り算回路(シフトレジスタ)を使った実装が可能
  • シャノンの通信路符号化定理
  • 次世代型の誤り訂正符号
    • ターボ符号
    • LDPC符号
slide36
練習問題
  • n = 7, k = 4, p = 7 – 4 = 3 とし,巡回符号を構成する.
    • G(x) = x3 + x2 + 1 が生成多項式に使えることを確かめよ
    • 0110 を符号化せよ
    • 0001100 は正しい符号語か,判定せよ
