Presentation Transcript

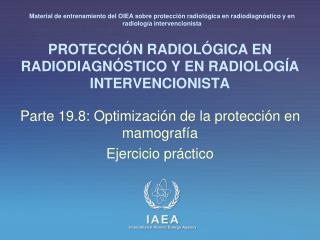

protecci n radiol gica en radiodiagn stico y en radiolog a intervencionista

Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

PROTECCIÓN RADIOLÓGICA EN RADIODIAGNÓSTICO Y EN RADIOLOGÍA INTERVENCIONISTA

Parte 19.8: Optimización de la protección en mamografía

Ejercicio práctico

perspectiva general objetivos
Perspectiva general / Objetivos
  • Poder aplicar un protocolo de control de calidad al equipamiento de mamografía
  • Hacer la densitometría de una película
  • Interpretación de resultados
parte 19 8 optimizaci n de la protecci n en mamograf a

Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

Parte 19.8: Optimización de la protección en mamografía

Evaluación de la procesadora

sensitometr a 1
Sensitometría (1)
  • Usar un sensitómetro para exponer una película a la luz e insertar el lado expuesto en la procesadora
  • Antes de medir las densidades ópticas de la cuña de escalones, puede hacerse una comparación visual con una tira de referencia para descartar un fallo en el procedimiento, como una exposición con un color de luz diferente o la exposición del lado de la base en vez del de la emulsión
sensitometr a 2
Sensitometría (2)
  • A partir de la curva característica (gráfica de densidad óptica medida frente a la exposición mediante la luz) pueden deducirse los valores de base y velo, densidad máxima, velocidad y gradiente medio
tira sensitom trica

11

12

13

16

17

18

20

21

10

14

15

19

1

2

3

4

5

6

7

8

9

Tira sensitométrica

Método de exponer una película mediante un sensitómetro y evaluar su respuesta a la exposición y al revelado

curva caracter stica de una pel cula radiogr fica

Densidad

óptica (OD)

Saturación

D1

Margen de densidades

no evaluable

visualmente

 = (D2 -D1) / (log E2 - log E1)

 de la película: gradiente de la porción de línea recta de la curva característica

D2

Rango normal

de exposiciones

Base

+ velo

Log Exposición (mR)

E1

E2

Curva característica de una película radiográfica
par metros en la sensitometr a de la pel cula
Parámetros en la sensitometría de la película
  • Base + velo: densidad óptica de una película por la densidad de su base más cualquier acción del revelador sobre la emulsión no expuesta radiográficamente
  • Sensibilidad (velocidad):recíproca del valor de la exposición necesaria para conseguir una densidad óptica neta en la película de 1.0
  • Gamma (contraste): gradiente de la porción de línea recta de la curva característica
  • Latitud: inclinación de una curva característica, que determina el intervalo de exposiciones que pueden transformarse en un intervalo de densidades ópticas no evaluables visualmente
