protecci n radiol gica en radiodiagn stico y en radiolog a intervencionista

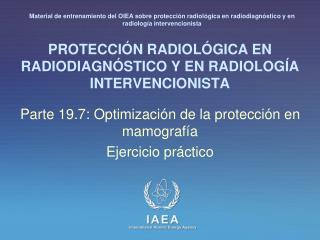

Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

PROTECCIÓN RADIOLÓGICA EN RADIODIAGNÓSTICO Y EN RADIOLOGÍA INTERVENCIONISTA

Parte 19.7: Optimización de la protección en mamografía

Ejercicio práctico

perspectiva general objetivos
Perspectiva general / Objetivos
  • Poder aplicar un protocolo de control de calidad al equipamiento de mamografía
  • Determinar la resolución espacial (pl/mm) en direcciones paralela y perpendicular al eje del tubo
  • Es una evaluación del sistema en su conjunto (borrosidad debida al tamaño del foco combinada con la de pantalla/película)
parte 19 7 optimizaci n de la protecci n en mamograf a

Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

Parte 19.7: Optimización de la protección en mamografía

Evaluación de la calidad de imagen con maniquí

calidad de imagen resoluci n espacial
Calidad de imagen – resolución espacial
  • La resolución espacial puede medirse adecuadamente obteniendo imágenes de dos patrones de barras de resolución, de hasta 20 pares de líneas/mm cada uno
  • Se colocan entre las placas de PMMA, y se mide la resolución en el tejido, o encima de las placas de PMMA con un espesor total de 45 mm, y se mide la resolución en el caso más desfavorable
calidad de imagen resoluci n espacial1
Calidad de imagen – resolución espacial
  • Grafiar los patrones en el punto de referencia en paralelo y en perpendicular al eje del tubo y medir las resoluciones
  • Nota: La resolución medida a diferentes alturas entre 25 y 50 mm desde la mesa no difiere mucho, puesto que la borrosidad geométrica es en gran parte compensada por la magnificación, para tamaños pequeños de mancha focal
calidad de imagen resoluci n espacial5
Calidad de imagen – resolución espacial
  • La distancia desde el borde de la pared del tórax es crítica, pero la posición paralela del lado del tórax no es crítica dentro de un margen de ± 5 cm desde el punto de referencia
  • La resolución es peor en general en paralelo al eje del tubo, debido a la forma asimétrica de la mancha focal
