protecci n radiol gica en radiodiagn stico y en radiolog a intervencionista

Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

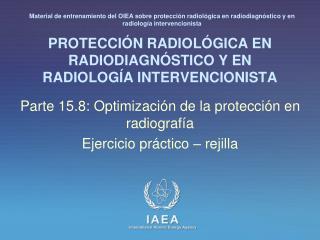

PROTECCIÓN RADIOLÓGICA EN RADIODIAGNÓSTICO Y EN RADIOLOGÍA INTERVENCIONISTA

Parte 15.8: Optimización de la protección en radiografía

Ejercicio práctico – rejilla

perspectiva general objetivos
Perspectiva general / Objetivos
  • Materia objeto: control de calidad de un sistema de radiografía general
  • Procedimiento paso a paso a seguir para evaluar el comportamiento de la rejilla
  • Interpretación de resultados
parte 15 8 optimizaci n de la protecci n en radiograf a

Material de entrenamiento del OIEA sobre protección radiológica en radiodiagnóstico y en radiología intervencionista

Parte 15.8: Optimización de la protección en radiografía

Rejilla (factor del sistema, homogeneidad)

cu l es el m nimo equipamiento necesario
¿Cuál es el mínimo equipamiento necesario?
  • Dosímetro
  • PMMA en bloques (20 cm de espesor)
  • Densitómetro
rejilla antidifusora factor del sistema de rejilla i
Rejilla antidifusora – factor del sistema de rejilla (I)
  • El factor del sistema de rejilla puede medirse con un dosímetro
  • Producir dos imágenes, una con y otra sin el sistema de rejilla
  • Usar el control de exposición manual para obtener imágenes de alrededor de una unidad de densidad óptica
rejilla antidifusora factor del sistema de rejilla ii
Rejilla antidifusora – factor del sistema de rejilla (II)

La primera se hace con el chasis en la bandeja del bucky (con sistema de rejilla) y el PMMA encima de la mesa, y la segunda con el chasis encima de la mesa (sin sistema de rejilla) y el PMMA encima del chasis

rejilla antidifusora factor del sistema de rejilla iii
Rejilla antidifusora – factor del sistema de rejilla (III)

El factor del sistema de rejilla se calcula dividiendo las exposiciones,corregidas por la ley del inverso del cuadrado y las diferencias de densidad óptica

imagen de la rejilla
Imagen de la rejilla
  • Para evaluar la homogeneidad de la rejilla en caso de sospechas de daño o buscando el origen de artefactos, podría obtenerse la imagen mediante exposición automática del bucky en la posición más baja del selector del AEC, sin ningún PMMA añadido
  • Esto da en general una buena imagen de las líneas de la rejilla
