Le tissu nodal (1). La contraction du cœur est déclenchée par un courant électrique qui parcourt régulièrement le cœur des oreillettes vers les ventricules Le tissu nodal génère et conduit ce courant électrique, assurant la synchronisation de l ’activité cardiaque
E N D
Le tissu nodal (1) • La contraction du cœur est déclenchée par un courant électrique qui parcourt régulièrement le cœur des oreillettes vers les ventricules • Le tissu nodal génère et conduit ce courant électrique, assurant la synchronisation de l ’activité cardiaque • L ’influx électrique naît du toit de l ’oreillette droite,près de la veine cave supérieure,au niveau du nœud sinusal • Traverse les oreillettes en 1/10ème de seconde • Est freiné entre les oreillettes et les ventricules par la traversée du nœud auriculo-ventriculaire (ce qui assure le décalage nécessaire entre la contraction des oreillettes et celle des ventricules) • Traverse les 2 ventricules de façon synchrone grâce à un « câblage » électrique, le faisceau de His et ses branches JF Lefort
Le tissu nodal (2) • Toute cellule vivante est polarisée, c ’est à dire qu ’elle maintient une différence de charge électrique entre son intérieur et le milieu extérieur. La polarisation s ’explique par une différence de concentration ionique, en particulier ions sodium, potassium et calcium. • Une décharge électrique d ’intensité suffisante peut inverser cette polarité, en faisant pénétrer des ions sodium et calcium dans la cellule. • La pénétration d’ions calcium déclenche la contraction des fibres musculaires cardiaques JF Lefort
Le tissu nodal (3) • L’une des particularités du tissu nodal est l’automatisme, qui est la capacité d’autodéclencher cette activité • Ce mécanisme revient pour le cœur à s ’envoyer à lui même une décharge électrique à fréquence régulière expliquant l ’automatisme et l’autonomie cardiaque • Autre capacité du tissus nodal, celle de conduire l’électricité cardiaque à grande vitesse, synchronisant la contraction cardiaque (chef d’orchestre). • Seul le nœud auriculo-ventriculaire conduit lentement, assurant le décalage nécessaire entre la contraction des oreillettes et celle des ventricules, rôle freinateur. JF Lefort
ÉlectrocardiogrammeECG (1) • La contraction du muscle cardiaque est la somme de la contraction de chacune des cellules cardiaques. • Cette contraction est déclenchée par un courant électrique. Sa synchronisation est assurée par le tissu nodal • L ’électrocardiogramme enregistre cette activité à l ’aide d ’électrodes, qui permettent comme des fenêtres de « voir » le cœur sous différents angles. JF Lefort

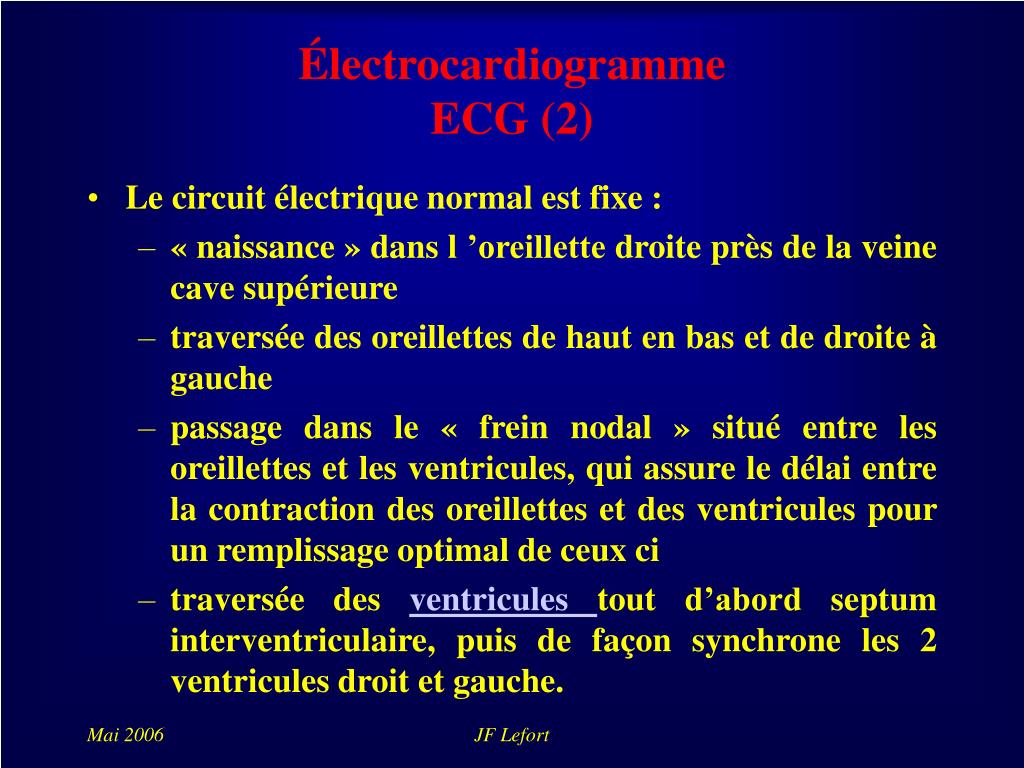

ÉlectrocardiogrammeECG (2) • Le circuit électrique normal est fixe : • « naissance » dans l ’oreillette droite près de la veine cave supérieure • traversée des oreillettes de haut en bas et de droite à gauche • passage dans le « frein nodal » situé entre les oreillettes et les ventricules, qui assure le délai entre la contraction des oreillettes et des ventricules pour un remplissage optimal de ceux ci • traversée des ventricules tout d’abord septum interventriculaire, puis de façon synchrone les 2 ventricules droit et gauche. JF Lefort

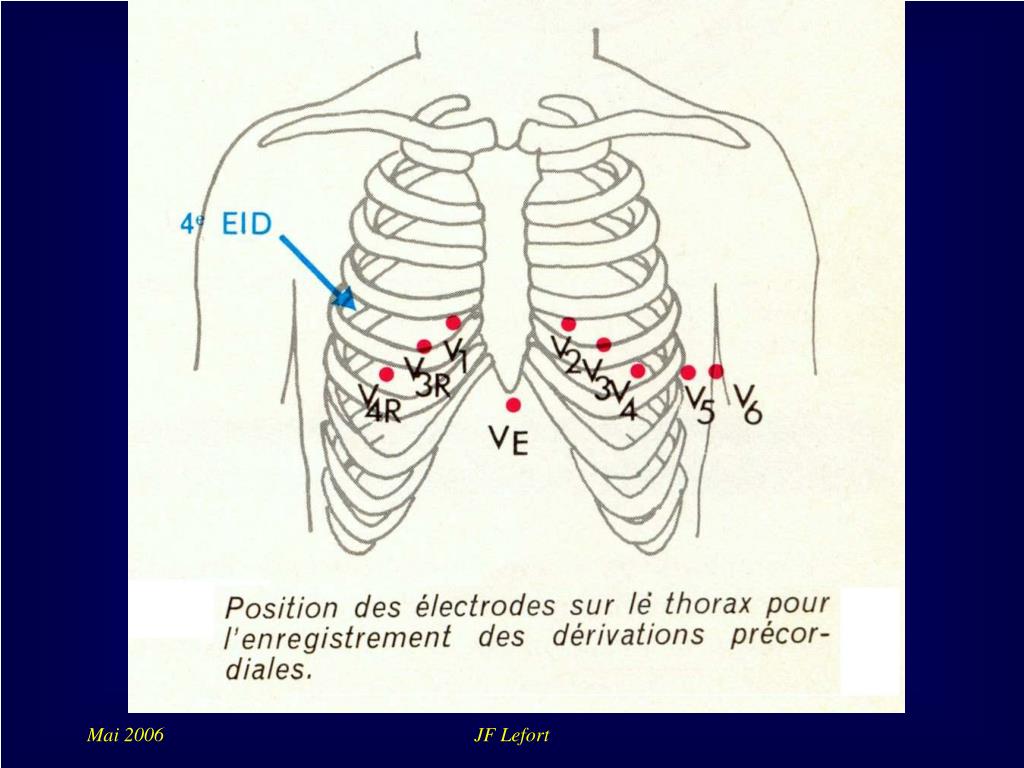

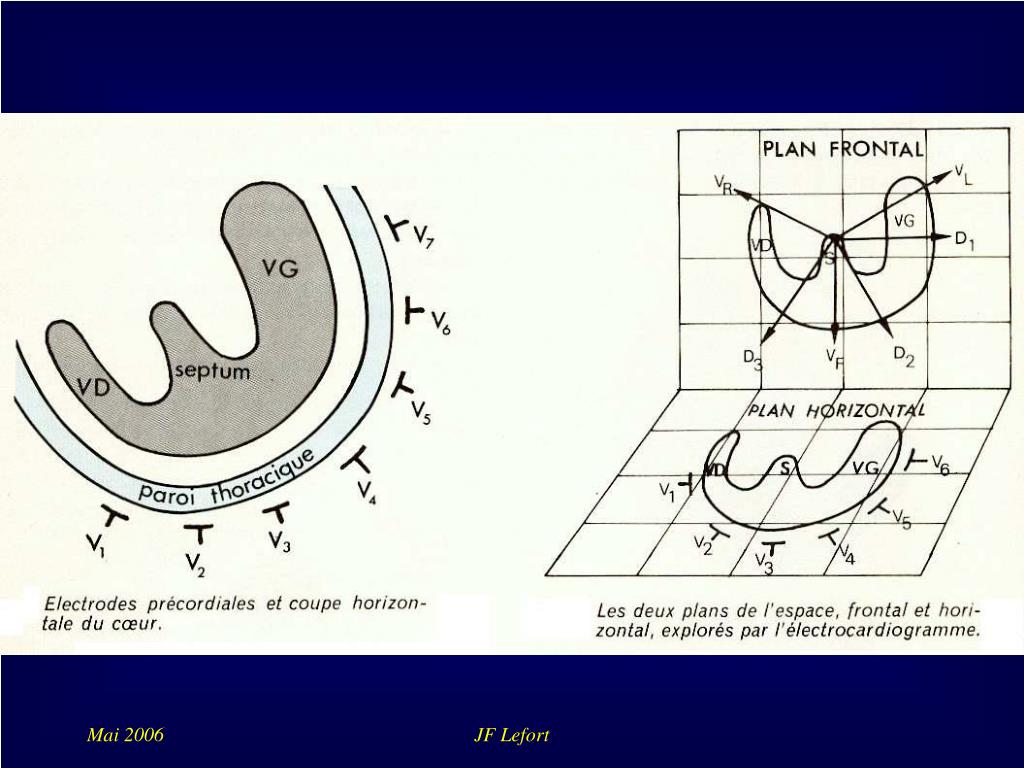

ÉlectrocardiogrammeECG (4) • L ’ECG habituel nécessite 10 électrodes et permet l ’enregistrement de 12 dérivations. • Une électrode sur chacun des membres • 6 électrodes sur le thorax • 12 dérivations • 6 « standards » ou périphériques • 3 bipolaires : D1 = bd=>bg, D2 = bd=> jg, D3 = bg=>jg • 3 monopolaires : Vr = bd, Vl = bg, Vf = jg • 6 « précordiales » de V1 à V6 JF Lefort
ÉlectrocardiogrammeECG (5) • Enregistrement sur du papier millimétré, avec un défilement du papier à une vitesse de 25 mm/s • ==> 1 petit carreau = un millimètre = 1/25ième de seconde = 4/100 • ==> 1 grand carreau = 5 millimètres = 5/25ième de seconde = 20/100 • Amplitude d ’étalonnage 1 cm = 1 millivolt JF Lefort

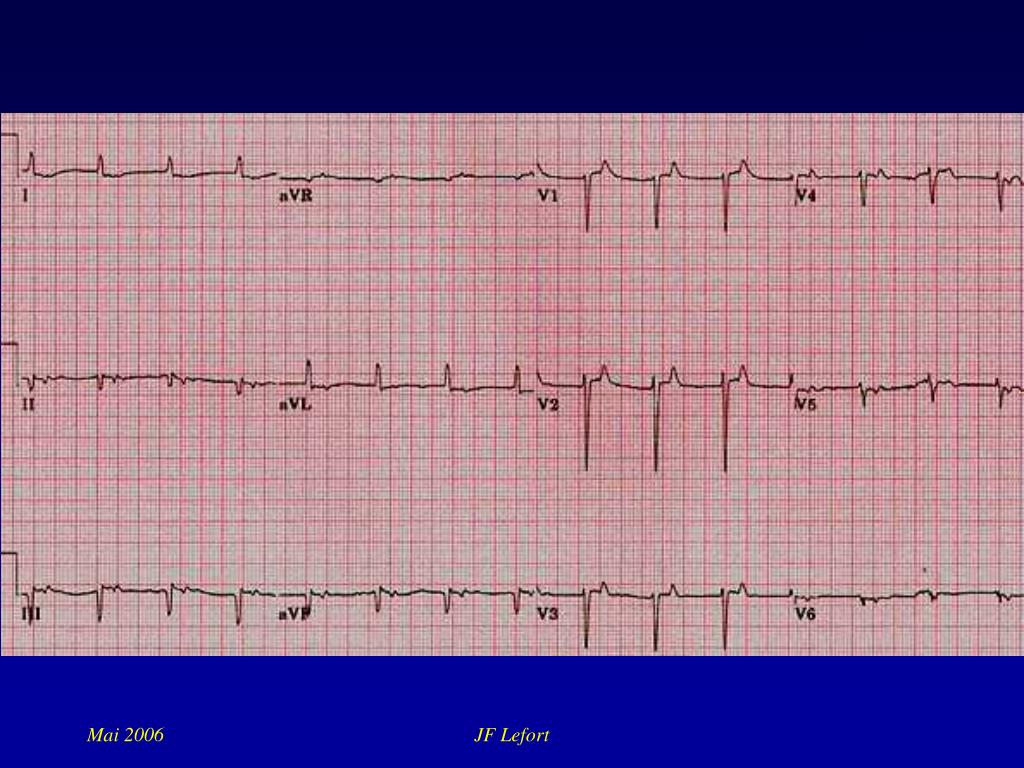

ÉlectrocardiogrammeECG (6) • L ’ECG visualise des « ondes » correspondant soit à la dépolarisation, soit à la repolarisation du muscle cardiaque • On distingue donc 3 ondes, par ordre chronologique • Onde P = dépolarisation des oreillettes • Onde QRS = dépolarisation des ventricules • Onde T = repolarisation des ventricules • Ces ondes sont séparées par des périodes de repos avec retour à la ligne »isoélectrique » ( = ligne du 0 mv) JF Lefort

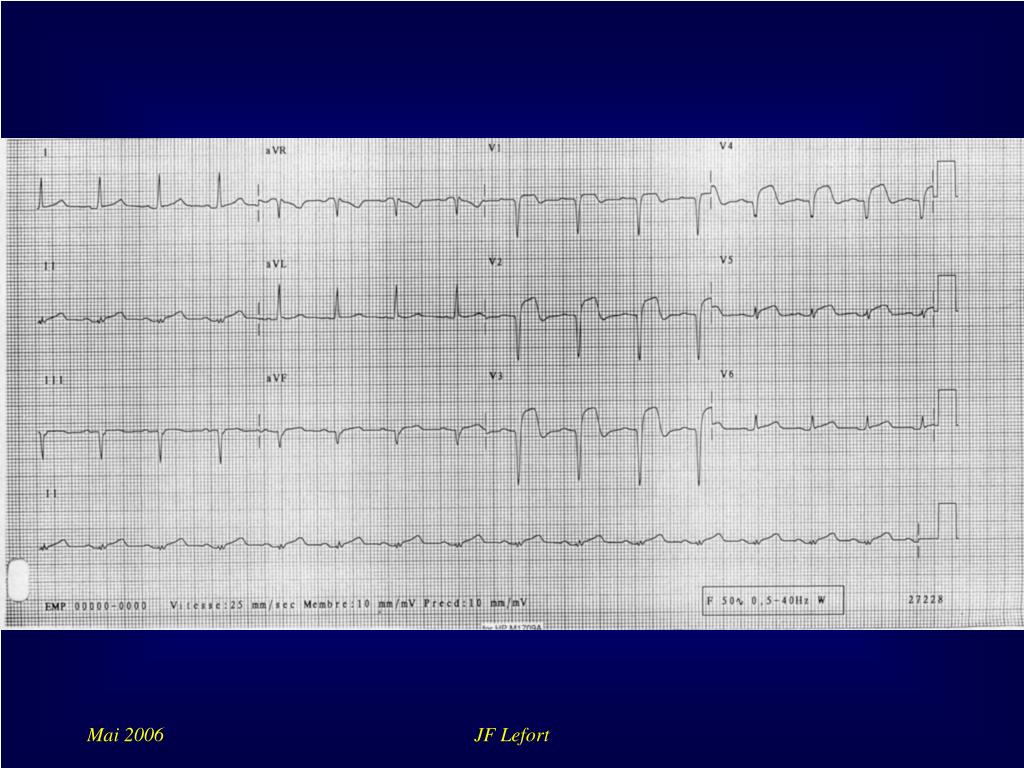

ÉlectrocardiogrammeECG (7) • L ’ECG permet d ’analyser: • l ’existence, la morphologie, et la durée de chaque onde • La durée les séparant • la fréquence cardiaque • Anomalies possibles • anomalies de morphologie P, QRS, T • troubles du rythme • troubles de la conduction JF Lefort

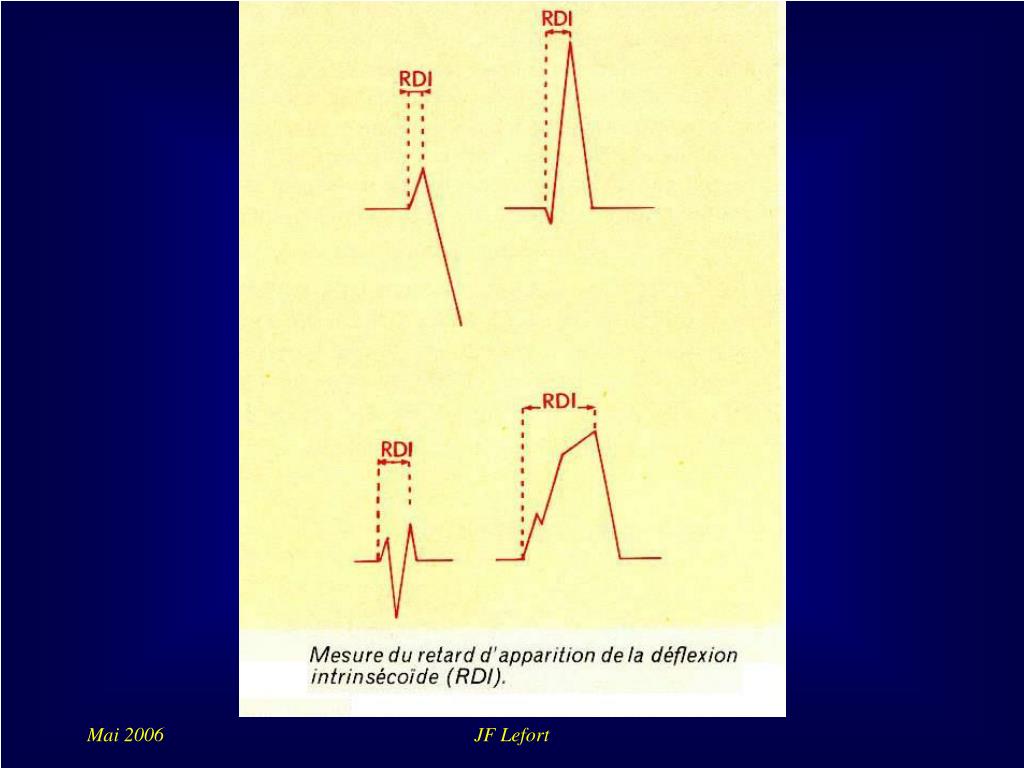

ÉlectrocardiogrammeECG (8) • Proposition de schéma d ’analyse • repérer un QRS • vérifier qu ’ils sont identiques les uns aux autres • mesurer la fréquence cardiaque (300,150,100,75,60,50) • rechercher une onde P devant chaque QRS • mesurer l ’espace PR • analyser la morphologie de QRS • repérer et analyser l ’onde T et l ’espace QT JF Lefort

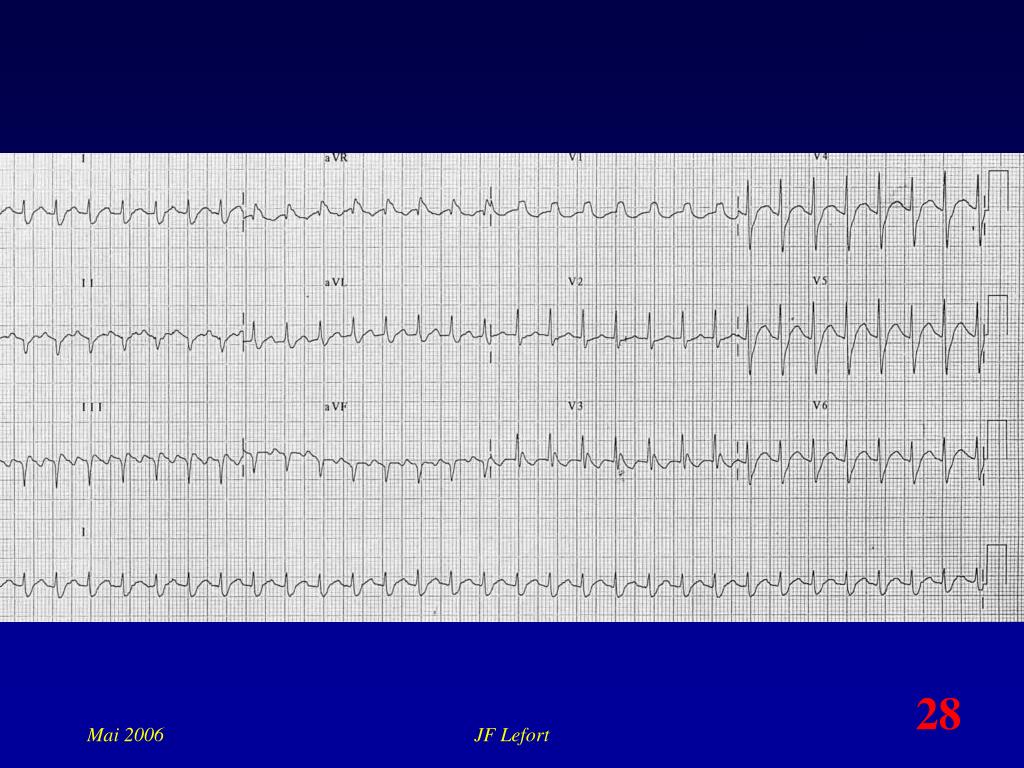

28 JF Lefort
