Calcolo di una biella veloce

Calcolo di una biella veloce. Dimensionamento di massima a carico di punta con  = 15-20 al p.m.s. Verifica al carico di punta con il metodo di Rankine al p.m.s. Calcolo di una biella veloce. Analisi della verifica al carico di punta.

warner
Download Presentation

Calcolo di una biella veloce

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

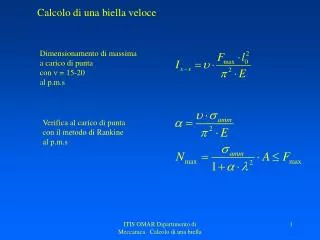

  1. Calcolo di una biella veloce Dimensionamento di massimaa carico di puntacon  = 15-20 al p.m.s Verifica al carico di punta con il metodo di Rankine al p.m.s ITIS OMAR Dipartimento di Meccanica Calcolo di una biella

  2. Calcolo di una biella veloce Analisi della verifica al carico di punta • 1) Nmax circa uguale a Fmax tutto OK Prosegure con la verifica al colpo di frusta • 2) Nmax << Fmax La sezione controllata NON è verificata. Occorre aumentare la sezione e effettuare una nuova verifica fino a ritrovarci al punto 1 • 3) Nmax >> Fmax La sezione è sicuramente verificata, ma potrebbe risultare sovradimensionata Ragioni di leggerezza potrebbero consigliare di ridurre la sezione e procedere ad una nuova verifica fino a ritrovarci al punto 1 ITIS OMAR Dipartimento di Meccanica Calcolo di una biella

  3. Calcolo di una biella veloce Verifica al colpo di frusta • Preliminarmente occorre schizzare la biella • La verifica viene condotta con la biella a 90° rispetto alla manovella • In questa posizione la pressione nel cilindro è circa 1/3 di quella presente allo scoppio al p.m.s. • La verifica consiste nel determinare • 1) la tensione di compressione • 2) la tensione di flessione indotta dalla massa accelerata ITIS OMAR Dipartimento di Meccanica Calcolo di una biella

  4. Calcolo di una biella veloce Verifica al colpo di frusta Determinazione della tensione di compressione f 0.6 l r F1  f l F F2 ITIS OMAR Dipartimento di Meccanica Calcolo di una biella

  5. Calcolo di una biella veloce Verifica al colpo di frusta Determinazione della tensione di flessione f 0.6 l r f l ITIS OMAR Dipartimento di Meccanica Calcolo di una biella

  6. Calcolo di una biella veloce Verifica al colpo di frusta Determinazione della tensione risultante ITIS OMAR Dipartimento di Meccanica Calcolo di una biella
