Приборы SPECTRO Analytical Instruments на службе охраны окружающей среды

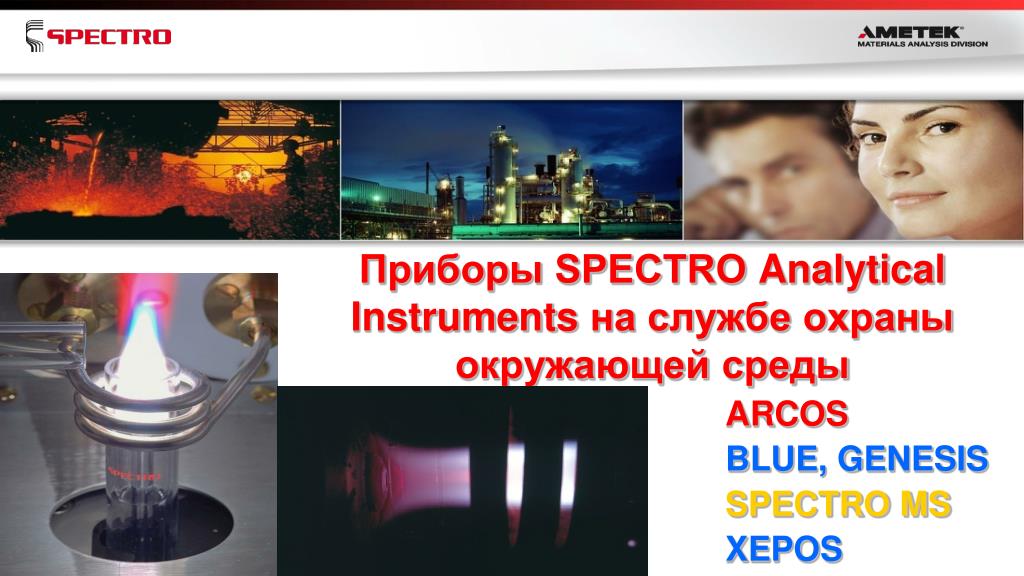

1. Приборы SPECTRO AnalyticalInstruments на службе охраны окружающей среды ARCOS BLUE, GENESIS SPECTRO MS XEPOS

2. SPECTRO Analytical Instruments • Образована в 1979 году тремя специалистами • Выпуск первого в мире мобильного спектрометра SPECTROTEST • За период существования компании SPECTRO во всем мире инсталлировано более 30 000 приборов • На территории России и стран СНГ работает около 2000 спектрометров.

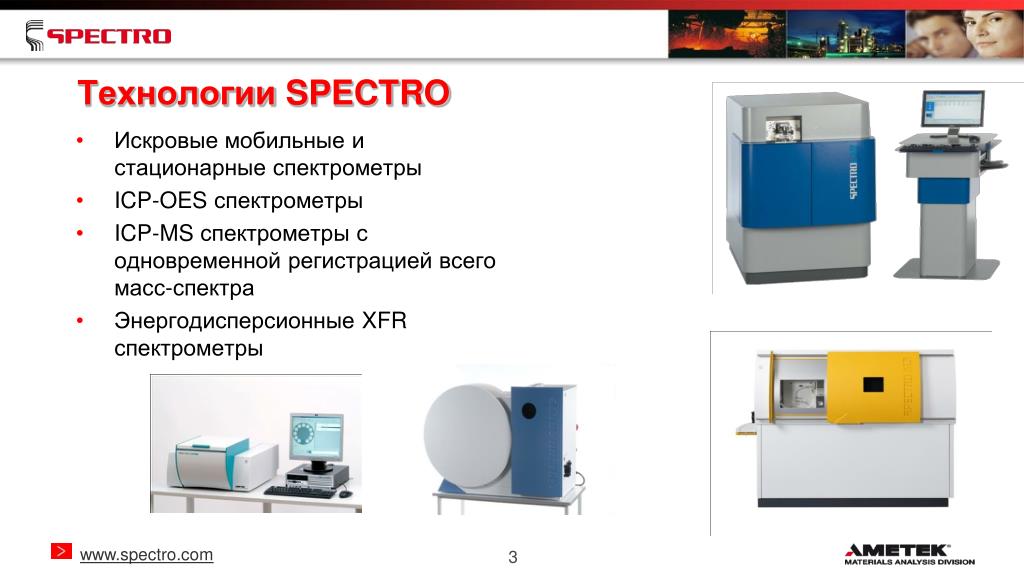

3. Технологии SPECTRO • Искровые мобильные и стационарные спектрометры • ICP-OES спектрометры • ICP-MS спектрометры с одновременной регистрацией всего масс-спектра • Энергодисперсионные XFR спектрометры

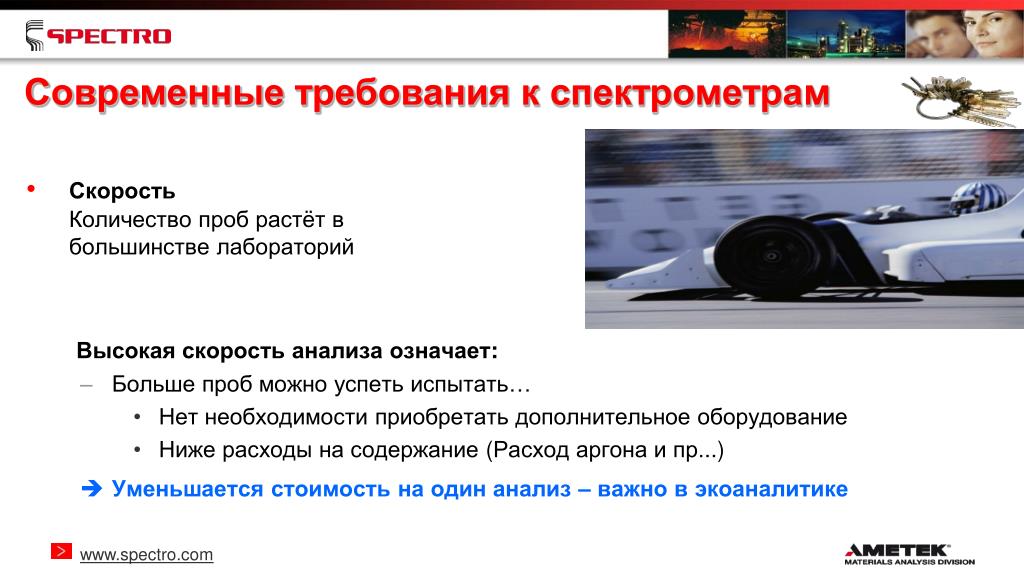

4. Современные требования к спектрометрам • СкоростьКоличество проб растёт в большинстве лабораторий Высокая скорость анализа означает: • Больше проб можно успеть испытать… • Нет необходимости приобретать дополнительное оборудование • Ниже расходы на содержание (Расход аргона и пр...) • Уменьшается стоимость на один анализ – важно в экоаналитике

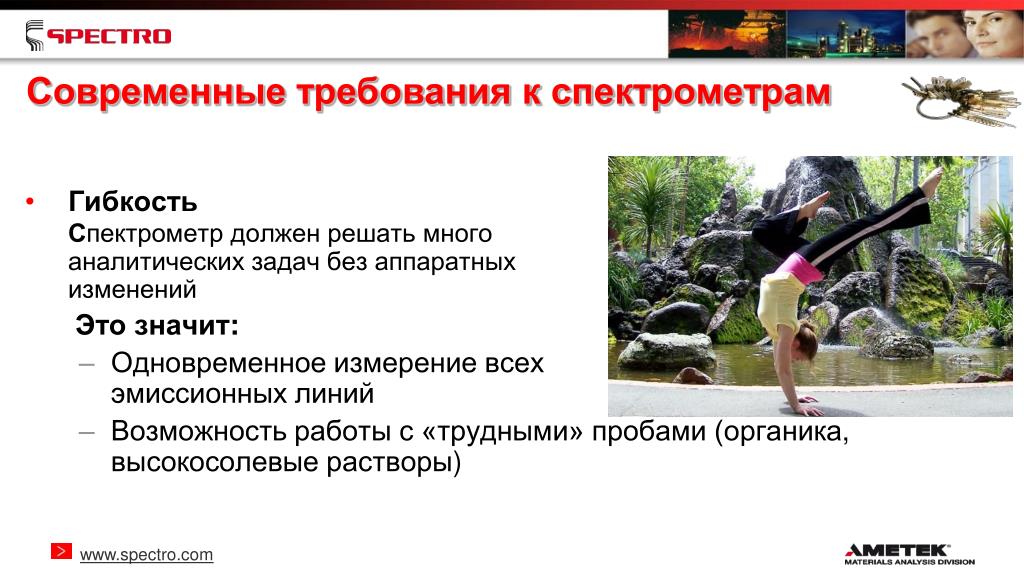

5. Современные требования к спектрометрам • ГибкостьСпектрометр должен решать много аналитических задач без аппаратных изменений Это значит: • Одновременное измерение всех эмиссионных линий • Возможность работы с «трудными» пробами (органика,высокосолевые растворы)

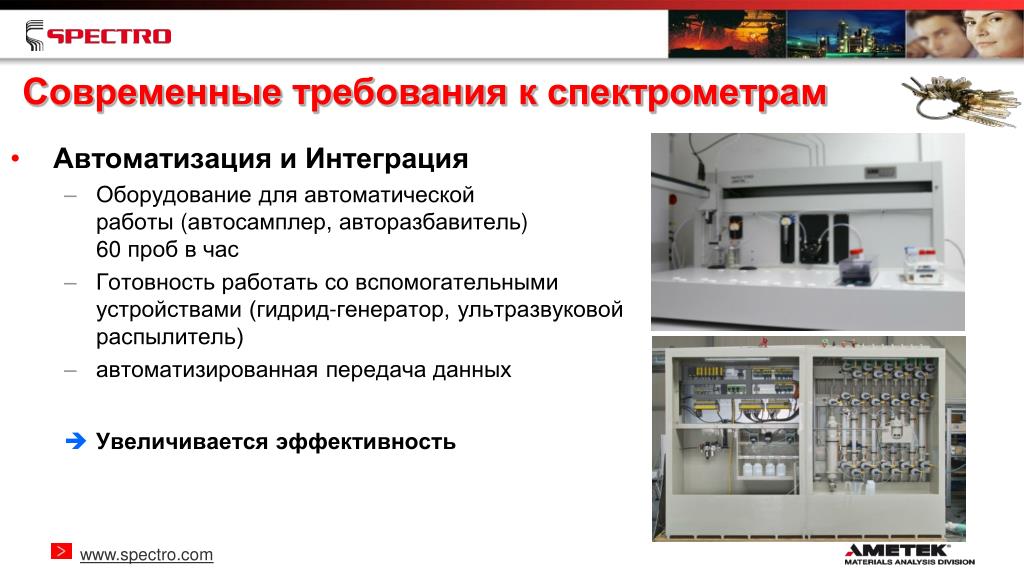

6. Современные требования к спектрометрам • Автоматизация и Интеграция • Оборудование для автоматическойработы (автосамплер, авторазбавитель)60 проб в час • Готовность работать со вспомогательными устройствами (гидрид-генератор, ультразвуковой распылитель) • автоматизированная передача данных • Увеличивается эффективность

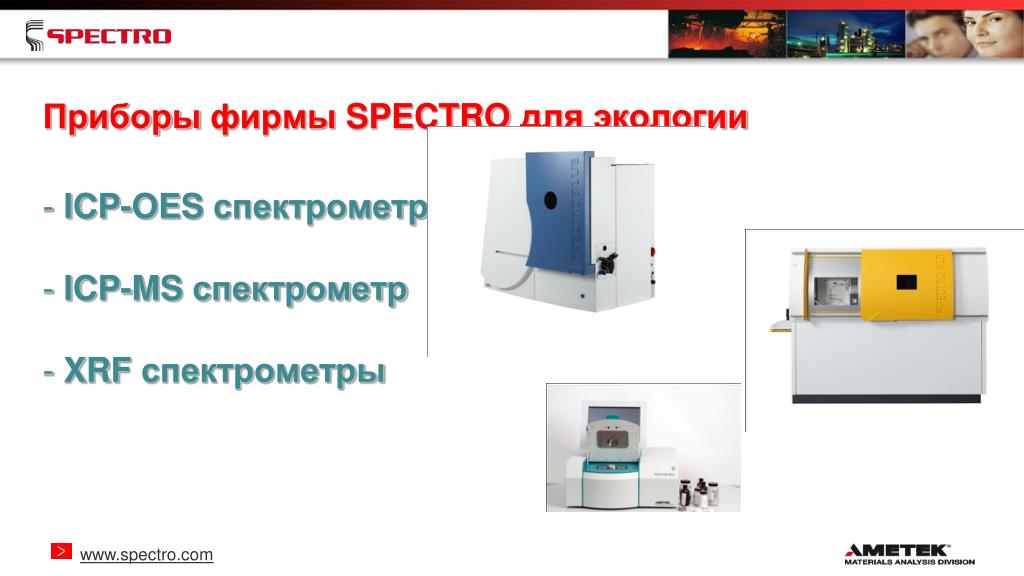

7. Приборыфирмы SPECTRO для экологии • ICP-OES спектрометры • ICP-MS спектрометр • XRF спектрометры

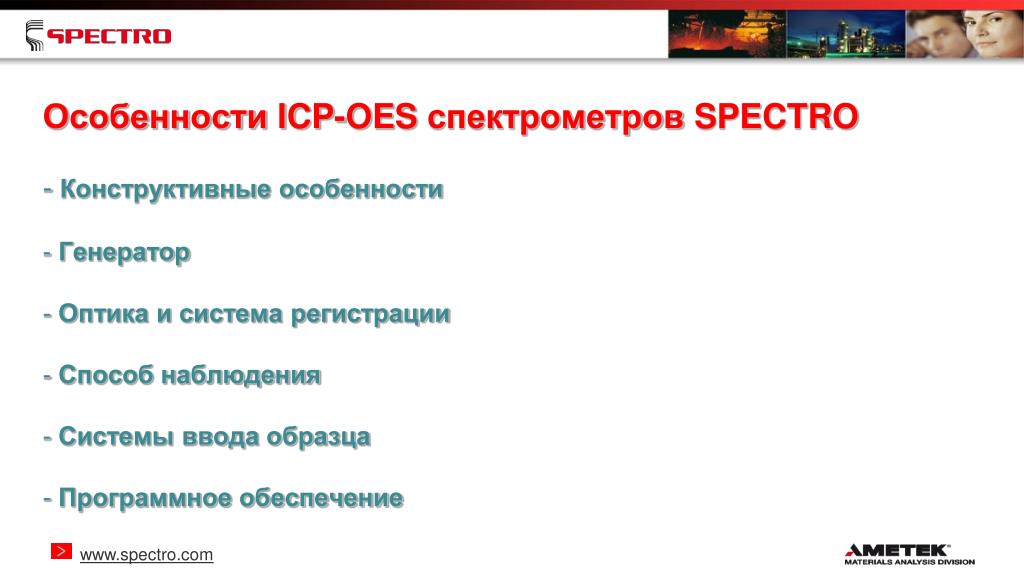

8. Особенности ICP-OES спектрометров SPECTRO • Конструктивные особенности • Генератор • Оптика и система регистрации • Способ наблюдения • Системы ввода образца • Программное обеспечение

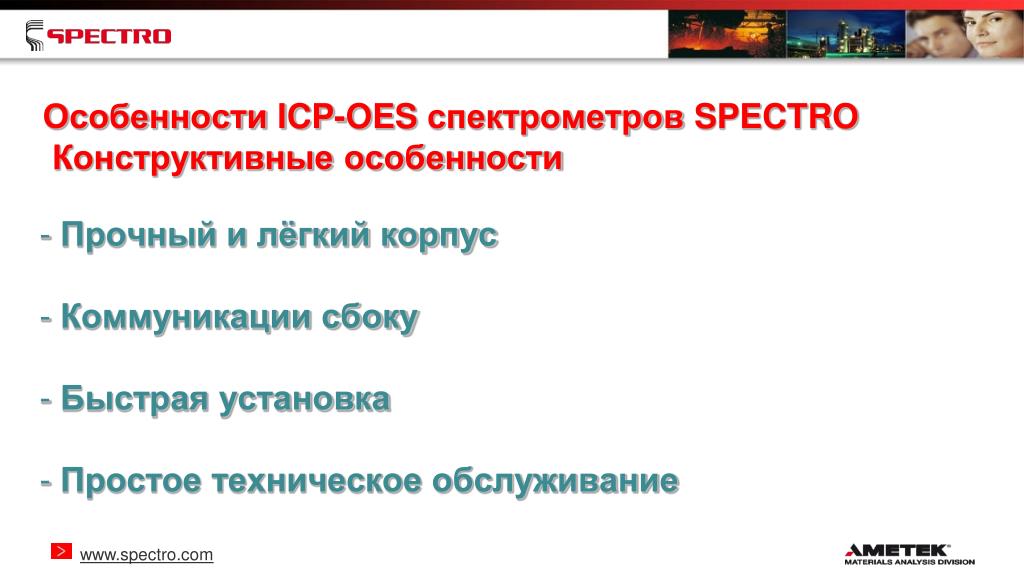

9. Особенности ICP-OES спектрометров SPECTRO Конструктивные особенности • Прочный и лёгкий корпус • Коммуникации сбоку • Быстрая установка • Простое техническое обслуживание

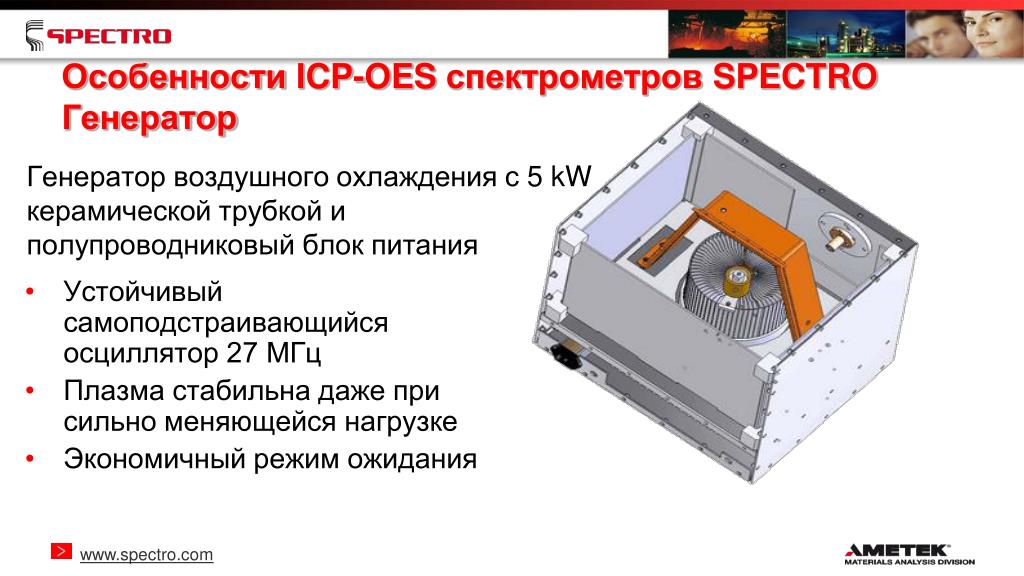

10. Генератор воздушного охлаждения с 5 kW керамической трубкой и полупроводниковый блок питания Устойчивый самоподстраивающийся осциллятор 27 МГц Плазма стабильна даже при сильно меняющейся нагрузке Экономичный режим ожидания Особенности ICP-OES спектрометров SPECTROГенератор

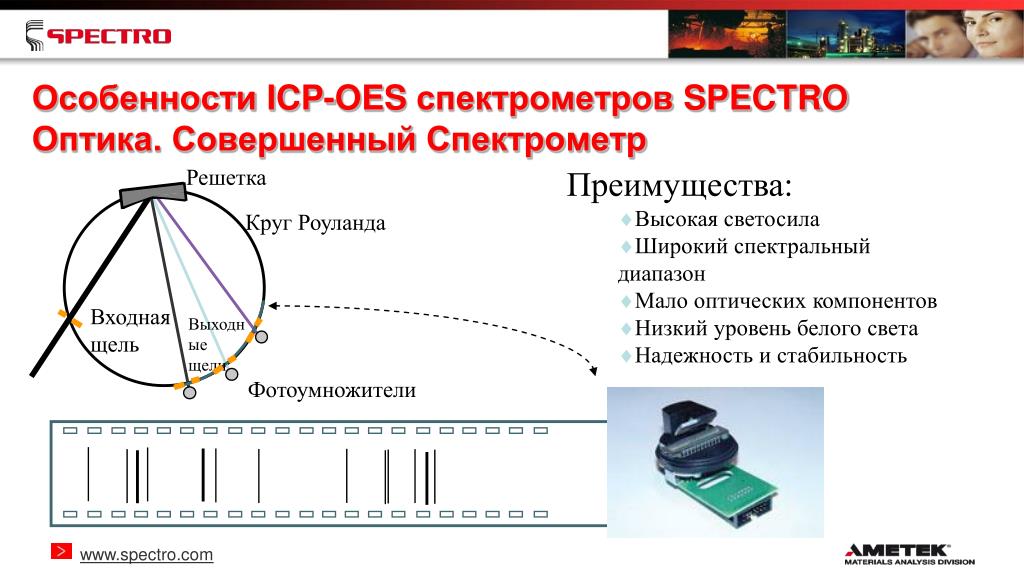

11. Решетка Круг Роуланда Входная щель Выходные щели Фотоумножители Особенности ICP-OES спектрометров SPECTROОптика. Совершенный Спектрометр • Преимущества: • Высокая светосила • Широкий спектральный диапазон • Мало оптических компонентов • Низкий уровень белого света • Надежность и стабильность

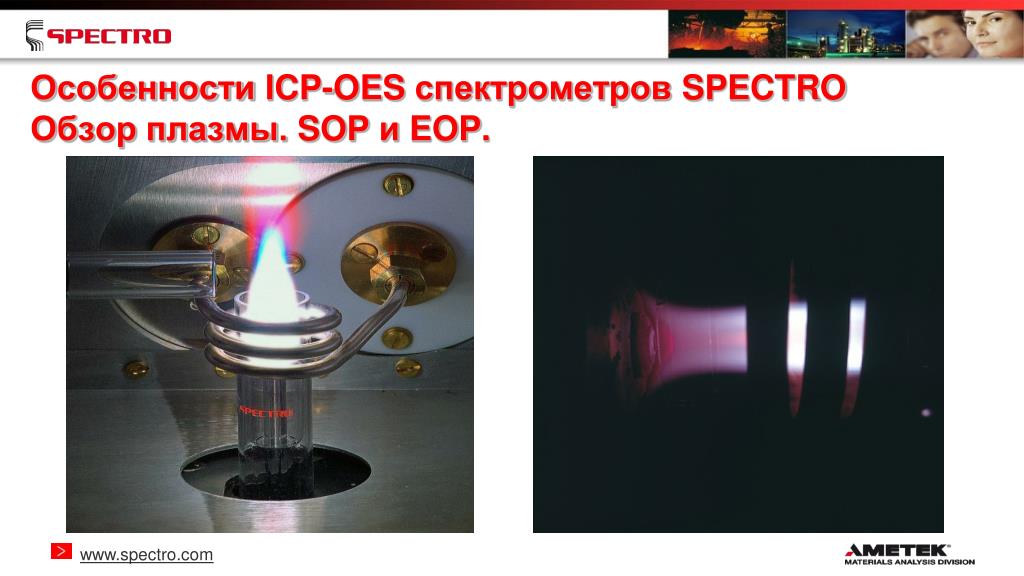

12. Особенности ICP-OES спектрометров SPECTROОбзор плазмы. SOP и EOP.

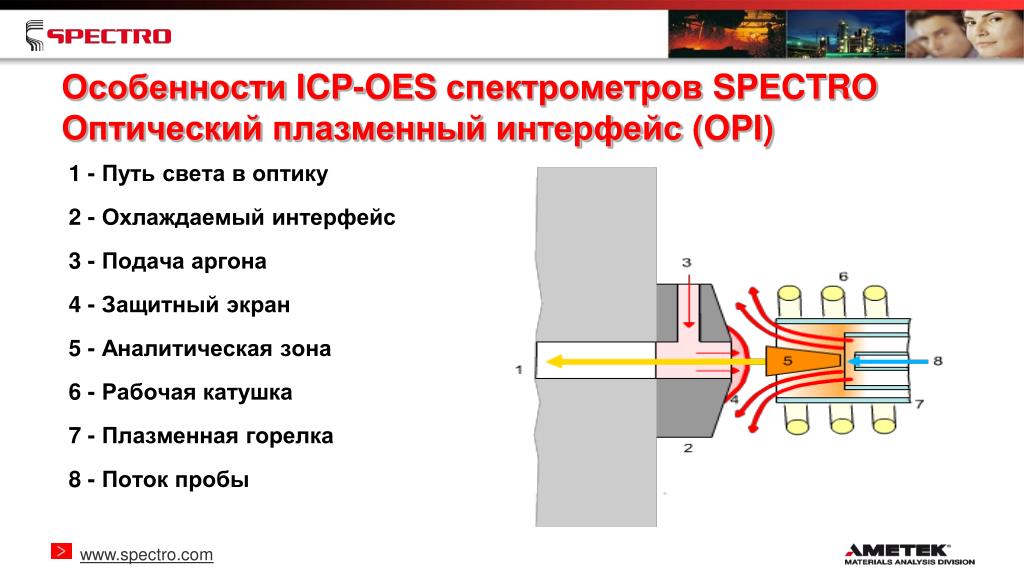

13. 1 - Путь света в оптику 2 - Охлаждаемый интерфейс 3 -Подача аргона 4 -Защитный экран 5 -Аналитическая зона 6 -Рабочая катушка 7 -Плазменная горелка 8 -Поток пробы Особенности ICP-OES спектрометров SPECTROОптический плазменный интерфейс (OPI)

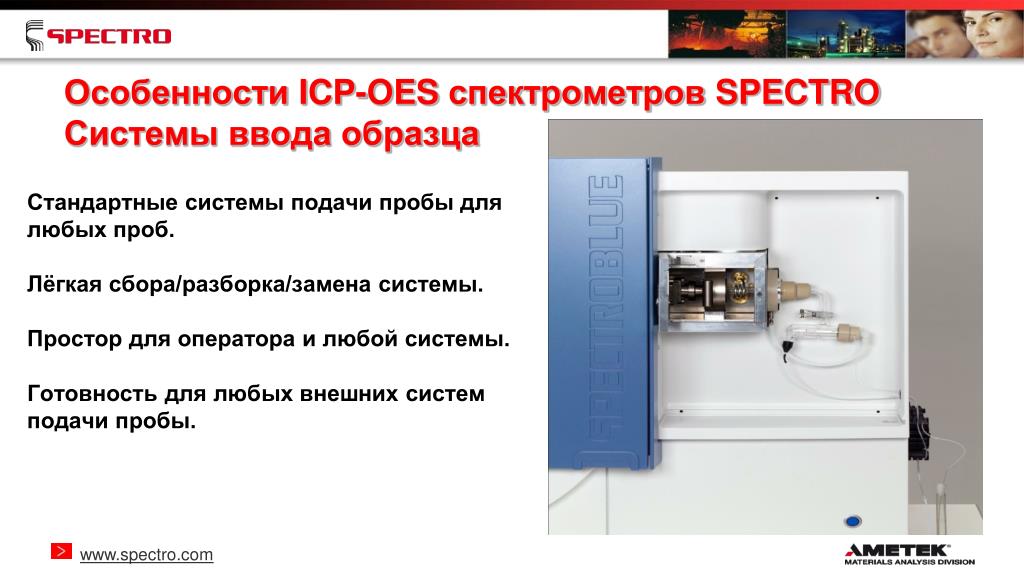

14. Стандартные системы подачи пробы для любых проб. Лёгкая сбора/разборка/замена системы. Простор для оператора и любой системы. Готовность для любых внешних систем подачи пробы. Особенности ICP-OES спектрометров SPECTROСистемы ввода образца

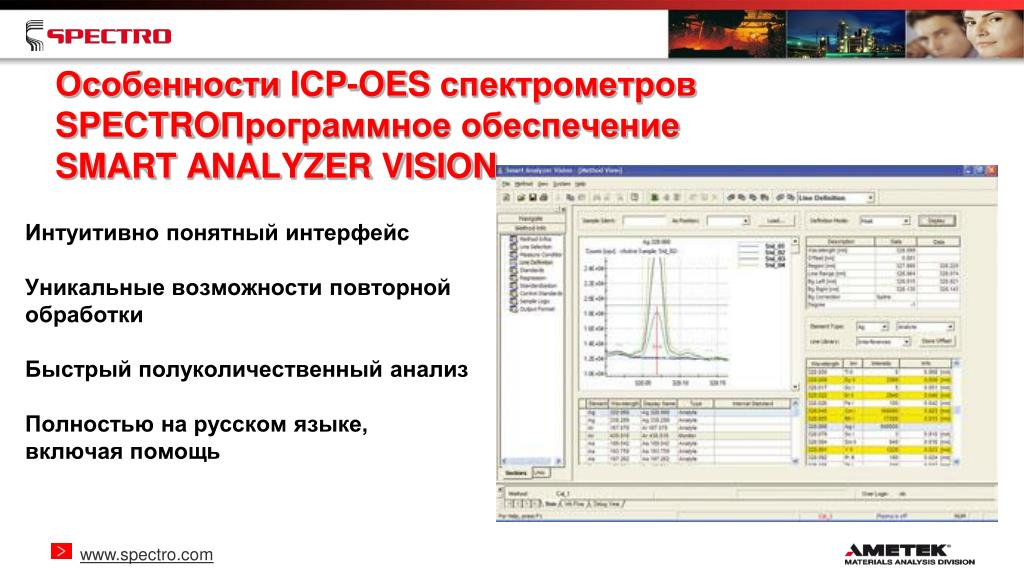

15. Интуитивно понятный интерфейс Уникальные возможности повторной обработки Быстрый полуколичественный анализ Полностью на русском языке, включая помощь Особенности ICP-OES спектрометров SPECTROПрограммное обеспечениеSMART ANALYZER VISION

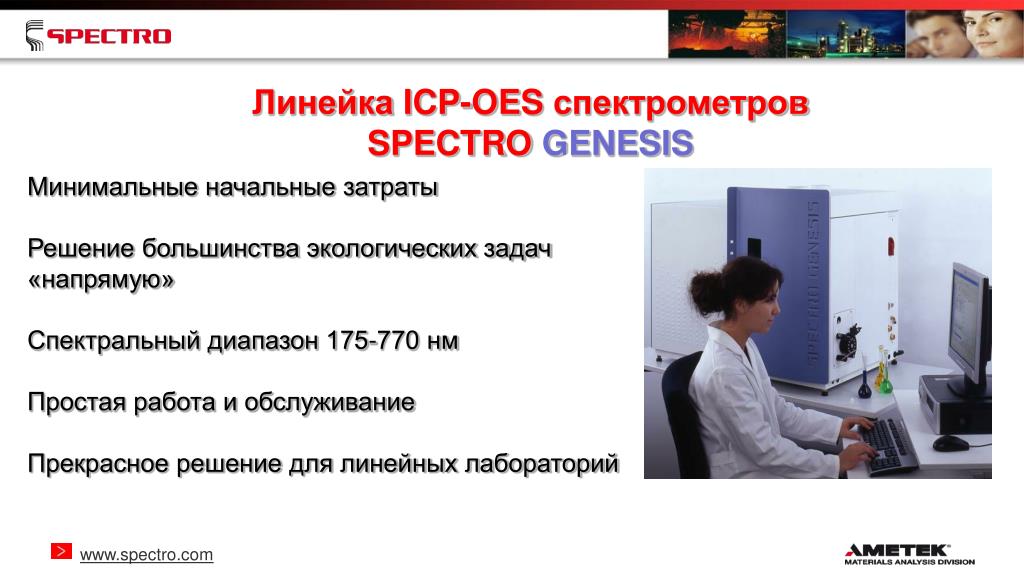

16. Линейка ICP-OES спектрометров SPECTROGENESIS Минимальные начальные затраты Решение большинства экологических задач «напрямую» Спектральный диапазон 175-770 нм Простая работа и обслуживание Прекрасное решение для линейных лабораторий

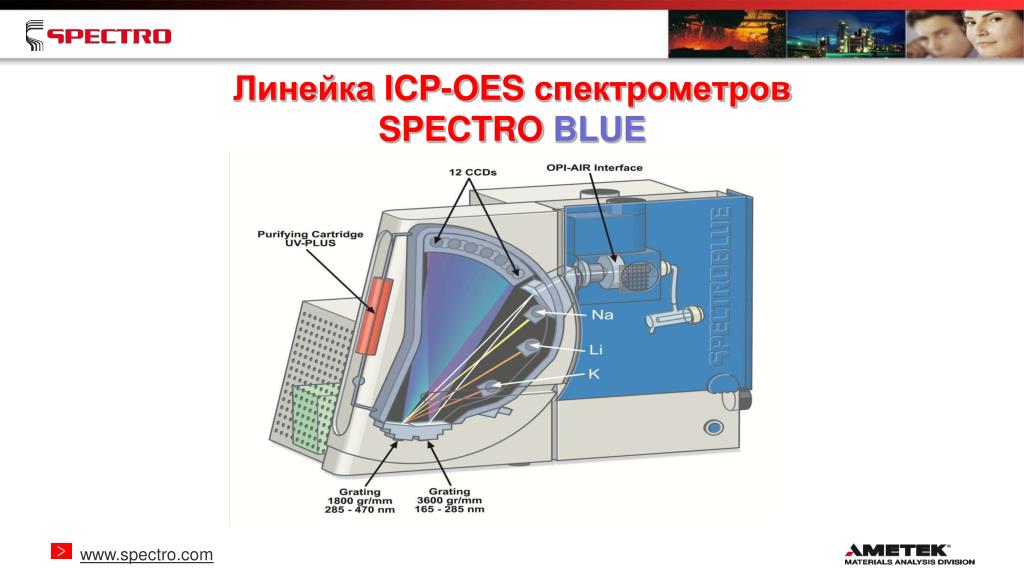

17. Линейка ICP-OES спектрометров SPECTROBLUE

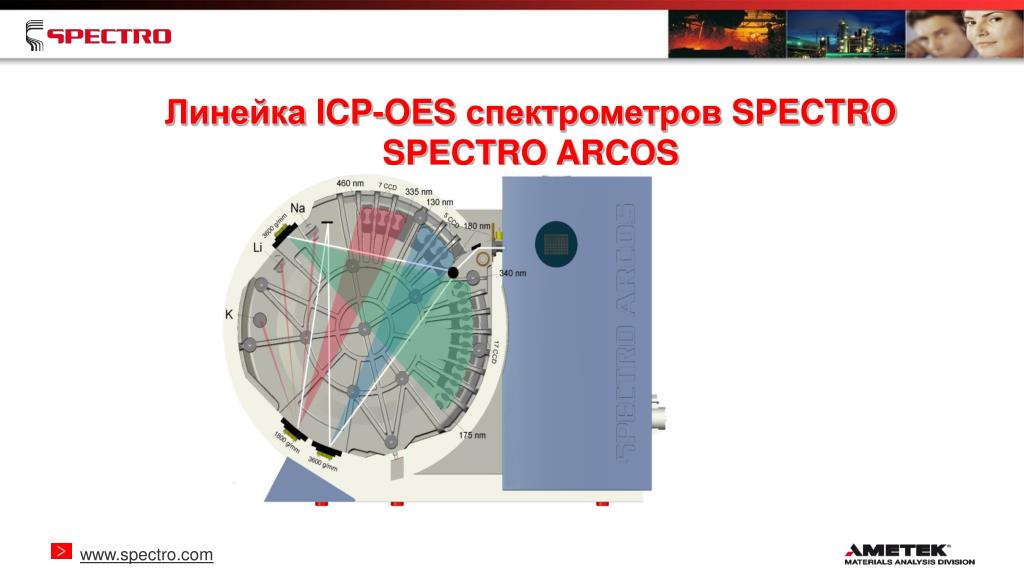

18. Линейка ICP-OES спектрометров SPECTRO SPECTRO ARCOS

19. Представляем SPECTRO MS

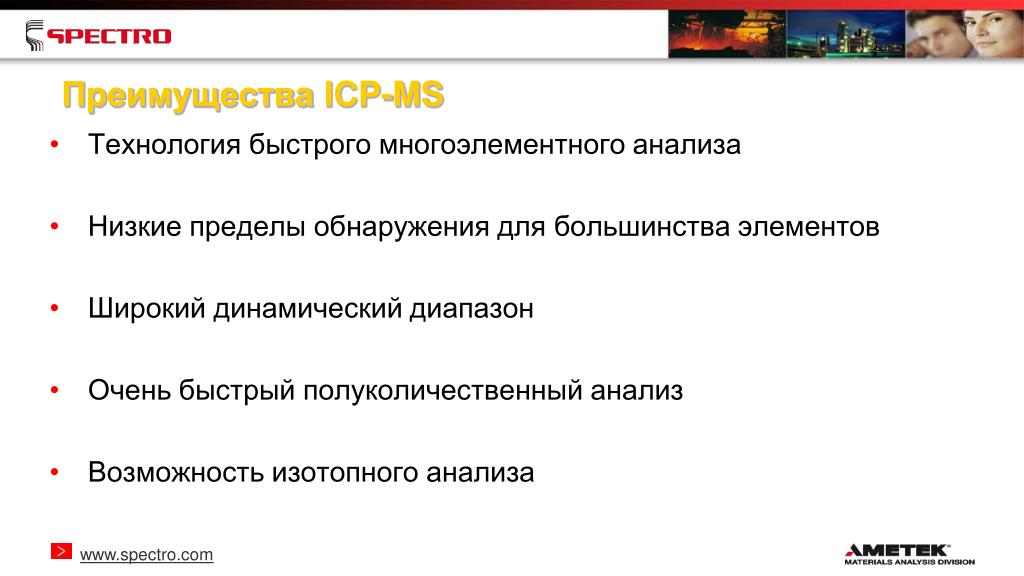

20. Преимущества ICP-MS • Технология быстрого многоэлементного анализа • Низкие пределы обнаружения для большинства элементов • Широкий динамический диапазон • Очень быстрый полуколичественный анализ • Возможность изотопного анализа

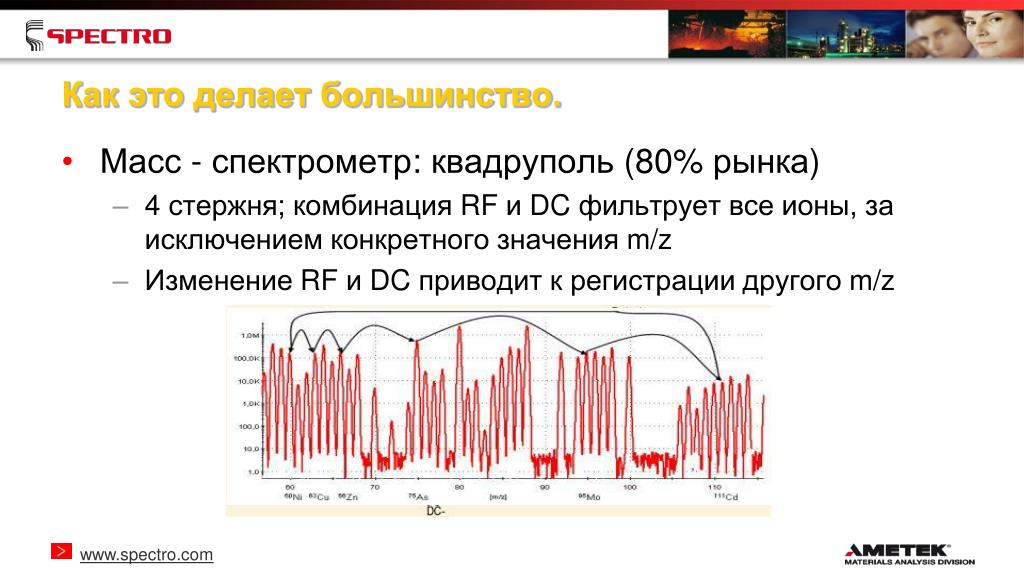

21. Как это делает большинство. • Масс - спектрометр: квадруполь (80% рынка) • 4 стержня;комбинация RF и DC фильтрует все ионы, за исключением конкретного значения m/z • Изменение RF и DC приводит к регистрации другого m/z

22. И сейчас: Как мы это делаем в нашем новом SPECTRO MS?

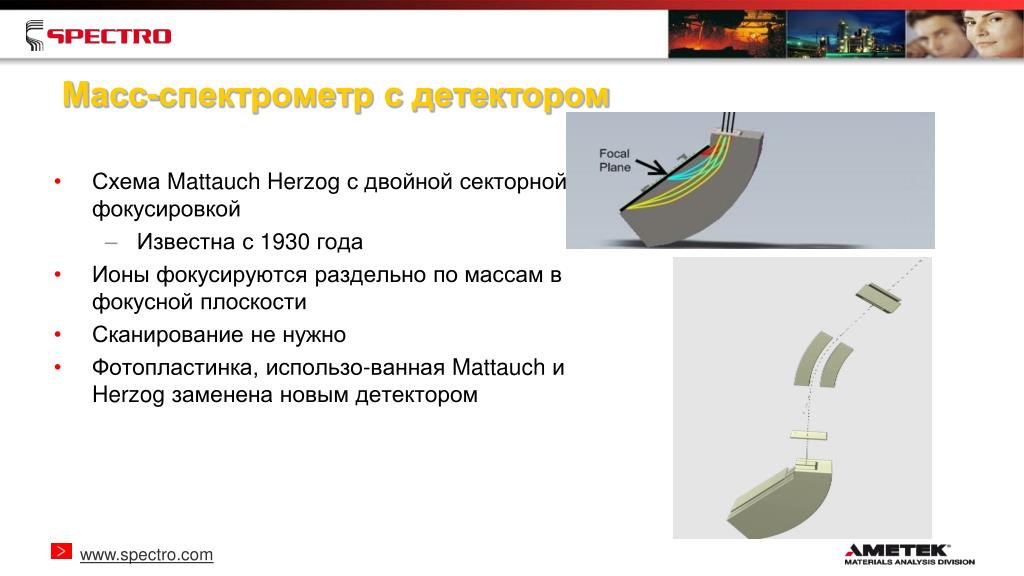

23. Масс-спектрометр с детектором • Схема Mattauch Herzog с двойной секторной фокусировкой • Известна с 1930 года • Ионы фокусируются раздельно по массам в фокусной плоскости • Сканирование не нужно • Фотопластинка, использо-ванная Mattauch и Herzog заменена новым детектором

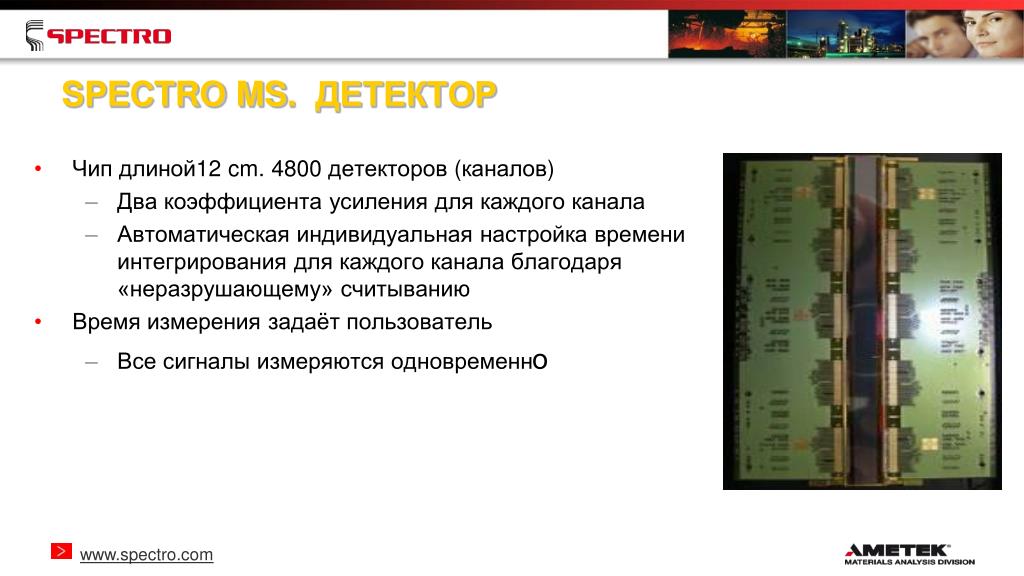

24. SPECTRO MS. ДЕТЕКТОР • Чип длиной12 cm. 4800 детекторов (каналов) • Два коэффициента усиления для каждого канала • Автоматическая индивидуальная настройка времени интегрирования для каждого канала благодаря «неразрушающему» считыванию • Время измерения задаёт пользователь • Все сигналы измеряются одновременно

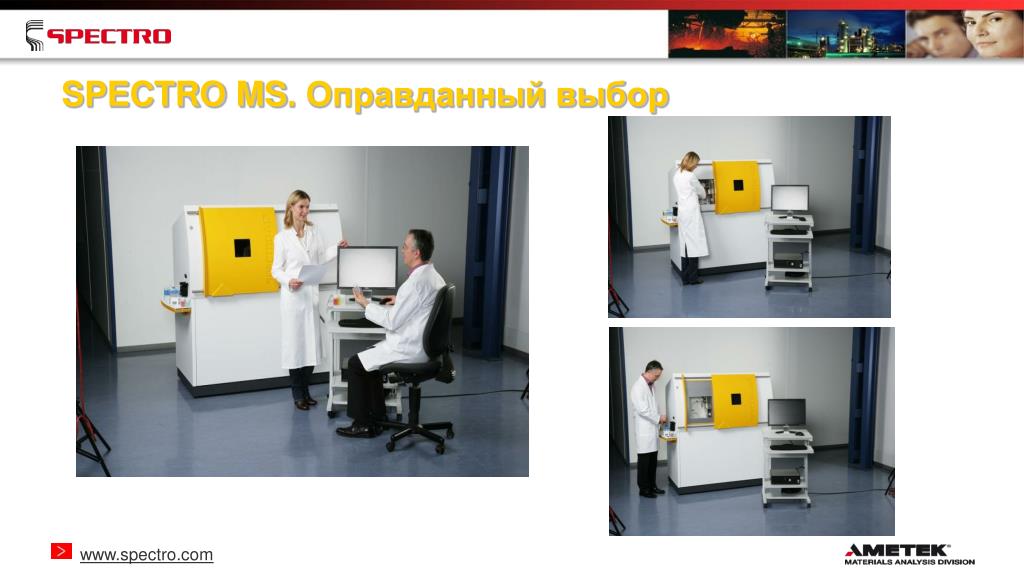

25. SPECTRO MS. Оправданный выбор

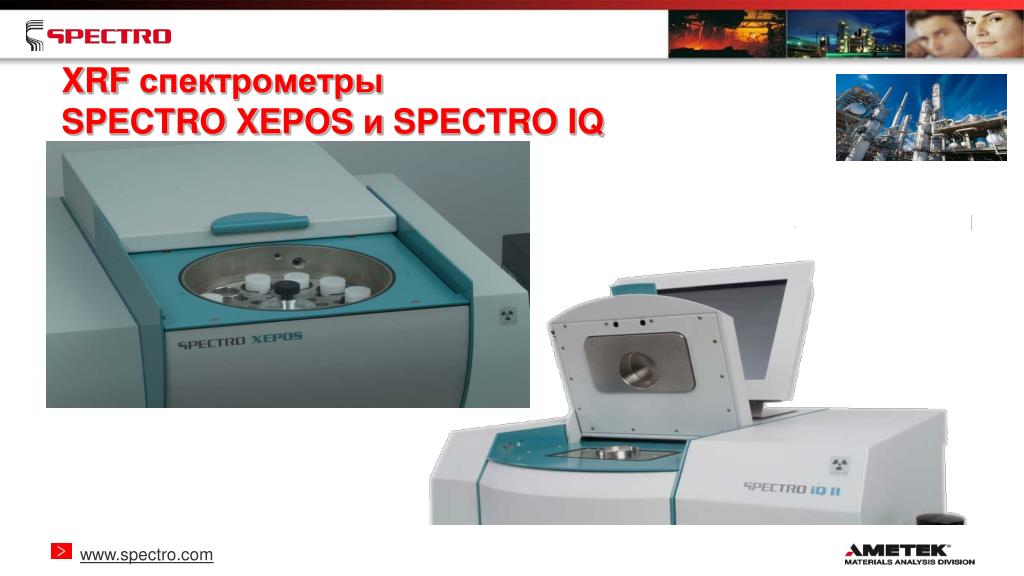

26. XRF спектрометры SPECTRO XEPOS и SPECTRO IQ

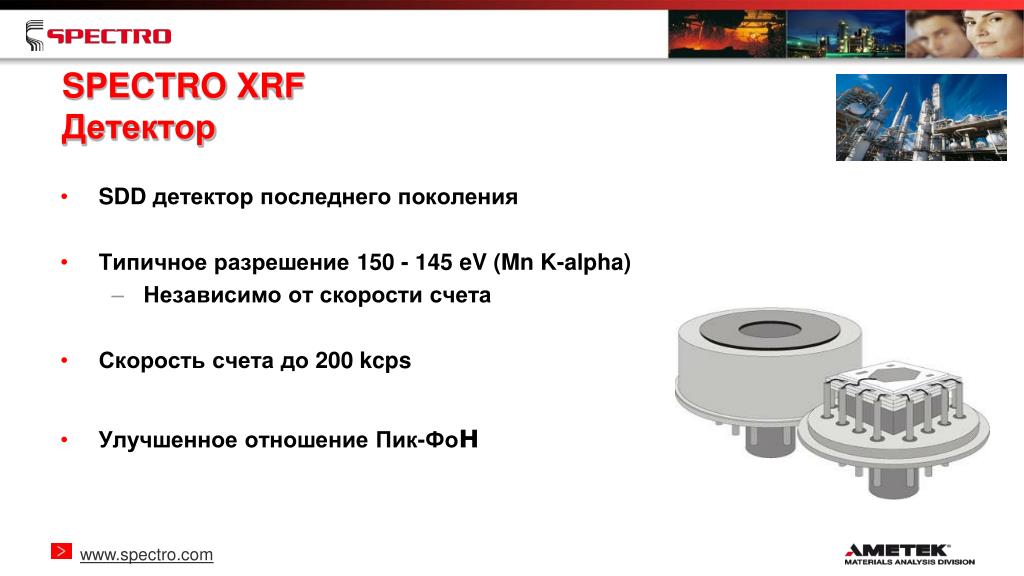

27. SPECTRO XRFДетектор • SDD детектор последнего поколения • Типичное разрешение150 - 145 eV (Mn K-alpha) • Независимо от скорости счета • Скорость счета до 200 kcps • Улучшенное отношение Пик-Фон

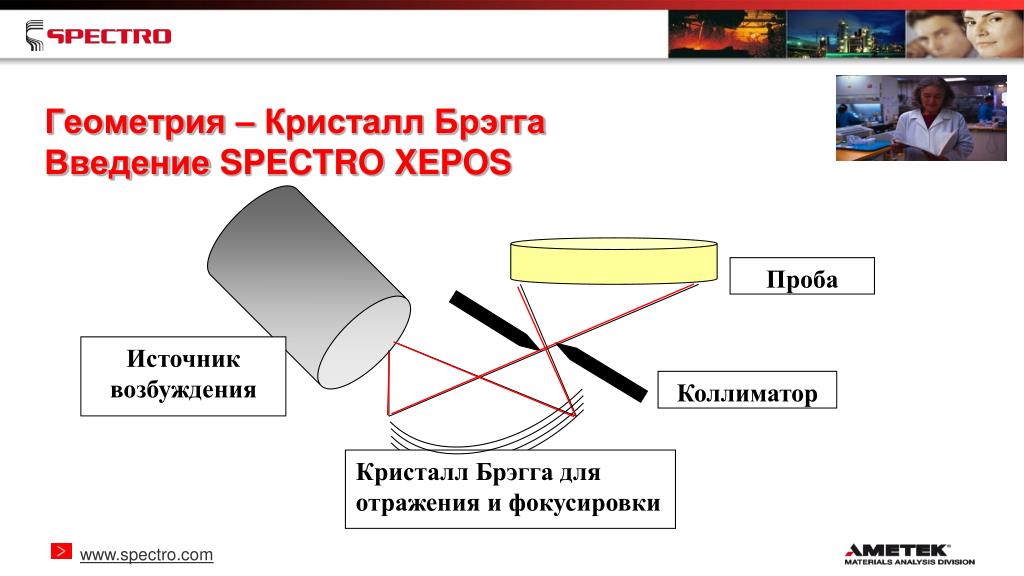

28. Проба Источник возбуждения Коллиматор Кристалл Брэгга для отражения и фокусировки Геометрия – Кристалл БрэггаВведение SPECTRO XEPOS

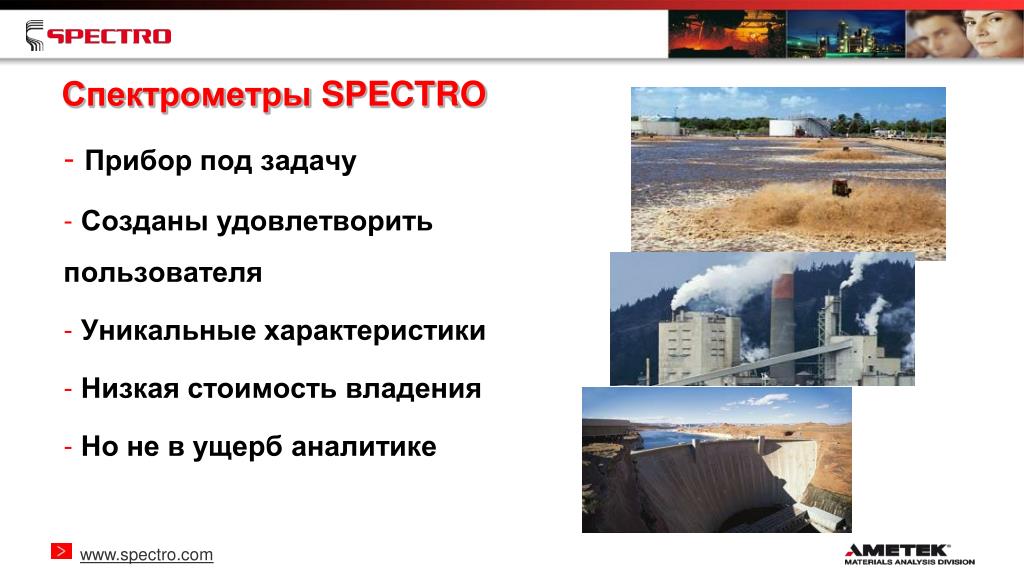

29. Спектрометры SPECTRO • Прибор под задачу • Созданы удовлетворить пользователя • Уникальные характеристики • Низкая стоимость владения • Но не в ущерб аналитике

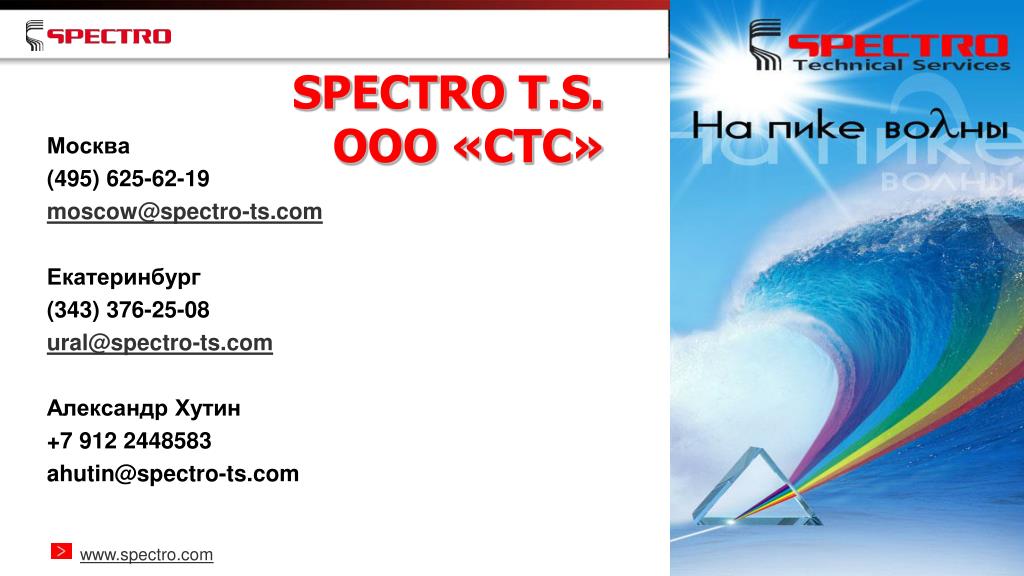

30. SPECTRO T.S.ООО «СТС» Москва (495) 625-62-19 moscow@spectro-ts.com Екатеринбург (343) 376-25-08 ural@spectro-ts.com Александр Хутин +7 912 2448583 ahutin@spectro-ts.com

31. Thank you for your attention Спасибо за внимание
