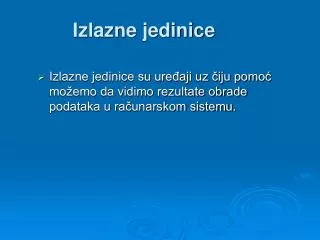

  1. Izlazne jedinice Izlazne jedinice su uređaji uz čiju pomoć možemo da vidimo rezultate obrade podataka u računarskom sistemu.

  2. Najčešća izlazna jedinica je monitor • Za štampanje podataka koriste seštampači. • Pored toga, kao izlazna jedinica može se koristiti i automatski crtač (ploter), zvučnici, fiskalni printeri i sl.

  3. Monitori Preko monitora i tastature računar komunicira sa korisnikom. Prema korišćenoj tehnologiji monitori se dele na: • CRT (Cathode Ray Tube) - monitore sa katodnom cevi, • LCD (Liquid Crystal Display) - monitore sa tečnim kristalom, • LED (Light Emitting Diode) - monitore sa svetlosnim diodama i • GPD (Gas Plasma Display) - monitore sa gasnom plazmom. Druga podela je prema njihovoj veličini, koja se meri, kao i kod televizijskih prijemnika, dužinom dijagonale ekrana. Ova veličina izražava se u inčima (1” = 2,56 cm). Danas se najčešće koriste monitori od 17” i 19”.

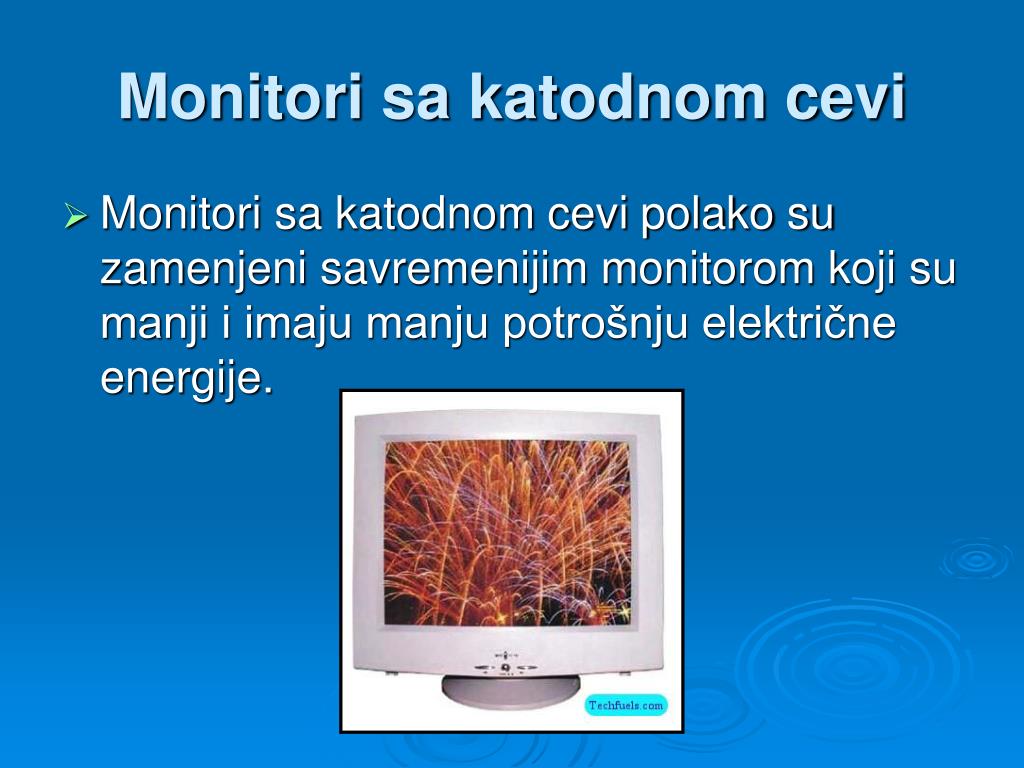

  4. Monitori sa katodnom cevi • Monitori sa katodnom cevi polako su zamenjeni savremenijim monitorom koji su manji i imaju manju potrošnju električne energije.

  5. Monitori sa katodnom ceviCRT (Cathode Ray Tube)

  6. LCD (Liquid Crystal Display) • LCD (Liquid Crystal Display) monitori ne kreiraju sliku emitujući svetlost. Kod njih se menja refleksija svetlosti od površine na različitim delovima ekrana, tako da se svetlost u manjoj ili većoj meri reflektuje ili apsorbuje. Zbog toga se slika različito vidi (po kvalitetu) u zavisnosti od ugla pod kojim se gleda monitor.

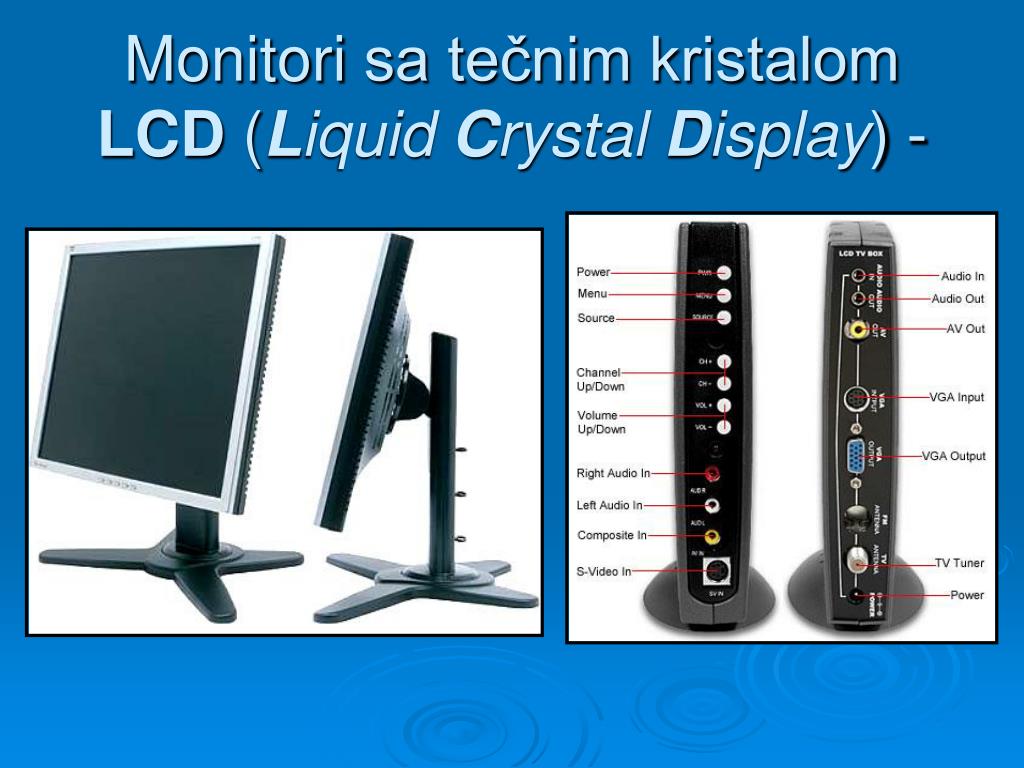

  7. Monitori sa tečnim kristalom LCD (Liquid Crystal Display) -

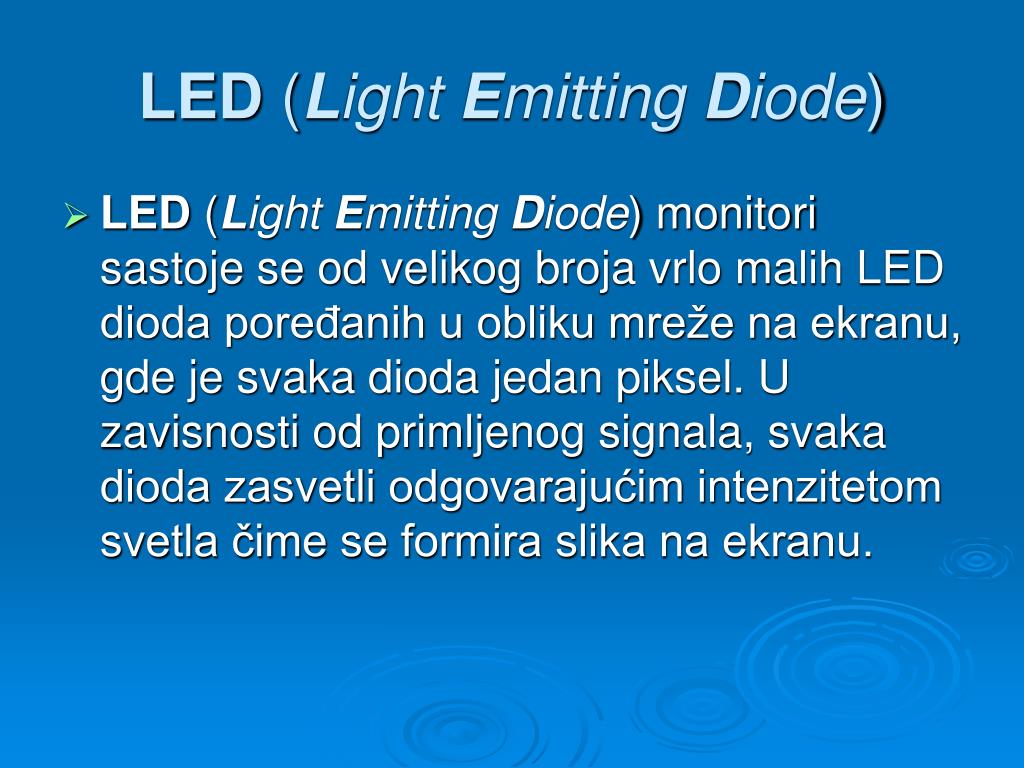

  8. LED (Light Emitting Diode) • LED (Light Emitting Diode) monitori sastoje se od velikog broja vrlo malih LED dioda poređanih u obliku mreže na ekranu, gde je svaka dioda jedan piksel. U zavisnosti od primljenog signala, svaka dioda zasvetli odgovarajućim intenzitetom svetla čime se formira slika na ekranu.

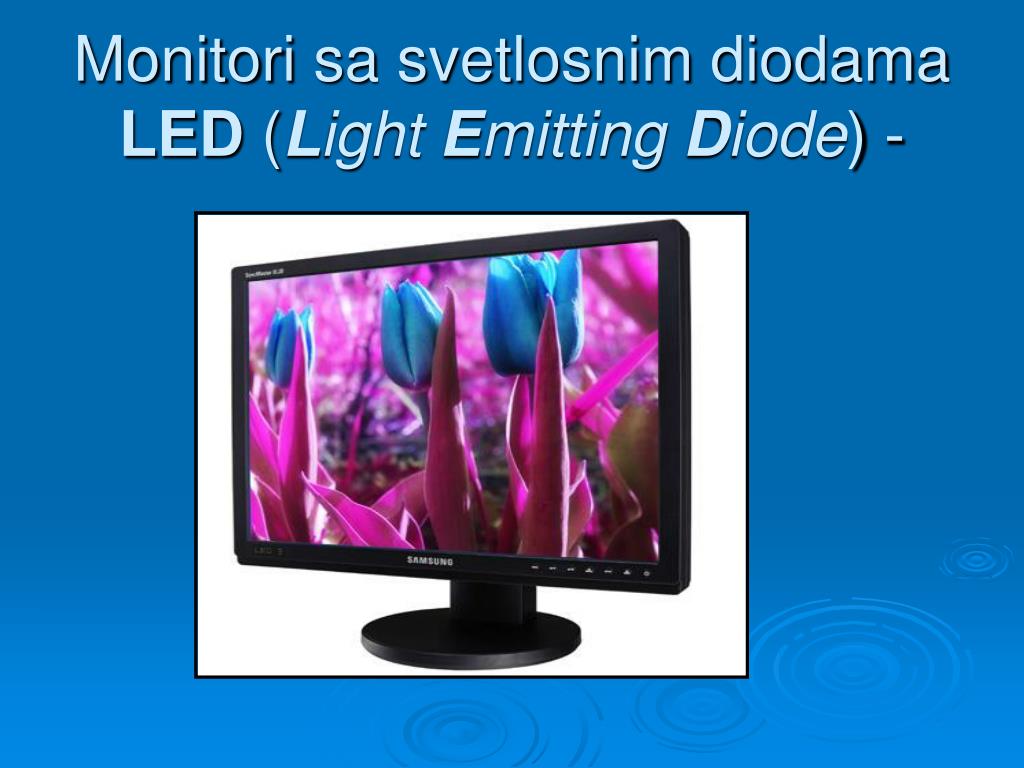

  9. Monitori sa svetlosnim diodama LED (Light Emitting Diode) -

  10. Nove generacije monitora

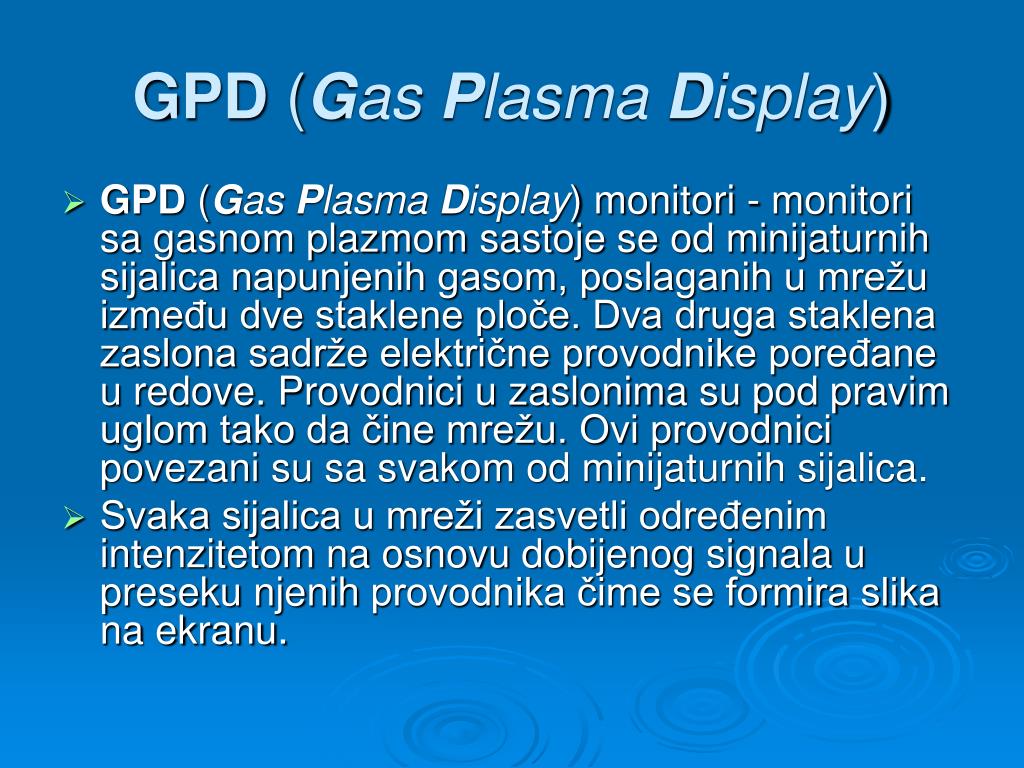

  11. GPD (Gas Plasma Display) • GPD (Gas Plasma Display) monitori - monitori sa gasnom plazmom sastoje se od minijaturnih sijalica napunjenih gasom, poslaganih u mrežu između dve staklene ploče. Dva druga staklena zaslona sadrže električne provodnike poređane u redove. Provodnici u zaslonima su pod pravim uglom tako da čine mrežu. Ovi provodnici povezani su sa svakom od minijaturnih sijalica. • Svaka sijalica u mreži zasvetli određenim intenzitetom na osnovu dobijenog signala u preseku njenihprovodnika čime se formira slika na ekranu.

  12. Monitori sa gasnom plazmomGPD (Gas Plasma Display)

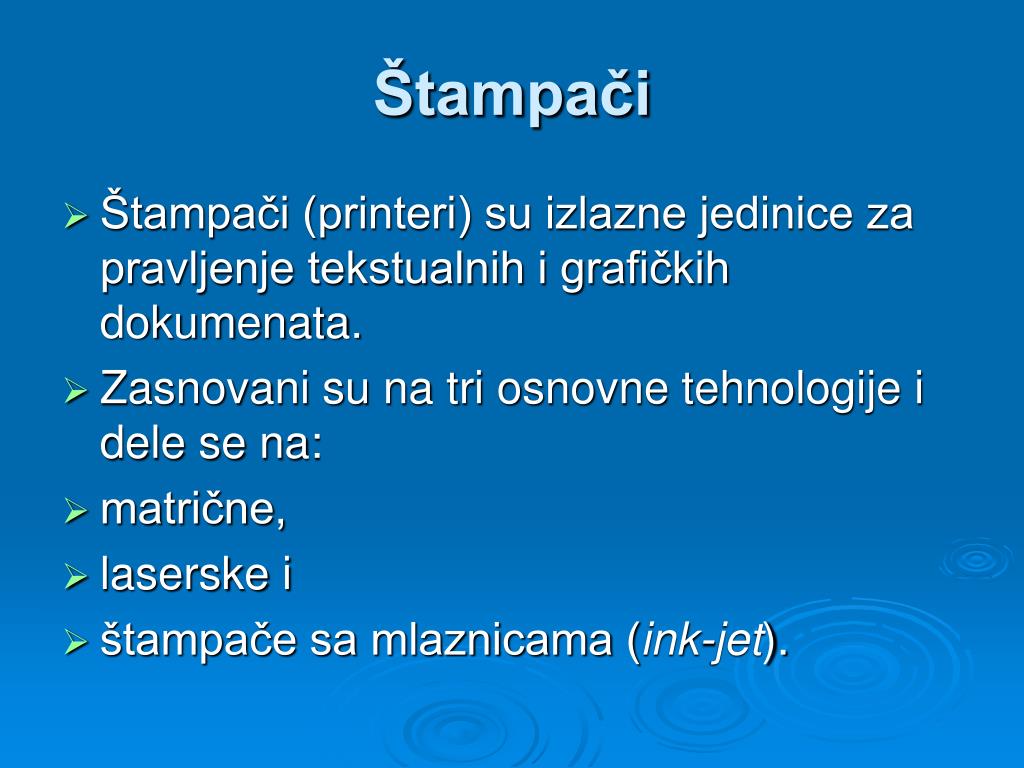

  13. Štampači • Štampači (printeri) su izlazne jedinice za pravljenje tekstualnih i grafičkih dokumenata. • Zasnovani su na tri osnovne tehnologije i dele se na: • matrične, • laserske i • štampače sa mlaznicama (ink-jet).

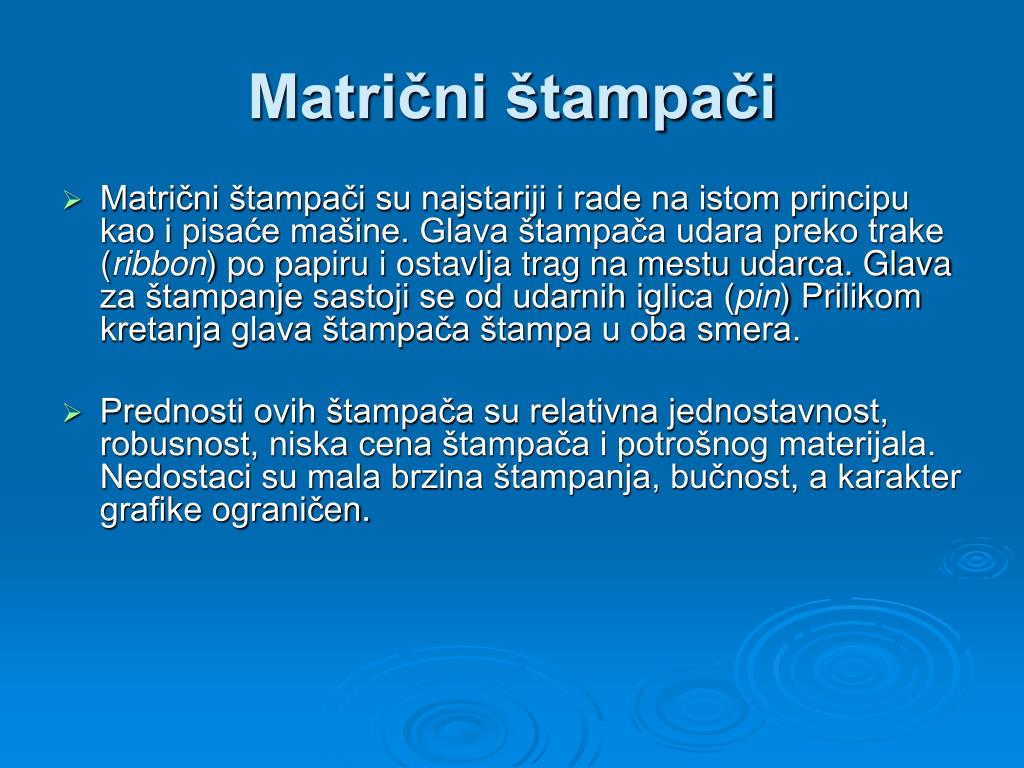

  14. Matrični štampači • Matrični štampači su najstariji i rade na istom principu kao i pisaće mašine. Glava štampača udara preko trake (ribbon) po papiru i ostavlja trag na mestu udarca. Glava za štampanje sastoji se od udarnih iglica (pin) Prilikom kretanja glava štampača štampa u oba smera. • Prednosti ovih štampača su relativna jednostavnost, robusnost, niska cena štampača i potrošnog materijala. Nedostaci su mala brzina štampanja, bučnost, a karakter grafike ograničen.

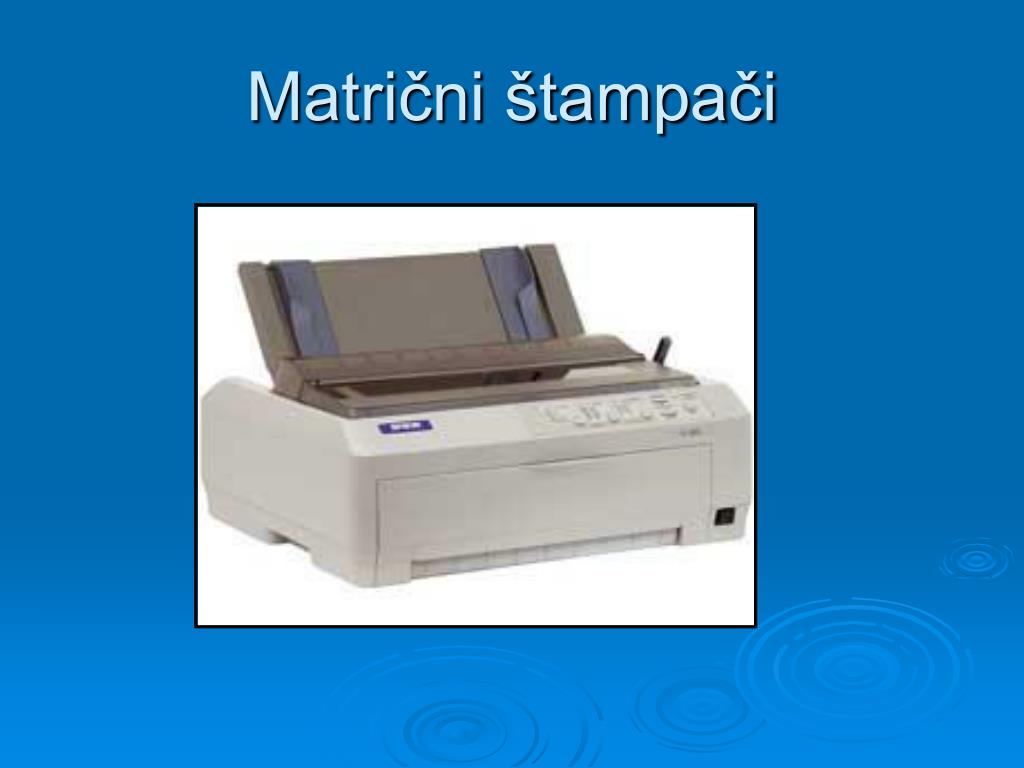

  15. Matrični štampači

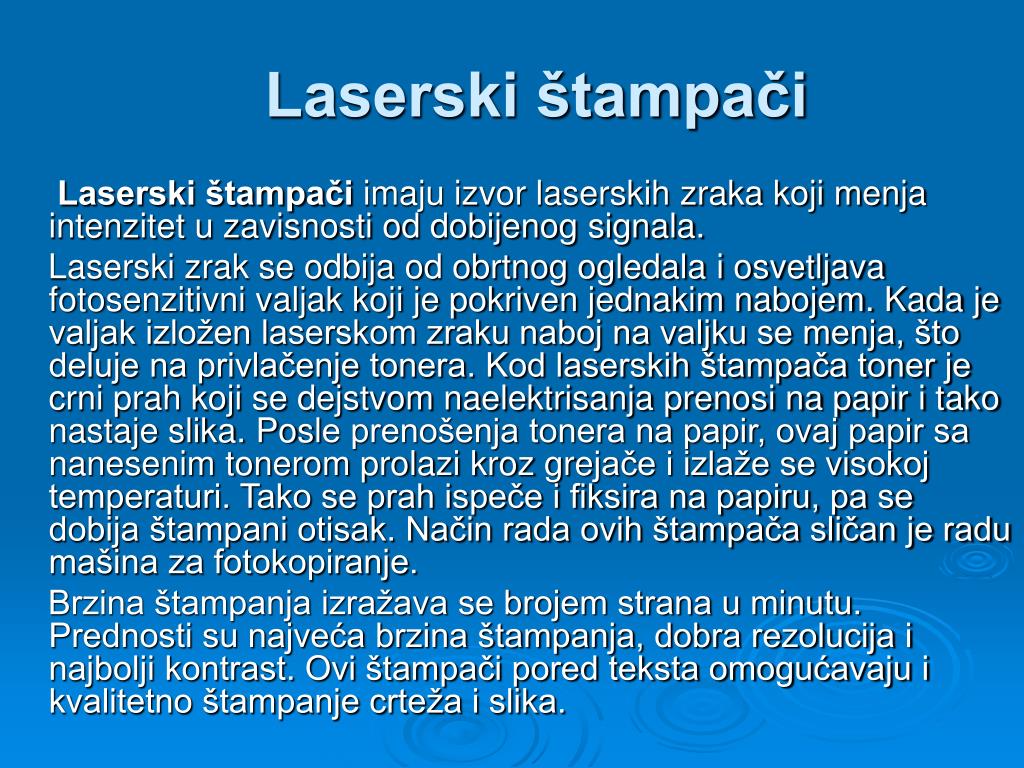

  16. Laserski štampači Laserski štampači imaju izvor laserskih zraka koji menja intenzitet u zavisnosti od dobijenog signala. Laserski zrak se odbija od obrtnog ogledala i osvetljava fotosenzitivni valjak koji je pokriven jednakim nabojem. Kada je valjak izložen laserskom zraku naboj na valjku se menja, što deluje na privlačenje tonera. Kod laserskih štampača toner je crni prah koji se dejstvom naelektrisanja prenosi na papir i tako nastaje slika. Posle prenošenja tonera na papir, ovaj papir sananesenim tonerom prolazi kroz grejače i izlaže se visokoj temperaturi. Tako se prah ispeče i fiksira na papiru, pa se dobija štampani otisak. Način rada ovih štampača sličan je radu mašina za fotokopiranje. Brzina štampanja izražava se brojem strana u minutu. Prednosti su najveća brzina štampanja, dobra rezolucija i najbolji kontrast. Ovi štampači pored teksta omogućavaju i kvalitetno štampanje crteža i slika.

  17. Laserski štampači

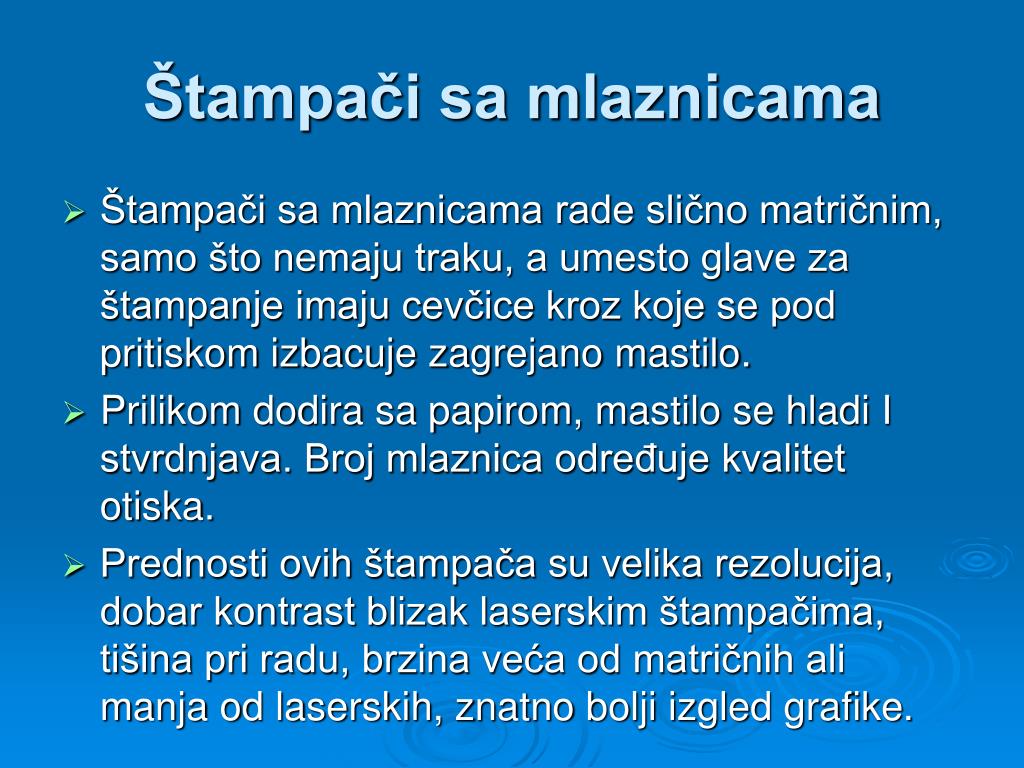

  18. Štampači sa mlaznicama • Štampači sa mlaznicama rade slično matričnim, samo što nemaju traku, a umesto glave za štampanje imaju cevčice kroz koje se pod pritiskom izbacuje zagrejano mastilo. • Prilikom dodira sa papirom, mastilo se hladi Istvrdnjava. Broj mlaznica određuje kvalitet otiska. • Prednosti ovih štampača su velika rezolucija, dobar kontrast blizak laserskim štampačima, tišina pri radu, brzina veća od matričnih ali manja od laserskih, znatno bolji izgled grafike.

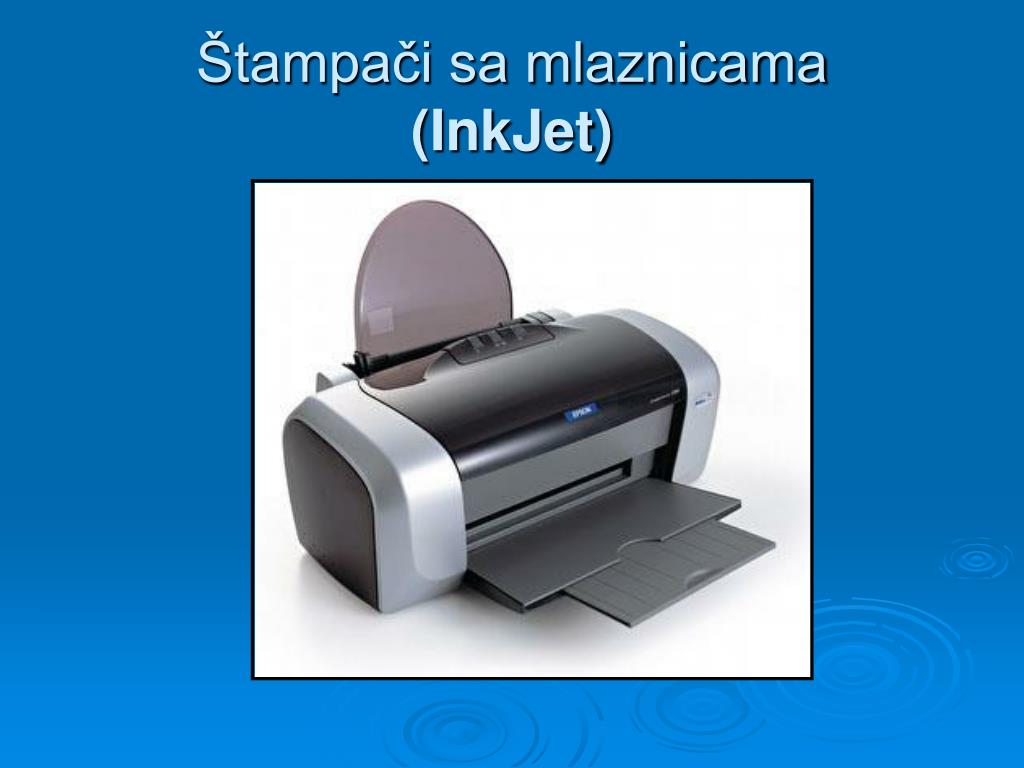

  19. Štampači sa mlaznicama(InkJet)

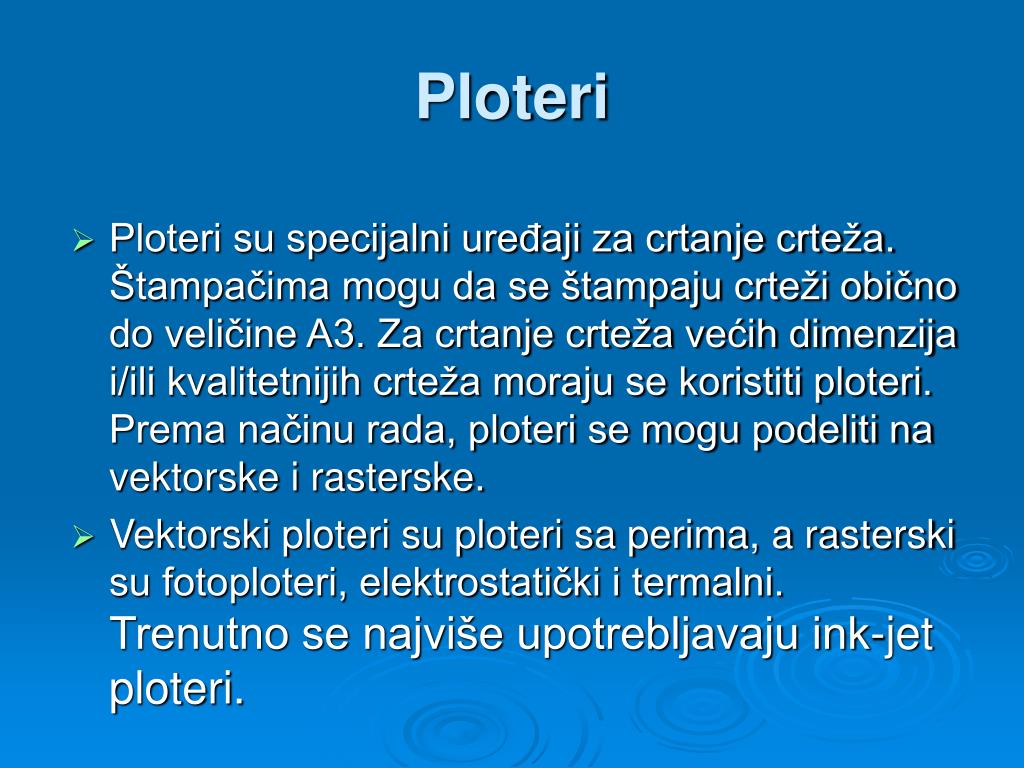

  20. Ploteri • Ploteri su specijalni uređaji za crtanje crteža. Štampačima mogu da se štampaju crteži obično do veličine A3. Za crtanje crteža većih dimenzija i/ili kvalitetnijih crteža moraju se koristiti ploteri. Prema načinu rada, ploteri se mogu podeliti na vektorske i rasterske. • Vektorski ploteri su ploteri sa perima, a rasterski su fotoploteri, elektrostatički i termalni. Trenutno se najviše upotrebljavaju ink-jet ploteri.

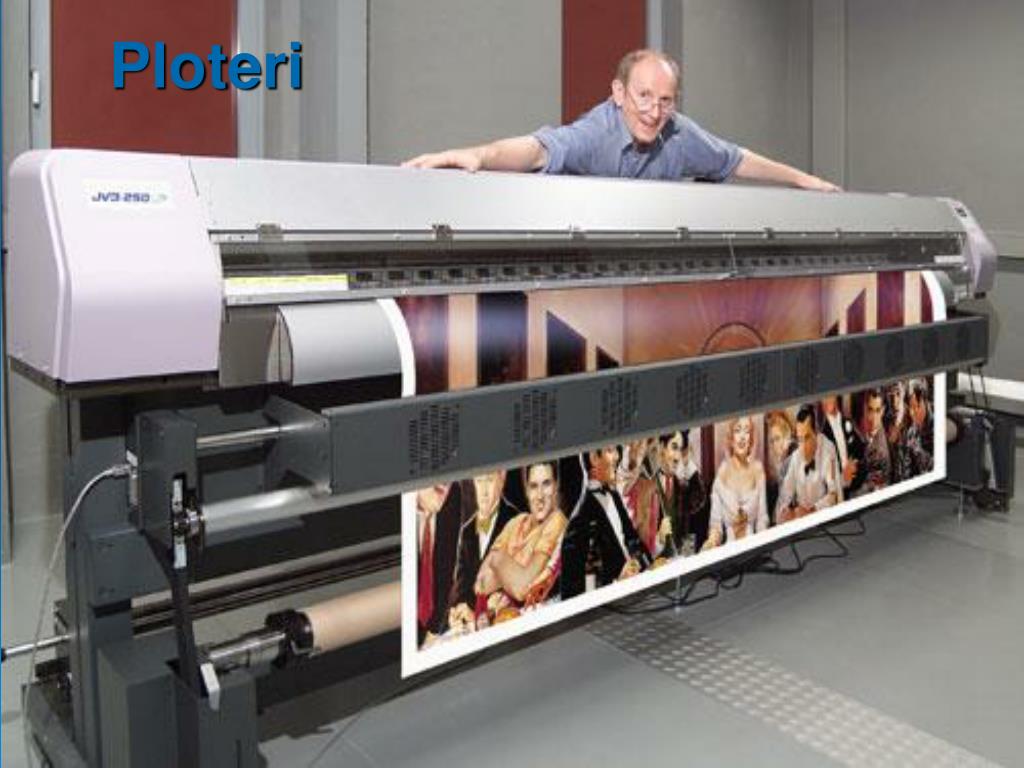

  21. Ploteri

  22. Kod vektorskog načina predstavljanja slike u memoriji računara čuvaju se samo podaci o elementima crteža (prava, kriva i drugi), a prilikom iscrtavanja crtaju se samo elementi slike. U ovom slučaju zauzeće memorije zavisi od kompleksnosti crteža.

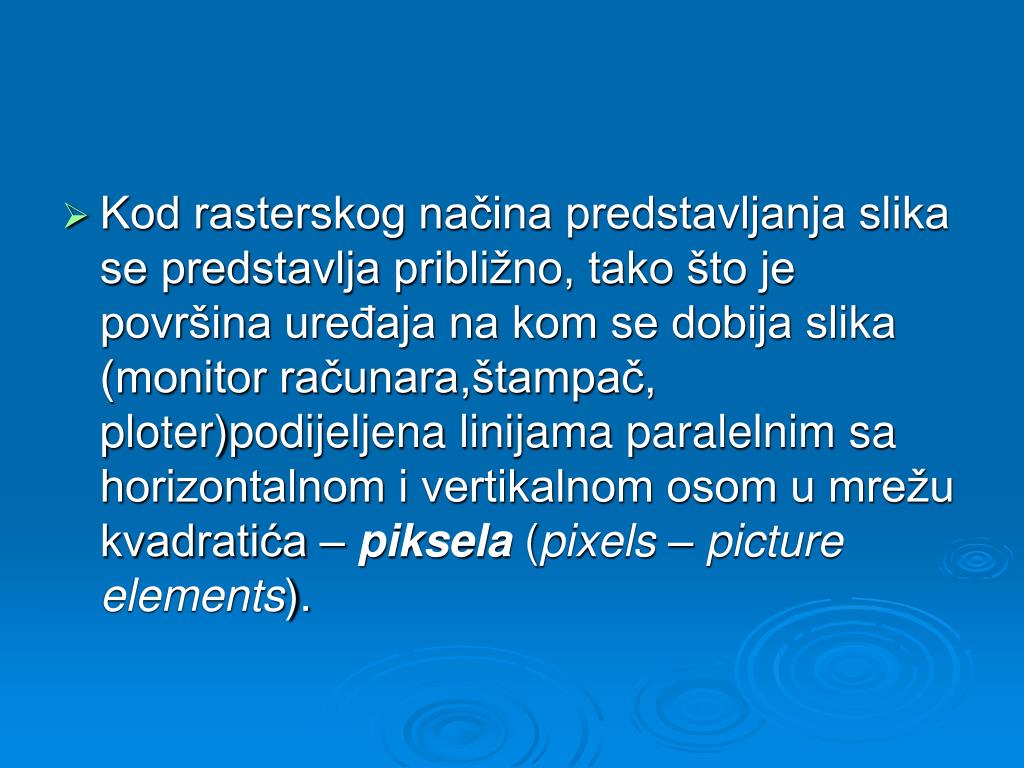

  23. Kod rasterskog načina predstavljanja slika se predstavlja približno, tako što je površina uređaja na kom se dobija slika (monitor računara,štampač, ploter)podijeljena linijama paralelnim sa horizontalnom i vertikalnom osom u mrežu kvadratića – piksela (pixels – picture elements).

  24. rasterska slika kruga na ekranu u nižoj (L) i višoj rezoluciji (D).

  25. Fiskalni printer • U većim trgovinskim radnjama prilikom kupovine robe dobijamo račun odštampan na fiskalnom printeru.

  26. Digitajzeri i grafički tableti • Digitajzeri i grafički tableti su u suštini isti uređaji, razlika je jedino u veličini. Koriste se za unošenje podataka (koordinata) sa crteža. • Pored toga, mogu da se koriste i za zadavanje komandi u nekim programima pokazivanjem na komande iz menija koji se postavi na grafički tablet.

  27. Svetlosno pero

  28. JEDINICE ZA GOVORNI IZLAZ • Jedinice za govorni izlaz imaju zadatak da na osnovu kombinacije električnih impulsa, putem mikroprocesora, obezbede da se na izlazu dobije odgovarajući redosled reči. Ove jedinice se koriste u poštama, bankama i na drugim mestima.

  29. Zvučnik • Zvučnik je izlazni uređaj koji nam omogućava reprodukciju zvuka. Povezuje se na računarski sistem preko zvučne kartice.

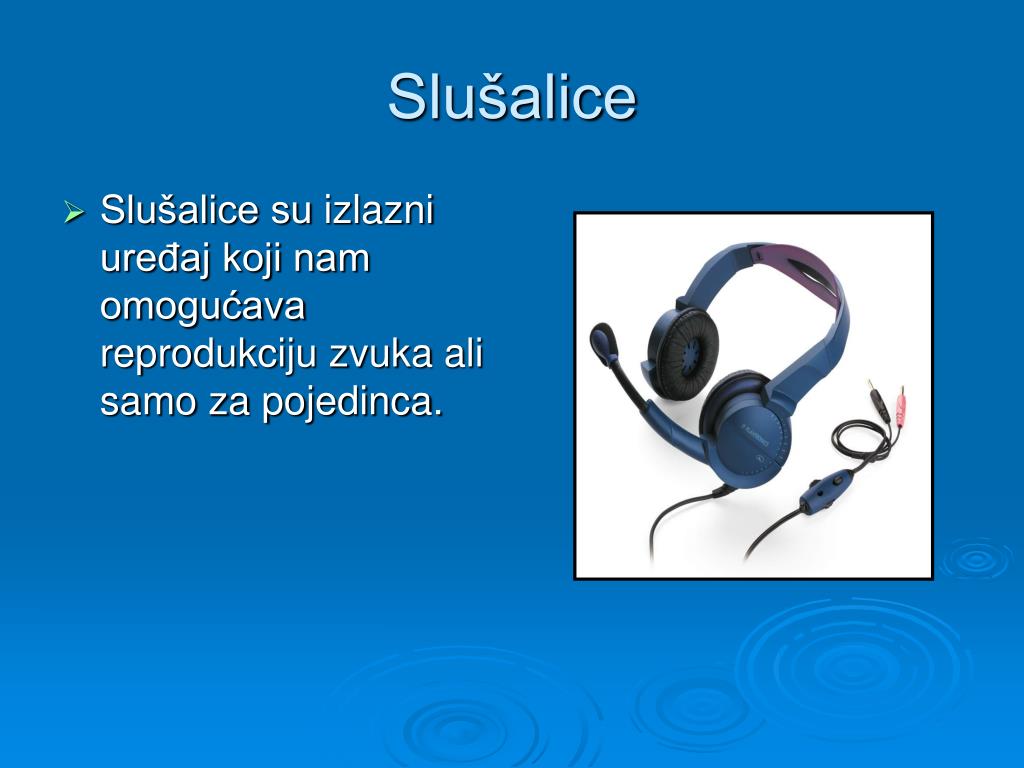

  30. Slušalice • Slušalice su izlazni uređaj koji nam omogućava reprodukciju zvuka ali samo za pojedinca.

  31. Razvoj tehnike i računarskog sistema je munjevit tako da možemo očekivati već sutra novine koje će nas ostaviti bez daha i učiniti da rad na računaru bude još interesantniji i bolji. PC pozdrav od Ane Batinić I-3
