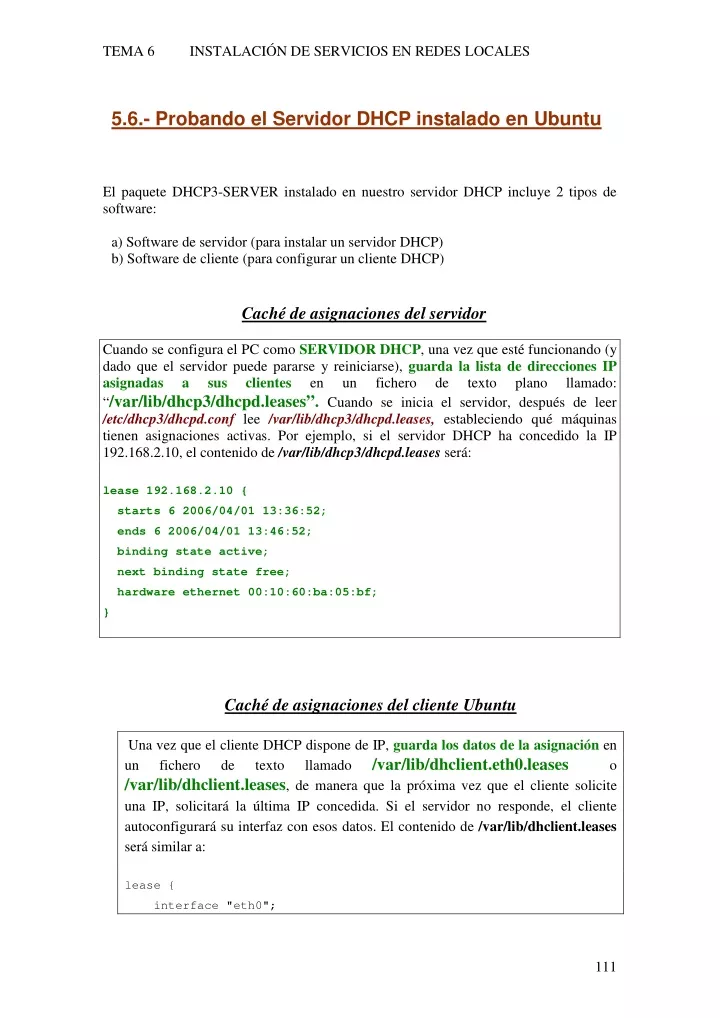

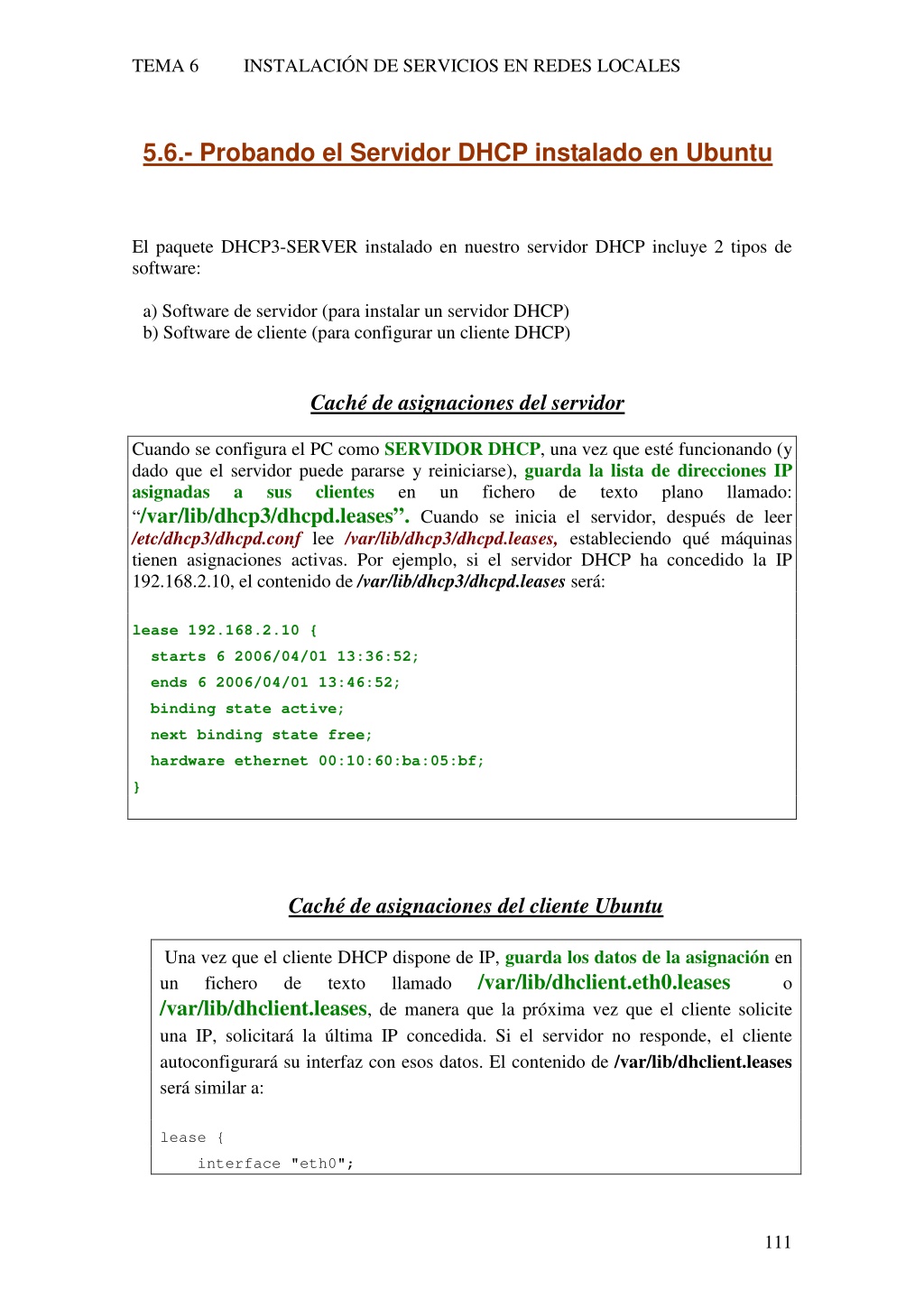

  1. TEMA 6 INSTALACIÓN DE SERVICIOS EN REDES LOCALES 5.6.- Probando el Servidor DHCP instalado en Ubuntu El paquete DHCP3-SERVER instalado en nuestro servidor DHCP incluye 2 tipos de software: a) Software de servidor (para instalar un servidor DHCP) b) Software de cliente (para configurar un cliente DHCP) Caché de asignaciones del servidor Cuando se configura el PC como SERVIDOR DHCP, una vez que esté funcionando (y dado que el servidor puede pararse y reiniciarse), guarda la lista de direcciones IP asignadas a sus clientes en un “/var/lib/dhcp3/dhcpd.leases”.Cuando se inicia el servidor, después de leer /etc/dhcp3/dhcpd.conf lee /var/lib/dhcp3/dhcpd.leases, estableciendo qué máquinas tienen asignaciones activas. Por ejemplo, si el servidor DHCP ha concedido la IP 192.168.2.10, el contenido de /var/lib/dhcp3/dhcpd.leases será: fichero de texto plano llamado: lease 192.168.2.10 { starts 6 2006/04/01 13:36:52; ends 6 2006/04/01 13:46:52; binding state active; next binding state free; hardware ethernet 00:10:60:ba:05:bf; } Caché de asignaciones del cliente Ubuntu Una vez que el cliente DHCP dispone de IP, guarda los datos de la asignación en un fichero de texto llamado /var/lib/dhclient.eth0.leases /var/lib/dhclient.leases, de manera que la próxima vez que el cliente solicite una IP, solicitará la última IP concedida. Si el servidor no responde, el cliente autoconfigurará su interfaz con esos datos. El contenido de /var/lib/dhclient.leases será similar a: o lease { interface "eth0"; 111

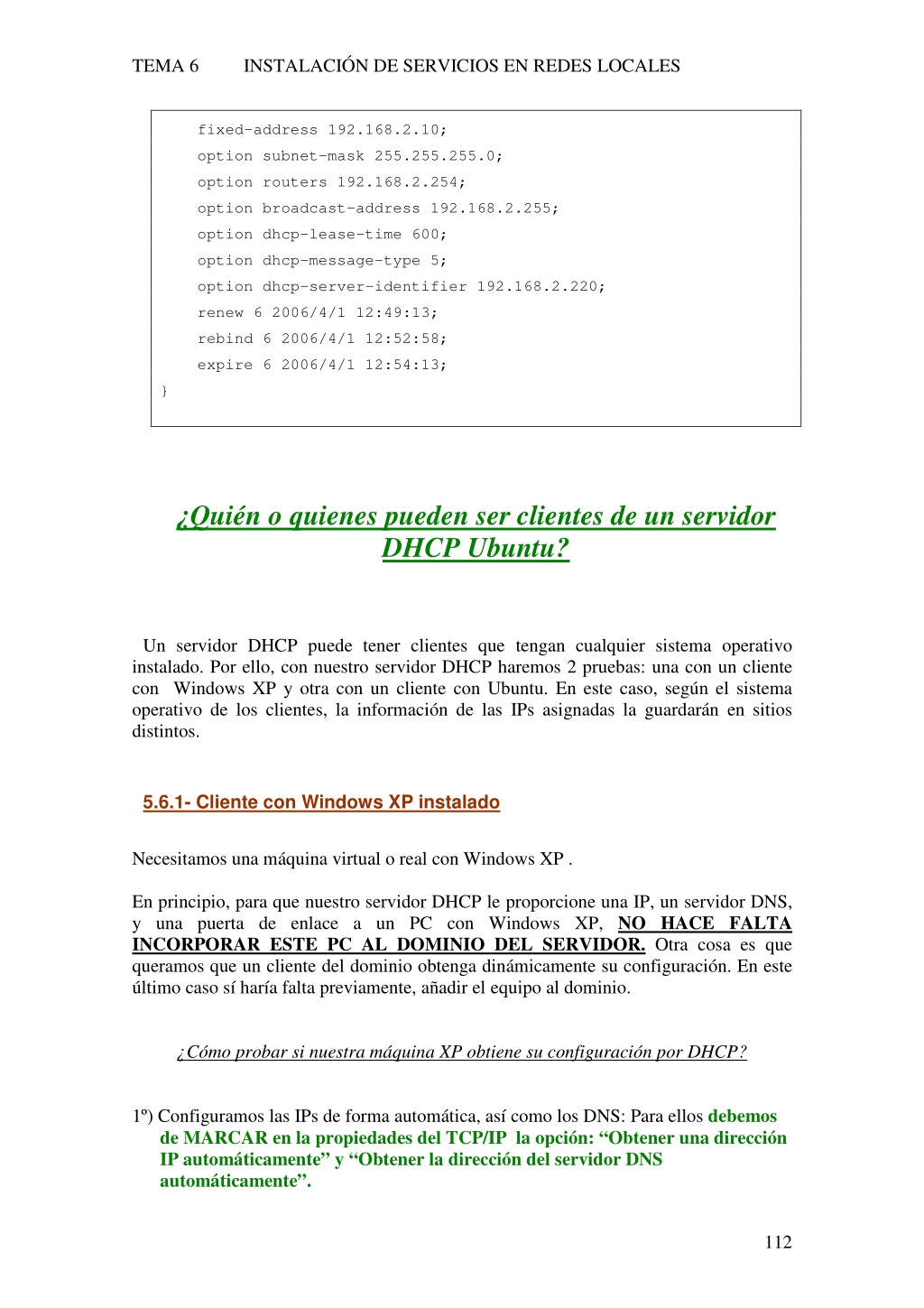

  2. TEMA 6 INSTALACIÓN DE SERVICIOS EN REDES LOCALES fixed-address 192.168.2.10; option subnet-mask 255.255.255.0; option routers 192.168.2.254; option broadcast-address 192.168.2.255; option dhcp-lease-time 600; option dhcp-message-type 5; option dhcp-server-identifier 192.168.2.220; renew 6 2006/4/1 12:49:13; rebind 6 2006/4/1 12:52:58; expire 6 2006/4/1 12:54:13; } ¿Quién o quienes pueden ser clientes de un servidor DHCP Ubuntu? Un servidor DHCP puede tener clientes que tengan cualquier sistema operativo instalado. Por ello, con nuestro servidor DHCP haremos 2 pruebas: una con un cliente con Windows XP y otra con un cliente con Ubuntu. En este caso, según el sistema operativo de los clientes, la información de las IPs asignadas la guardarán en sitios distintos. 5.6.1- Cliente con Windows XP instalado Necesitamos una máquina virtual o real con Windows XP . En principio, para que nuestro servidor DHCP le proporcione una IP, un servidor DNS, y una puerta de enlace a un PC con Windows XP, NO HACE FALTA INCORPORAR ESTE PC AL DOMINIO DEL SERVIDOR. Otra cosa es que queramos que un cliente del dominio obtenga dinámicamente su configuración. En este último caso sí haría falta previamente, añadir el equipo al dominio. ¿Cómo probar si nuestra máquina XP obtiene su configuración por DHCP? 1º) Configuramos las IPs de forma automática, así como los DNS: Para ellos debemos de MARCAR en la propiedades del TCP/IP la opción: “Obtener una dirección IP automáticamente” y “Obtener la dirección del servidor DNS automáticamente”. 112

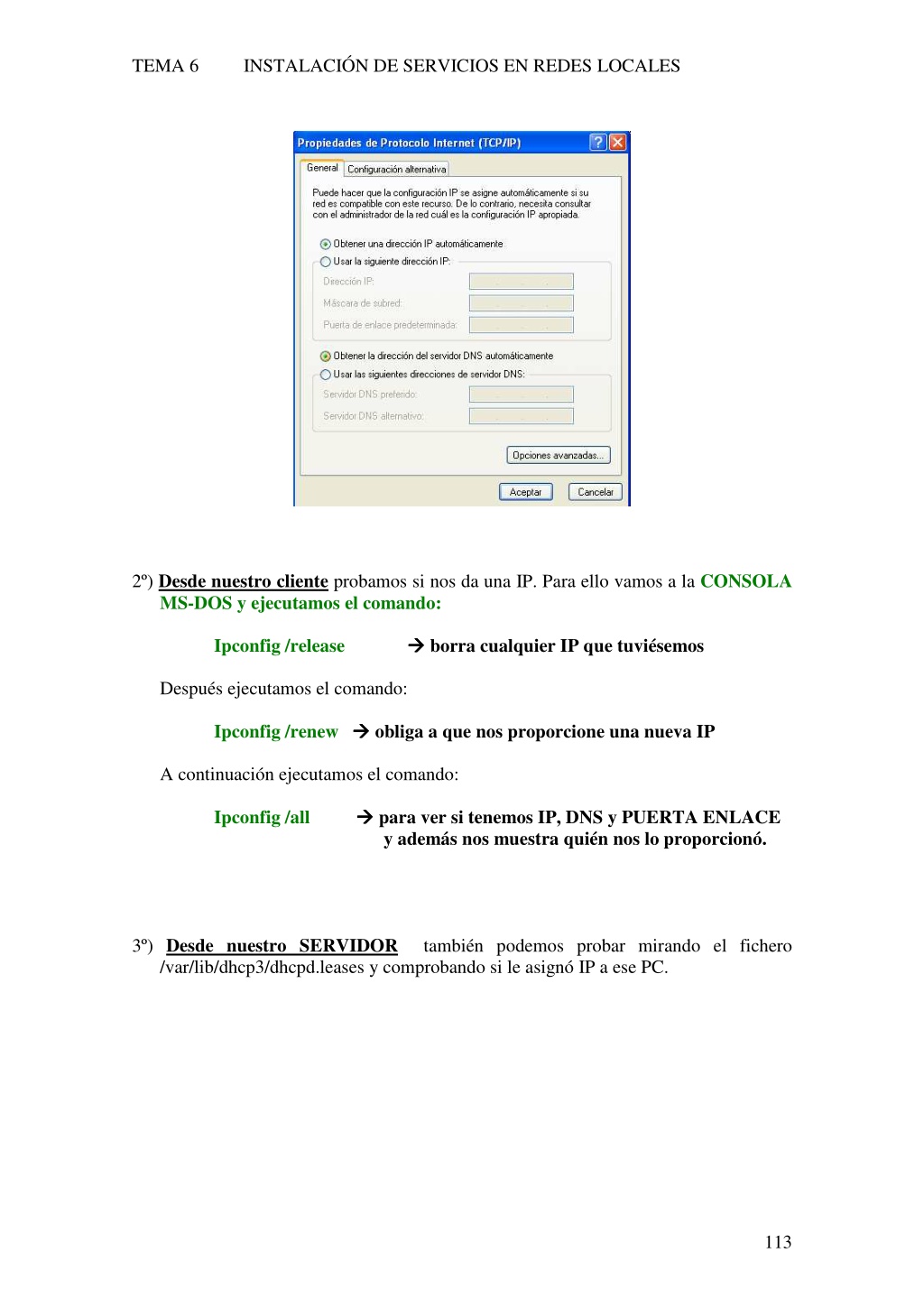

  3. TEMA 6 INSTALACIÓN DE SERVICIOS EN REDES LOCALES 2º) Desde nuestro cliente probamos si nos da una IP. Para ello vamos a la CONSOLA MS-DOS y ejecutamos el comando: Ipconfig /release ? ? ? ? borra cualquier IP que tuviésemos Después ejecutamos el comando: Ipconfig /renew ? ? ? ? obliga a que nos proporcione una nueva IP A continuación ejecutamos el comando: Ipconfig /all ? ? ? ? para ver si tenemos IP, DNS y PUERTA ENLACE y además nos muestra quién nos lo proporcionó. 3º) Desde nuestro SERVIDOR también podemos probar mirando el fichero /var/lib/dhcp3/dhcpd.leases y comprobando si le asignó IP a ese PC. 113

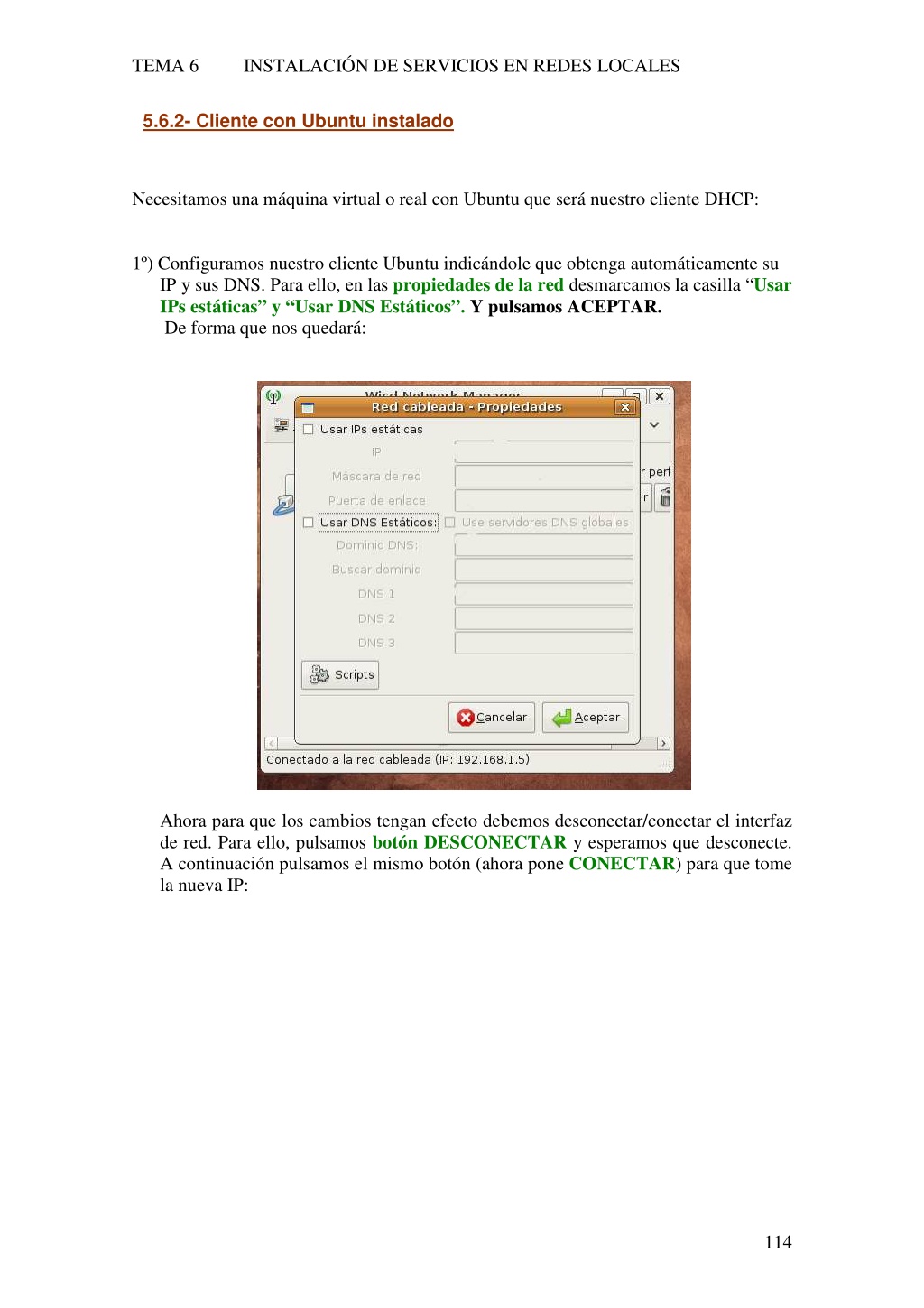

  4. TEMA 6 INSTALACIÓN DE SERVICIOS EN REDES LOCALES 5.6.2- Cliente con Ubuntu instalado Necesitamos una máquina virtual o real con Ubuntu que será nuestro cliente DHCP: 1º) Configuramos nuestro cliente Ubuntu indicándole que obtenga automáticamente su IP y sus DNS. Para ello, en las propiedades de la red desmarcamos la casilla “Usar IPs estáticas” y “Usar DNS Estáticos”. Y pulsamos ACEPTAR. De forma que nos quedará: Ahora para que los cambios tengan efecto debemos desconectar/conectar el interfaz de red. Para ello, pulsamos botón DESCONECTAR y esperamos que desconecte. A continuación pulsamos el mismo botón (ahora pone CONECTAR) para que tome la nueva IP: 114

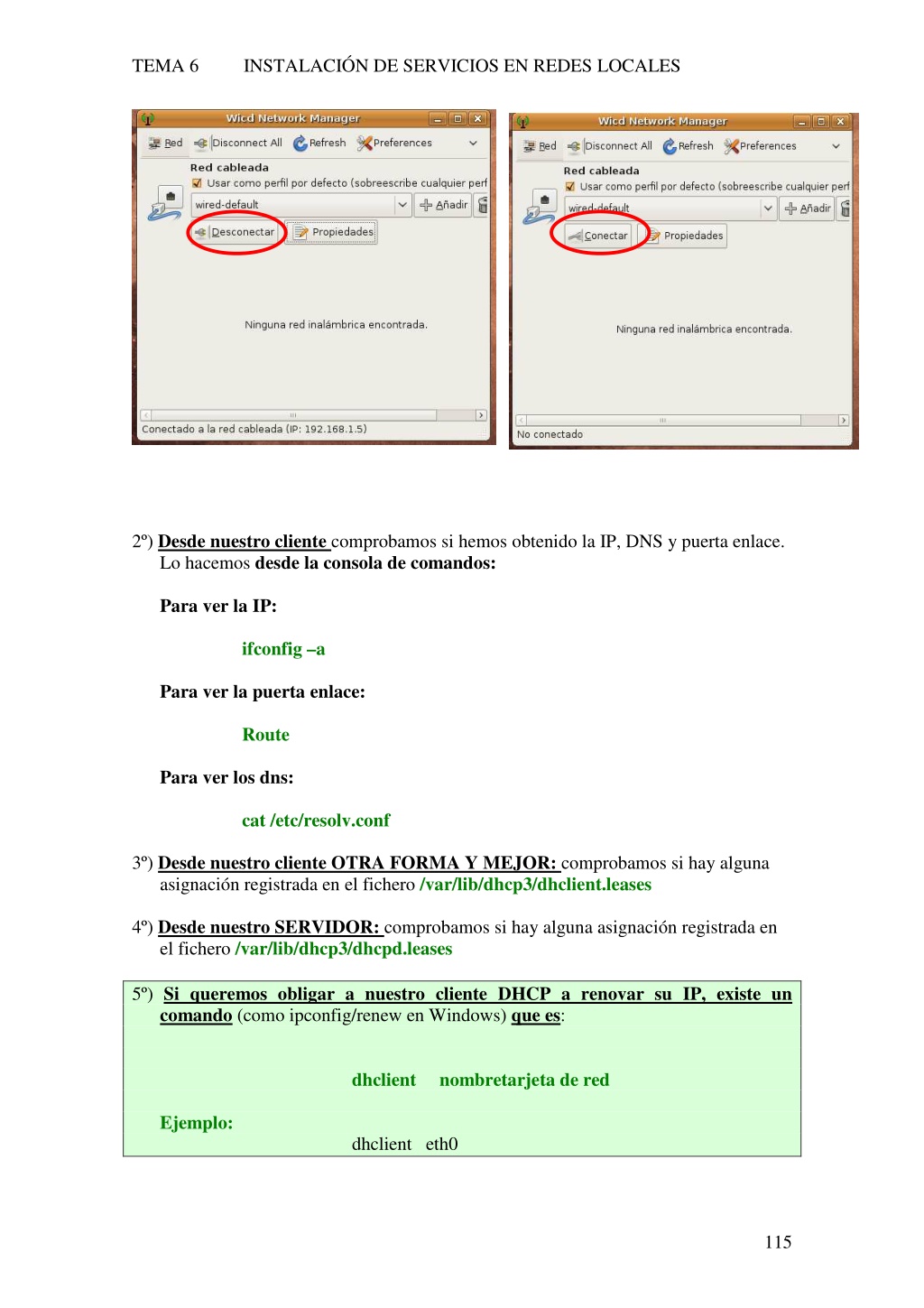

  5. TEMA 6 INSTALACIÓN DE SERVICIOS EN REDES LOCALES 2º) Desde nuestro cliente comprobamos si hemos obtenido la IP, DNS y puerta enlace. Lo hacemos desde la consola de comandos: Para ver la IP: ifconfig –a Para ver la puerta enlace: Route Para ver los dns: cat /etc/resolv.conf 3º) Desde nuestro cliente OTRA FORMA Y MEJOR: comprobamos si hay alguna asignación registrada en el fichero /var/lib/dhcp3/dhclient.leases 4º) Desde nuestro SERVIDOR: comprobamos si hay alguna asignación registrada en el fichero /var/lib/dhcp3/dhcpd.leases 5º) Si queremos obligar a nuestro cliente DHCP a renovar su IP, existe un comando (como ipconfig/renew en Windows) que es: dhclient nombretarjeta de red Ejemplo: dhclient eth0 115
