  1. Group 3rd PENGETAHUAN BAHAN TEKNIK Proudly Present Baja Paduan (Alloy Steel)

  2. Group 3rd • HarliPrawaningrum (f14080011) • DhibaAnisaUmanghanies (f14080012) • PanjiLaksamanaS (f14080028) • AnggaRakay (f14080084) • NindiAzisAndriani (f14080100) • RantoSiregar (f14080109) • Anggi Tri Granita (f14080118) • Johannes FerdiFransSipangkar (f14080112) • Ahmad NurmanSajuri (f14080132)

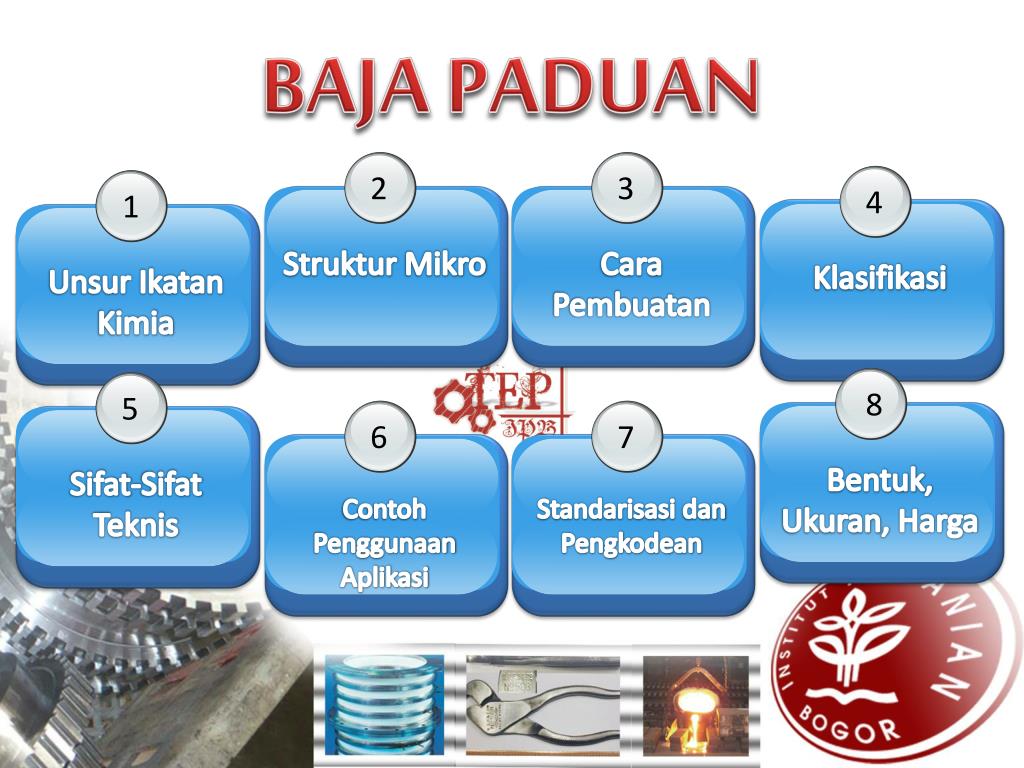

  3. Baja Paduan 4 3 1 2 Klasifikasi Cara Pembuatan UnsurIkatan Kimia StrukturMikro 8 7 5 6 Bentuk, Ukuran, Harga StandarisasidanPengkodean Sifat-SifatTeknis ContohPenggunaanAplikasi

  4. Baja Paduan BAJA Besi(Fe) + Karbon(C) BAJA PADUAN UNSUL LOGAM LAIN Home

  5. UnsurIkatan Kimia Alumunium(Al) Krom(Cr) Magnesium(Mg) Baja Besi(Fe)+Carbon(C) Titanium(Ti) Mangan(Mn) Molybdenum(Mo) Home

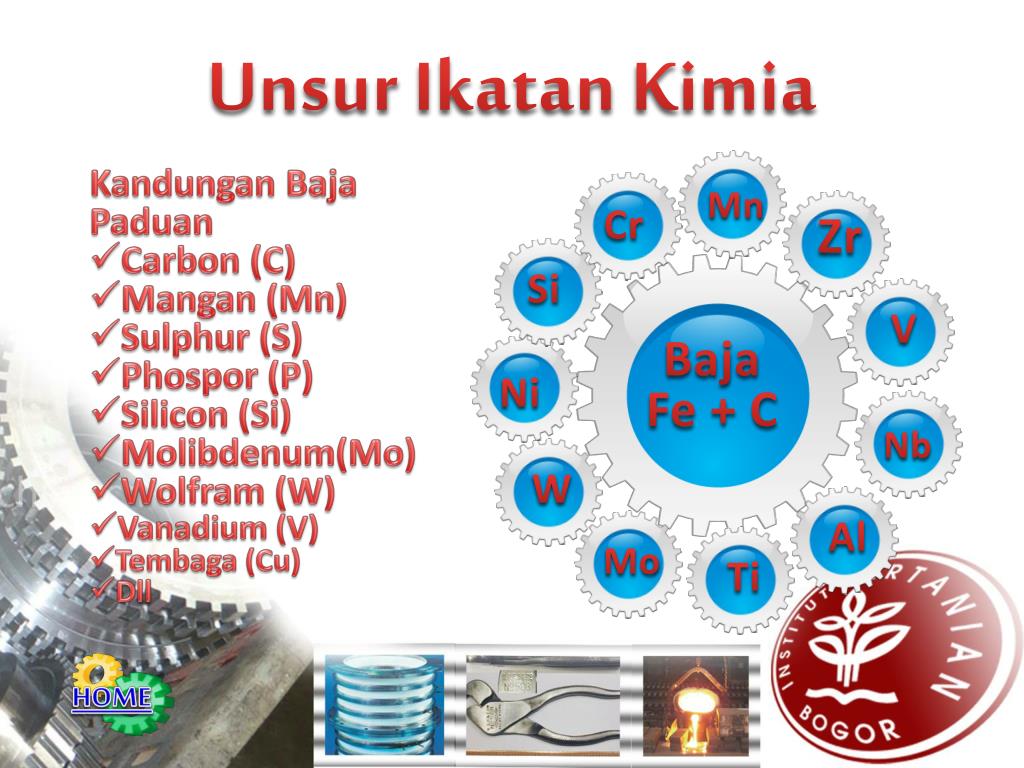

  6. UnsurIkatan Kimia Kandungan Baja Paduan • Carbon (C) • Mangan (Mn) • Sulphur (S) • Phospor (P) • Silicon (Si) • Molibdenum(Mo) • Wolfram (W) • Vanadium (V) • Tembaga (Cu) • Dll Mn Cr Zr Si V Baja Fe + C Ni Nb W Al Mo Ti Home

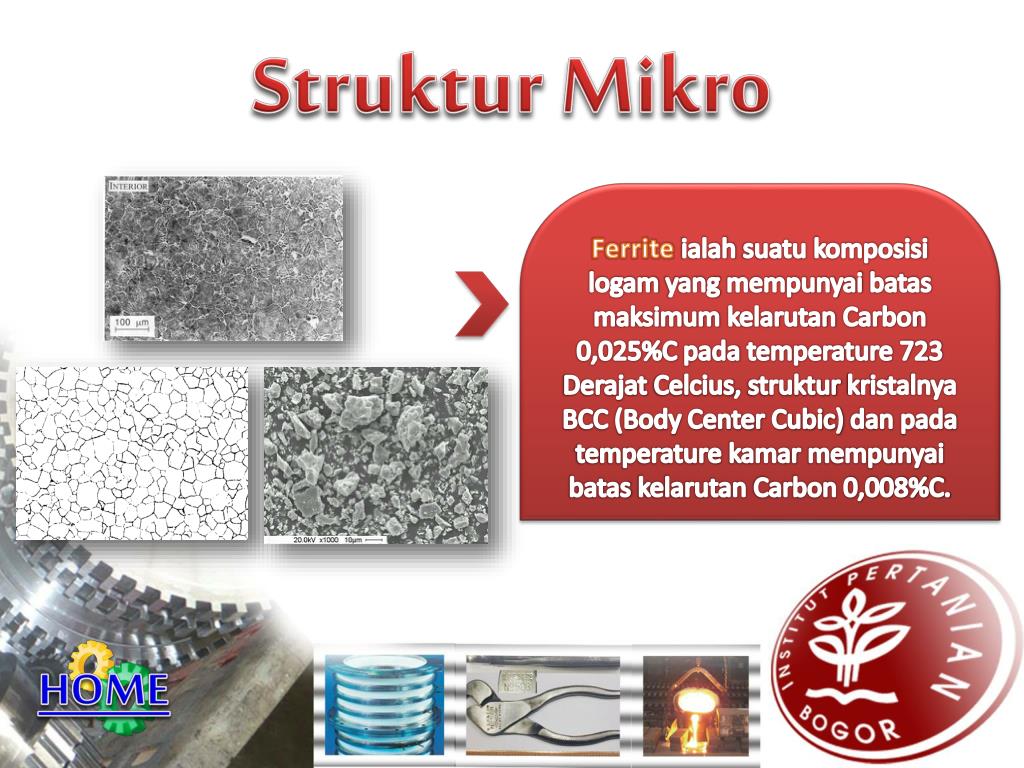

  7. StrukturMikro Ferriteialahsuatukomposisilogam yang mempunyaibatasmaksimumkelarutan Carbon 0,025%C pada temperature 723 DerajatCelcius, strukturkristalnya BCC (Body Center Cubic) danpada temperature kamarmempunyaibataskelarutan Carbon 0,008%C. Home

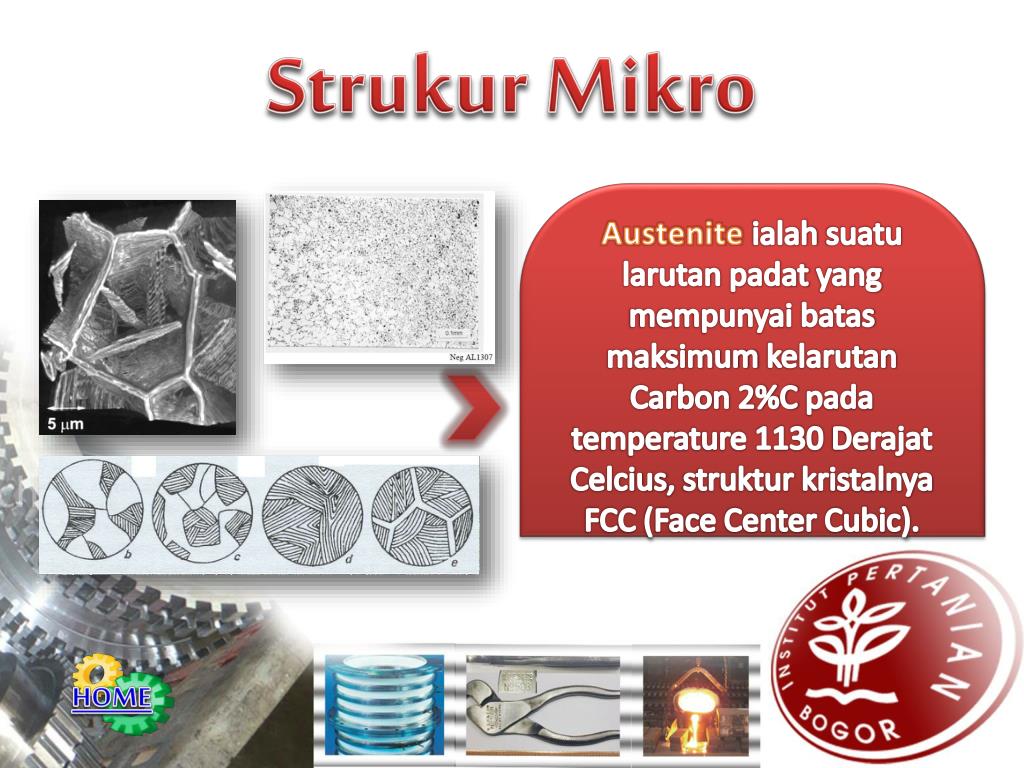

  8. StrukurMikro Austeniteialahsuatularutanpadat yang mempunyaibatasmaksimumkelarutan Carbon 2%C pada temperature 1130 DerajatCelcius, strukturkristalnya FCC (Face Center Cubic). Home

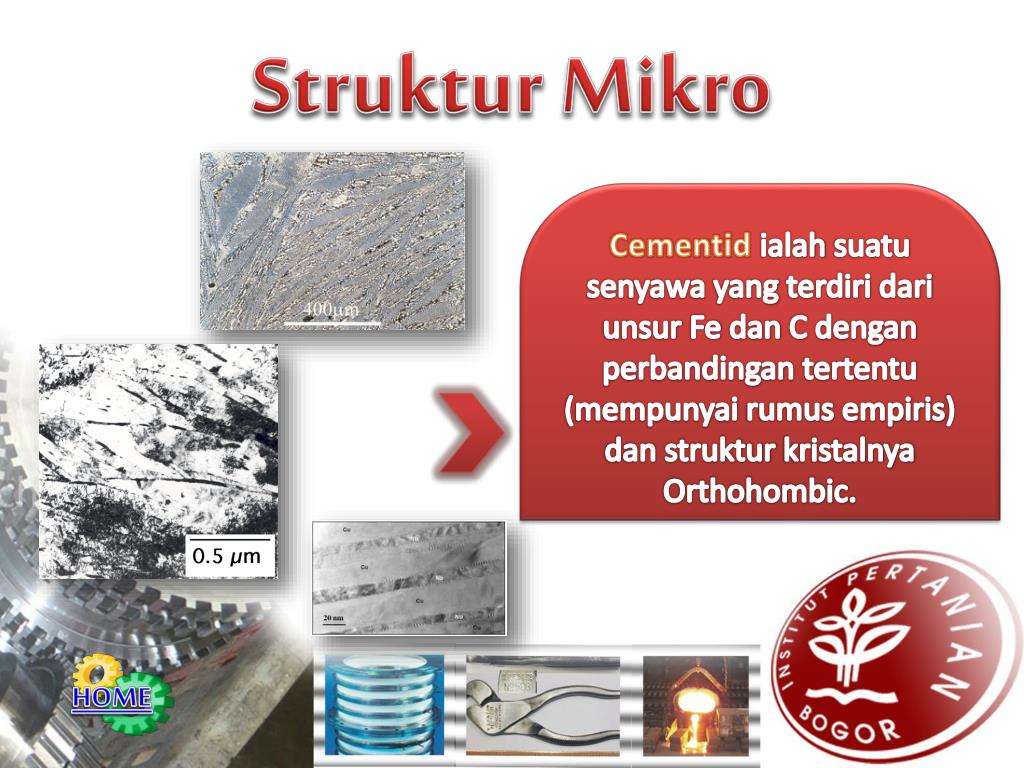

  9. StrukturMikro Cementidialahsuatusenyawa yang terdiridariunsur Fe dan C denganperbandingantertentu (mempunyairumusempiris) danstrukturkristalnyaOrthohombic. Home

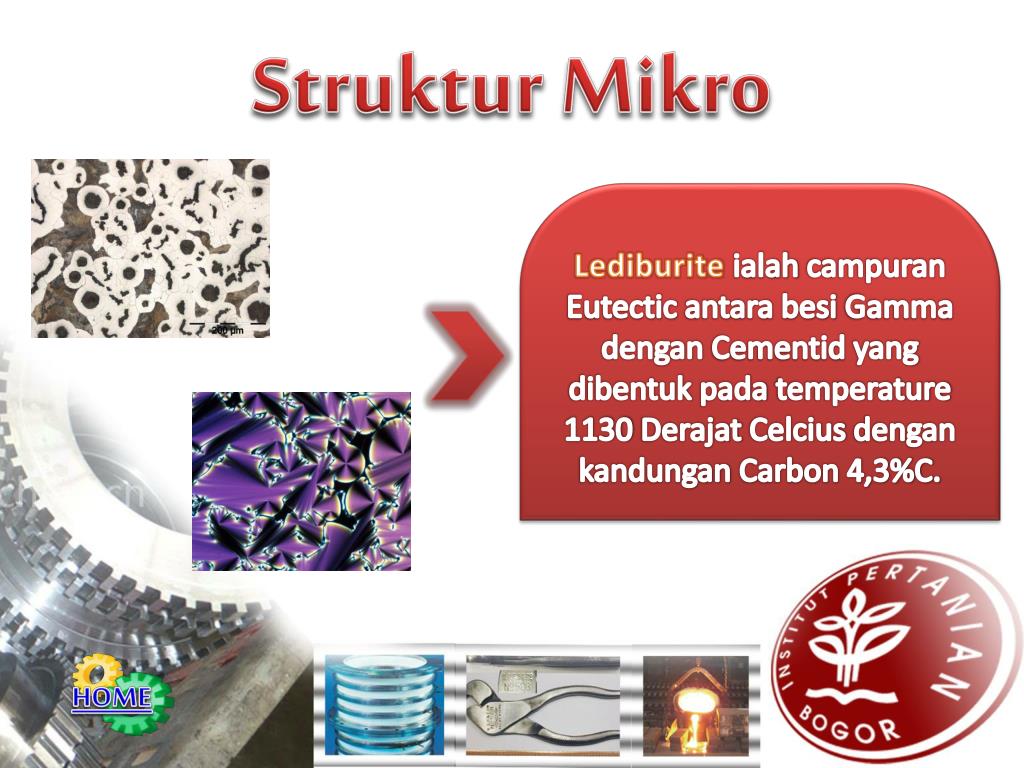

  10. StrukturMikro Lediburiteialahcampuran Eutectic antarabesi Gamma denganCementid yang dibentukpada temperature 1130 DerajatCelciusdengankandungan Carbon 4,3%C. Home

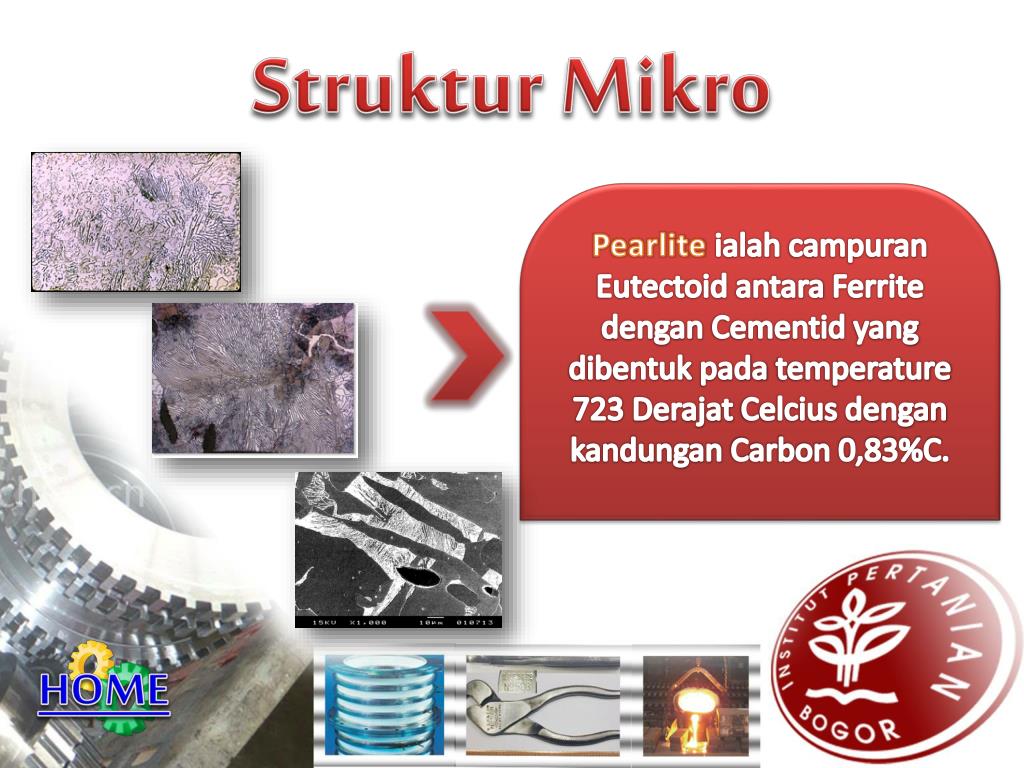

  11. StrukturMikro Pearliteialahcampuran Eutectoid antara Ferrite denganCementid yang dibentukpada temperature 723 DerajatCelciusdengankandungan Carbon 0,83%C. Home

  12. StrukturMikro • High Speed Steel (HSS) merupakanbagian Tool steel, HSS memilkikadarkarbon yang relative lebihtinggi ,Tungsten, Molybdenum, Vanadium, Chromium, Unsur Nickel dan Manganese Home

  13. 1 6 5 2 3 7 Cara Pembuatan Klip Video • Proses Konvertor • Proses Bassemer (asam) • Proses Thomas (basa) • Proses Siemens Martin 4 • Proses Basic Oxygen Furnace • Proses Dapur Listrik • Proses Dapur Kopel • Proses Bassemer (asam) 8 Home

  14. Cara Pembuatan Home

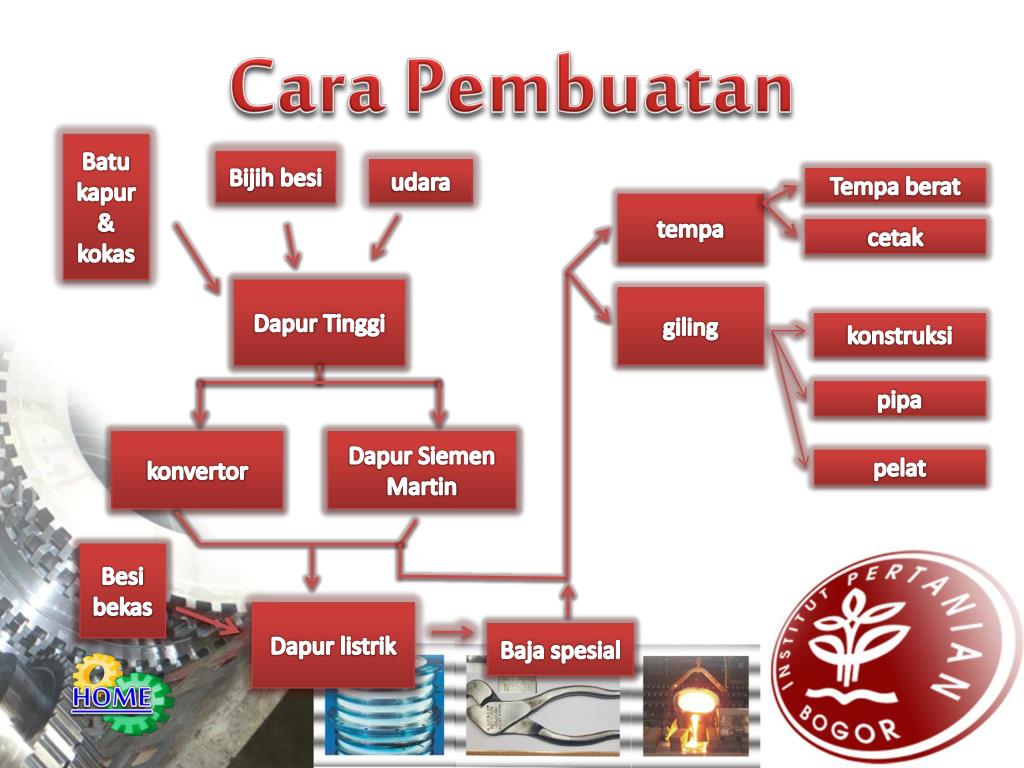

  15. Cara Pembuatan Batukapur & kokas Bijihbesi udara Tempaberat tempa cetak DapurTinggi giling konstruksi pipa konvertor DapurSiemen Martin pelat Besibekas Dapurlistrik Baja spesial Home

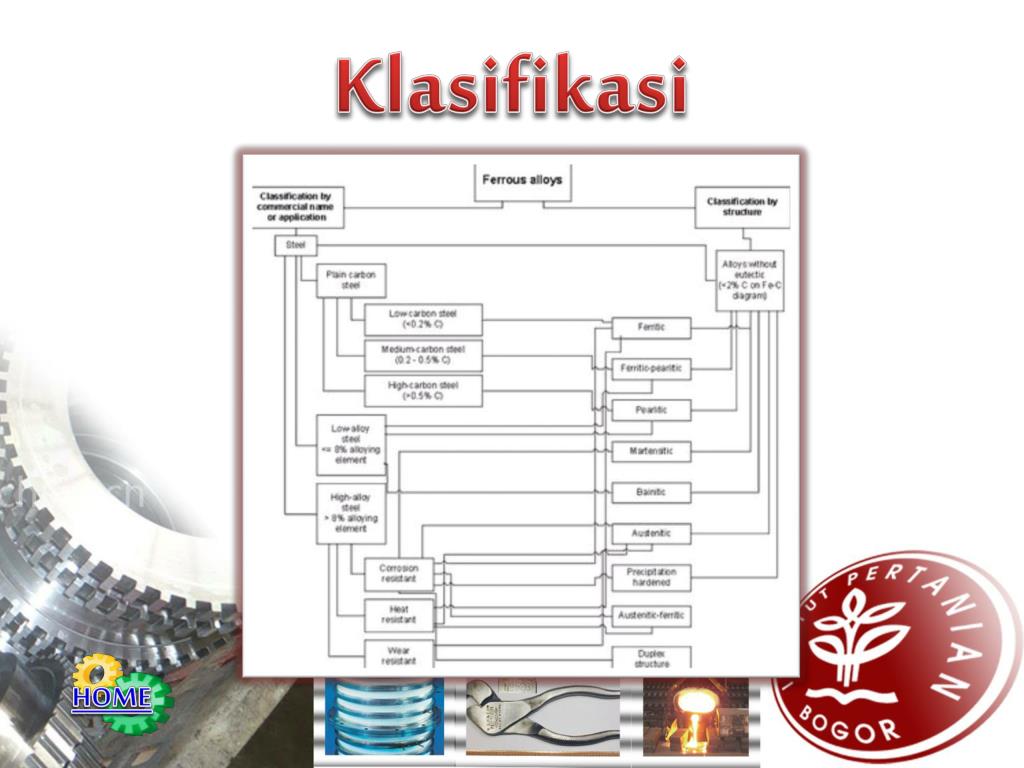

  16. Klasifikasi Home

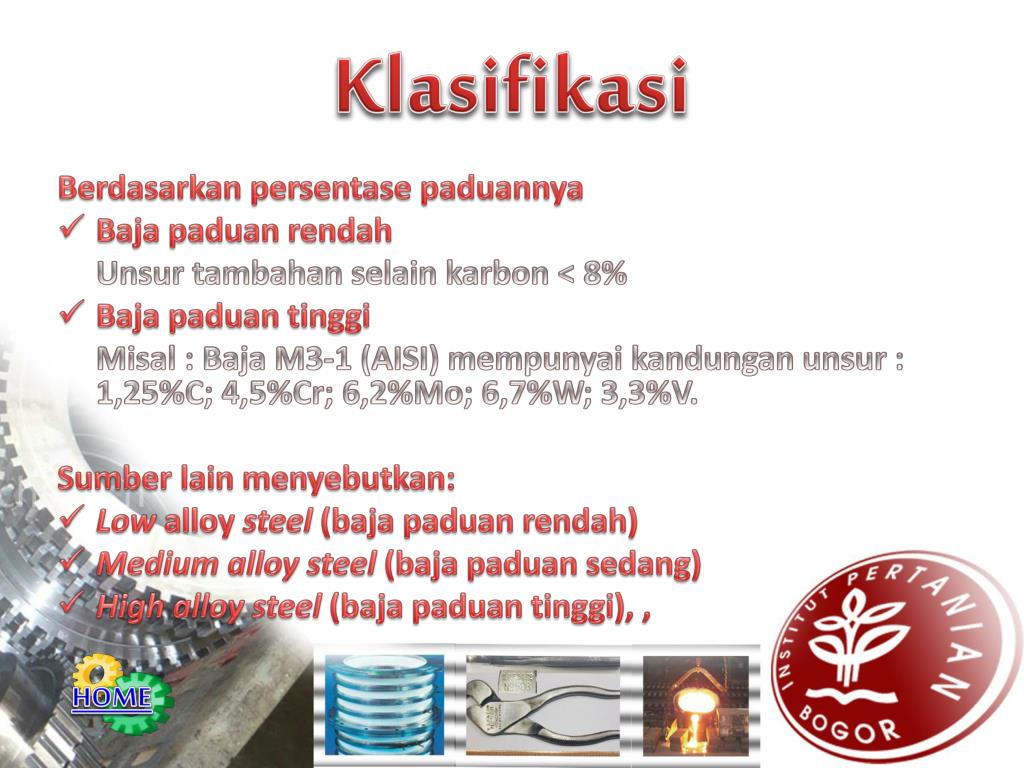

  17. Klasifikasi Berdasarkanpersentasepaduannya • Baja paduanrendah Unsurtambahanselainkarbon < 8% • Baja paduantinggi Misal : Baja M3-1 (AISI) mempunyaikandunganunsur : 1,25%C; 4,5%Cr; 6,2%Mo; 6,7%W; 3,3%V. Sumber lain menyebutkan: • Low alloy steel (bajapaduanrendah) • Medium alloy steel (bajapaduansedang) • High alloy steel (bajapaduantinggi), , Home

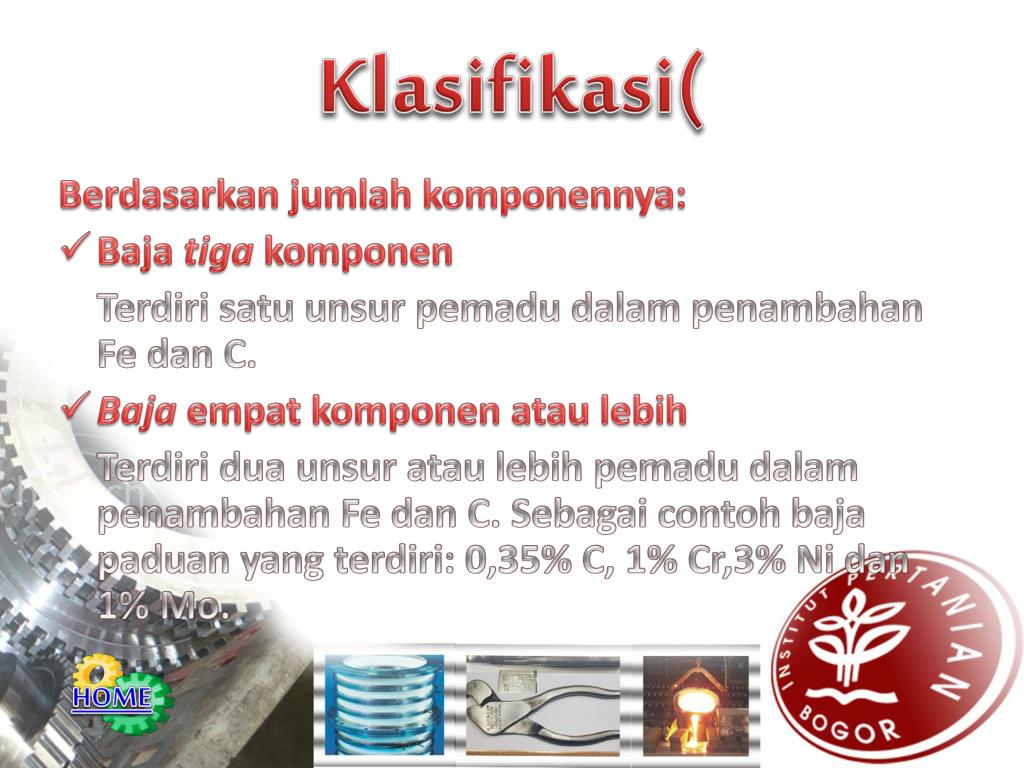

  18. Klasifikasi( Berdasarkanjumlahkomponennya: • Baja tigakomponen Terdirisatuunsurpemadudalampenambahan Fe dan C. • Bajaempatkomponenataulebih Terdiriduaunsurataulebihpemadudalampenambahan Fe dan C. Sebagaicontohbajapaduan yang terdiri: 0,35% C, 1% Cr,3% Ni dan 1% Mo. Home

  19. Klasifikasi Berdasarkanstrukturnya: • Baja pearlit (sorbitdantroostit) Unsur-unsurpaduanrelatifkecil maximum 5% Baja inimampudimesin, sifatmekaniknyameningkatolehheat treatment (hardening &tempering) • Baja martensit Unsurpemadunyalebihdari 5 %, sangatkerasdansukardimesin • Baja austenit Terdiridari 10 – 30% unsurpemadutertentu (Ni, Mnatau CO) Misalnya : Baja tahan karat (Stainless steel), nonmagnetic danbajatahanpanas (heat resistant steel). • Karbidatauledeburit Terdirisejumlahkarbondanunsur-unsurpembentukkarbid (Cr, W, Mn, Ti, Zr). Home

  20. Klasifikasi Berdasarkanpenggunaandansifat-sifatnya • Baja konstruksi (structural steel) • Baja perkakas (tool steel) Baja PaduandenganSifatKhusus • Baja Tahan Karat (Stainless Steel) • High Strength Low Alloy Steel (HSLS) • BajaPerkakas (Tool Steel) Home

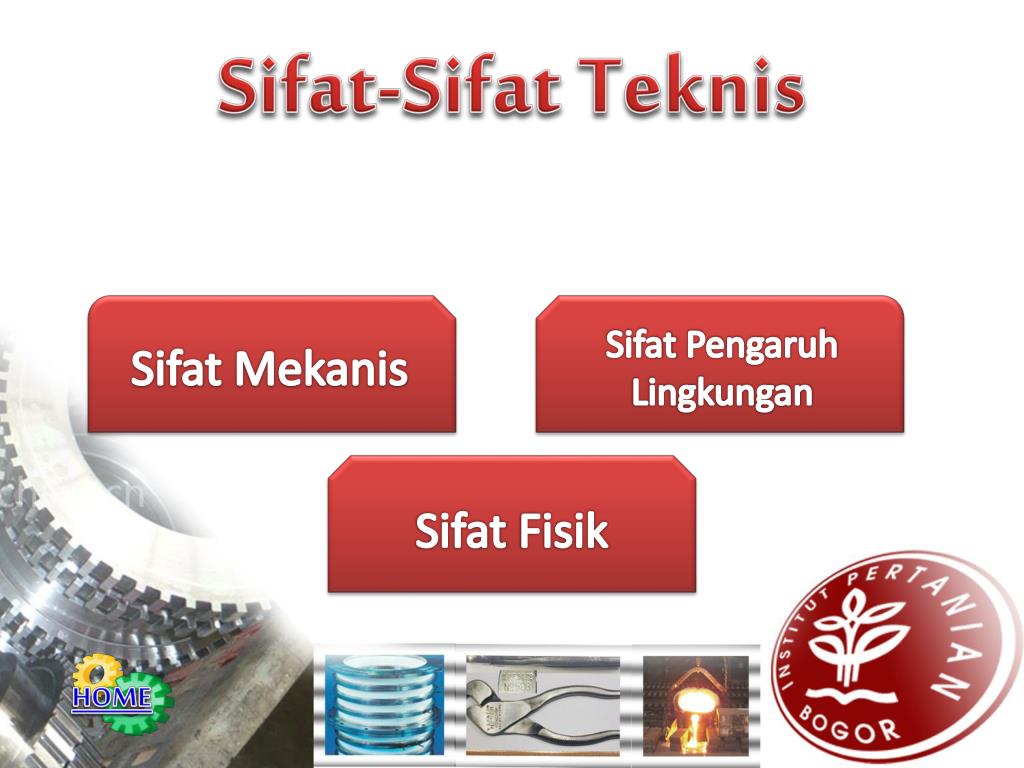

  21. Sifat-SifatTeknis SifatMekanis • SifatPengaruhLingkungan SifatFisik Home

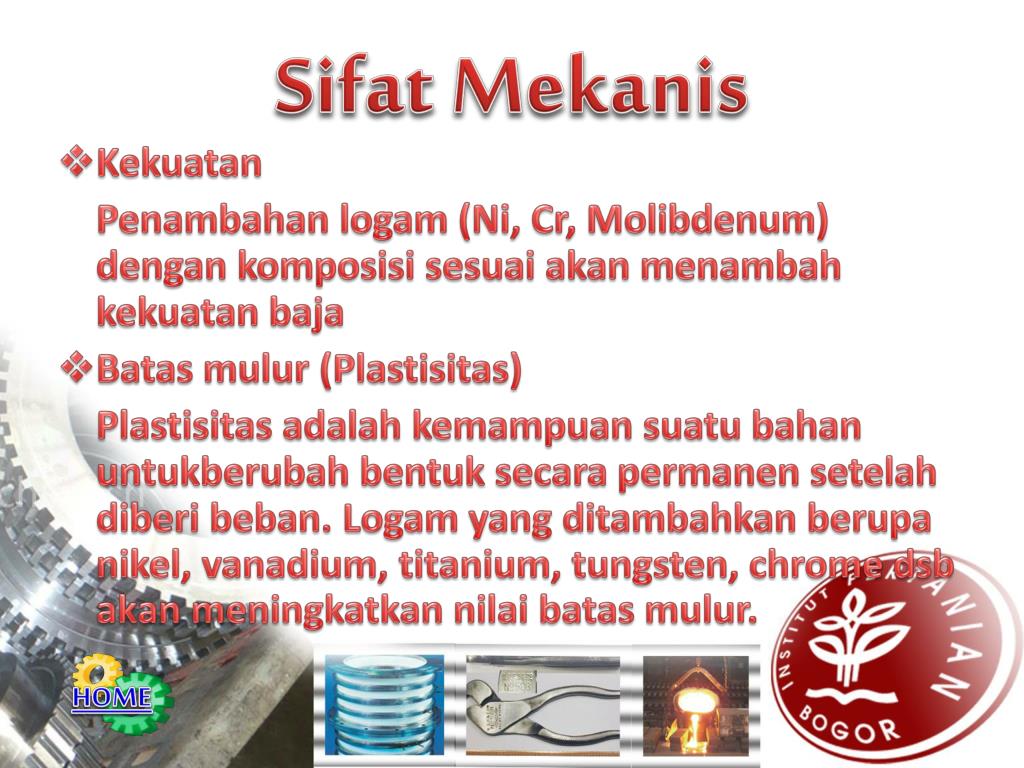

  22. SifatMekanis • Kekuatan Penambahanlogam (Ni, Cr, Molibdenum) dengankomposisisesuaiakanmenambahkekuatanbaja • Batas mulur (Plastisitas) Plastisitasadalahkemampuansuatubahanuntukberubahbentuksecarapermanensetelahdiberibeban. Logam yang ditambahkanberupanikel, vanadium, titanium, tungsten, chrome dsbakanmeningkatkannilaibatasmulur. Home

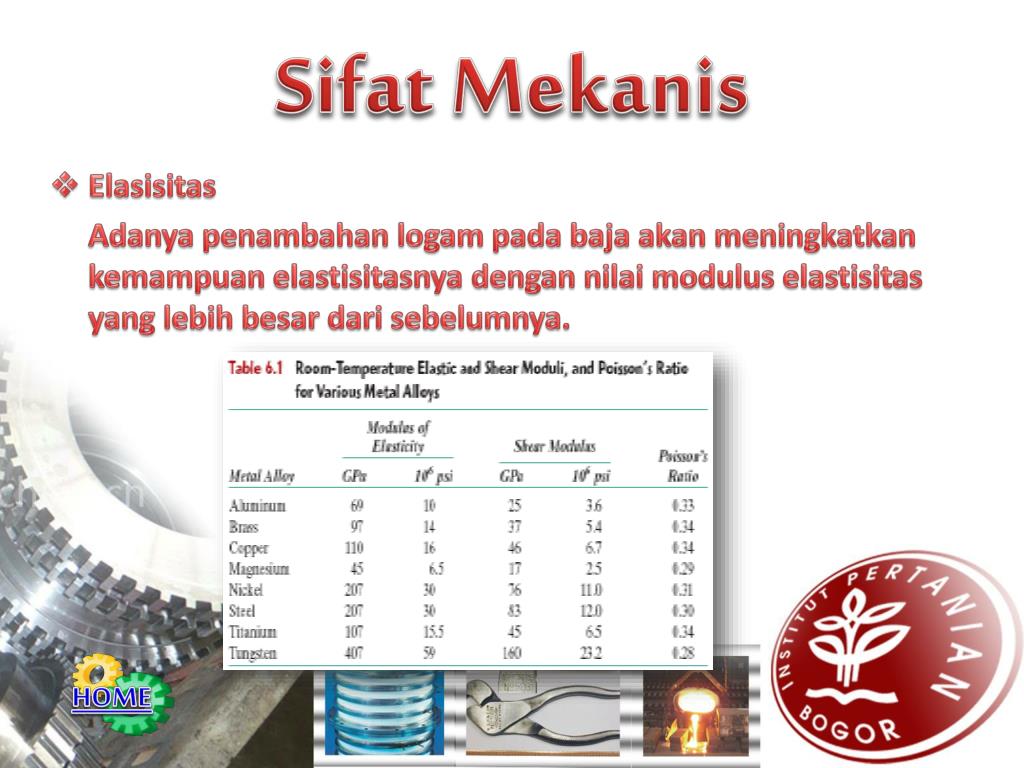

  23. SifatMekanis • Elasisitas Adanyapenambahanlogampadabajaakanmeningkatkankemampuanelastisitasnyadengannilai modulus elastisitas yang lebihbesardarisebelumnya. Home

  24. SifatMekanis • KekuatanTarik Logam Ni dan Cr merupakanbahan yang biasaditambahankanuntukmeningkatkankemampuanmenahantariakan, selainsebagaipenambahkekutantekan. • Keuletan Baja dengankandungankarbonrendahmemilikikeuletan yang tinggi, sehinggadenganpaduanlogam lain kadarkarbonnyaakanturun. Selainitu, kandunganfosforpadabajapaduan yang rendahakanmeningkatkankeuletannya. Home

  25. SifatMekanis KurvaRegangandanTegangan Home

  26. SifatMekanis KurvaRegangandanTegangan (Alloy Steel 4140) Home

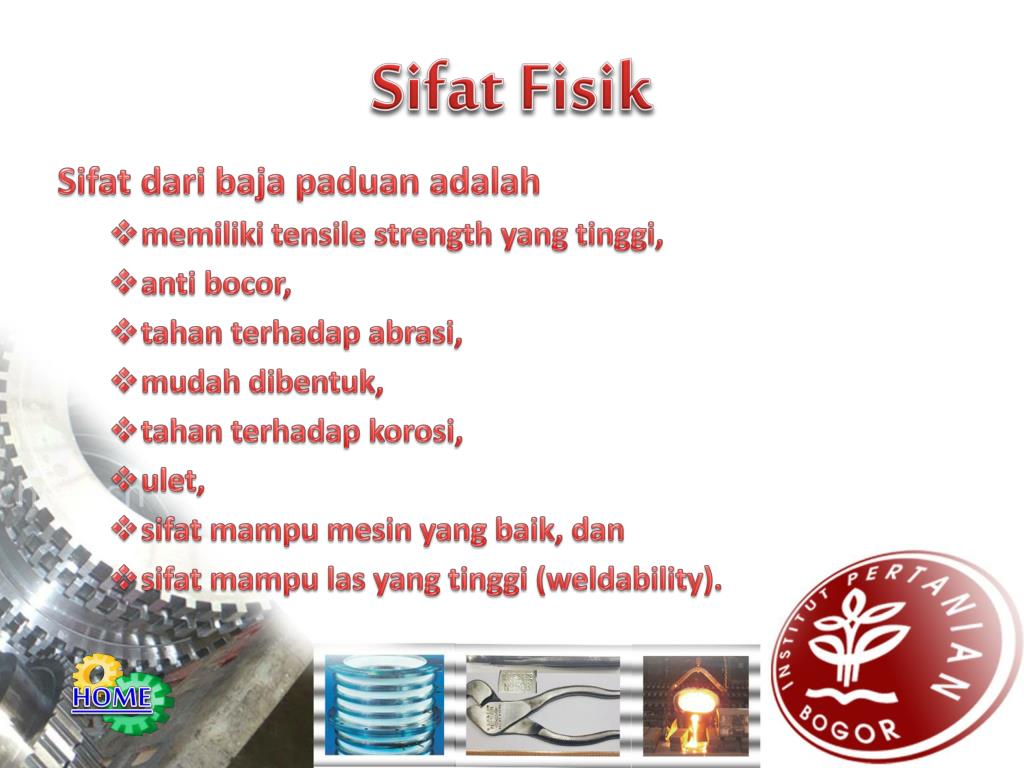

  27. SifatFisik Sifatdaribajapaduanadalah • memiliki tensile strength yang tinggi, • anti bocor, • tahanterhadapabrasi, • mudahdibentuk, • tahanterhadapkorosi, • ulet, • sifatmampumesin yang baik, dan • sifatmampulas yang tinggi (weldability). Home

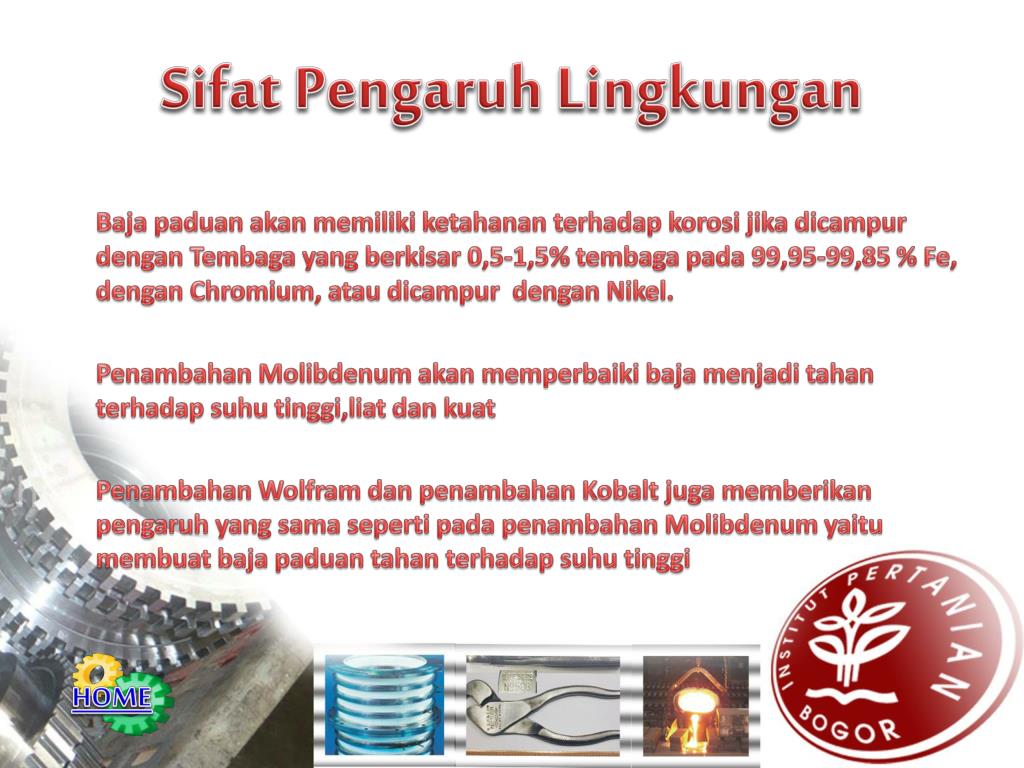

  28. SifatPengaruhLingkungan Baja paduanakanmemilikiketahananterhadapkorosijikadicampurdenganTembaga yang berkisar 0,5-1,5% tembagapada 99,95-99,85 % Fe, dengan Chromium, ataudicampurdenganNikel. PenambahanMolibdenumakanmemperbaikibajamenjaditahanterhadapsuhutinggi,liatdankuat Penambahan Wolfram danpenambahanKobaltjugamemberikanpengaruh yang samasepertipadapenambahanMolibdenumyaitumembuatbajapaduantahanterhadapsuhutinggi Home

  29. ContohPenggunaan/Aplikasi Penggunaanbajapaduanpadabidangteknika. Tap Tang Gear Home

  30. ContohPenggunaan/Aplikasi PenggunaanbajapaduanpadabidangPertanian MesinPemotongPadi BajakTraktor Home

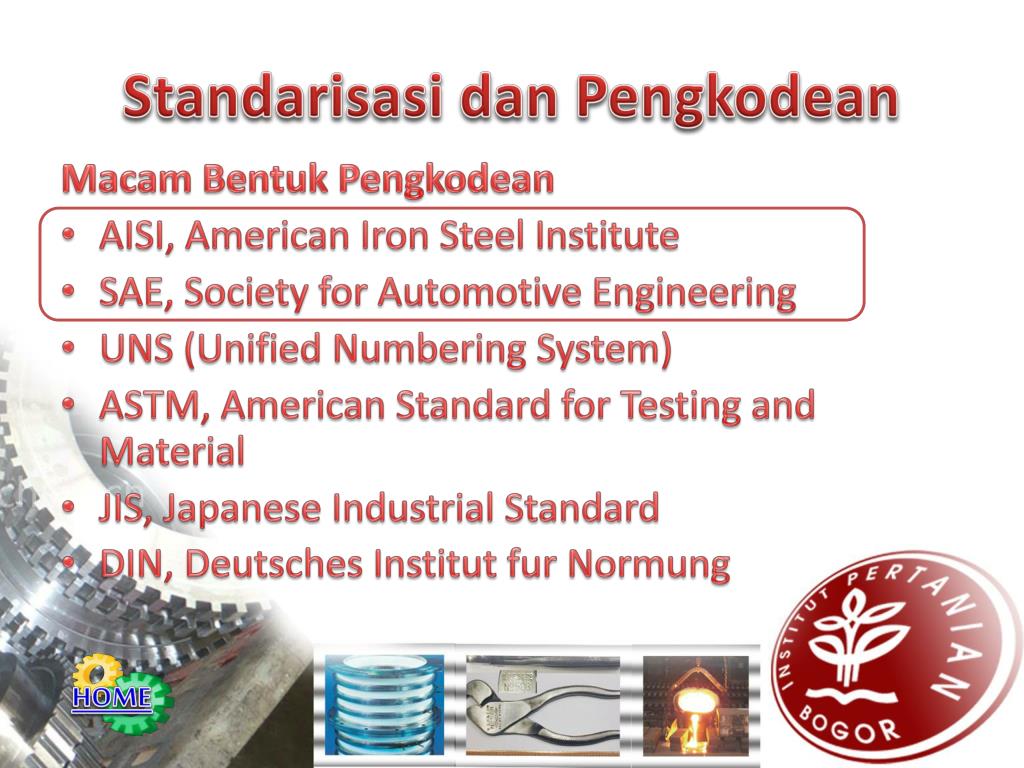

  31. StandarisasidanPengkodean MacamBentukPengkodean • AISI, American Iron Steel Institute • SAE, Society for Automotive Engineering • UNS (Unified Numbering System) • ASTM, American Standard for Testing and Material • JIS, Japanese Industrial Standard • DIN, DeutschesInstitut fur Normung Home

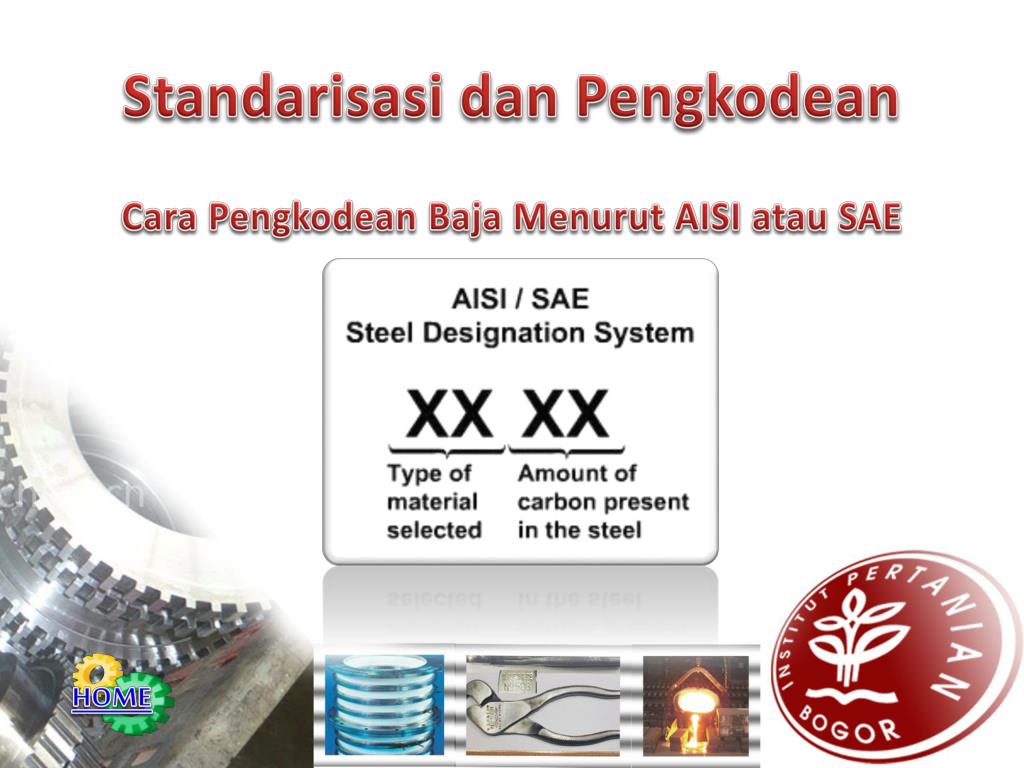

  32. StandarisasidanPengkodean Cara Pengkodean BajaMenurutAISIatauSAE Home

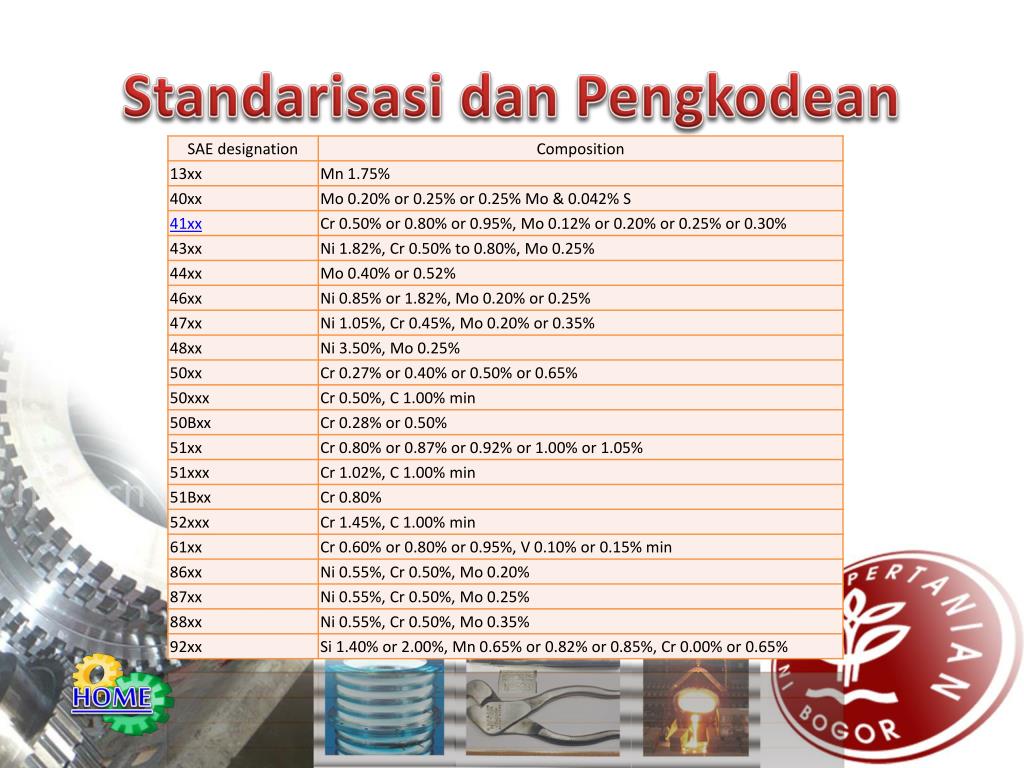

  33. StandarisasidanPengkodean Home

  34. StandarisasidanPengkodean Cara Pengkodean BajaStandarlainnya ASTM JIS ASTM A 582/A 582M-95b (2000) Grade 303Se JISG 4303:1998 Grade SUS 304 DIN DIN X45CrSi9 Home

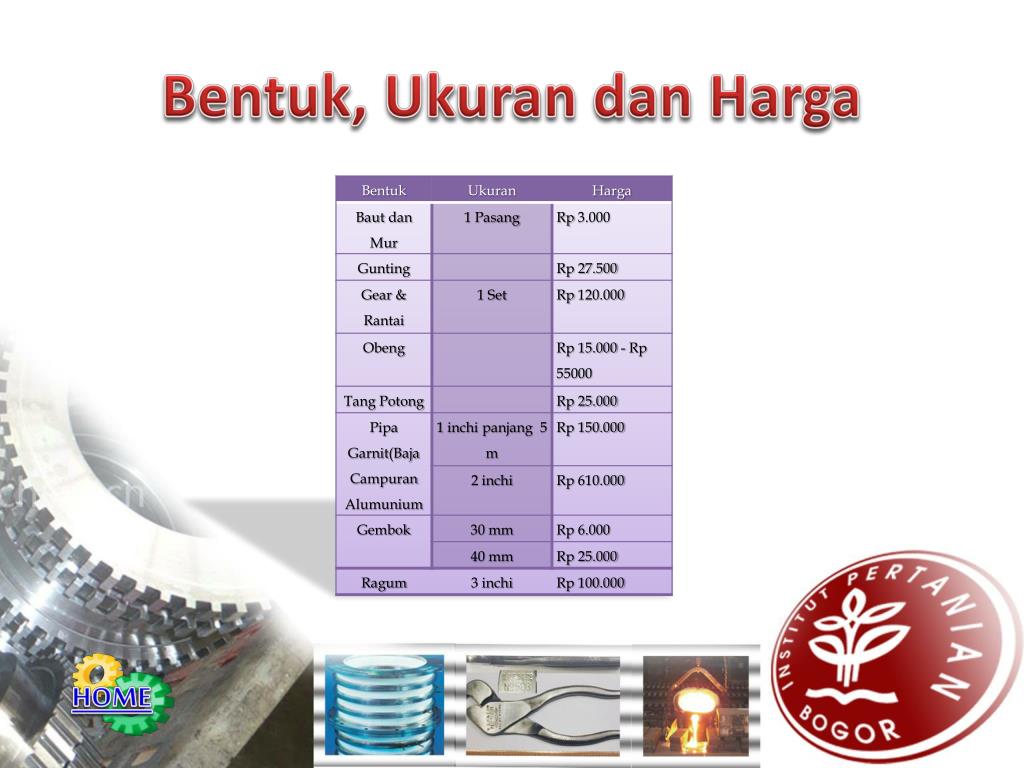

  35. Bentuk, UkurandanHarga Home

  36. Terimakasih Home
