Reader testing model by using antenna ( แบบจำลองชุดทดสอบหัวอ่านโดยใช้สายอากาศ ). Pozar , David M. Microwave engineering. 3rd ed. Hoboken, N.J. : Wiley,2005. สายอากาศไดโพล . เข้าถึงได้จาก : http://www.hs8jyx.com/html/dipole.html . (วันที่สืบค้น : 3 สิงหาคม 2552 ).
E N D
Reader testing model by using antenna (แบบจำลองชุดทดสอบหัวอ่านโดยใช้สายอากาศ)
Pozar, David M.Microwave engineering. 3rd ed. Hoboken, N.J. : Wiley,2005.
สายอากาศไดโพล.เข้าถึงได้จาก : http://www.hs8jyx.com/html/dipole.html. (วันที่สืบค้น : 3 สิงหาคม 2552)
Parabolic Antenna.เข้าถึงได้จาก : http://www.radartutorial.eu/06.antennas/an10.en.html. (วันที่สืบค้น: 3สิงหาคม 2552)
รูปแบบการจำลองหัวอ่านรูปแบบการจำลองหัวอ่าน Testing the reader model as a recording head circuit Testing the recording head circuit connect to conductor wire Testing the reader model as a resistance Voltage S-Parameter
โครงสร้างภายในของ Recording Head Simplified model for a recording head on suspension แสดงตัวต้านทานที่เป็น Reader Head • Wallash. A New Electrical Overstress (EOS) Test for Magnetic Recording Heads.เข้าถึงได้จาก :www.credencetech.com/products/.../New_EOS_Test_Recording_Heads.pdf. • (วันที่สืบค้น : 14 พฤศจิกายน 2552)
การจำลองหัวอ่าน • ใช้ Lumped และ Discrete port แทนค่าความต้านทานในหัวอ่าน 1.1 ใช้ Lumped แทนค่าความต้านทานในหัวอ่าน
กราฟแสดงความสัมพันธ์ระหว่าง Voltage และ Frequency
การจำลองหัวอ่าน 1.2 ใช้ Discrete port แทนค่าความต้านทานในหัวอ่าน

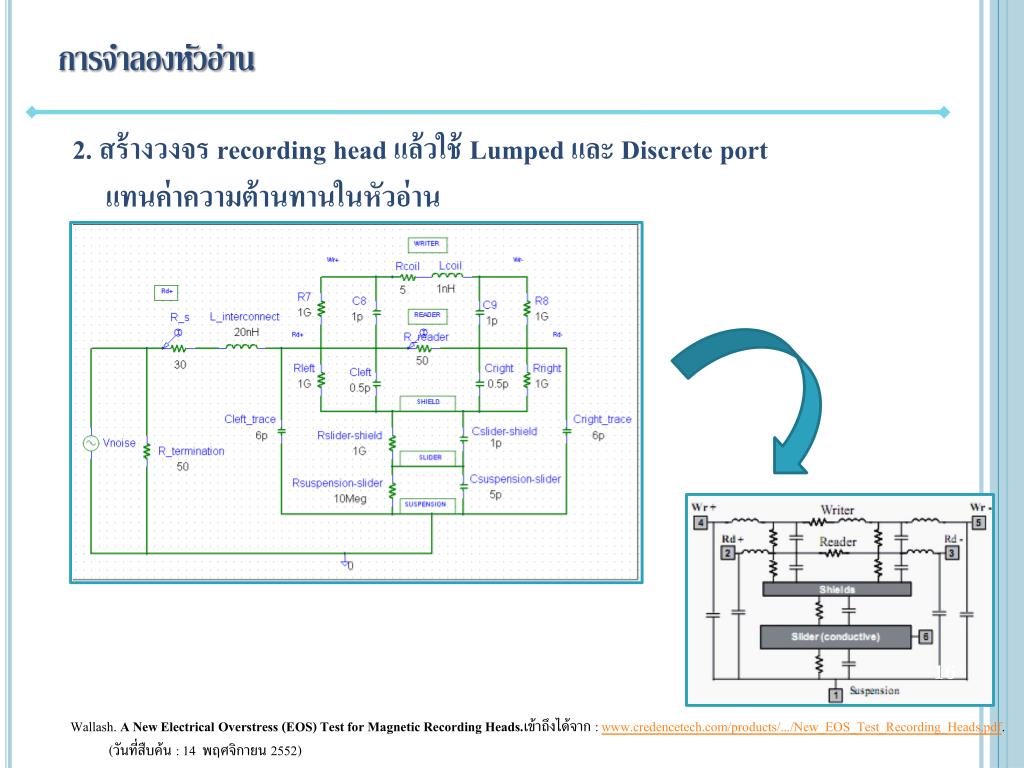

การจำลองหัวอ่าน • 2. สร้างวงจร recording head แล้วใช้ Lumped และ Discrete port • แทนค่าความต้านทานในหัวอ่าน • Wallash. A New Electrical Overstress (EOS) Test for Magnetic Recording Heads.เข้าถึงได้จาก :www.credencetech.com/products/.../New_EOS_Test_Recording_Heads.pdf. • (วันที่สืบค้น : 14 พฤศจิกายน 2552)

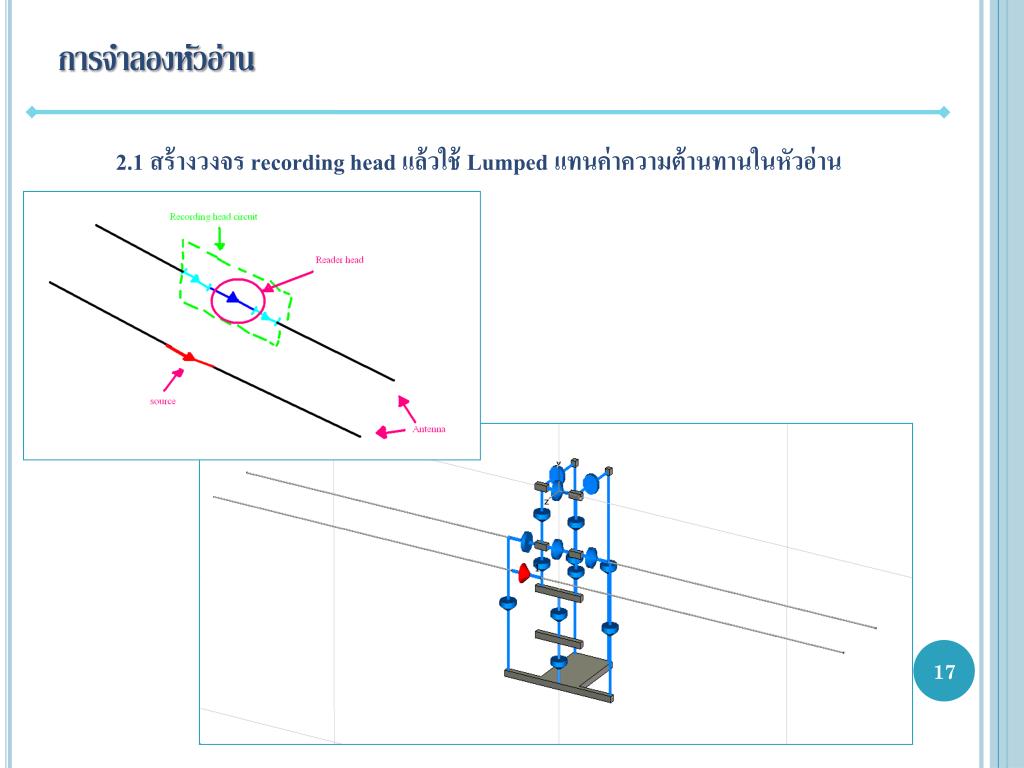

การจำลองหัวอ่าน • 2.1 สร้างวงจร recording head แล้วใช้ Lumped แทนค่าความต้านทานในหัวอ่าน
กราฟแสดงความสัมพันธ์ระหว่าง Voltage และ Frequency
การจำลองหัวอ่าน • 2.2 สร้างวงจร recording head แล้วใช้ Discrete port แทนค่าความต้านทานในหัวอ่าน

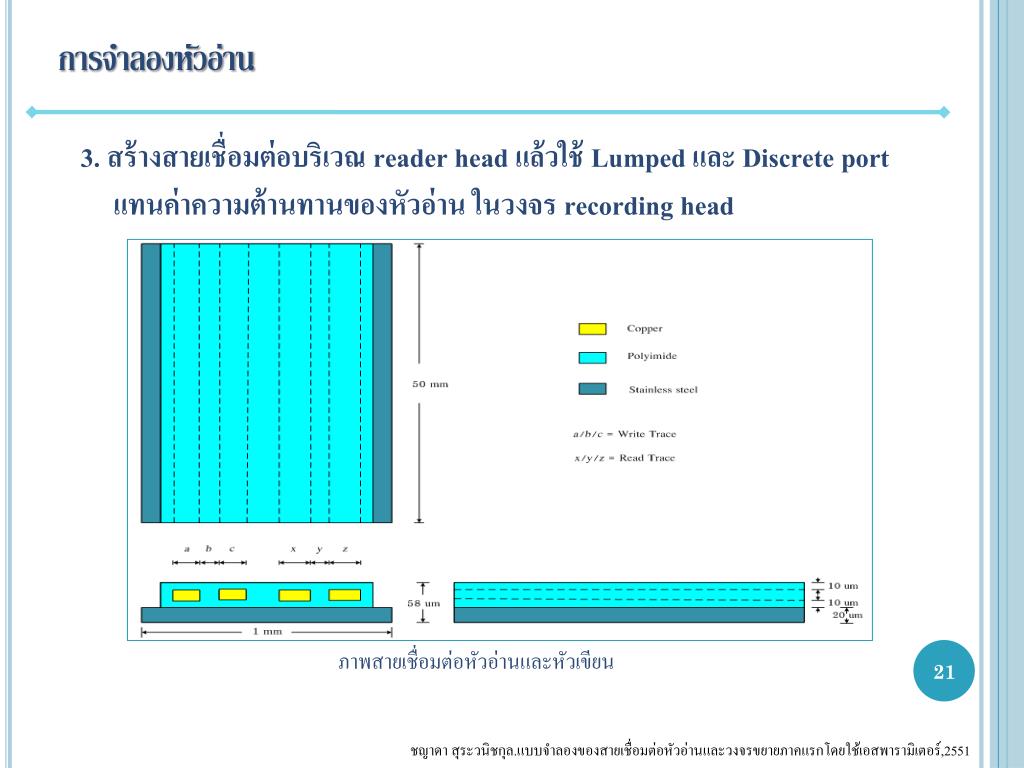

การจำลองหัวอ่าน • 3. สร้างสายเชื่อมต่อบริเวณ reader head แล้วใช้ Lumped และ Discrete port • แทนค่าความต้านทานของหัวอ่าน ในวงจร recording head ภาพสายเชื่อมต่อหัวอ่านและหัวเขียน ชญาดา สุระวนิชกุล.แบบจำลองของสายเชื่อมต่อหัวอ่านและวงจรขยายภาคแรกโดยใช้เอสพารามิเตอร์,2551
การจำลองหัวอ่าน • 3.1 สร้างสายเชื่อมต่อบริเวณ reader head แล้วใช้ Lumpedแทนค่าความต้านทานของหัวอ่าน • ในวงจร recording head
การจำลองหัวอ่าน ภาพขยายส่วนเชื่อมต่อกับบริเวณหัวอ่าน

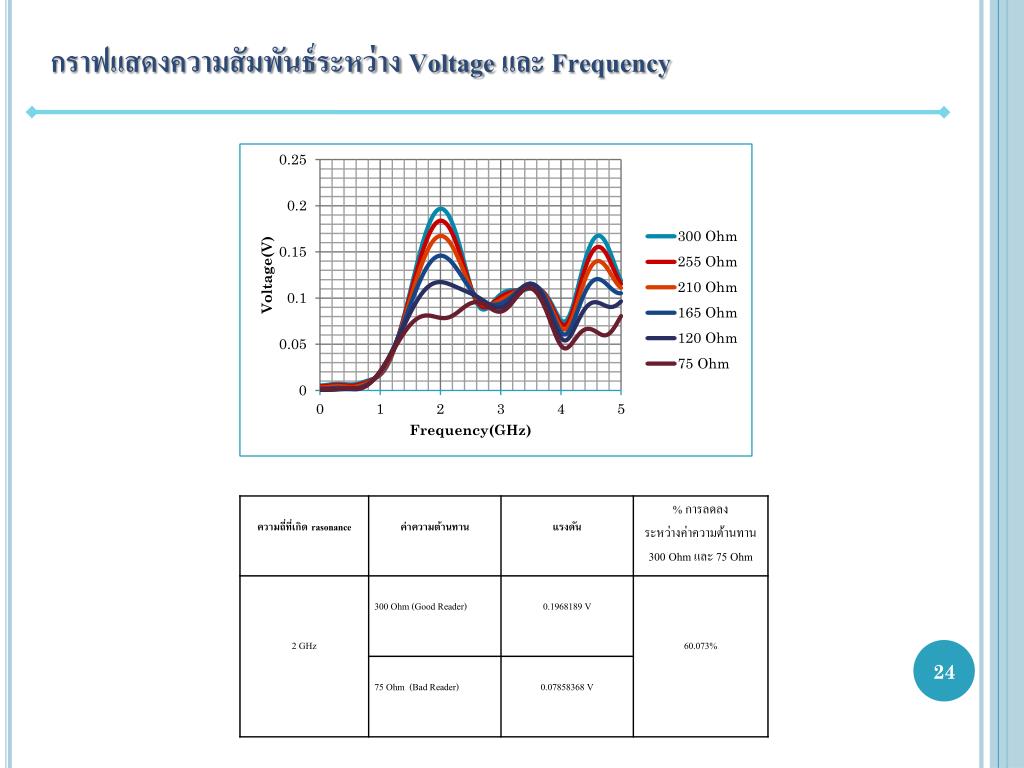

กราฟแสดงความสัมพันธ์ระหว่าง Voltage และ Frequency
การจำลองหัวอ่าน 3.2 สร้างสายเชื่อมต่อบริเวณ reader head แล้วใช้ Discrete port แทนค่าความต้านทานของหัวอ่าน ในวงจร recording head
การจำลองหัวอ่าน ภาพขยายส่วนเชื่อมต่อกับบริเวณหัวอ่าน
กราฟแสดงความสัมพันธ์ระหว่าง Voltage และ Frequency ของทั้ง 3 การทดลอง เมื่อใช้ Lumped แทนค่าความต้านทานใน reader head เมื่อใช้ Lumped แทนค่าความต้านทานในวงจร recording head เมื่อมีสายเชื่อมต่อบริเวณ reader head แล้วใช้ Lumped แทนค่าความต้านทานของหัวอ่าน ในวงจร recording head
กราฟแสดงค่า s-parameter (s 2,1) ของทั้ง 3 การทดลอง เมื่อใช้ Discrete port แทนค่าความต้านทานใน reader head เมื่อใช้ Discrete port แทนค่าความต้านทานในวงจร recording head • เมื่อมีสายเชื่อมต่อบริเวณ reader head แล้วใช้ Discrete portแทนค่าความต้านทานของหัวอ่าน ในวงจร recording head
