Presentation Transcript
motory

MOTORY

Ondřej Hornig 2006

druhy motor
Druhy motorů
  • Podle druhu motoru:
    • Rotační motor
    • Lineární motor
    • Oscilační motor
    • + další speciální poddruhy motorů…
druhy motor1
Druhy motorů
  • Podle zdroje energie
    • Tepelný motor
      • Parní stroj
      • Spalovací motor
      • Stirlingův motor
    • Kapalinový motor
      • Hydrostatický motor
      • Hydrodynamický motor
    • Elektromotor
      • Sériový elektromotor
      • Derivační elektromotor
      • Kompaudní elektromotor
      • Asynchronní elektromotor
      • Synchronní elektromotor
druhy motor2

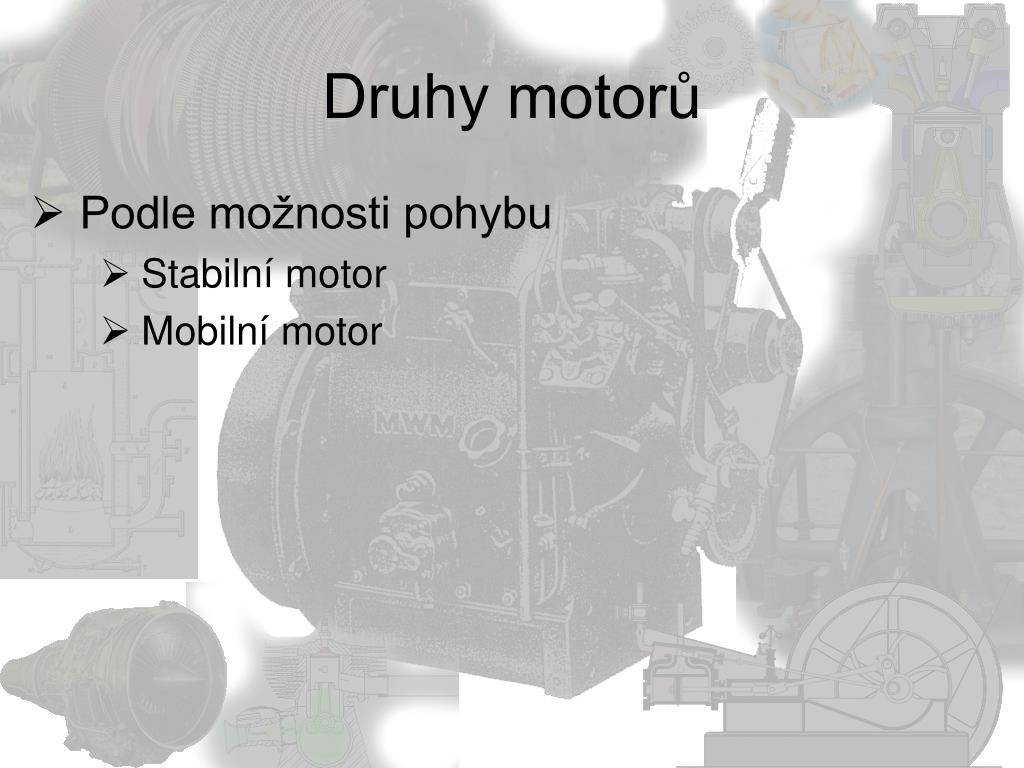

Druhy motorů
  • Podle možnosti pohybu
    • Stabilní motor
    • Mobilní motor
rota n motor

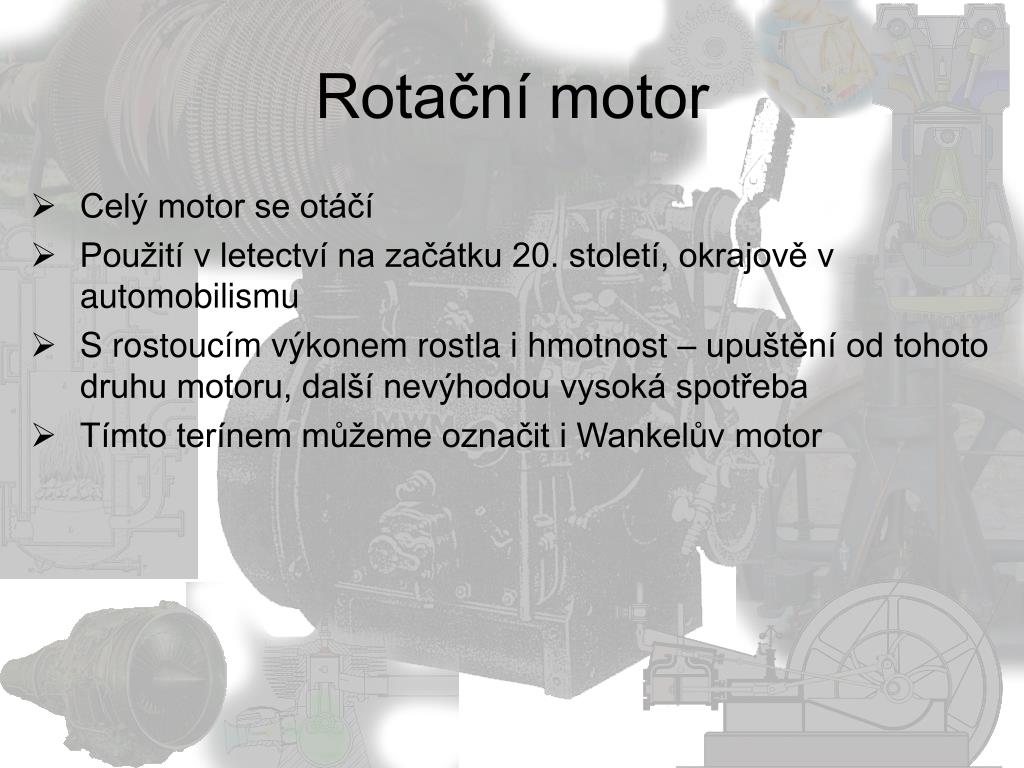

Rotační motor
  • Celý motor se otáčí
  • Použití v letectví na začátku 20. století, okrajově v automobilismu
  • S rostoucím výkonem rostla i hmotnost – upuštění od tohoto druhu motoru, další nevýhodou vysoká spotřeba
  • Tímto terínem můžeme označit i Wankelův motor
tepeln motor

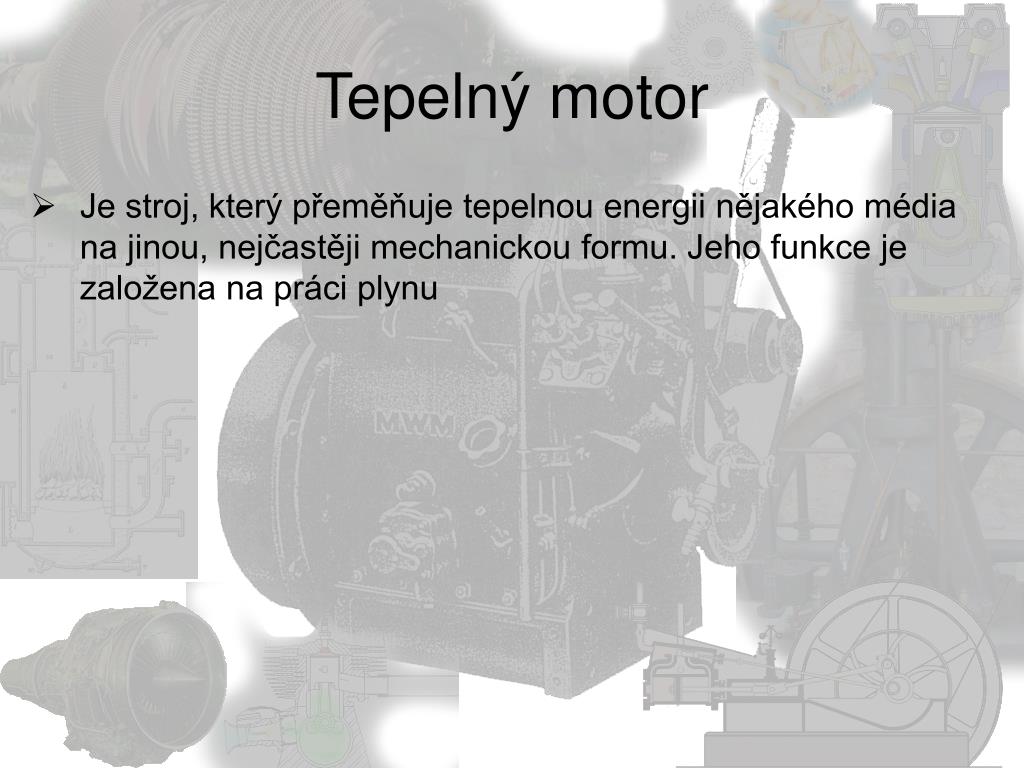

Tepelný motor
  • Je stroj, který přeměňuje tepelnou energii nějakého média na jinou, nejčastěji mechanickou formu. Jeho funkce je založena na práci plynu
parn stroj

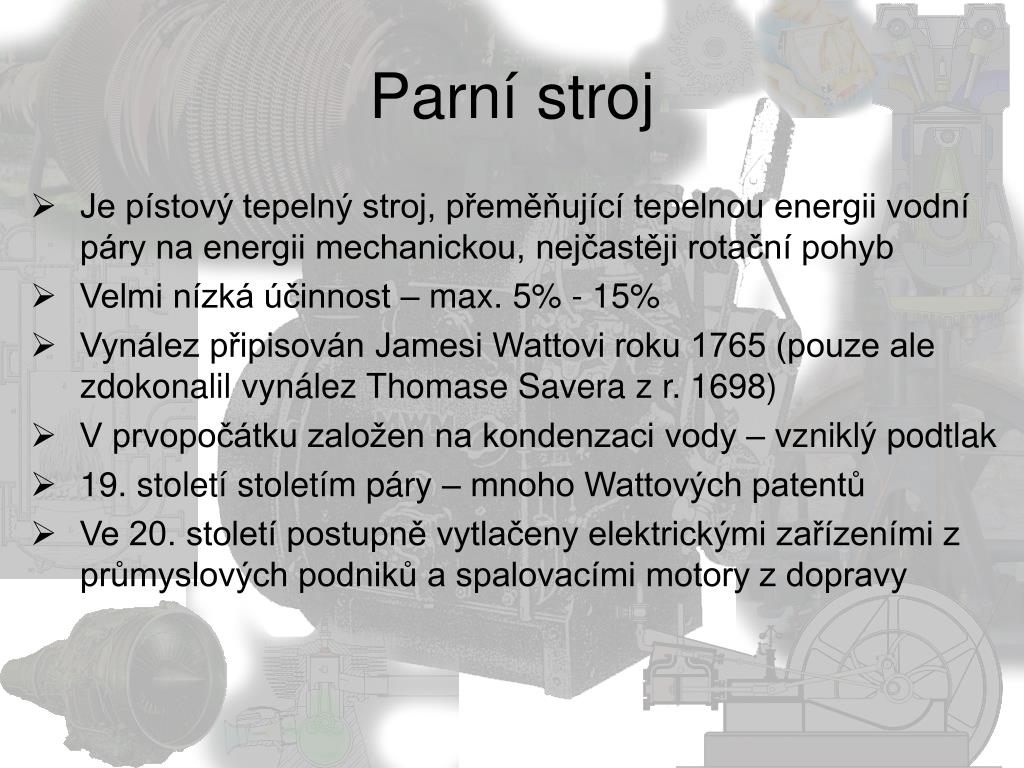

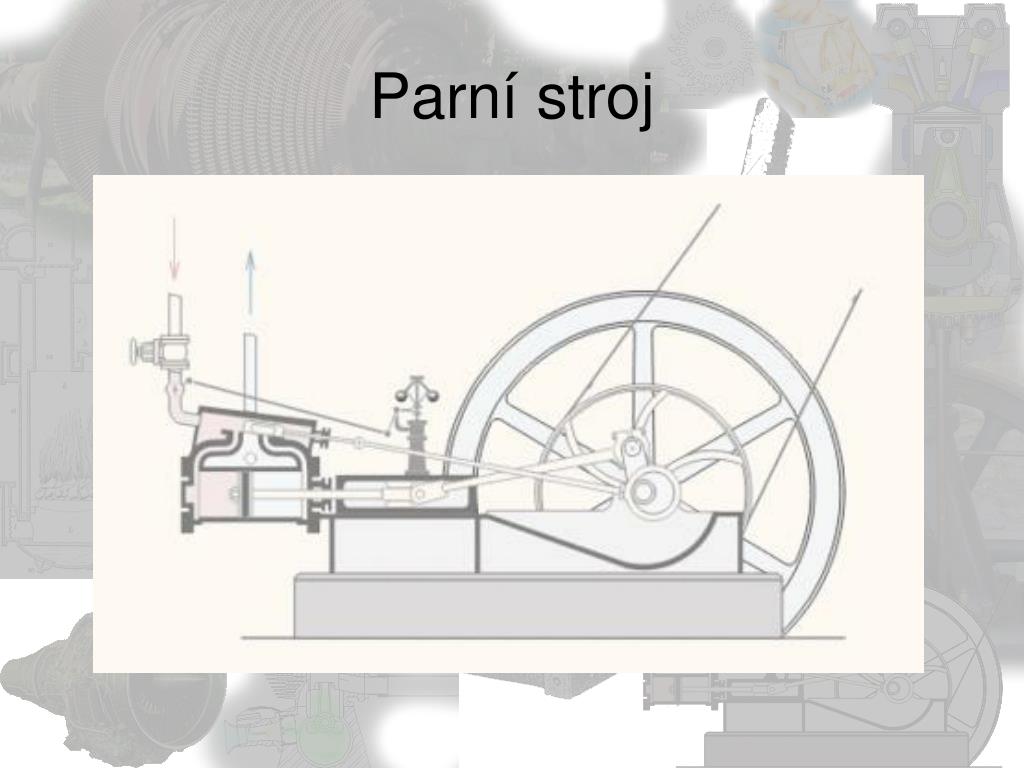

Parní stroj
  • Je pístový tepelný stroj, přeměňující tepelnou energii vodní páry na energii mechanickou, nejčastěji rotační pohyb
  • Velmi nízká účinnost – max. 5% - 15%
  • Vynález připisován Jamesi Wattovi roku 1765 (pouze ale zdokonalil vynález Thomase Savera z r. 1698)
  • V prvopočátku založen na kondenzaci vody – vzniklý podtlak
  • 19. století stoletím páry – mnoho Wattových patentů
  • Ve 20. století postupně vytlačeny elektrickými zařízeními z průmyslových podniků a spalovacími motory z dopravy
parn stroj1

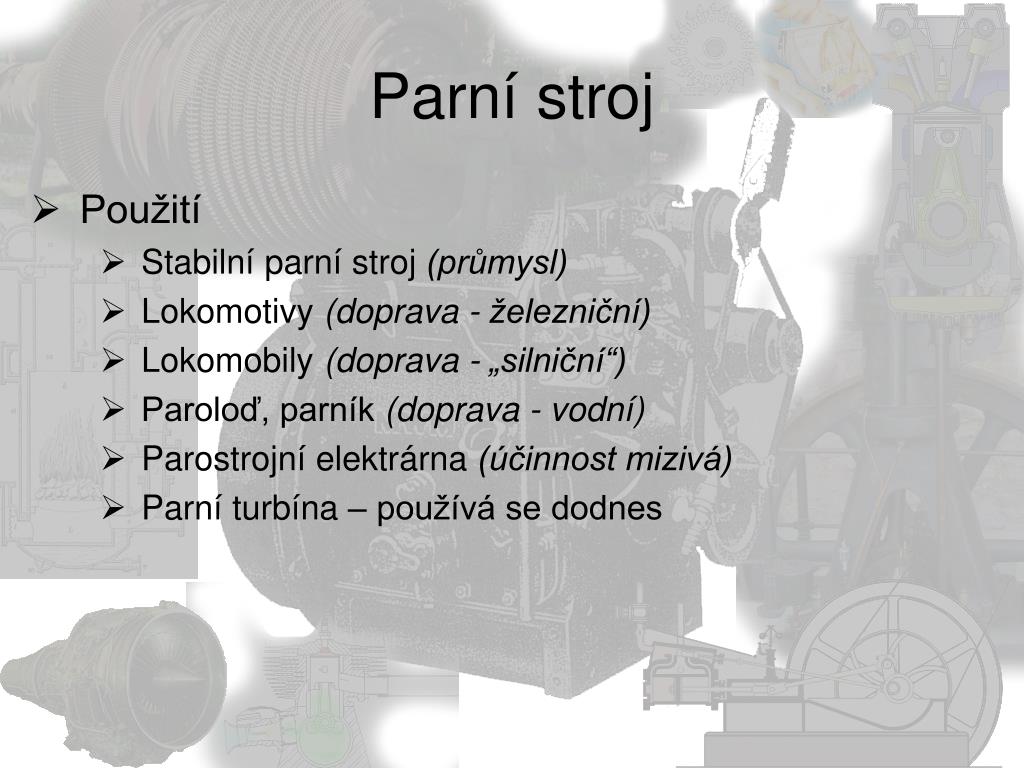

Parní stroj
  • Použití
    • Stabilní parní stroj (průmysl)
    • Lokomotivy (doprava - železniční)
    • Lokomobily (doprava - „silniční“)
    • Paroloď, parník (doprava - vodní)
    • Parostrojní elektrárna (účinnost mizivá)
    • Parní turbína – používá se dodnes
parn stroj turb na

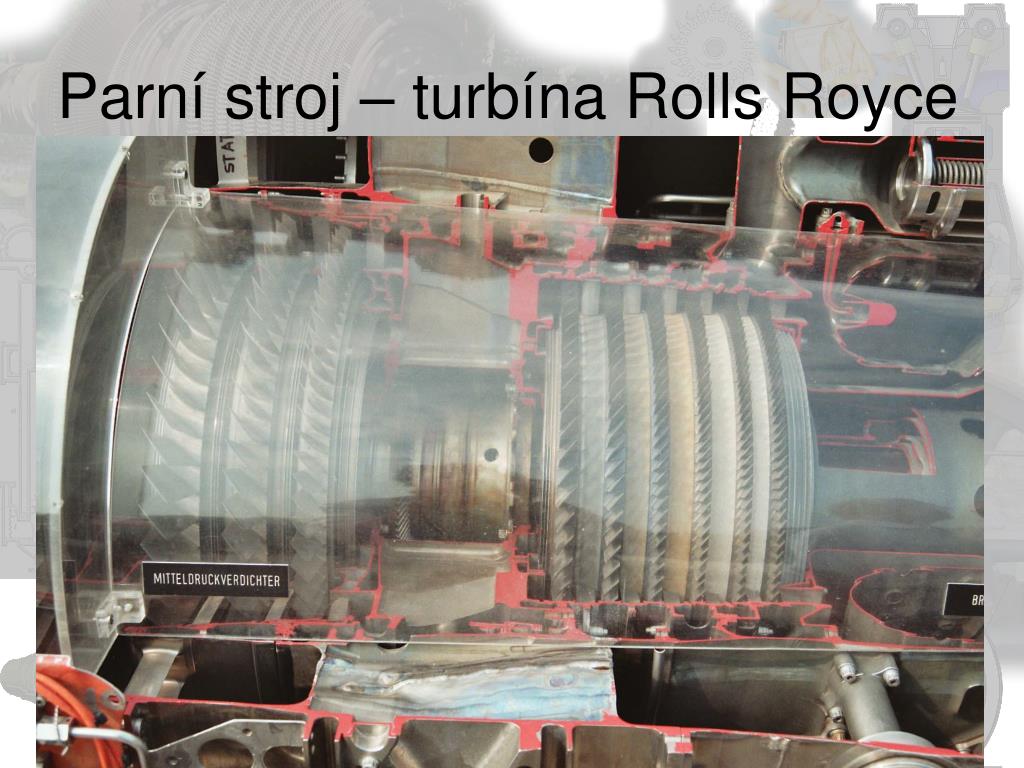

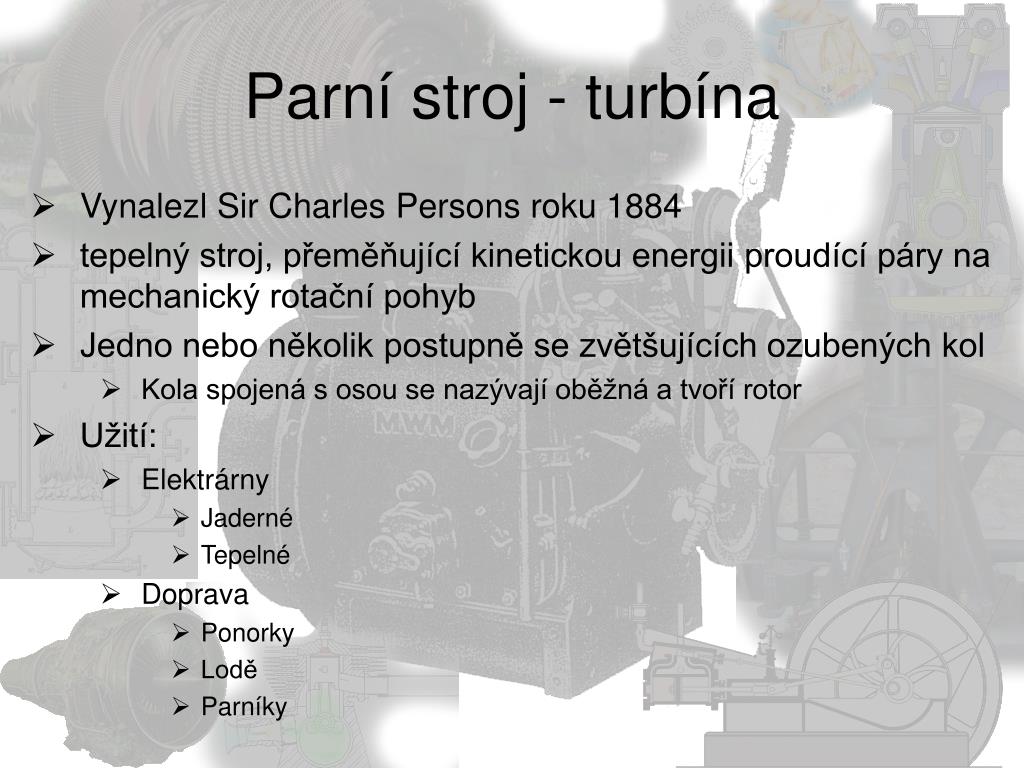

Parní stroj - turbína
  • Vynalezl Sir Charles Persons roku 1884
  • tepelný stroj, přeměňující kinetickou energii proudící páry na mechanický rotační pohyb
  • Jedno nebo několik postupně se zvětšujících ozubených kol
    • Kola spojená s osou se nazývají oběžná a tvoří rotor
  • Užití:
    • Elektrárny
      • Jaderné
      • Tepelné
    • Doprava
      • Ponorky
      • Lodě
      • Parníky
spalovac motor

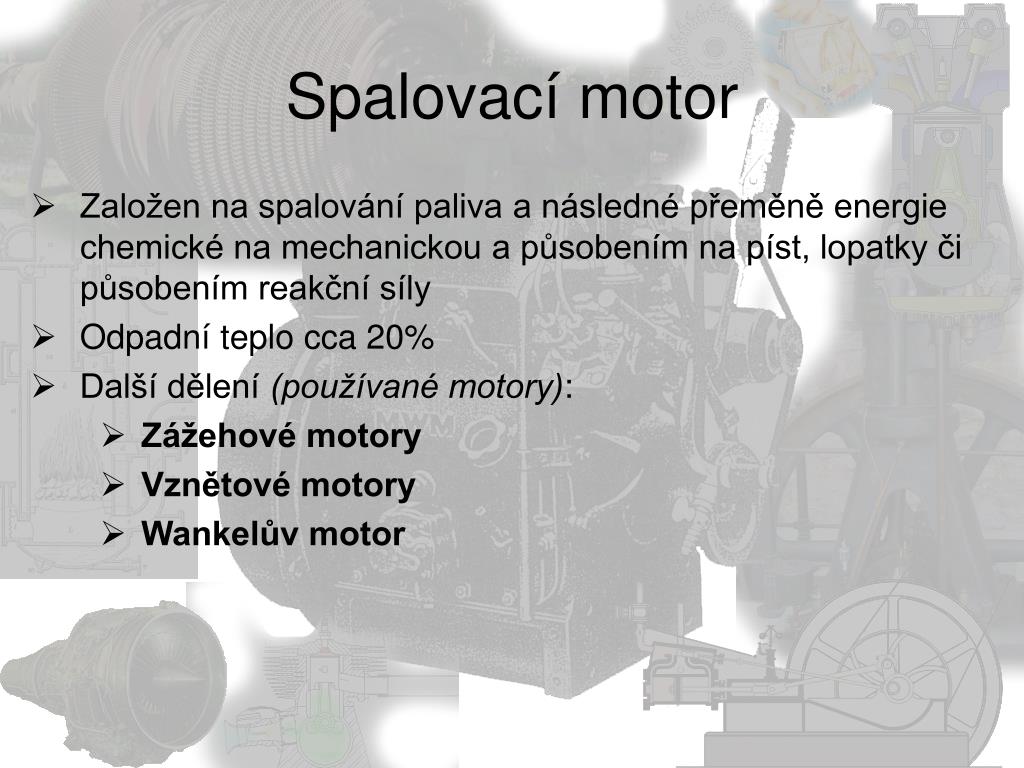

Spalovací motor
  • Založen na spalování paliva a následné přeměně energie chemické na mechanickou a působením na píst, lopatky či působením reakční síly
  • Odpadní teplo cca 20%
  • Další dělení (používané motory):
    • Zážehové motory
    • Vznětové motory
    • Wankelův motor
z ehov motor

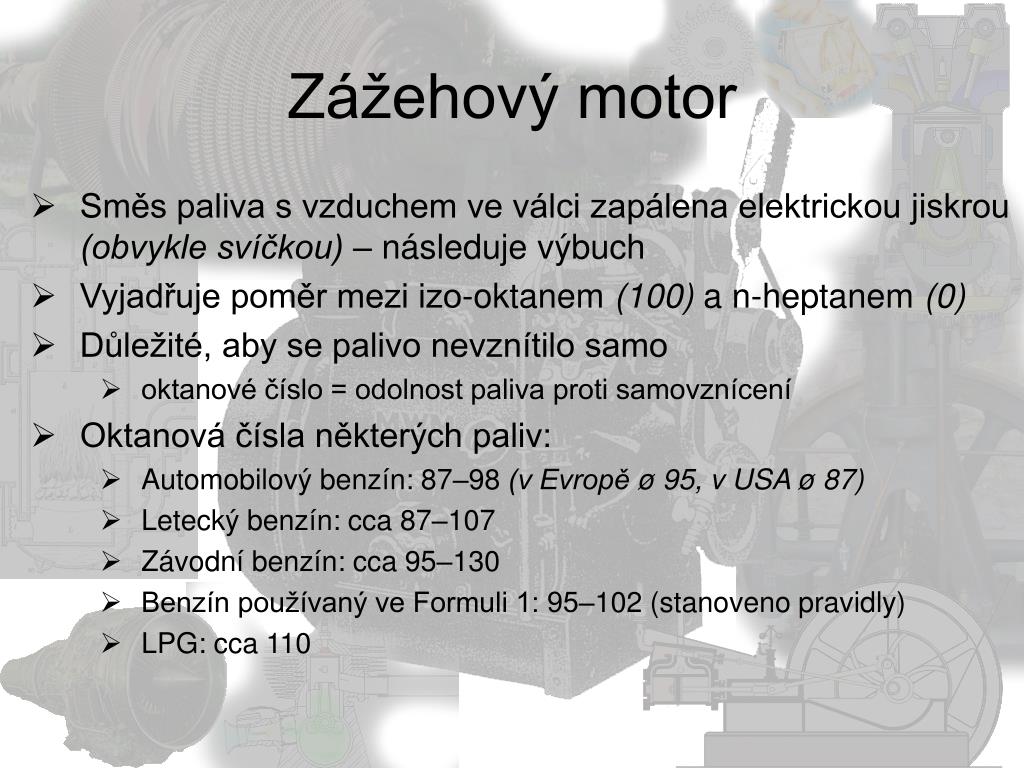

Zážehový motor
  • Směs paliva s vzduchem ve válci zapálena elektrickou jiskrou (obvykle svíčkou) – následuje výbuch
  • Vyjadřuje poměr mezi izo-oktanem (100) a n-heptanem (0)
  • Důležité, aby se palivo nevznítilo samo
    • oktanové číslo = odolnost paliva proti samovznícení
  • Oktanová čísla některých paliv:
    • Automobilový benzín: 87–98 (v Evropě ø 95, v USA ø 87)
    • Letecký benzín: cca 87–107
    • Závodní benzín: cca 95–130
    • Benzín používaný ve Formuli 1: 95–102 (stanoveno pravidly)
    • LPG: cca 110
z ehov motor dvoutaktn
Zážehový motor - dvoutaktní
  • Sání a komprese - píst se pohybuje od dolní úvratě směrem k horní, v klikové skříni vzniká podtlak a tím se nasaje do klikové skříně zápalná směs, během pohybu pístu nahoru se uzavírá výfukový a přepouštěcí kanál, směs v prostoru nad pístem (byla připravena dříve během druhé fáze) se stlačuje, nastává komprese a pod pístem probíhá důsledkem podtlaku sání.
  • Expanze a výfuk - těsně před horní úvratí přeskočí jiskra, nastává zážeh a expanze, expanzí je píst tlačen z horní úvratě do úvratě dolní, spodní hrana pístu uzavírá sací kanál, směs v klikové skříni se pohybem pístu stlačuje, při dalším pohybu pístu otevírá pravá horní hrana pístu výfukový kanál a vzápětí na to otevírá horní hrana pístu i přepouštěcí kanál a stlačená směs začne vytlačovat zbytky zplodin a dostává se do prostoru nad píst.
z ehov motor ty taktn

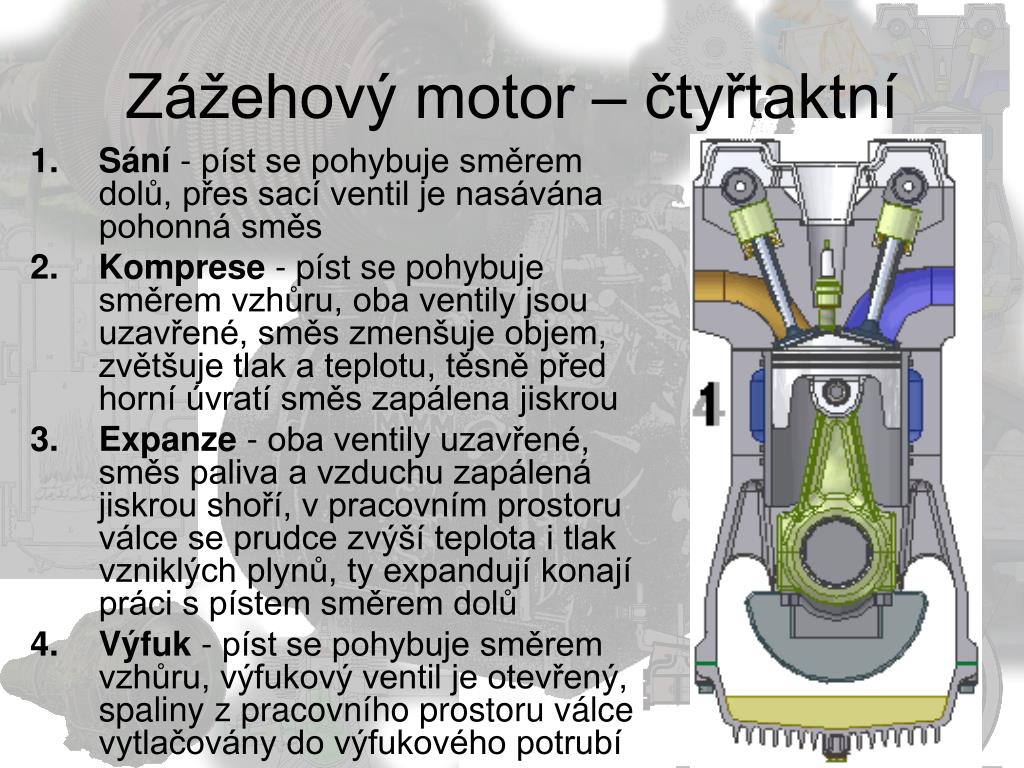

Zážehový motor – čtyřtaktní
  • Sání - píst se pohybuje směrem dolů, přes sací ventil je nasávána pohonná směs
  • Komprese - píst se pohybuje směrem vzhůru, oba ventily jsou uzavřené, směs zmenšuje objem, zvětšuje tlak a teplotu, těsně před horní úvratí směs zapálena jiskrou
  • Expanze - oba ventily uzavřené, směs paliva a vzduchu zapálená jiskrou shoří, v pracovním prostoru válce se prudce zvýší teplota i tlak vzniklých plynů, ty expandují konají práci s pístem směrem dolů
  • Výfuk - píst se pohybuje směrem vzhůru, výfukový ventil je otevřený, spaliny z pracovního prostoru válce vytlačovány do výfukového potrubí
vzn tov motor

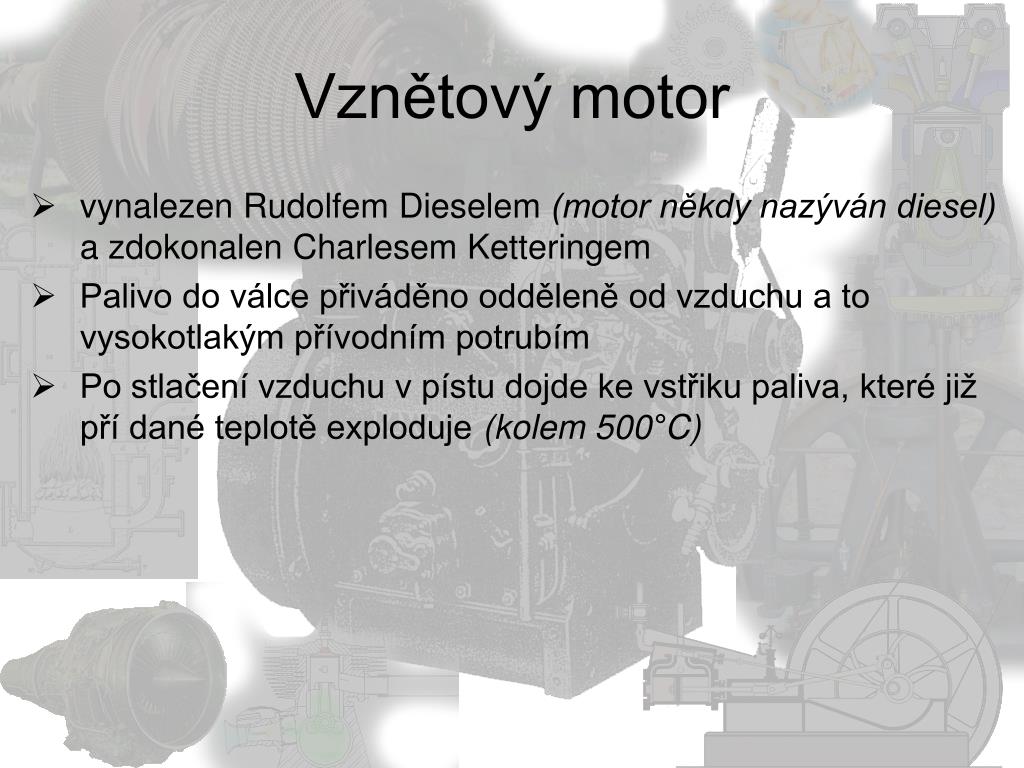

Vznětový motor
  • vynalezen Rudolfem Dieselem (motor někdy nazýván diesel) a zdokonalen Charlesem Ketteringem
  • Palivo do válce přiváděno odděleně od vzduchu a to vysokotlakým přívodním potrubím
  • Po stlačení vzduchu v pístu dojde ke vstřiku paliva, které již pří dané teplotě exploduje (kolem 500°C)
vzn tov motor1

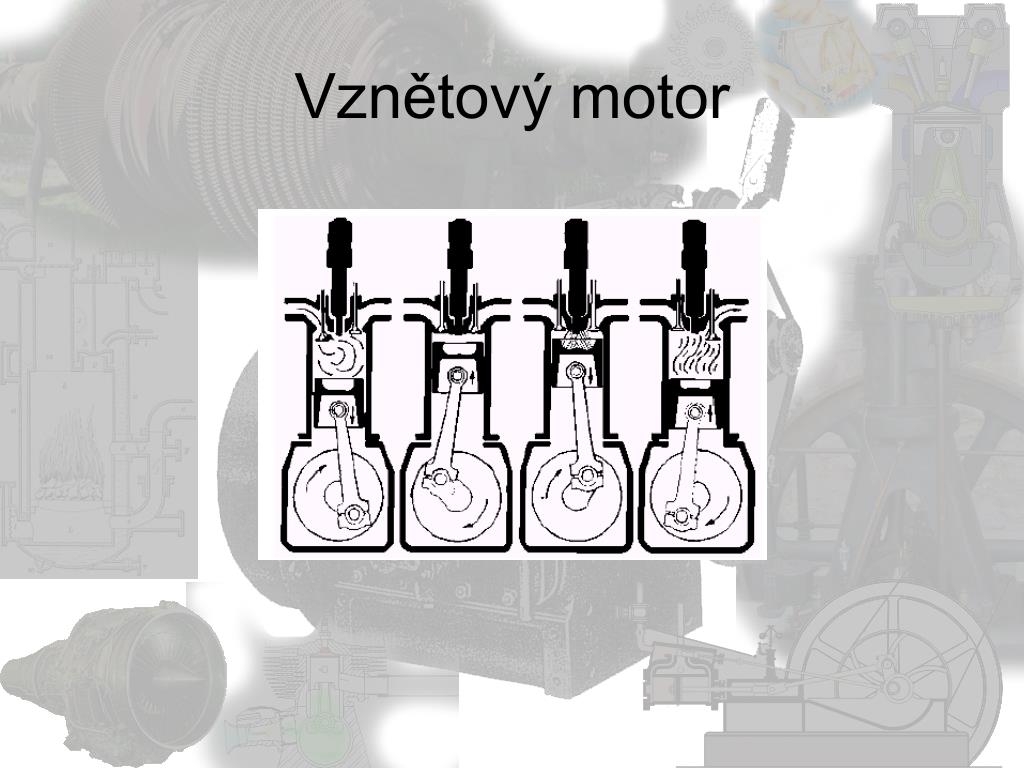

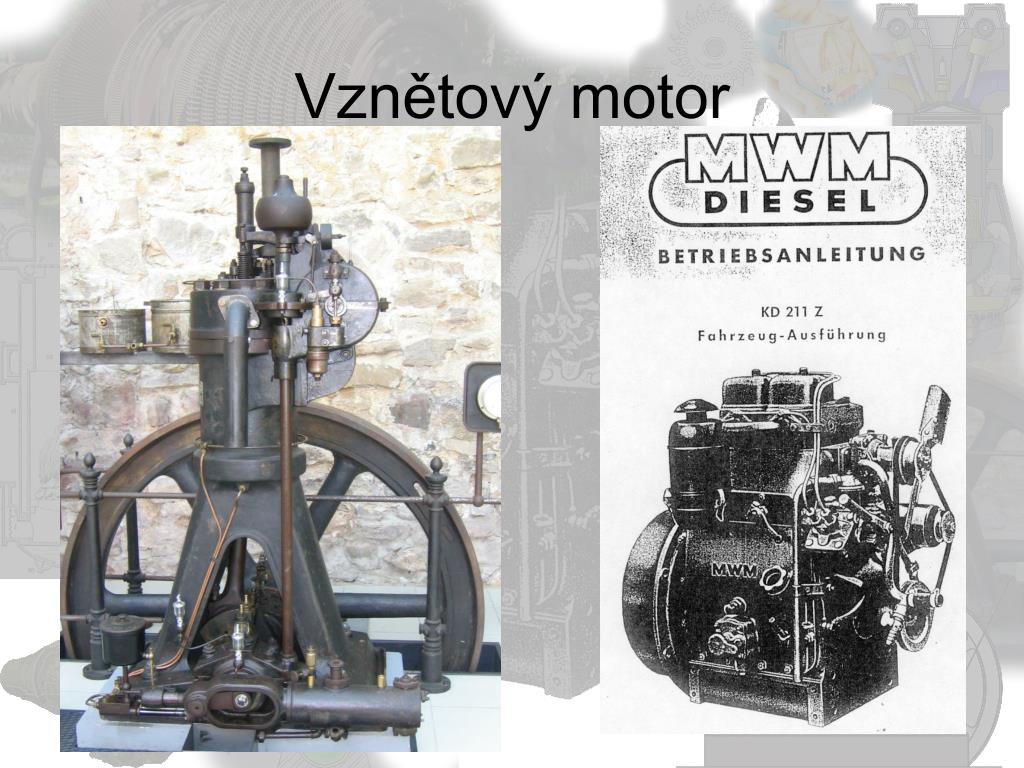

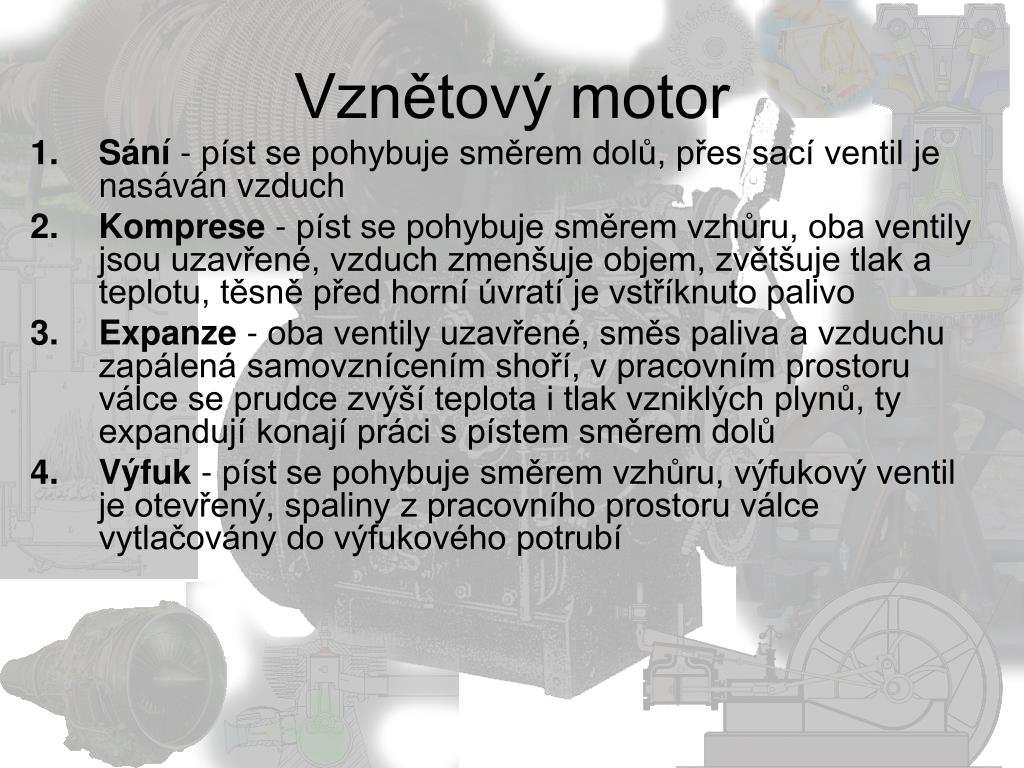

Vznětový motor
  • Sání - píst se pohybuje směrem dolů, přes sací ventil je nasáván vzduch
  • Komprese - píst se pohybuje směrem vzhůru, oba ventily jsou uzavřené, vzduch zmenšuje objem, zvětšuje tlak a teplotu, těsně před horní úvratí je vstříknuto palivo
  • Expanze - oba ventily uzavřené, směs paliva a vzduchu zapálená samovznícením shoří, v pracovním prostoru válce se prudce zvýší teplota i tlak vzniklých plynů, ty expandují konají práci s pístem směrem dolů
  • Výfuk - píst se pohybuje směrem vzhůru, výfukový ventil je otevřený, spaliny z pracovního prostoru válce vytlačovány do výfukového potrubí
wankel v motor

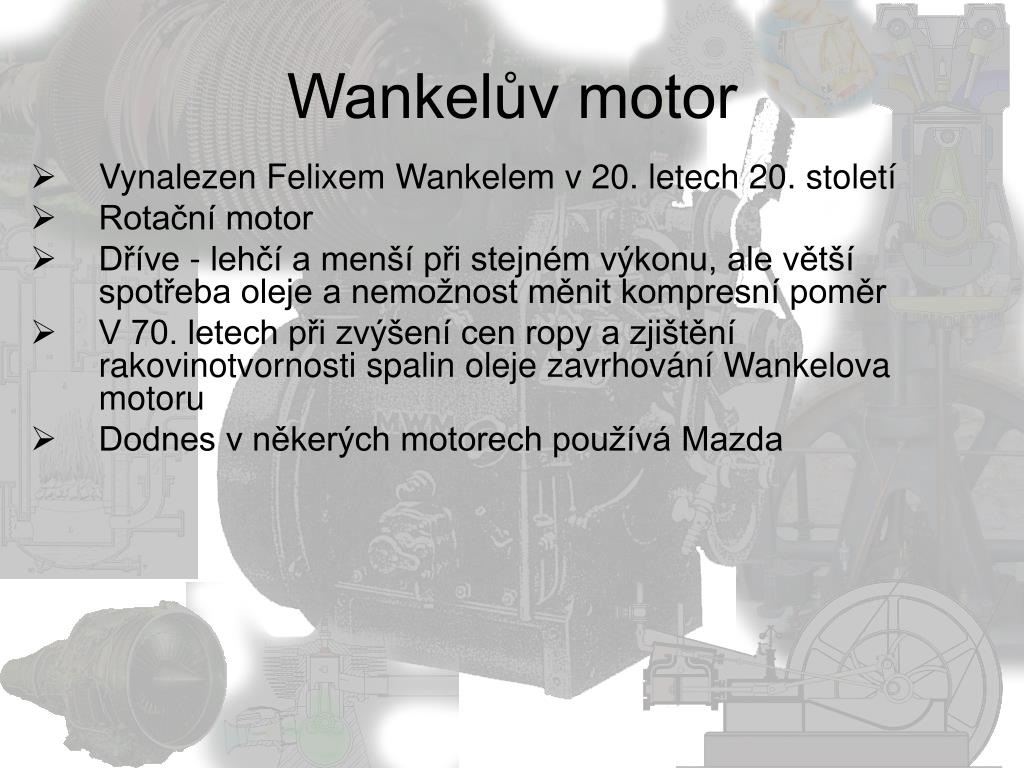

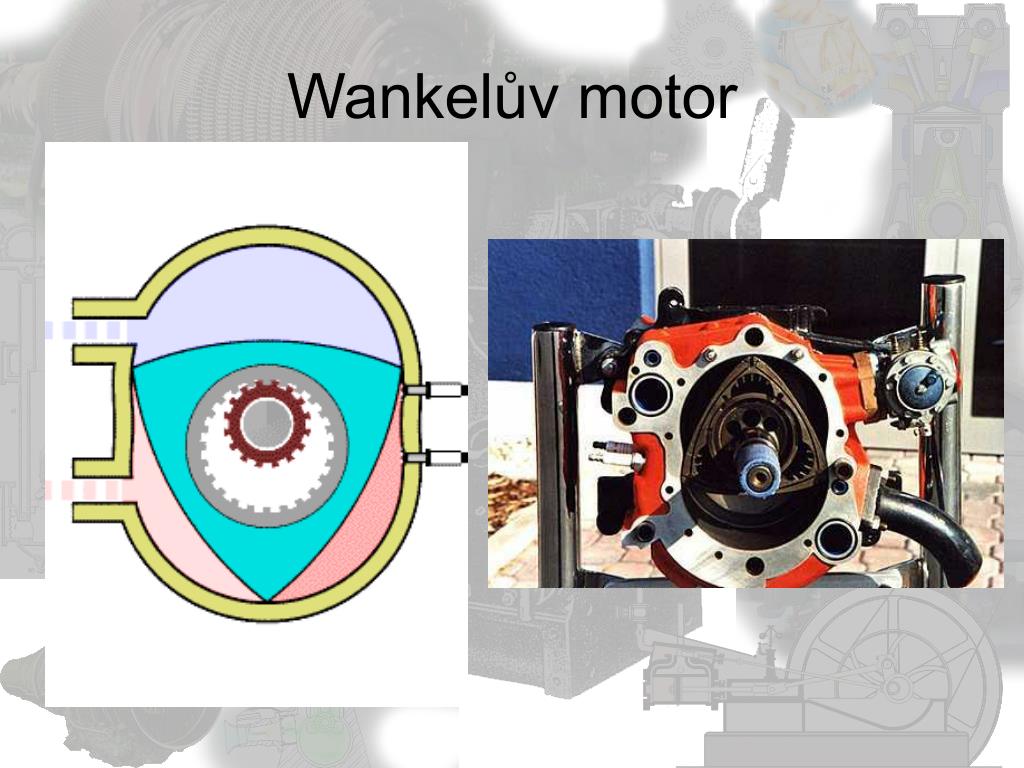

Wankelův motor
  • Vynalezen Felixem Wankelem v 20. letech 20. století
  • Rotační motor
  • Dříve - lehčí a menší při stejném výkonu, ale větší spotřeba oleje a nemožnost měnit kompresní poměr
  • V 70. letech při zvýšení cen ropy a zjištění rakovinotvornosti spalin oleje zavrhování Wankelova motoru
  • Dodnes v někerých motorech používá Mazda
zdroje
Zdroje
  • http://cs.wikipedia.org
  • http://www.keveney.com/
  • Encyklopedie Svět poznání

Materiál je volně šiřitelný pod licencí GNU-GPL
