Presentation Transcript
slide2
Nejrozšířenějšíkomutátorový stroj - jednofázový sériový motorek na střídavý proud.
  • Používají se k nejrůznějším účelům, zejména tam, kde se žádají větší otáčky, než jakých lze dosáhnout indukčním motorem.
  • Slouží k pohonu ručního nářadí, ventilátorů, vrtaček, vysavačů, kuchyňských strojů apod.
  • Mohou pracovat i při napájení stejnosměrným proudem, proto se také nazývají univerzální.
konstrukce
Konstrukce

Rotor tvoří stejnosměrná kotva s komutátorem

Stator má u menších jednorázových strojů vyjádřené póly, větší stroje mají stator s rozloženým vinutím uloženým v drážkách. Protože se statorovým obvodem uzavírá střídavý magnetický tok, musí být složen z dynamových plechů.

Komutátor působí jako měnič kmitočtu.

Stroj je obvykle dvoupólový, póly se jhem jsou prostřiženy vcelku, pomocné póly se nepoužívají.

sch ma
Schéma

Komutátorový motor se sériovým zapojením kotvy a budicího vinutí.

I když vinutím kotvy a budicím vinutím prochází v každém okamžiku proud jiného smyslu, na vodiče kotvy působí síla vždy stejného smyslu, neboť smysl proudu v kotvě a polarita pólů se mění současně.

v kon moment ot ky
Výkon, moment , otáčky

Výkon při napájení stejnosměrným proudem PDC = U.I

při napájení střídavým napětím PAC = U.I.cos 

Příslušné momenty při zanedbání ztrát jsou

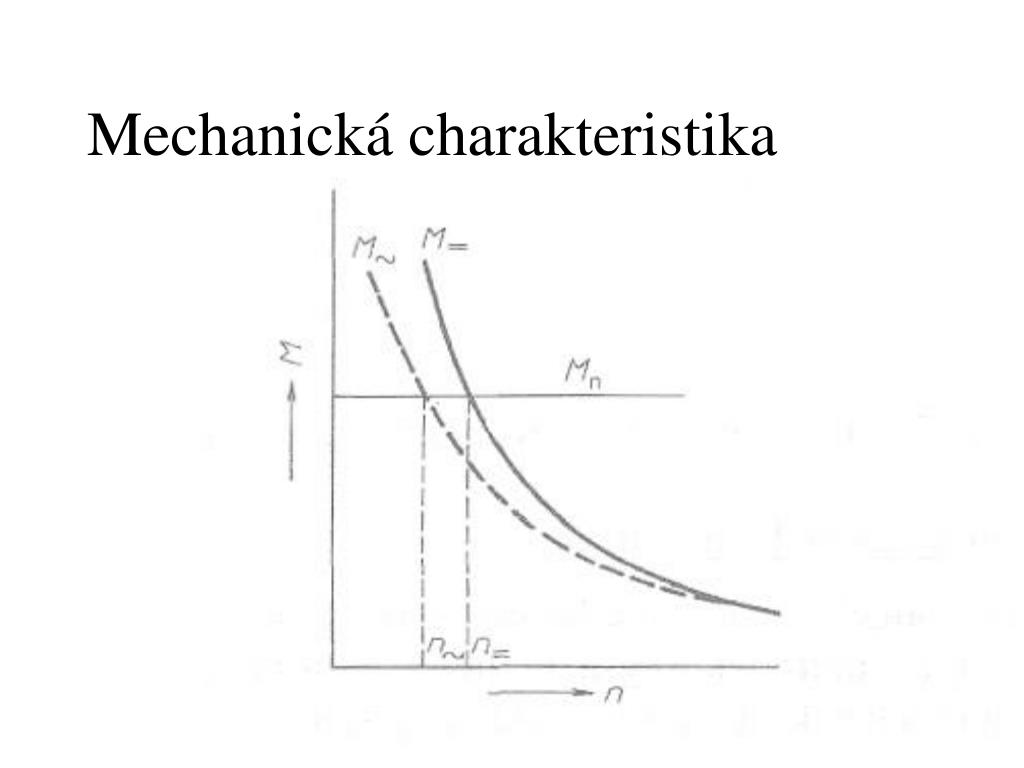

Při stejném momentu pak vyjde, že otáčky při napájení stroje střídavým proudem jsou menší než při napájení stroje stejnosměrným proudemnAC= nDCcos 

slide8
Výhodou motorku je velký záběrný moment. Velká závislost otáček na zatížení obvykle nevadí.
  • Jmenovité otáčky bývají 2000 až 10000ot/min, při větších otáčkách pracuje motor s lepším účiníkem.
  • Otáčky lze řídit změnou střední, resp. efektivní hodnoty napájecího napětí. To je dnes realizováno elektronickými regulátory otáček (ve skutečnosti napětí) s využitím nejčastěji tyristorů nebo triáků.
  • Komutátorové jednofázové motorky musí být odrušeny, aby nerušily rozhlas a televizi. Odrušení se dělá připojením kondenzátorů.
