5. Skala

1. 5. Skala

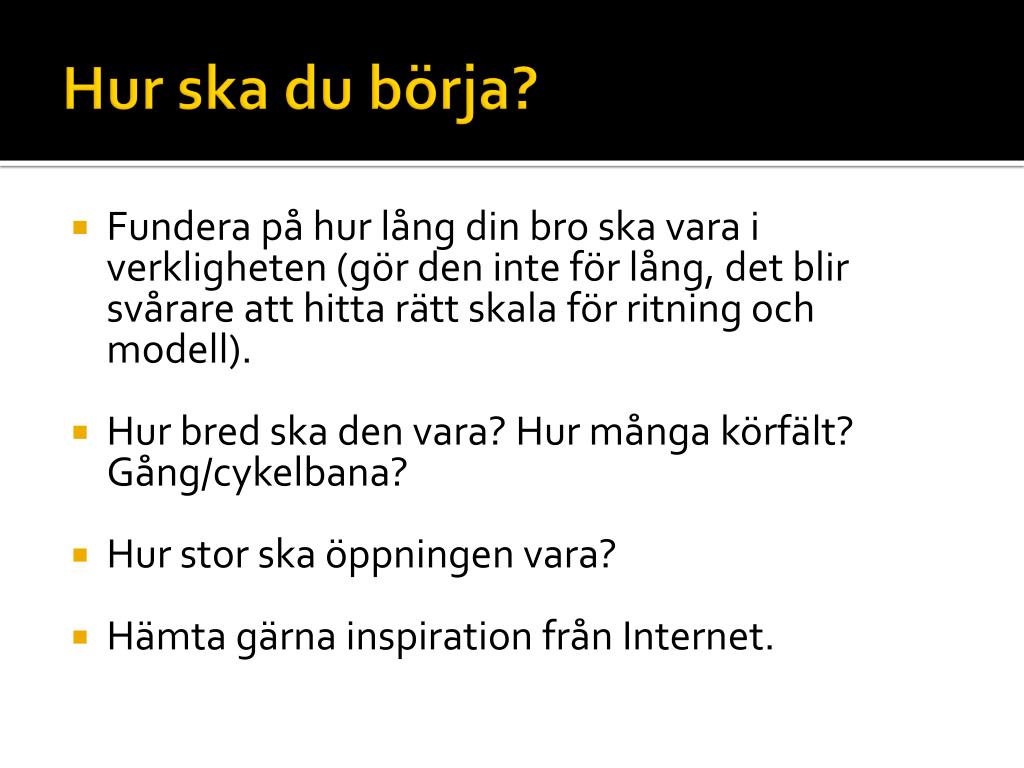

2. Hur ska du börja? • Fundera på hur lång din bro ska vara i verkligheten (gör den inte för lång, det blir svårare att hitta rätt skala för ritning och modell). • Hur bred ska den vara? Hur många körfält? Gång/cykelbana? • Hur stor ska öppningen vara? • Hämta gärna inspiration från Internet.

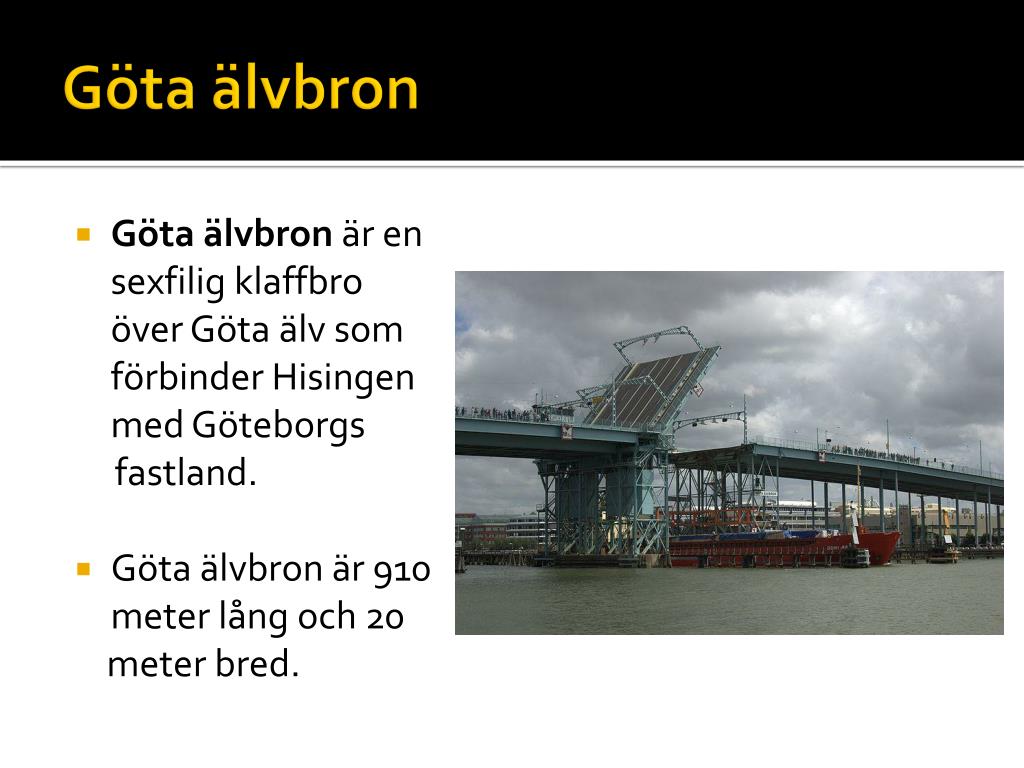

3. Göta älvbron • Göta älvbron är en sexfilig klaffbro över Göta älv som förbinder Hisingenmed Göteborgs  fastland. • Göta älvbron är 910 meter lång och 20 meter bred.

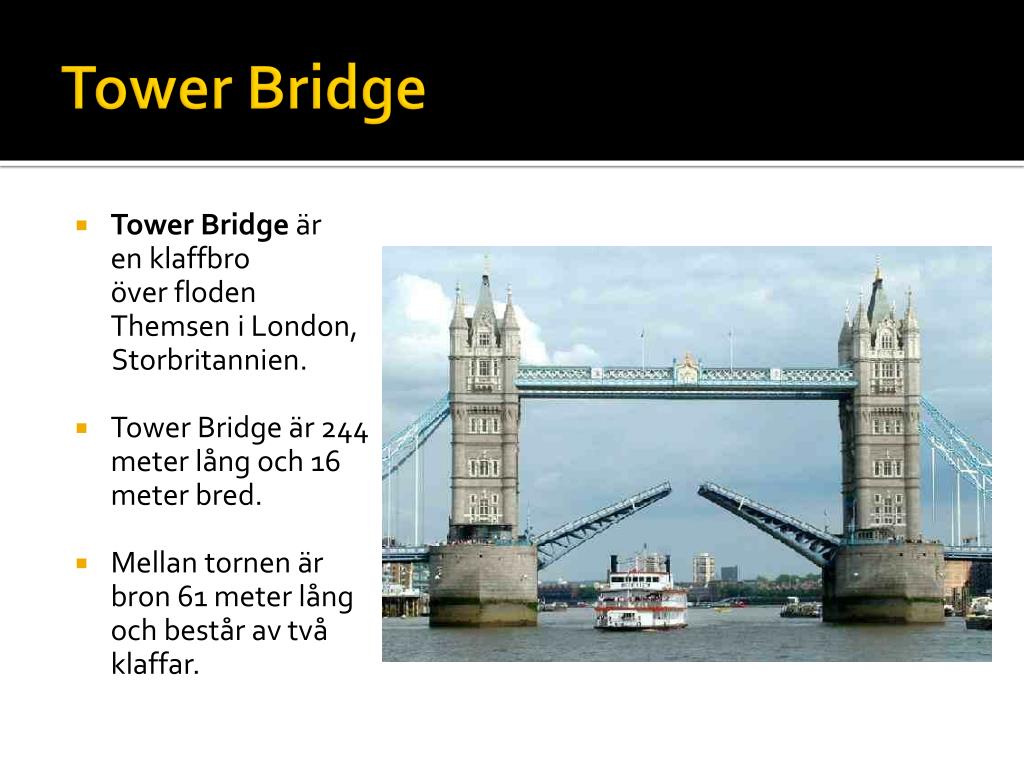

4. Tower Bridge • Tower Bridge är en klaffbroöverflodenThemseni London,  Storbritannien.  • Tower Bridge är 244 meter lång och 16 meter bred. • Mellan tornen är bron 61 meter lång och består av två klaffar.

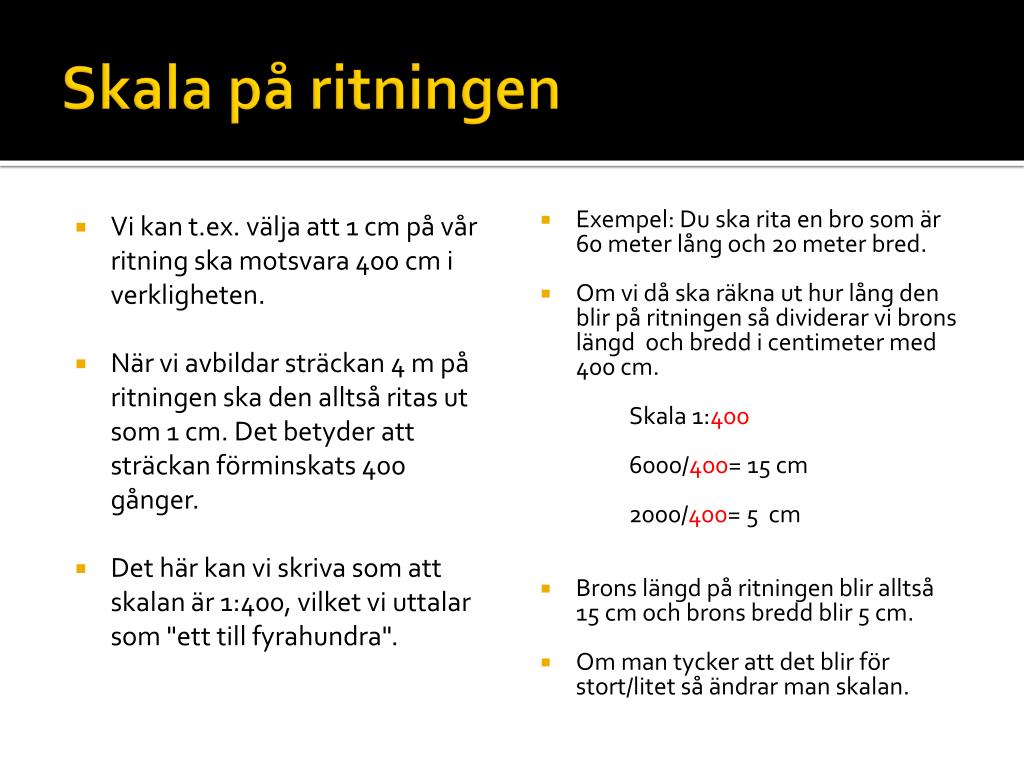

5. Skala på ritningen • Vi kan t.ex. välja att 1 cm på vår ritning ska motsvara 400 cm i verkligheten. • När vi avbildar sträckan 4 m på ritningen ska den alltså ritas ut som 1 cm. Det betyder att sträckan förminskats 400 gånger. • Det här kan vi skriva som att skalan är 1:400, vilket vi uttalar som "ett till fyrahundra". • Exempel: Du ska rita en bro som är 60 meter lång och 20 meter bred. • Om vi då ska räkna ut hur lång den blir på ritningen så dividerar vi brons längd och bredd i centimeter med 400 cm. Skala 1:400 6000/400= 15 cm 2000/400= 5 cm • Brons längd på ritningen blir alltså 15 cm och brons bredd blir 5 cm. • Om man tycker att det blir för stort/litet så ändrar man skalan.

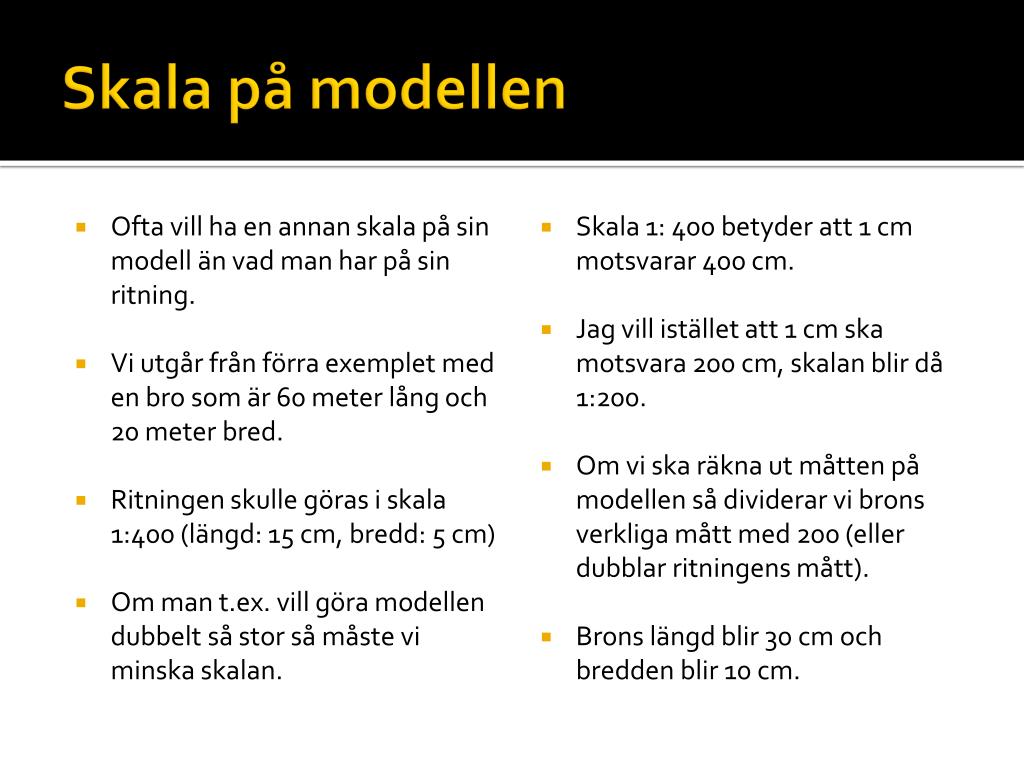

6. Skala på modellen • Ofta vill ha en annan skala på sin modell än vad man har på sin ritning. • Vi utgår från förra exemplet med en bro som är 60 meter lång och 20 meter bred. • Ritningen skulle göras i skala 1:400 (längd: 15 cm, bredd: 5 cm) • Om man t.ex. vill göra modellen dubbelt så stor så måste vi minska skalan. • Skala 1: 400 betyder att 1 cm motsvarar 400 cm. • Jag vill istället att 1 cm ska motsvara 200 cm, skalan blir då 1:200. • Om vi ska räkna ut måtten på modellen så dividerar vi brons verkliga mått med 200 (eller dubblar ritningens mått). • Brons längd blir 30 cm och bredden blir 10 cm.
