Presentation Transcript
slide2

SKALA PROBLEMU PRZED MODERNIZACJĄ

  • ILOŚĆ ŚCIEKÓW80 m3/d
  • ILOŚĆ DETERGENTÓW W ŚCIEKACH 1700mg/l (średnio)
  • ChZT10000 mgO2/l (średnio)
  • Duża mętność i wysokie zabarwienie ścieków
  • Wywożenie ścieków które nie spełniały minimalnych wymagań oczyszczalni gminnej
slide3

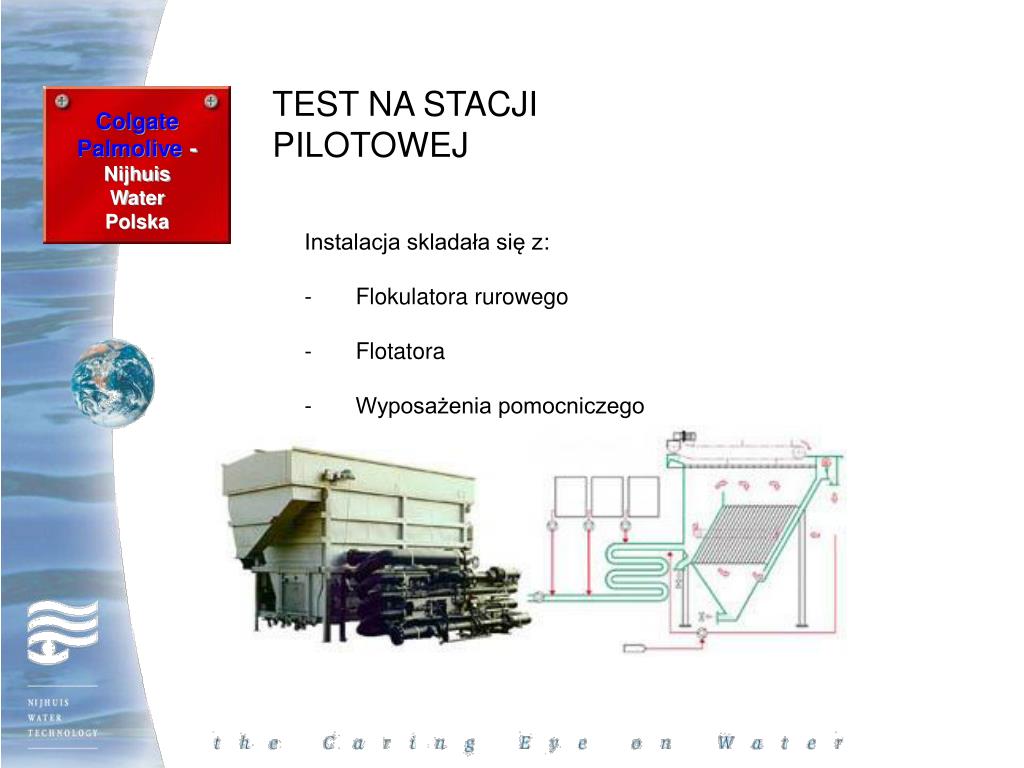

TEST NA STACJI PILOTOWEJ

  • Instalacja skladała się z:
  • Flokulatora rurowego
  • Flotatora
  • Wyposażenia pomocniczego
slide4

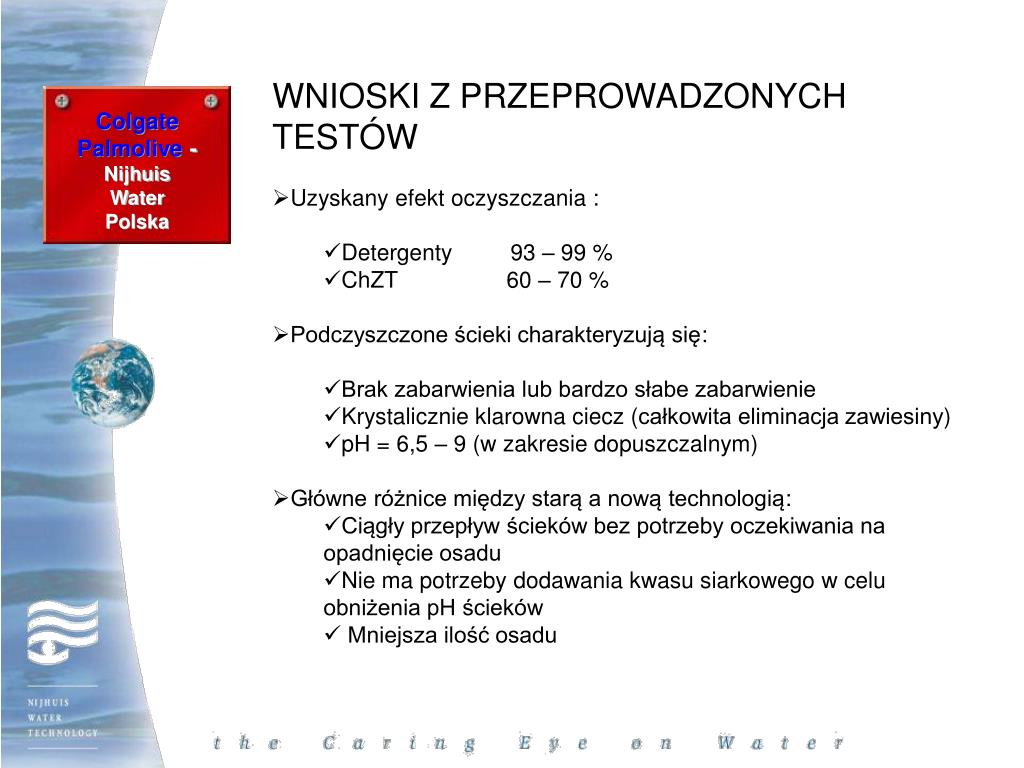

WNIOSKI Z PRZEPROWADZONYCH TESTÓW

  • Uzyskany efekt oczyszczania :
    • Detergenty 93 – 99 %
    • ChZT 60 – 70 %
  • Podczyszczone ścieki charakteryzują się:
    • Brak zabarwienia lub bardzo słabe zabarwienie
    • Krystalicznie klarowna ciecz (całkowita eliminacja zawiesiny)
    • pH = 6,5 – 9 (w zakresie dopuszczalnym)
  • Główne różnice między starą a nową technologią:
    • Ciągły przepływ ścieków bez potrzeby oczekiwania na opadnięcie osadu
    • Nie ma potrzeby dodawania kwasu siarkowego w celu obniżenia pH ścieków
    • Mniejsza ilość osadu
slide5

SCHEMAT IDEOWY NOWEJ INSTALACJI

Surowe ścieki

wapno

Zbiornik uśredniający

Odciek z prasy

chemikalia:

koagulant

flokulant

Flokulator

Flotator

Wyflotowany osad

Ścieki podczyszczone

Zbiornik osadu

Oczekiwana redukcja:

Detergenty : 93-99 %

ChZT : 60 - 70 %

Prasa do odwadniania osadu

Osad odwodniony

slide6

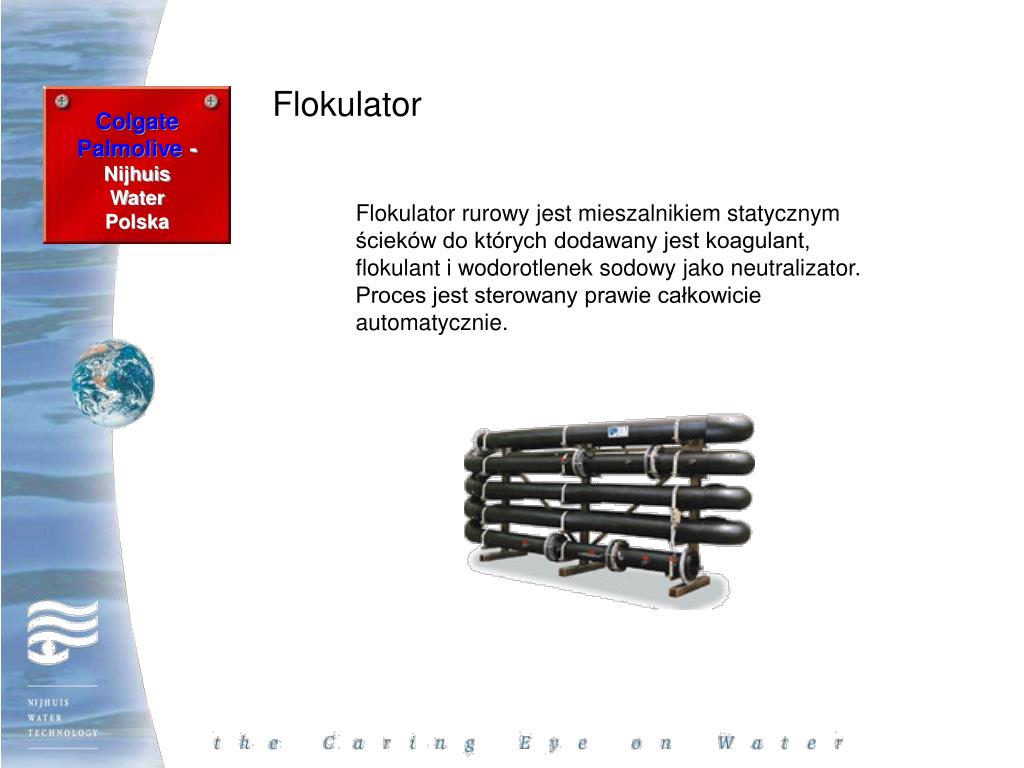

Flokulator

Flokulator rurowy jest mieszalnikiem statycznym ścieków do których dodawany jest koagulant, flokulant i wodorotlenek sodowy jako neutralizator. Proces jest sterowany prawie całkowicie automatycznie.

slide7

Flotator

  • System flotacji zaprojektowany przez Holenderską firmę Nijhuis Water Technology,jest urządzeniem służącym do oddzielania zawiesiny zanieczyszczeń od ścieków.
  • Tego typu urządzenie działa na zasadzie flotacji, czyli unoszenia zawieszonych cząstek przy pomocy mikroskopijnych (30-50 mikronów) pęcherzyków powietrza. Te pęcherzyki powstają w specjalnie zaprojektowanych dyszach z rozpuszczonego w ściekach powietrza pod wysokim ciśnieniem. Mikroskopijne pęcherzyki oblepiają zanieczyszczenia i unoszą je na powierzchnię flotatora gdzie są zgarniane przez zgarniacze.
slide8

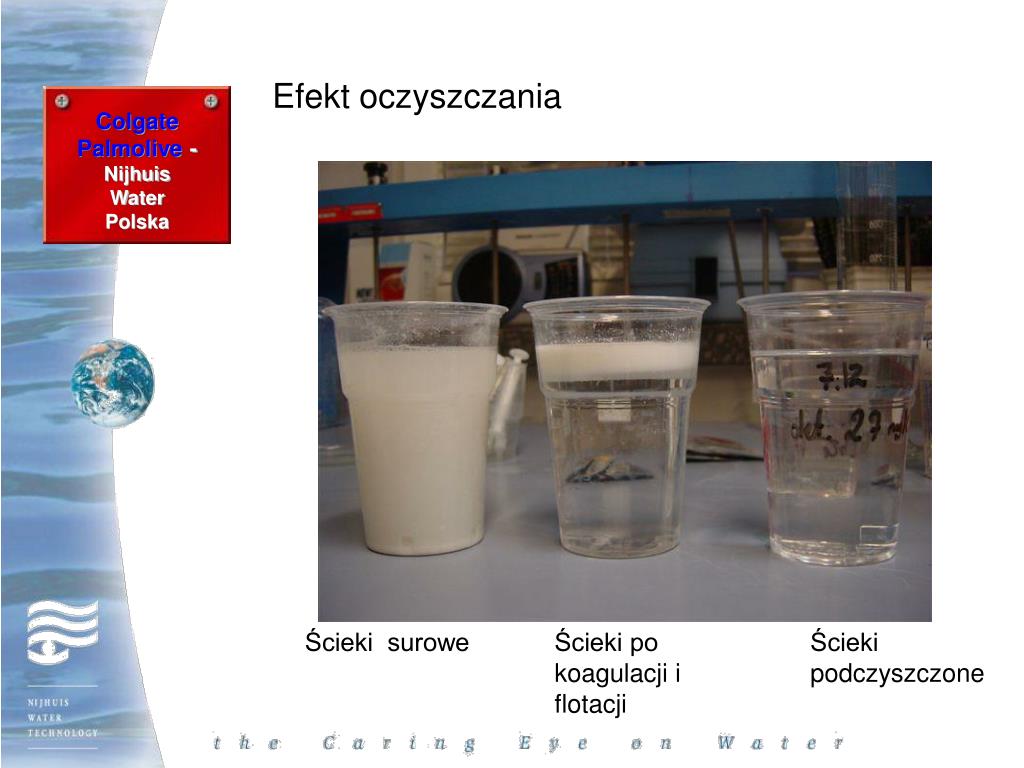

Efekt oczyszczania

Ścieki surowe

Ścieki po

koagulacji i

flotacji

Ścieki

podczyszczone
