Presentation Transcript
os s hlavn m ezn m pohybem rota n m1
OS s hlavním řezným pohybem rotačním
  • Hlavní řezný pohyb je rotační
      • Rotuje obrobek – soustružení
      • Rotuje nástroj – vrtání, vyvrtávání, frézování, broušení,…..
soustruhy

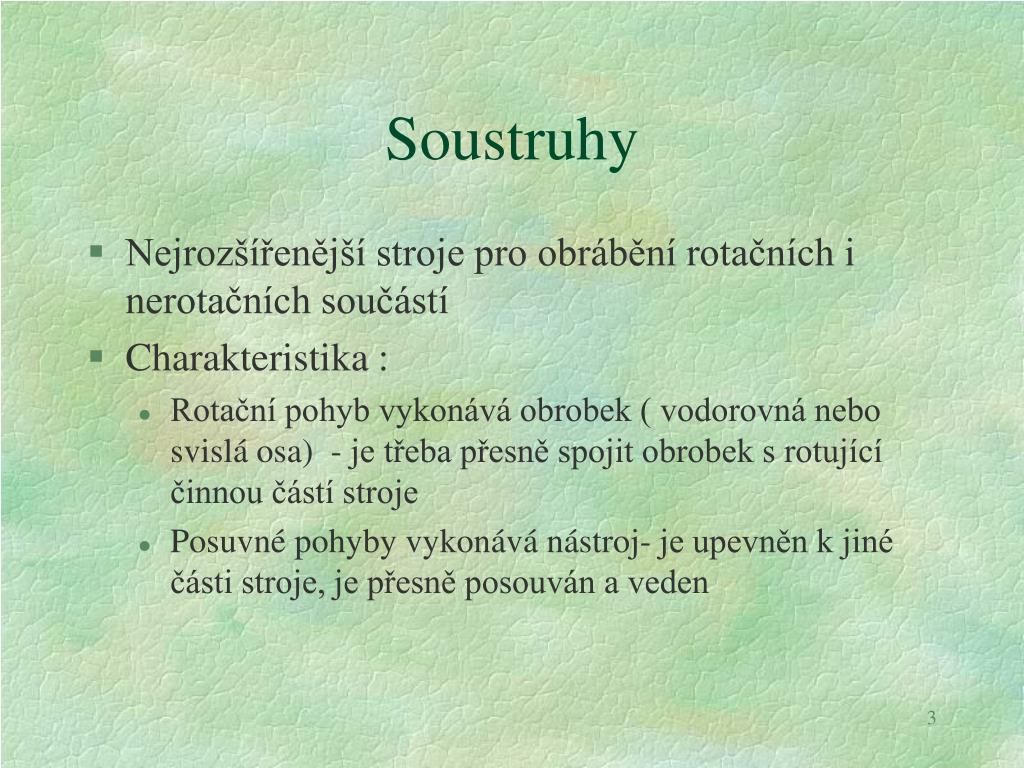

Soustruhy
  • Nejrozšířenější stroje pro obrábění rotačních i nerotačních součástí
  • Charakteristika :
    • Rotační pohyb vykonává obrobek ( vodorovná nebo svislá osa) - je třeba přesně spojit obrobek s rotující činnou částí stroje
    • Posuvné pohyby vykonává nástroj- je upevněn k jiné části stroje, je přesně posouván a veden
soustruhy1
Soustruhy
      • Je možno :
      • Obrábět vnější a vnitřní rotační plochy válcové, kuželové, obecné
      • Obrábět rovinné plochy kolmé k ose otáčení obrobku
      • Řezat závity
      • Vrtat, vyvrtávat
      • S přídavnými zařízeními lze brousit válcové plochy
  • Typy :
      • hrotový, lícní, revolverový, svislý, speciální,..
      • velký, střední, malý
      • ruční, NC
hrotov soustruh1

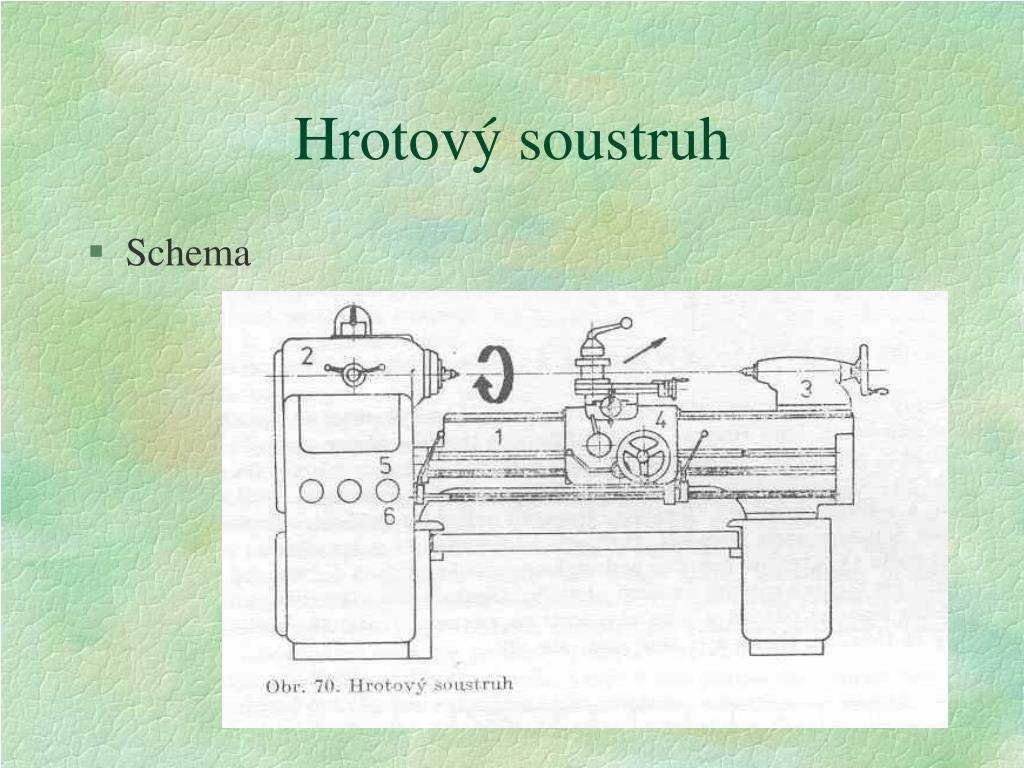

Hrotový soustruh
  • Rozměrový parametr :
    • oběžný průměr nad ložem ( mezní průměr kružnice opsané kolem osy soustružení, kdy se obrobek ještě může volně otáčet nad vodicími plochami lože)
    • vzdálenost mezi hroty ( největší vzdálenost mezi hroty koníku a vřeteníku při zasunuté pinole
  • Výkonový parametr : točivý moment
  • Užití : univerzální využití
hrotov soustruh2
Hrotový soustruh
  • Funkční celky :
  • Rám stroje - otevřený rám :
  • lože, vřeteník, koník, suporty upínací deska, čelisti
hrotov soustruh r m stroje
Návrhové výpočty rámu - MKP :

tuhost

vlastní frekvence

MKP model :

zatížení řeznými silami ( krut)

zatížení tíhovými silami ( tlak)

zatížení silami od pohonného mechanismu

Hrotový soustruh -rám stroje
hrotov soustruh lo e
Hrotový soustruh - lože
  • Lože
  • základní nosná část
  • základní profil lože pro zvýšení tuhosti doplněn žebry - MKP
  • odvod třísek
  • vodicí plochy (2 - 4 )
hrotov soustruh v eten k
Hrotový soustruh - vřeteník
  • Vřeteník stroje -
  • upevněn na loži
  • v něm uložen pohonný systém - výstupním členem je vřeteno ukončené hrotem
hrotov soustruh v eten k1
Hrotový soustruh - vřeteník
  • Dostatečná tuhost skříně - žebrování
  • zachycení řezných sil i hmotnosti obrobku
hrotov soustruh v eteno
Hrotový soustruh -vřeteno
  • Přenáší na obrobek rotační pohyb
  • přesnost jeho chodu přímo ovlivňuje přesnost práce
      • házení ložisek
      • dokonalé uložení ( nesmí měnit polohu)
      • malé pasívní odpory ( opotřebení, vznik vůlí)
  • deformace vřetene a nepřesnost chodu mají vliv na vznik samobuzeného kmitání
hrotov soustruh kon k
Hrotový soustruh - koník
  • Posouván a veden po loži, upnutí během práce
  • nese výsuvnou pinolu s hrotem pro upnutí obrobku
  • radiální tuhost jako u vřeteníku
  • axiální odpružení hrotu
  • ( teplotní dilatace obrobku)
hrotov soustruh suporty
Hrotový soustruh - suporty
  • V suportu je upnut nástroj
  • systém těles vzájemně pohyblivě spojených :
    • podélný suport
    • příčný suport
    • otočná část
    • nožové saně
    • revolverová hlava
    • příslušenství
hrotov soustruh suporty1
Hrotový soustruh - suporty
  • V tělese suportu je posuvový mechanismus
    • motor - střídavý regulační
    • převodový mechanismus - ozubená kola
    • mechanismus pro přeměnu rotačního pohybu v přímočarý
    • rozvod na pohyb dalších částí suportu
  • Na tělese suportu jsou vodicí plochy
hrotov soustruh up nac deska
Hrotový soustruh -upínací deska
  • na vřeteni je upevněna upínací deska s čelistmi
hrotov soustruh up n n obrobku
Hrotový soustruh -upínání obrobku
  • Mezi hroty
  • Do čelistí, sklíčidel na lícní desce
hrotov soustruh pohonn syst m
Hlavní pohonný systém :

regulační střídavý motor + 2-3 stupňová převodovka pro zvýšení momentu

Vedlejší pohonný systém - posuv :

regulační střídavý motor + mechanismus přeměny rotačního pohybu v přímočarý ( kuličkový šroub nebo pastorek a hřeben)

Hrotový soustruh - pohonný systém
hrotov soustruh pohonn syst m1
Návrhové a kontrolní výpočty pohonu :

návrh motoru

dimenzování převodovky ( kontrola ložisek, ozubení, hřídelů,životnost,....)

kontrola mechanismu pro převod rotačního pohybu v lineární - kuličkového šroubu ( deformace, uložení, kritické otáčky, vzpěr, životnost,....)

Hrotový soustruh - pohonný systém
hrotov soustruh spojen pohybliv a pevn
Vedení -

kluzné

valivé

pro těžké soustruhy hydrostatické

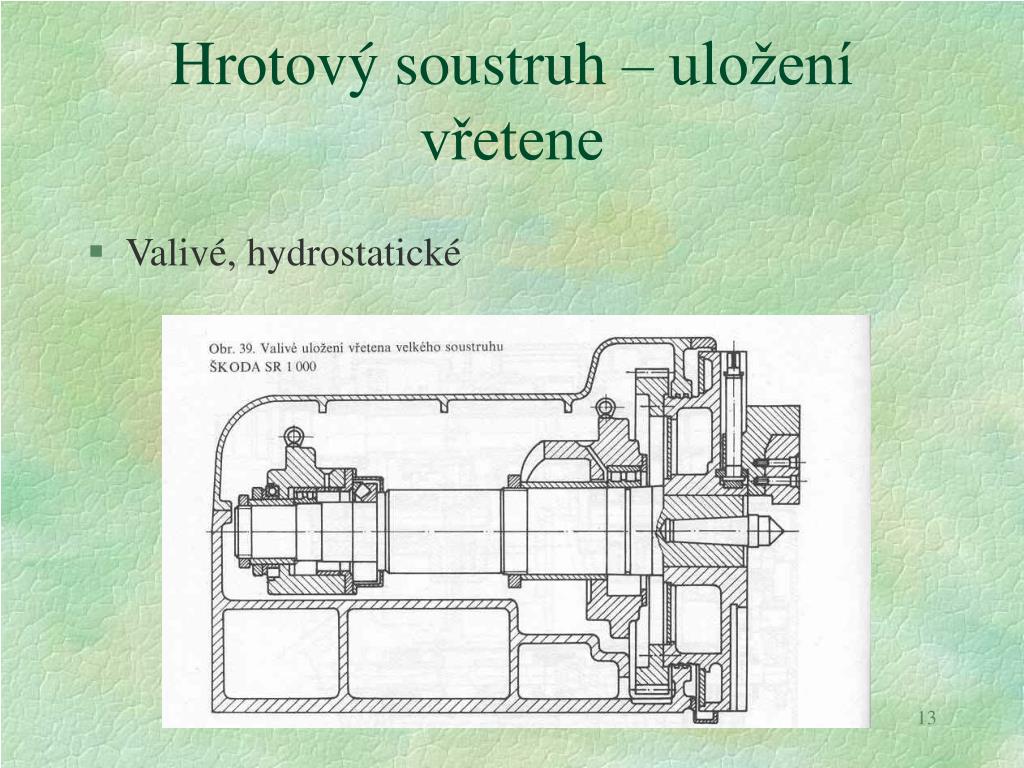

Uložení vřetene -

valivé

pro těžké soustruhy kombinované hydrostatické

Spojení -

vřeteník

lože se základem stroje

Upínání -

obrobku

částí stroje ( koníku)

Hrotový soustruh - spojení pohyblivá a pevná
hrotov soustruh spojen
Hrotový soustruh - spojení
  • Návrhové a kontrolní výpočty spojení :
  • návrh a kontrola vedení ( měrné tlaky, únosnost, tuhost vedení, …)
  • návrh a kontrola uložení ( tuhost, únosnost,..)
  • dimenzování upínacích mechanismů
  • dimenzování šroubových spojení
hrotov soustruh p slu enstv
Hrotový soustruh - příslušenství
  • Opěry
  • Podvalky
  • Přídavná technologická zařízení pro
  • broušení, hloubkové vrtání, frézování,…
l cn soustruh
Lícní soustruh
  • Rozměrový parametr :
    • oběžný průměr nad ložem
  • Výkonový parametr :
    • točivý moment
  • Užití :
  • stroje pro menší ploché obrobky - málo tuhé letmé upnutí namáhání vřetene
svisl soustruh karusel
Svislý soustruh- karusel
  • Rozměrový parametr :
    • oběžný průměr ( průměr soustružení s nejvíce vyloženým nástrojem)
    • výška soustružení ( mezi upínací deskou a nástrojem a deskou)
  • Výkonový parametr :
    • točivý moment
  • Užití :
  • k obrábění těžkých součástí, jejichž průměr je větší než délka.
svisl soustruh karusel1
Svislý soustruh- karusel
  • Funkční celky :
      • Rám stroje -
          • lože
          • upínací deska vodorovná
          • 1-2 stojany
          • příčník
          • smykadla
      • Pohonný systém - hlavní pohon, posuvy smykadel
      • Spojení - vedení, uložení desky, spojení se základem, upínací mechanismy
jednostojanov svisl soustruh
Jednostojanový svislý soustruh
  • Rám otevřený
    • lože
    • otočná deska někdy posuvná po loži - žebrování desky
    • stojan - velký průřez, žebrování ( nepříznivé namáhání - vetknutý nosník)
  • Ohyb, krut
jednostojanov svisl soustruh1
Jednostojanový svislý soustruh
  • příčník - je vedený na vodicích plochách stojanu, výškově přestavitelný
    • Namáhán rovněž nepříznivě – vetknutý nosník
  • smykadla příčníková ( 1 – 2),
  • smykadla boční stojanová
    • Ohyb, krut, kontrola vlastních frekvencí
  • MKP optimalizace částí rámu
dvoustojanov svisl soustruh

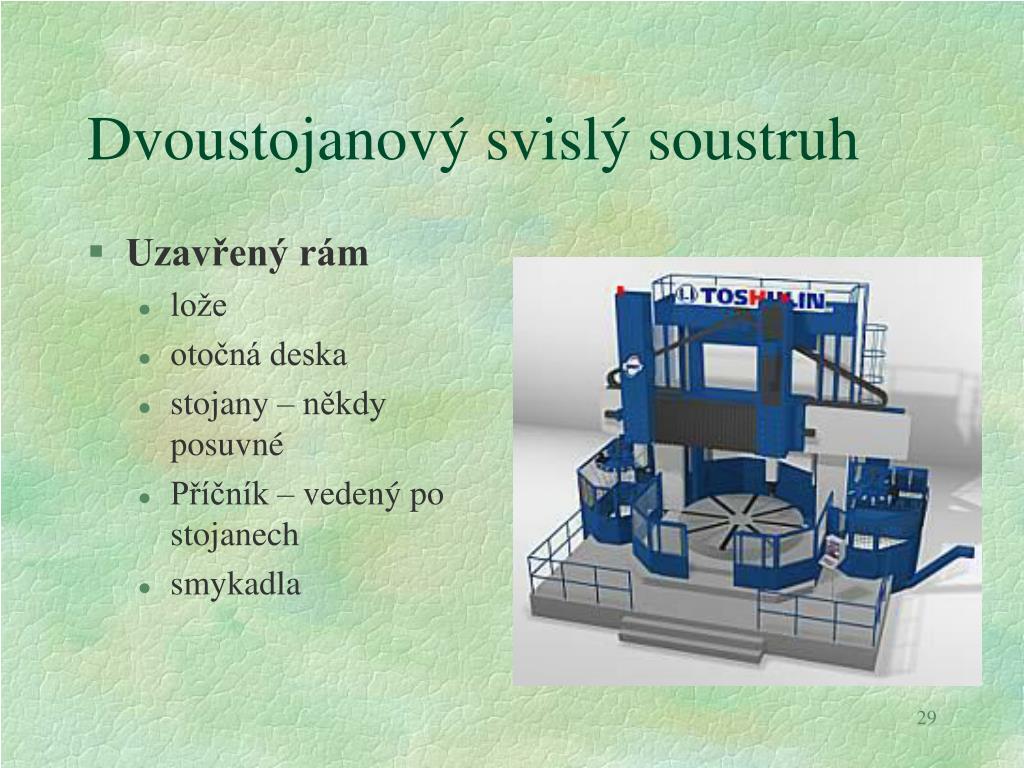

Dvoustojanový svislý soustruh
  • Uzavřený rám
    • lože
    • otočná deska
    • stojany – někdy posuvné
    • Příčník – vedený po stojanech
    • smykadla
svisl soustruhy
Svislé soustruhy
  • Pohonný systém :
  • hlavní pohon -regulační AC motory
  • posuvy – vlastní regulační motory + kuličkový šroub
  • Vedení , uložení
  • příčníky –vedení valivé, kluzné
  • upínací deska - hydrostatické, valivé, kluzné
svisl soustruhy1
Svislé soustruhy
  • Příklad konstrukce a uložení otočné desky :
    • Žebrovaný odlitek
    • Valivé a kluzné uložení
svisl soustruhy2
Svislé soustruhy
  • automatické výměny nástrojů
  • rotační pohon nástrojů
  • paletizace obrobků
  • NC
revolverov soustruh
Revolverový soustruh
  • Koncepčně podobný hrotovému soustruhu – stroj pro postupné provedení několika jednoduchých operací při jednom upnutí obrobku
  • Zásobník nástrojů – revolverová hlava na suportu
  • Nástroje se postupně účastní obrábění
  • Podle polohy revolverové hlavy :
    • RS se svislou osou hlavy – bubnovou
    • RS s vodorovnou osou hlavy – hvězdicovou
    • RS s šikmou osou hlavy - výjimečně
revolverov soustruh1

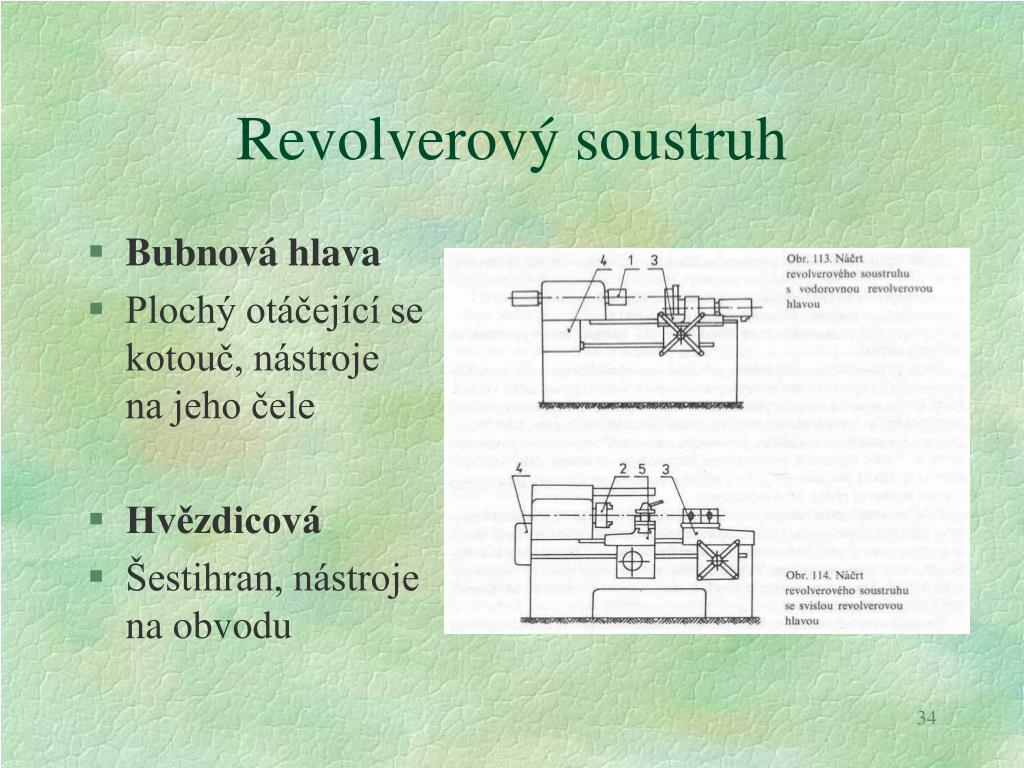

Bubnová hlava

Plochý otáčející se kotouč, nástroje na jeho čele

Hvězdicová

Šestihran, nástroje na obvodu

Revolverový soustruh
automaty poloautomaty
Automaty, poloautomaty
  • Koncepcí podobné hrotovým soustruhům, často pracují kopírováním podle šablony
  • Obrobek upnut ve sklíčidle nebo ve hrotech
  • Pracovní cyklus je programován – posuvy, otáčky, snímače kopírovacího zařízení, polohy nástrojové hlavy
vrta ky

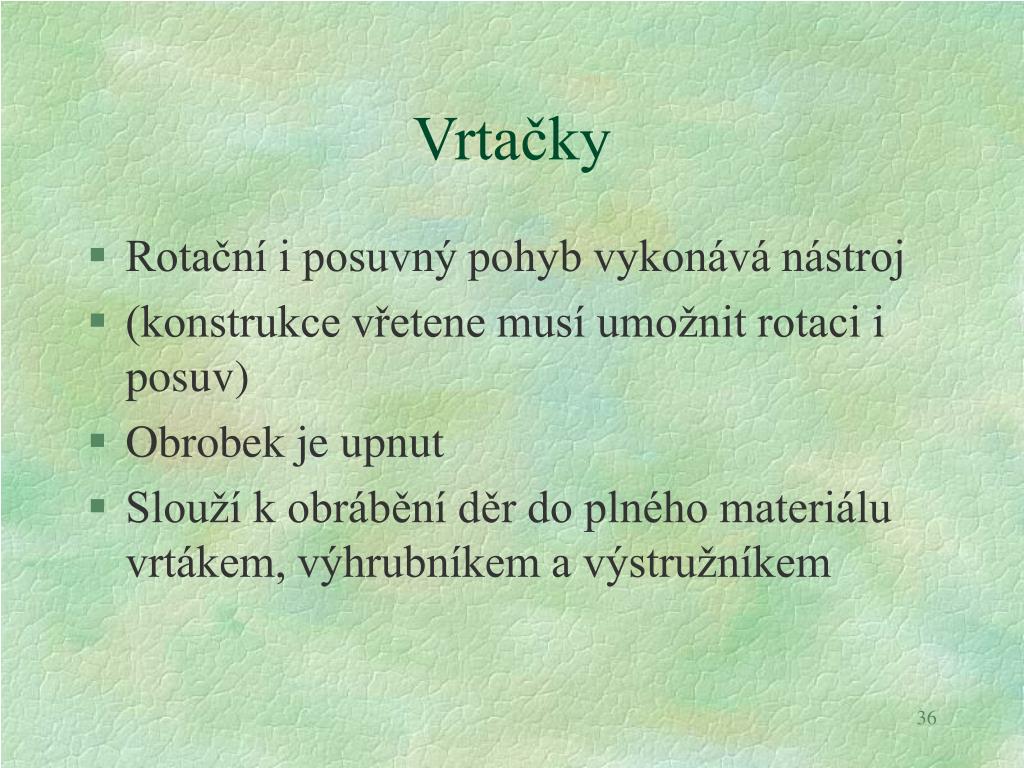

Vrtačky
  • Rotační i posuvný pohyb vykonává nástroj
  • (konstrukce vřetene musí umožnit rotaci i posuv)
  • Obrobek je upnut
  • Slouží k obrábění děr do plného materiálu vrtákem, výhrubníkem a výstružníkem
vrta ky1

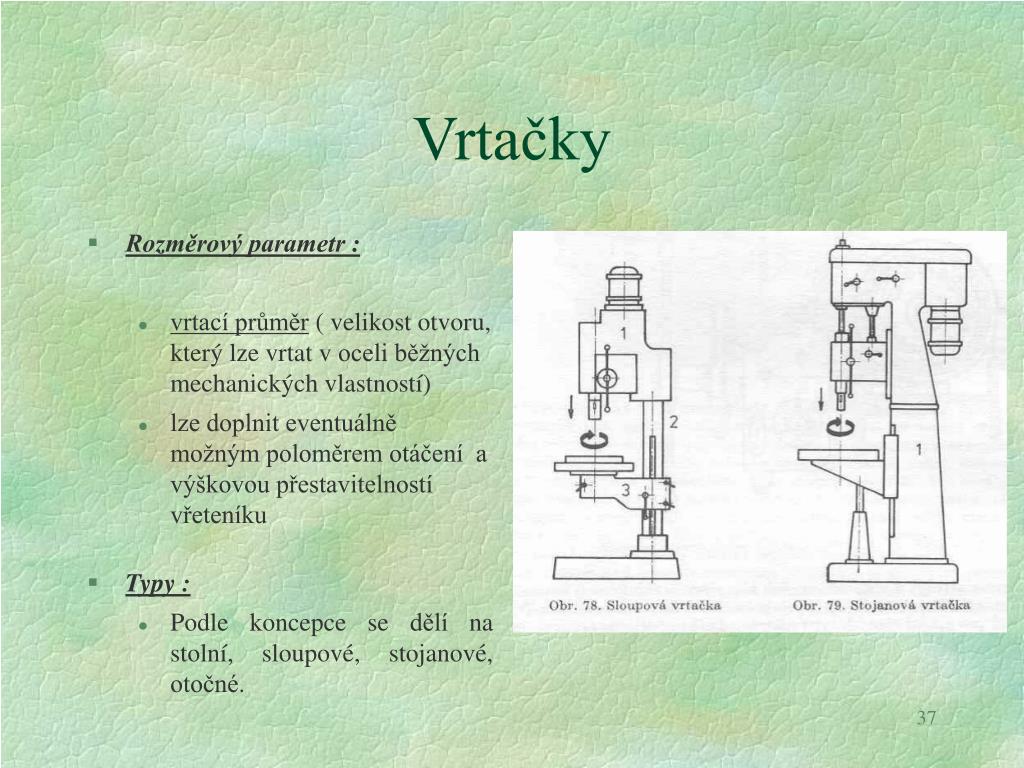

Vrtačky
  • Rozměrový parametr :
    • vrtací průměr ( velikost otvoru, který lze vrtat v oceli běžných mechanických vlastností)
    • lze doplnit eventuálně možným poloměrem otáčení a výškovou přestavitelností vřeteníku
  • Typy :
    • Podle koncepce se dělí na stolní, sloupové, stojanové, otočné.
vrta ky stoln

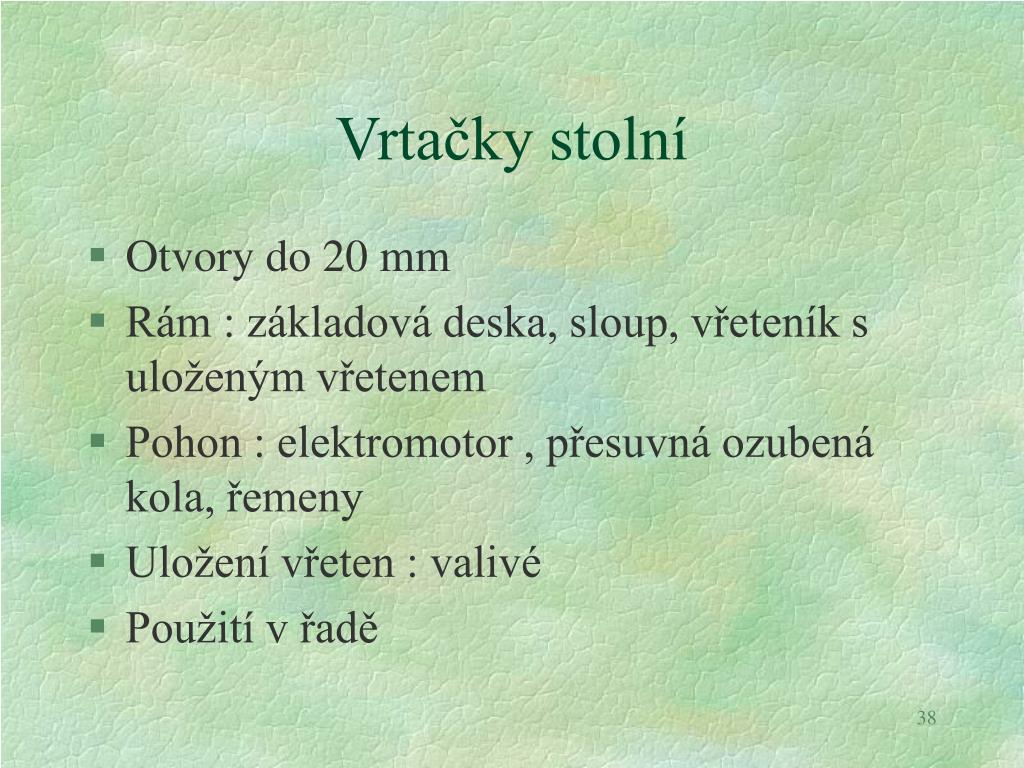

Vrtačky stolní
  • Otvory do 20 mm
  • Rám : základová deska, sloup, vřeteník s uloženým vřetenem
  • Pohon : elektromotor , přesuvná ozubená kola, řemeny
  • Uložení vřeten : valivé
  • Použití v řadě
vrta ky sloupov stojanov
Vrtačky sloupové, stojanové,
  • Rám :
  • Základová deska + sloup nebo stojan – nepříznivé namáhání ( vetknutý nosník)
  • Výškově přestavitelný vřeteník je veden na stojanu
  • Upínací stůl – posuvný křížově
  • Pohonný systém : elektromotor + ozubená kola
  • posuvy odvozeny od HPS
  • Uložení : vřeteno valivě
  • Vedení : kluzné
oto n vrta ky
Otočné vrtačky
  • Rám :
  • Po stojanu je vedeno otočné rameno, nese posuvný vřeteník s nástrojem
  • Obrobky upnuty na základové desce nebo na stole
oto n vrta ky1
Otočné vrtačky
  • Kontrola celkové deformace na nástroji vlivem tíhových síl, řezných síl a jejich momentů :
  • Deformace sloupu y sl
  • Deformace ramene yr
      • Analyticky jako vetknuté nosníky, MKP
  • Deformace ložisek y lož
      • Podle katalogových vztahů, Palmgren
oto n vrta ky2
Otočné vrtačky
  • Pohonný systém :
  • Pohon vřetene -elektromotor, přesuvná kola
  • Posuvy –většinou vlastní motor + mechanismus přeměny rotace v lineární pohyb( pastorek+ hřeben, šroub+matice)
  • Uložení : vřeteno valivě
  • Vyvážení vřetene ( pružinami)
mont n vrta ky
Montážní vrtačky
  • Slouží k vrtání a řezání závitů na rozměrných a těžkých dílech strojů –
  • Na sloupu vrtačky je otáčivě uloženo dvojité rameno s naklápěcím vřeteníkem
vrta ky sou adnicov
Vrtačky souřadnicové
  • Pro sériovou výrobu
  • Umožňuje vrtat díry bez orýsování a bez přípravků
  • Pod vřeteníkem je valivě uložený stůl pohyblivý ve dvou osách pomocí kuličkových šroubů
  • Libovolné nastavení stolu – NC řízení
vrta ky v cev etenov
Vrtačky vícevřetenové
  • Sériová, hromadná výroba
  • Vrtání více otvorů najednou ( až 70)
  • Neměnné polohy nástrojů
  • Proměnlivá poloha nástrojů
